O documento discute as considerações para o dimensionamento e posicionamento de telas de projeção e televisores, incluindo o tamanho e aspecto da tela, a resolução e aspecto do conteúdo, a distância recomendada entre a tela e os espectadores, e os tipos de conexões entre dispositivos de vídeo.

2. Patrocínio:
Apoio:
Promoção:
Instrutor: Cláudio Younis
Sistemas de Vídeo
Módulo 3

3. • Mapa, Fixa, Tripé, Retrátil Manual
e Motorizadas
• Não-tensionadas e Tensionadas
• Tecidos Matte White e de
Alto Contraste
• Retro-projeção: rígidas e flexíveis
• Rígidas em vidro e acrílico
• Aspecto: 4:3. 16:9, 16:10,
21:9 e CinemaScope

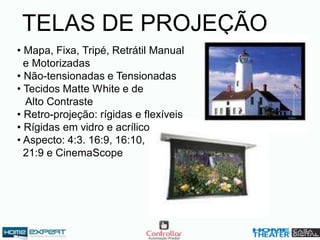

TELAS DE PROJEÇÃO

4. Neste tópico vamos discutir o dimensionamento do
tamanho e posicionamento das telas (televisores e telas
de projeção)
Tamanho de telas

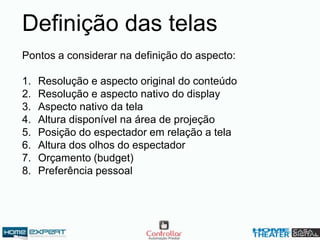

5. Pontos a considerar na definição do aspecto:
1. Resolução e aspecto original do conteúdo
2. Resolução e aspecto nativo do display
3. Aspecto nativo da tela
4. Altura disponível na área de projeção
5. Posição do espectador em relação a tela
6. Altura dos olhos do espectador
7. Orçamento (budget)
8. Preferência pessoal
Definição das telas

6. O aspecto da tv analógica tradicional é 4:3 ou 1,33.
O aspecto da tv digital (HDTV) é 16:9 ou 1,78.
O aspecto do Cinemascope é 2,35 ou 2,39 ou 2,40.
Existem filmes com outros aspectos:
1,85 / 2,00 / 2,50

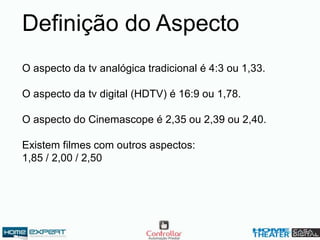

Definição do Aspecto

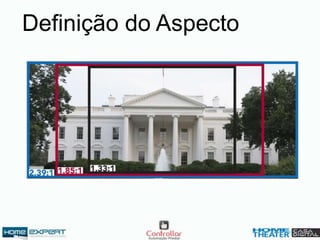

7. Definição do Aspecto

8. Definição do Aspecto

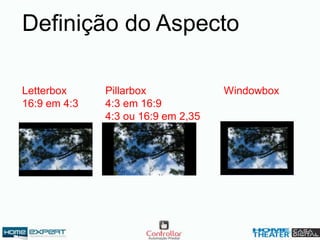

Letterbox
16:9 em 4:3
Pillarbox
4:3 em 16:9
4:3 ou 16:9 em 2,35
Windowbox

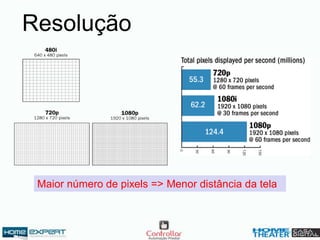

9. Resolução
Maior número de pixels => Menor distância da tela

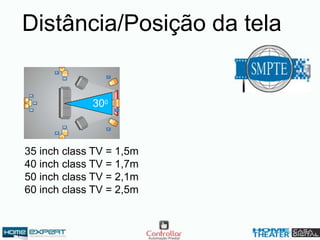

10. Distância/Posição da tela
35 inch class TV = 1,5m
40 inch class TV = 1,7m
50 inch class TV = 2,1m
60 inch class TV = 2,5m
300

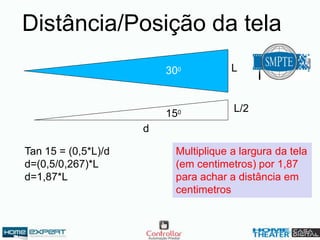

11. Distância/Posição da tela
Tan 15 = (0,5*L)/d
d=(0,5/0,267)*L
d=1,87*L
Multiplique a largura da tela
(em centimetros) por 1,87
para achar a distância em
centimetros
300
150 L/2
d
L

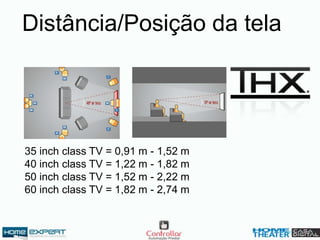

12. Distância/Posição da tela
35 inch class TV = 0,91 m - 1,52 m
40 inch class TV = 1,22 m - 1,82 m
50 inch class TV = 1,52 m - 2,22 m
60 inch class TV = 1,82 m - 2,74 m

13. Distância/Posição da tela
Distância Ideal (“) = Diagonal (“) / 0.84
Distância Ideal (cm) = Diagonal (polegadas) * 3

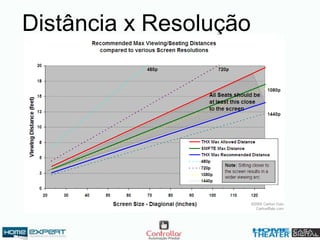

14. Distância x Resolução

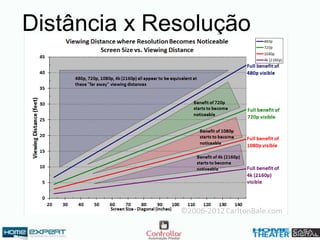

15. Distância x Resolução

16. Distância em 3D
•1080p HDTV @ 1,4 x Largura
(Não inferior a 1,54 x L para THX)
•720p HDTV, @ 2.1 x Largura
(Não inferior a 2,7 x L para THX)

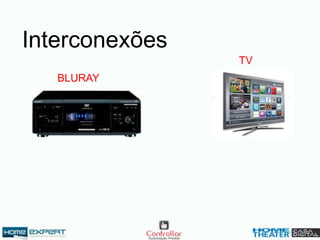

17. Interconexões
BLURAY
TV

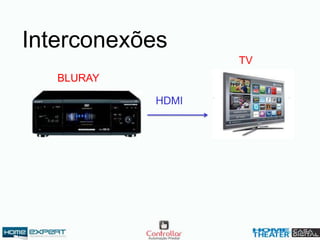

18. HDMI
Interconexões
BLURAY
TV

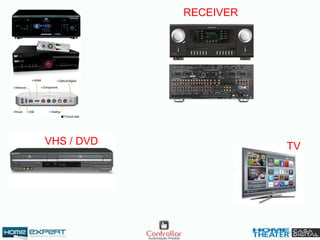

19. RECEIVER
VHS / DVD TV

20. HDMI
HDMI
HDMI
HDMI
VC
YPbPr

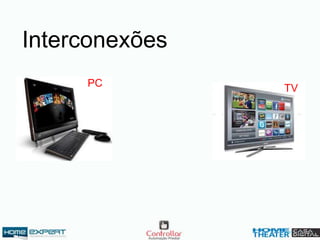

21. Interconexões
PC TV

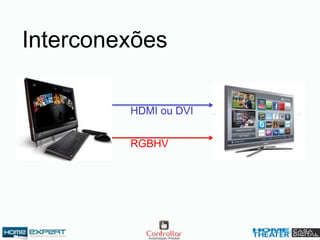

22. HDMI ou DVI
RGBHV
Interconexões

23. HDMI ou DVI
~ 15 m
RGBHV
~20 m
Interconexões

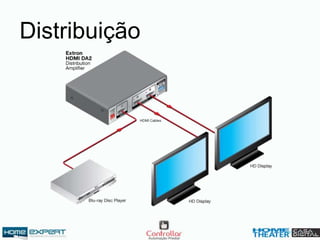

24. Distribuição

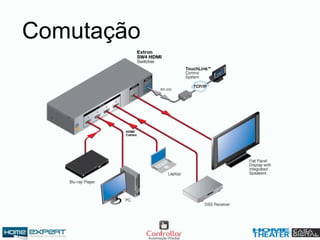

25. Comutação

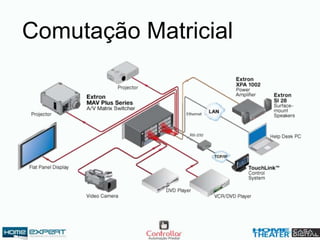

26. Comutação Matricial

27. HDMI /
DVI > 10 m
RGBHV
>20 m
Interconexões

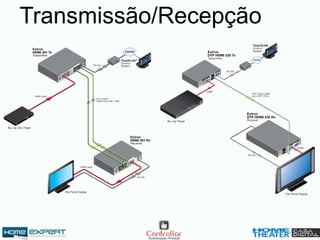

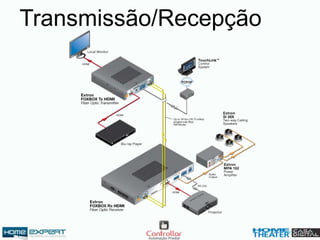

28. Transmissão/Recepção

29. Transmissão/Recepção

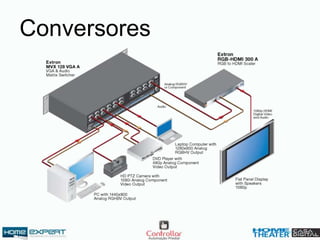

30. Conversores

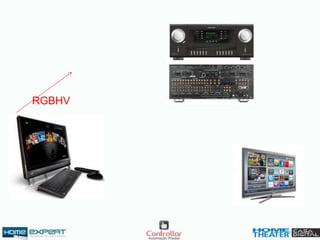

31. RGBHV

32. HDMI
RGBHV

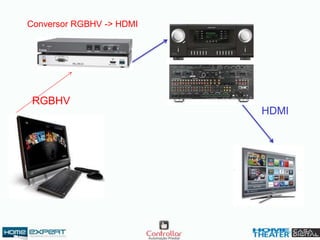

Conversor RGBHV -> HDMI
