cabeamento4
- 2.
- 3.
- 4. O Brasil ea ABNT • Fundada em 1940, entidade privada e sem fins lucrativos, foi estabelecida como único Foro Nacional de Normalização por meio da Resolução n° 07/1992 do CONMETRO; • Membro fundador do ISO - International Organization for Standardization; • Membro do IEC - International Eletrotechnical Comission; • Signatária de acordos e códigos internacionais e regionais para normalização (não adota normas nacionais); • Signatária de códigos de normalização da OMC.

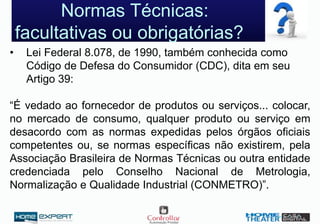

- 5. Normas Técnicas: facultativas ouobrigatórias? • Lei Federal 8.078, de 1990, também conhecida como Código de Defesa do Consumidor (CDC), dita em seu Artigo 39: “É vedado ao fornecedor de produtos ou serviços... colocar, no mercado de consumo, qualquer produto ou serviço em desacordo com as normas expedidas pelos órgãos oficiais competentes ou, se normas específicas não existirem, pela Associação Brasileira de Normas Técnicas ou outra entidade credenciada pelo Conselho Nacional de Metrologia, Normalização e Qualidade Industrial (CONMETRO)”.

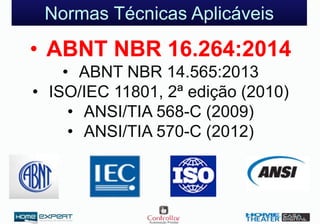

- 6. Normas Técnicas Aplicáveis •ABNT NBR 16.264:2014 • ABNT NBR 14.565:2013 • ISO/IEC 11801, 2ª edição (2010) • ANSI/TIA 568-C (2009) • ANSI/TIA 570-C (2012)

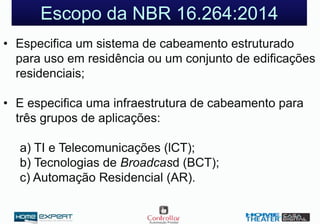

- 7. Escopo da NBR16.264:2014 • Especifica um sistema de cabeamento estruturado para uso em residência ou um conjunto de edificações residenciais; • E especifica uma infraestrutura de cabeamento para três grupos de aplicações: a) TI e Telecomunicações (lCT); b) Tecnologias de Broadcasd (BCT); c) Automação Residencial (AR).

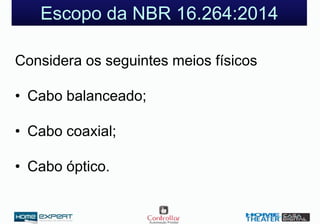

- 8. Escopo da NBR16.264:2014 Considera os seguintes meios físicos • Cabo balanceado; • Cabo coaxial; • Cabo óptico.

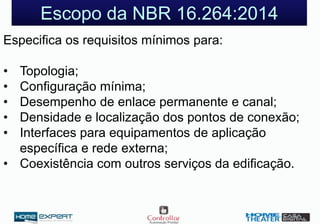

- 9. Escopo da NBR16.264:2014 Especifica os requisitos mínimos para: • Topologia; • Configuração mínima; • Desempenho de enlace permanente e canal; • Densidade e localização dos pontos de conexão; • Interfaces para equipamentos de aplicação específica e rede externa; • Coexistência com outros serviços da edificação.

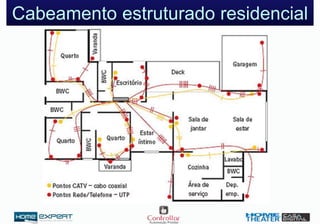

- 10.

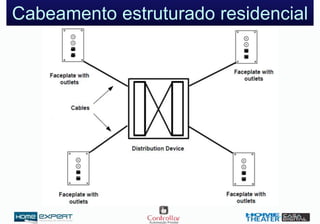

- 11.

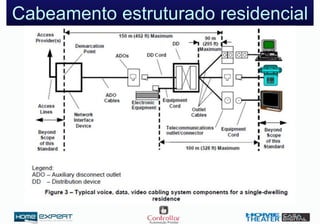

- 12.

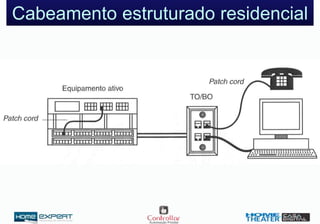

- 13.

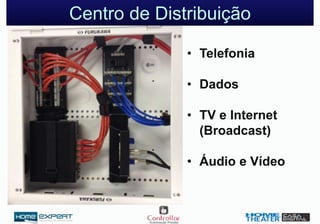

- 14. Centro de Distribuição •Telefonia • Dados • TV e Internet (Broadcast) • Áudio e Vídeo

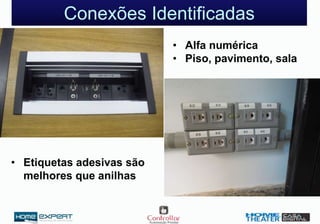

- 15. Conexões Identificadas • Alfanumérica • Piso, pavimento, sala • Etiquetas adesivas são melhores que anilhas

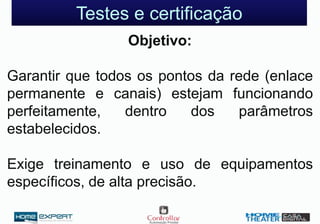

- 16. Testes e certificação Objetivo: Garantirque todos os pontos da rede (enlace permanente e canais) estejam funcionando perfeitamente, dentro dos parâmetros estabelecidos. Exige treinamento e uso de equipamentos específicos, de alta precisão.

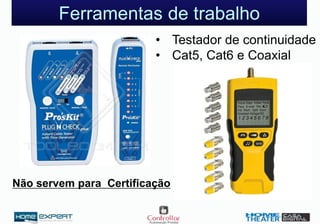

- 17. Ferramentas de trabalho •Testador de continuidade • Cat5, Cat6 e Coaxial Não servem para Certificação

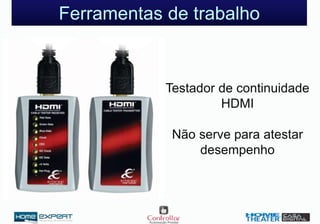

- 18. Ferramentas de trabalho Testadorde continuidade HDMI Não serve para atestar desempenho

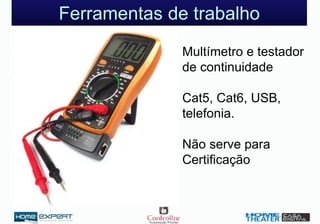

- 19. Ferramentas de trabalho Multímetroe testador de continuidade Cat5, Cat6, USB, telefonia. Não serve para Certificação

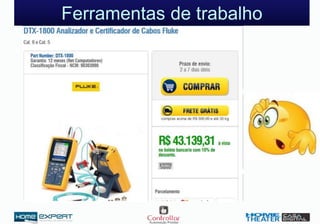

- 20. Ferramentas de trabalho FlukeDTX 1800 • Fibra • Cat5 e 6 • Coaxial
- 21.
- 22.
- 23. Documenta que ossistemas de cabos residenciais estão livres de defeitos e em conformidade com TIA-570B; Qualifica sistemas de cabos residenciais para suportar voz, VoIP, Ethernet 10/100/1000 e TV a Cabo; Mapeia graficamente os sistemas de fios e mostra a distância até as falhas com TDR embutido; Testa e identifica problemas em fiação residencial de baixa voltagem: - Cabos coaxiais - Fio de telefone - Fio de segurança - Fio de alto falante Ferramentas de trabalho
- 24.
- 25.
- 26.
- 27.
- 28. Patrocínio: Apoio: Promoção: Instrutor: Vinicius BarbosaLima OBRIGADO! cabeamento@homexpert.com.br
