Este documento resume o segundo módulo de um curso de acústica. O módulo discute isolamento acústico para controle de ruído e vibração, incluindo como medir ruído e isolamento necessário. Também aborda condicionamento acústico para salas grandes e pequenas, incluindo modos acústicos e o uso de absorvedores e difusores.

2. Patrocínio:
Apoio:
Promoção:
ACÚSTICA
Módulo 2
Instrutor: José Carlos Giner, Eng.
BSc (EEng) CEng Aco

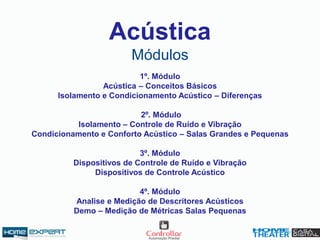

3. 1º. Módulo
Acústica – Conceitos Básicos
Isolamento e Condicionamento Acústico – Diferenças
2º. Módulo
Isolamento – Controle de Ruído e Vibração
Condicionamento e Conforto Acústico – Salas Grandes e Pequenas
3º. Módulo
Dispositivos de Controle de Ruído e Vibração
Dispositivos de Controle Acústico
4º. Módulo
Analise e Medição de Descritores Acústicos
Demo – Medição de Métricas Salas Pequenas
Acústica
Módulos

4. ?
Home Expert – Acústica – Módulo 2
Desliguem os Celulares

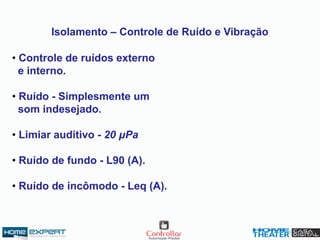

5. Isolamento – Controle de Ruído e Vibração
• Controle de ruídos externo
e interno.
• Ruído - Simplesmente um
som indesejado.
• Limiar auditivo - 20 μPa
• Ruído de fundo - L90 (A).
• Ruído de incômodo - Leq (A).

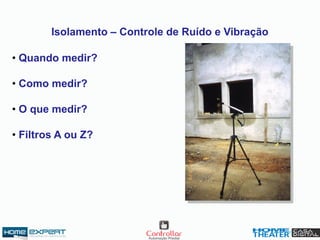

6. Isolamento – Controle de Ruído e Vibração
• Quando medir?
• Como medir?
• O que medir?
• Filtros A ou Z?

7. Isolamento – Controle de Ruído e Vibração

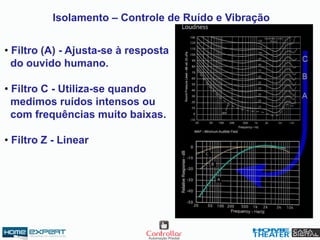

• Filtro (A) - Ajusta-se à resposta
do ouvido humano.
• Filtro C - Utiliza-se quando
medimos ruídos intensos ou
com frequências muito baixas.
• Filtro Z - Linear

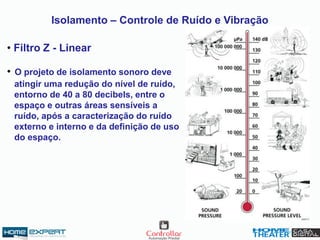

8. Isolamento – Controle de Ruído e Vibração
• O projeto de isolamento sonoro deve
atingir uma redução do nível de ruído,
entorno de 40 a 80 decibels, entre o
espaço e outras áreas sensíveis a
ruído, após a caracterização do ruído
externo e interno e da definição de uso
do espaço.
• Filtro Z - Linear

9. Isolamento – Controle de Ruído e Vibração

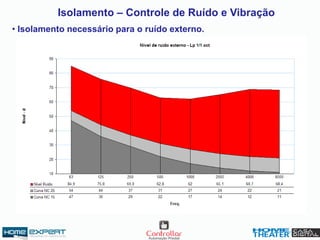

• Isolamento necessário para o ruído externo.

10. Isolamento – Controle de Ruído e Vibração

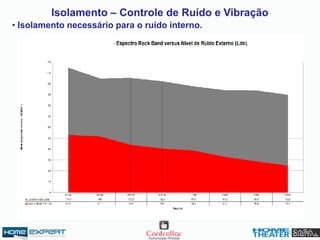

• Isolamento necessário para o ruído interno.

11. Isolamento – Controle de Ruído e Vibração

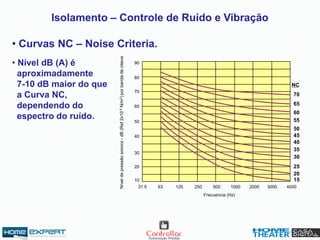

• Nível dB (A) é
aproximadamente
7-10 dB maior do que
a Curva NC,
dependendo do
espectro do ruído.
• Curvas NC – Noise Criteria.
10
20
30
40
50
60
70
80
90
31.5 63 125 250 500 1000 2000 3000 4000
70
NC
65
60
55
50
45
40
35
30
25
20
15
Frecuencia (Hz)
Níveldepressãosonora-dB(Ref2x10-5N/m2)porbandadeoitava

12. Isolamento – Controle de Ruído e Vibração

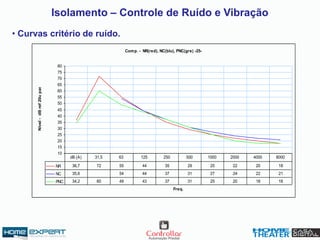

• Curvas critério de ruído.
Comp. - NR(red), NC(blu), PNC(gre) -25-
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
Freq.
Nível-dBref20upascal
NR 36,7 72 55 44 35 29 25 22 20 18
NC 35,6 54 44 37 31 27 24 22 21
PNC 34,2 60 49 43 37 31 25 20 18 18
dB (A) 31,5 63 125 250 500 1000 2000 4000 8000

13. Isolamento – Controle de Ruído e Vibração

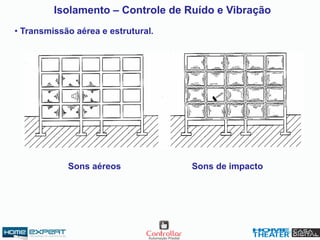

• Transmissão aérea e estrutural.
Sons aéreos Sons de impacto

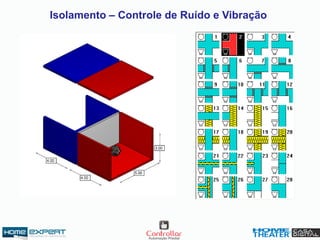

14. Isolamento – Controle de Ruído e Vibração

15. Isolamento – Controle de Ruído e Vibração

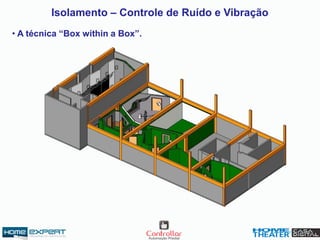

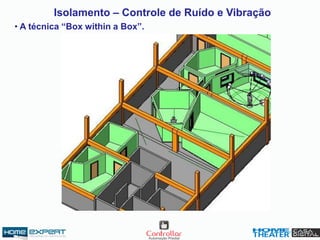

• A técnica “Box within a Box”.

16. Isolamento – Controle de Ruído e Vibração
• A técnica “Box within a Box”.

17. Isolamento – Controle de Ruído e Vibração

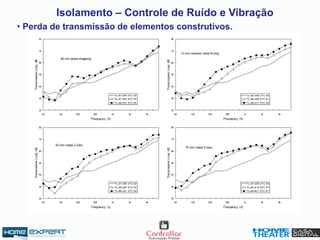

• Perda de transmissão de elementos construtivos.

18. Condicionamento Acústico

19. Condicionamento Acústico

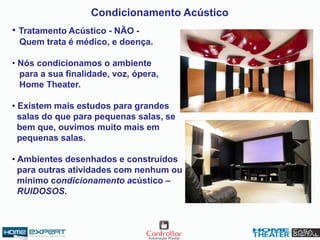

• Tratamento Acústico - NÃO -
Quem trata é médico, e doença.
• Nós condicionamos o ambiente
para a sua finalidade, voz, ópera,
Home Theater.
• Existem mais estudos para grandes
salas do que para pequenas salas, se
bem que, ouvimos muito mais em
pequenas salas.
• Ambientes desenhados e construídos
para outras atividades com nenhum ou
mínimo condicionamento acústico –
RUIDOSOS.

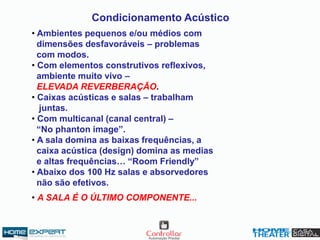

20. Condicionamento Acústico
• Ambientes pequenos e/ou médios com
dimensões desfavoráveis – problemas
com modos.
• Com elementos construtivos reflexivos,
ambiente muito vivo –
ELEVADA REVERBERAÇÃO.
• Caixas acústicas e salas – trabalham
juntas.
• Com multicanal (canal central) –
“No phanton image”.
• A sala domina as baixas frequências, a
caixa acústica (design) domina as medias
e altas frequências… “Room Friendly”
• Abaixo dos 100 Hz salas e absorvedores
não são efetivos.
• A SALA É O ÚLTIMO COMPONENTE...

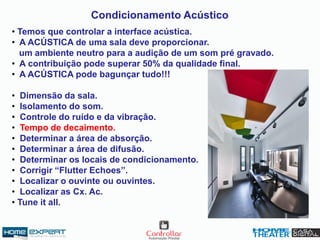

21. • Temos que controlar a interface acústica.
• A ACÚSTICA de uma sala deve proporcionar.
um ambiente neutro para a audição de um som pré gravado.
• A contribuição pode superar 50% da qualidade final.
• A ACÚSTICA pode bagunçar tudo!!!
• Dimensão da sala.
• Isolamento do som.
• Controle do ruído e da vibração.
• Tempo de decaimento.
• Determinar a área de absorção.
• Determinar a área de difusão.
• Determinar os locais de condicionamento.
• Corrigir “Flutter Echoes”.
• Localizar o ouvinte ou ouvintes.
• Localizar as Cx. Ac.
• Tune it all.
Condicionamento Acústico

22. Condicionamento Acústico

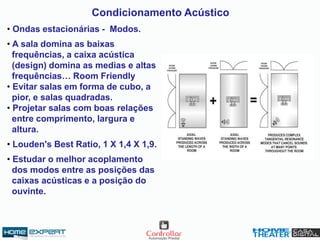

• Ondas estacionárias - Modos.
• A sala domina as baixas
frequências, a caixa acústica
(design) domina as medias e altas
frequências… Room Friendly
• Evitar salas em forma de cubo, a
pior, e salas quadradas.
• Projetar salas com boas relações
entre comprimento, largura e
altura.
• Louden's Best Ratio, 1 X 1,4 X 1,9.
• Estudar o melhor acoplamento
dos modos entre as posições das
caixas acústicas e a posição do
ouvinte.

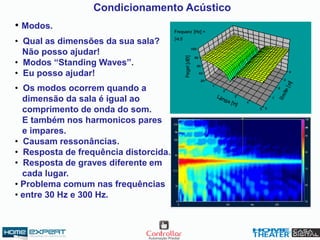

23. • Modos.
• Qual as dimensões da sua sala?
Não posso ajudar!
• Modos “Standing Waves”.
• Eu posso ajudar!
• Os modos ocorrem quando a
dimensão da sala é igual ao
comprimento de onda do som.
E também nos harmonicos pares
e impares.
• Causam ressonâncias.
• Resposta de frequência distorcida.
• Resposta de graves diferente em
cada lugar.
• Problema comum nas frequências
• entre 30 Hz e 300 Hz.
Condicionamento Acústico

24. Condicionamento Acústico

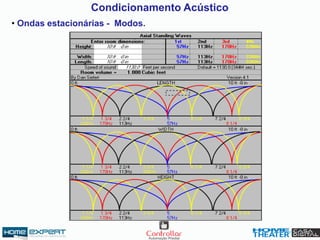

• Ondas estacionárias - Modos.

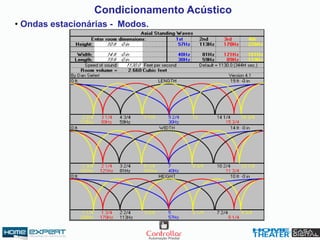

25. Condicionamento Acústico
• Ondas estacionárias - Modos.

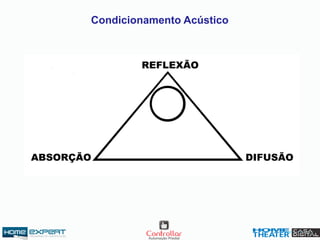

26. Condicionamento Acústico

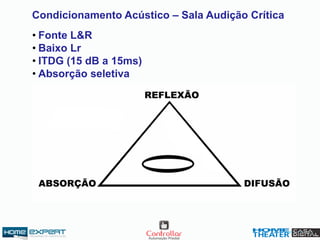

27. Condicionamento Acústico – Sala Audição Crítica
• Fonte L&R
• Baixo Lr
• ITDG (15 dB a 15ms)
• Absorção seletiva

28. Condicionamento Acústico – Salas de Home Theater
• Multiplas fontes
• Alto Lr
• Ambiente difuso
• Absorção seletiva

29. Condicionamento Acústico

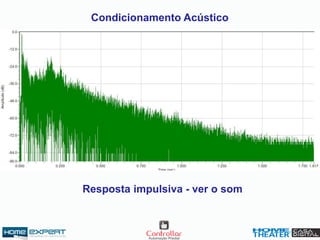

Resposta impulsiva - ver o som
