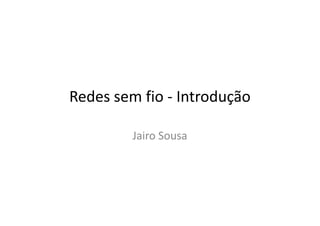

1. Redes sem fio - Introdução
Jairo Sousa

2. Contextualização
• Aumento da demanda por dispositivos sem fio
nos últimos 15 anos;
• Avanço da mobilidade permitindo execução
de tarefas remotas;
• Alternativa como solução de última milha para
interligação de pontos de acesso;
• Vulnerabilidade da tecnologia quanto mal
configurado;

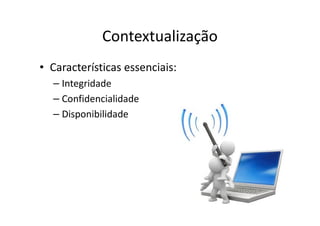

3. Contextualização
• Características essenciais:
– Integridade
– Confidencialidade
– Disponibilidade

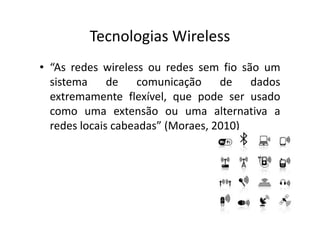

4. Tecnologias Wireless
• “As redes wireless ou redes sem fio são um
sistema de comunicação de dados
extremamente flexível, que pode ser usado
como uma extensão ou uma alternativa a
redes locais cabeadas” (Moraes, 2010)

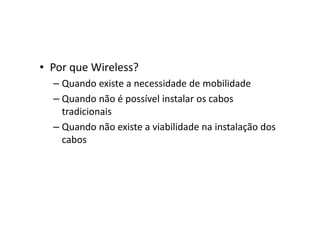

5. • Por que Wireless?
– Quando existe a necessidade de mobilidade
– Quando não é possível instalar os cabos
tradicionais
– Quando não existe a viabilidade na instalação dos
cabos

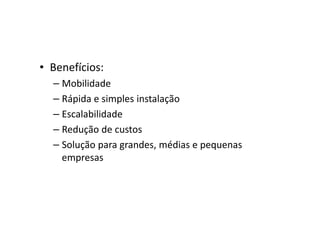

6. • Benefícios:
– Mobilidade
– Rápida e simples instalação
– Escalabilidade
– Redução de custos
– Solução para grandes, médias e pequenas
empresas

7. • Fatores que podem inviabilizar a utilização de
redes wireless
– Imunidade a interferências
– Segurança dos dados
– Conectividade com redes locais existentes
– Mobilidade/portabilidade/compatibilidade
– Performance
– Gerenciamento de redes
– Compatibilidade com as interfaces dos sistemas finais
– Facilidade de instalação e manutenção

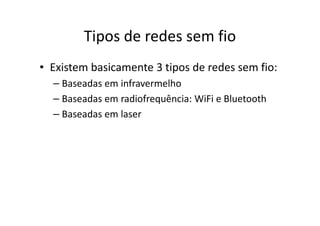

8. Tipos de redes sem fio
• Existem basicamente 3 tipos de redes sem fio:
– Baseadas em infravermelho
– Baseadas em radiofrequência: WiFi e Bluetooth
– Baseadas em laser

9. Infravermelho
• Não precisa de licença para operação;
• São equipamentos de baixo custo, usam a
mesma tecnologia dos controles remotos;
• Baixa taxa de erros;
• As comunicações feitas por infravermelho são
padronizadas pela IrDA (Infrared Data
Association)

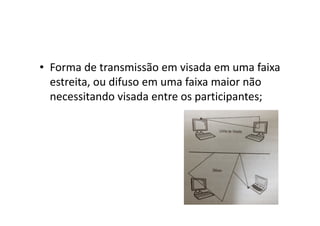

10. • Forma de transmissão em visada em uma faixa
estreita, ou difuso em uma faixa maior não
necessitando visada entre os participantes;

11. • Solução tipicamente indoor, podendo ser
utilizada em ambiente outdoor desde que
haja visada entre os participantes;
• Alcançe em visada de 5 a 30 metros, podendo
estabelecer a comunicação até no máximo 15
participantes;

12. • As camadas físicas existentes são: SIR (Serial
Infrared); MIR (Medium Infrared); FIR(Fast
Infrared); VFIR (Very Fast Infrared); UFIR (Ultra
Fast Infrared). As velocidades máximas
alcançadas podem ser verificadas na tabela
abaixo:

13. • O infravermelho trabalha em uma frequência
acima da micro-ondas e abaixo da luz visível;

14. Radiofrequência
• Utilizam microondas para transmissão de
dados (ar);
• Geralmente utilizam faixas de frequencias
conhecidas como ISM (Industrial Scientific
Medical);
• A ISM estipula faixas abertas sem a
necessidade de autorização para transmitir
sinais;

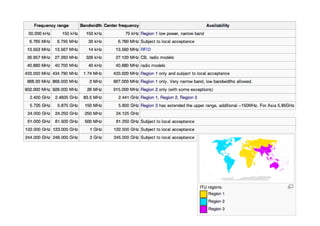

15. ISM
• Definido pela ITU-R (5138, 5150, 5280);
• Faixas de operação (banda) podem variar de
acordo com a região
• Padronizado em 3 faixas de frequências: 900MHz,
2.4 GHz e 5GHz
• As faixas de 900MHz (902MHz) são bastante
utilizadas por todo o mundo
• Atualmente as tecnologias de rede utilizam as
faixas de frequencia de 2.4GHz, com restrições a
utilização da faixa 5GHz

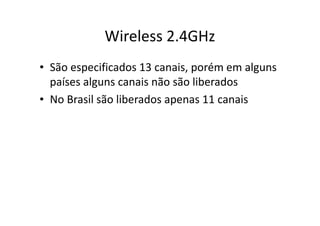

19. Wireless 2.4GHz
• São especificados 13 canais, porém em alguns
países alguns canais não são liberados
• No Brasil são liberados apenas 11 canais

22. • Quatro padrões de redes locais foram
estabelecidos:
– IEEE 802.11b (11 Mbps com 2.4 GHz)
– IEEE 802.11a (54 Mbps com 5.2 GHz)
– IEEE 802.11g (54 Mbps com 2.4 GHz)
– IEEE 802.11n (de 144 até 600Mbps com 2.4 e 5GHz)
• Os padrões 802.11b e 802.11g são
retrocompatíveis, porem não são compatíveis
com o padrão 802.11a
• O padrão 802.11n é retrocompatível com os
padrões 802.11b/g/a

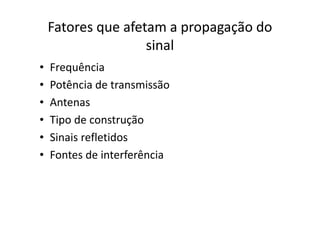

23. Fatores que afetam a propagação do
sinal
• Frequência
• Potência de transmissão
• Antenas
• Tipo de construção
• Sinais refletidos
• Fontes de interferência

24. Quadro redes sem fio

27. Sistemas baseados em laser
• Utilizam luz para transmissão do sinal
• Não precisam de outorga ou autorização para
uso
• Podem chegar a 10 Gbps com alcance de 17
Km (visada);
• Trabalham com dois feixes de lasers (um para
redundância)
• Ponto a ponto

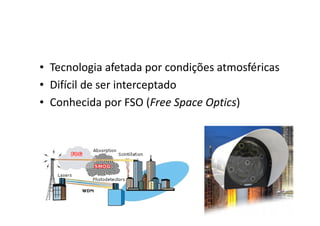

28. • Tecnologia afetada por condições atmosféricas
• Difícil de ser interceptado
• Conhecida por FSO (Free Space Optics)
