1. Anderson de Souza Bruno Lins Eduardo Dória João Paulo Lacerda Wagner Lucena Plano estratégico de tecnologia de informação e comunicação Tópicos Especiais em Sistemas de Informação Universidade Federal de Sergipe Orientador: Rogério P. C. Nascimento

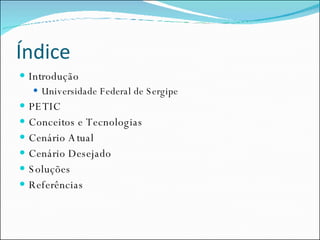

2. Índice Introdução Universidade Federal de Sergipe PETIC Conceitos e Tecnologias Cenário Atual Cenário Desejado Soluções Referências

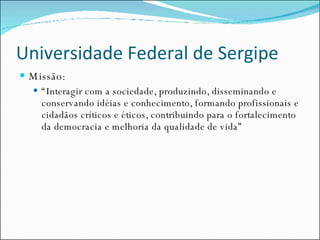

3. Universidade Federal de Sergipe Missão: “ Interagir com a sociedade, produzindo, disseminando e conservando idéias e conhecimento, formando profissionais e cidadãos críticos e éticos, contribuindo para o fortalecimento da democracia e melhoria da qualidade de vida”

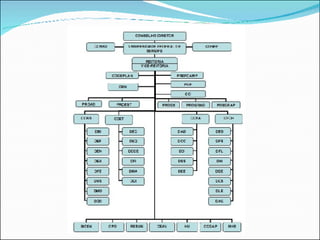

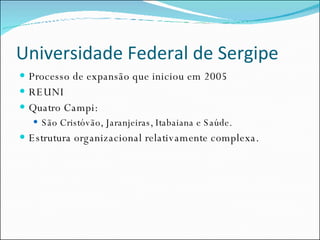

4. Universidade Federal de Sergipe Processo de expansão que iniciou em 2005 REUNI Quatro Campi: São Cristóvão, Jaranjeiras, Itabaiana e Saúde. Estrutura organizacional relativamente complexa.

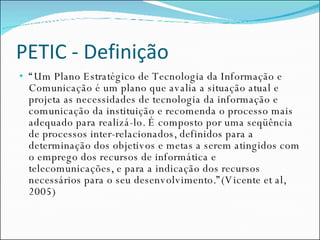

6. PETIC - Definição “ Um Plano Estratégico de Tecnologia da Informação e Comunicação é um plano que avalia a situação atual e projeta as necessidades de tecnologia da informação e comunicação da instituição e recomenda o processo mais adequado para realizá-lo. É composto por uma seqüência de processos inter-relacionados, definidos para a determinação dos objetivos e metas a serem atingidos com o emprego dos recursos de informática e telecomunicações, e para a indicação dos recursos necessários para o seu desenvolvimento.”(Vicente et al, 2005)

7. PETIC Mudanças de prioridades nos projetos. Alocação de recursos (humanos e computacionais) inapropriada. Implantação de sistemas de informação muitas vezes gerando mais problemas que soluções.

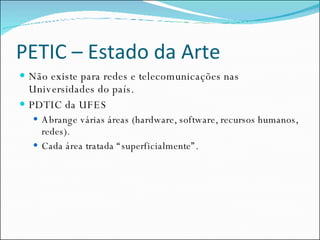

8. PETIC – Estado da Arte Não existe para redes e telecomunicações nas Universidades do país. PDTIC da UFES Abrange várias áreas (hardware, software, recursos humanos, redes). Cada área tratada “superficialmente”.

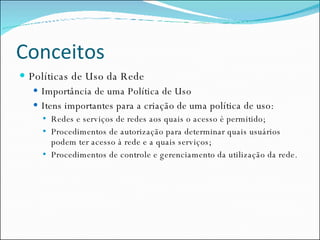

9. Conceitos Políticas de Uso da Rede Importância de uma Política de Uso Itens importantes para a criação de uma política de uso: Redes e serviços de redes aos quais o acesso é permitido; Procedimentos de autorização para determinar quais usuários podem ter acesso à rede e a quais serviços; Procedimentos de controle e gerenciamento da utilização da rede.

10. Políticas de Uso da Rede Para que seja possível a implantação convém que a direção estabeleça uma política clara e demonstre apoio e comprometimento. A política de uso deve ser aprovada, comunicada e publicada, de maneira adequada aos funcionários.

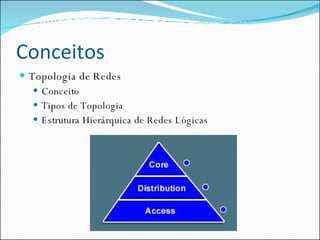

11. Conceitos Topologia de Redes Conceito Tipos de Topologia Estrutura Hierárquica de Redes Lógicas

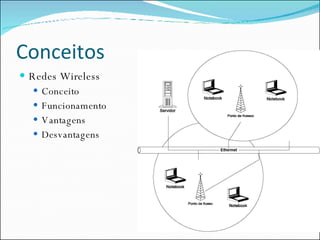

12. Conceitos Redes Wireless Conceito Funcionamento Vantagens Desvantagens

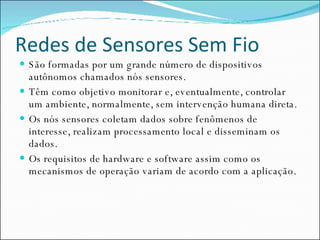

13. Redes de Sensores Sem Fio São formadas por um grande número de dispositivos autônomos chamados nós sensores. Têm como objetivo monitorar e, eventualmente, controlar um ambiente, normalmente, sem intervenção humana direta. Os nós sensores coletam dados sobre fenômenos de interesse, realizam processamento local e disseminam os dados. Os requisitos de hardware e software assim como os mecanismos de operação variam de acordo com a aplicação.

14. Conceitos Computação nas Nuvens Conceito criado pelo Google Cria uma nova era na computação Vantagens Desvantagens

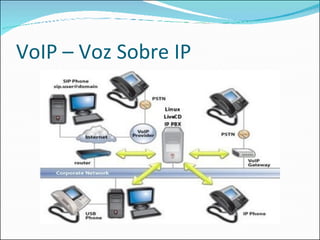

15. VoIP – Voz Sobre IP

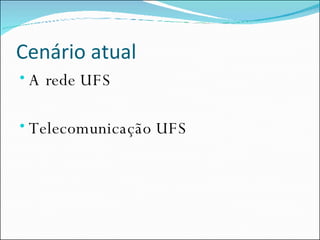

16. Cenário atual A rede UFS Telecomunicação UFS

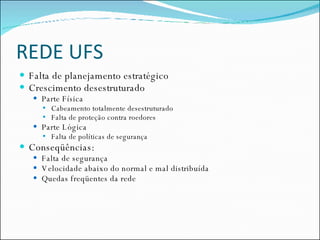

17. REDE UFS Falta de planejamento estratégico Crescimento desestruturado Parte Física Cabeamento totalmente desestruturado Falta de proteção contra roedores Parte Lógica Falta de políticas de segurança Conseqüências: Falta de segurança Velocidade abaixo do normal e mal distribuída Quedas freqüentes da rede

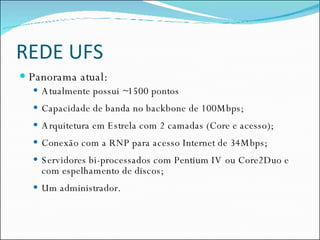

18. REDE UFS Panorama atual: Atualmente possui ~1500 pontos Capacidade de banda no backbone de 100Mbps; Arquitetura em Estrela com 2 camadas (Core e acesso); Conexão com a RNP para acesso Internet de 34Mbps; Servidores bi-processados com Pentium IV ou Core2Duo e com espelhamento de discos; Um administrador.

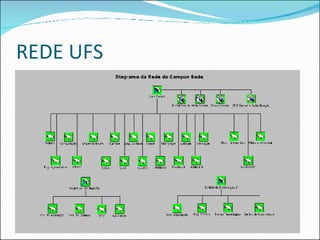

19. REDE UFS

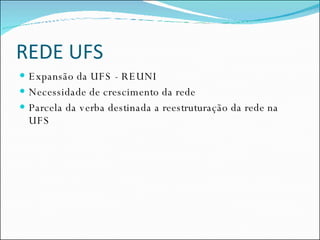

20. REDE UFS Expansão da UFS - REUNI Necessidade de crescimento da rede Parcela da verba destinada a reestruturação da rede na UFS

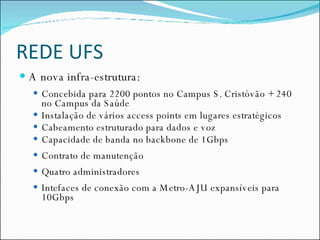

21. REDE UFS A nova infra-estrutura: Concebida para 2200 pontos no Campus S. Cristóvão + 240 no Campus da Saúde Instalação de vários access points em lugares estratégicos Cabeamento estruturado para dados e voz Capacidade de banda no backbone de 1Gbps Contrato de manutenção Quatro administradores Intefaces de conexão com a Metro-AJU expansíveis para 10Gbps

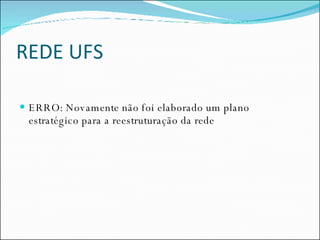

22. REDE UFS ERRO: Novamente não foi elaborado um plano estratégico para a reestruturação da rede

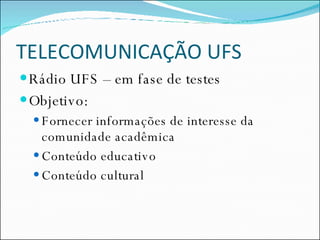

24. TELECOMUNICAÇÃO UFS Rádio UFS – em fase de testes Objetivo: Fornecer informações de interesse da comunidade acadêmica Conteúdo educativo Conteúdo cultural

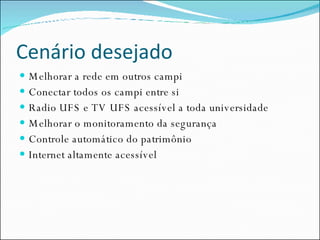

25. Cenário desejado Melhorar a rede em outros campi Conectar todos os campi entre si Radio UFS e TV UFS acessível a toda universidade Melhorar o monitoramento da segurança Controle automático do patrimônio Internet altamente acessível

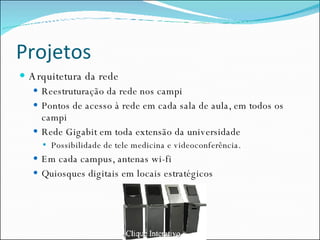

26. Projetos Arquitetura da rede Reestruturação da rede nos campi Pontos de acesso à rede em cada sala de aula, em todos os campi Rede Gigabit em toda extensão da universidade Possibilidade de tele medicina e videoconferência. Em cada campus, antenas wi-fi Quiosques digitais em locais estratégicos

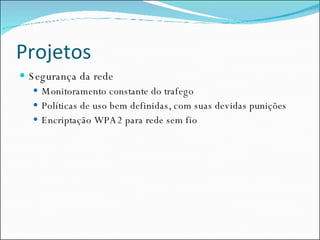

27. Projetos Segurança da rede Monitoramento constante do trafego Políticas de uso bem definidas, com suas devidas punições Encriptação WPA2 para rede sem fio

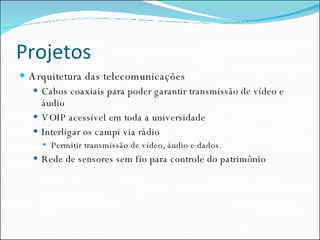

28. Projetos Arquitetura das telecomunicações Cabos coaxiais para poder garantir transmissão de vídeo e áudio VOIP acessível em toda a universidade Interligar os campi via rádio Permitir transmissão de vídeo, áudio e dados. Rede de sensores sem fio para controle do patrimônio

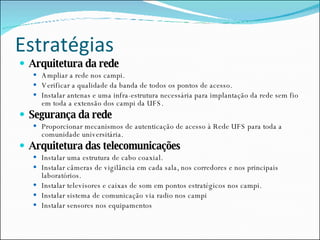

29. Estratégias Arquitetura da rede Ampliar a rede nos campi. Verificar a qualidade da banda de todos os pontos de acesso. Instalar antenas e uma infra-estrutura necessária para implantação da rede sem fio em toda a extensão dos campi da UFS. Segurança da rede Proporcionar mecanismos de autenticação de acesso à Rede UFS para toda a comunidade universitária. Arquitetura das telecomunicações Instalar uma estrutura de cabo coaxial. Instalar câmeras de vigilância em cada sala, nos corredores e nos principais laboratórios. Instalar televisores e caixas de som em pontos estratégicos nos campi. Instalar sistema de comunicação via radio nos campi Instalar sensores nos equipamentos

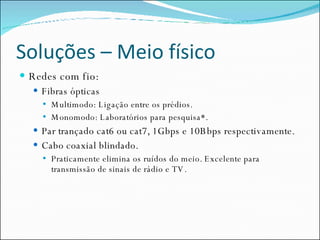

30. Soluções – Meio físico Redes com fio: Fibras ópticas Multimodo: Ligação entre os prédios. Monomodo: Laboratórios para pesquisa*. Par trançado cat6 ou cat7, 1Gbps e 10Bbps respectivamente. Cabo coaxial blindado. Praticamente elimina os ruídos do meio. Excelente para transmissão de sinais de rádio e TV.

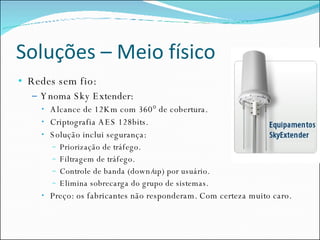

31. Soluções – Meio físico Redes sem fio: Ynoma Sky Extender: Alcance de 12Km com 360° de cobertura. Criptografia AES 128bits. Solução inclui segurança: Priorização de tráfego. Filtragem de tráfego. Controle de banda (down/up) por usuário. Elimina sobrecarga do grupo de sistemas. Preço: os fabricantes não responderam. Com certeza muito caro.

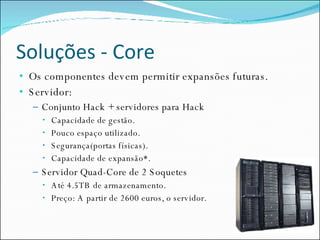

32. Soluções - Core Os componentes devem permitir expansões futuras. Servidor: Conjunto Hack + servidores para Hack Capacidade de gestão. Pouco espaço utilizado. Segurança(portas físicas). Capacidade de expansão*. Servidor Quad-Core de 2 Soquetes Até 4.5TB de armazenamento. Preço: A partir de 2600 euros, o servidor.

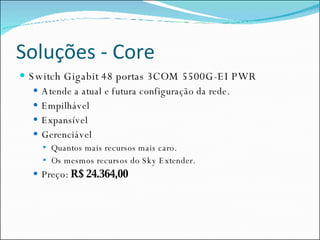

33. Soluções - Core Switch Gigabit 48 portas 3COM 5500G-EI PWR Atende a atual e futura configuração da rede. Empilhável Expansível Gerenciável Quantos mais recursos mais caro. Os mesmos recursos do Sky Extender. Preço: R$ 24.364,00

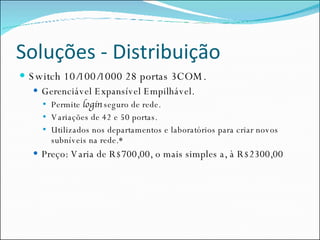

34. Soluções - Distribuição Switch 10/100/1000 28 portas 3COM. Gerenciável Expansível Empilhável. Permite login seguro de rede. Variações de 42 e 50 portas. Utilizados nos departamentos e laboratórios para criar novos subníveis na rede.* Preço: Varia de R$700,00, o mais simples a, à R$2300,00

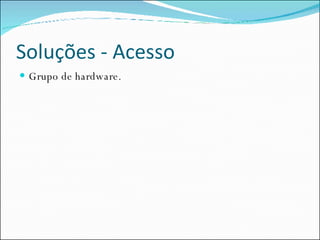

35. Soluções - Acesso Grupo de hardware.

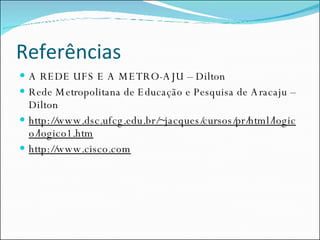

36. Referências A REDE UFS E A METRO-AJU – Dilton Rede Metropolitana de Educação e Pesquisa de Aracaju – Dilton http://www.dsc.ufcg.edu.br/~jacques/cursos/pr/html/logico/logico1.htm http://www.cisco.com
