Instrutor: Cláudio Younis
Sistemas de Vídeo
Módulo 1

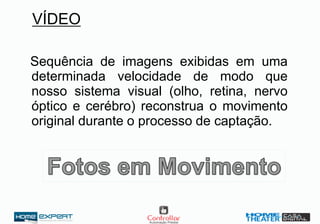

VÍDEO
Sequência de imagens exibidas em uma
determinada velocidade de modo que
nosso sistema visual (olho, retina, nervo
óptico e cerébro) reconstrua o movimento
original durante o processo de captação.

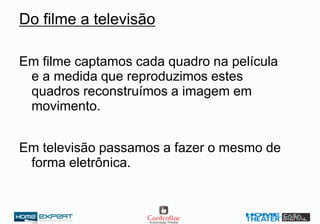

Do filme a televisão
Em filme captamos cada quadro na película
e a medida que reproduzimos estes
quadros reconstruímos a imagem em
movimento.
Em televisão passamos a fazer o mesmo de
forma eletrônica.

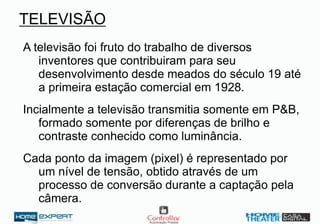

TELEVISÃO
A televisão foi fruto do trabalho de diversos
inventores que contribuiram para seu
desenvolvimento desde meados do século 19 até
a primeira estação comercial em 1928.
Incialmente a televisão transmitia somente em P&B,
formado somente por diferenças de brilho e
contraste conhecido como luminância.
Cada ponto da imagem (pixel) é representado por
um nível de tensão, obtido através de um
processo de conversão durante a captação pela
câmera.

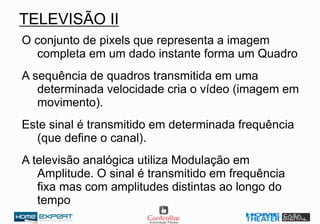

TELEVISÃO II
O conjunto de pixels que representa a imagem
completa em um dado instante forma um Quadro
A sequência de quadros transmitida em uma
determinada velocidade cria o vídeo (imagem em
movimento).
Este sinal é transmitido em determinada frequência
(que define o canal).
A televisão analógica utiliza Modulação em
Amplitude. O sinal é transmitido em frequência
fixa mas com amplitudes distintas ao longo do
tempo

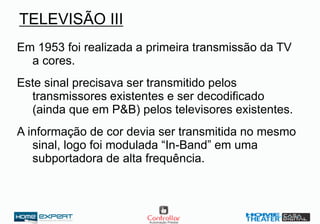

TELEVISÃO III
Em 1953 foi realizada a primeira transmissão da TV
a cores.
Este sinal precisava ser transmitido pelos
transmissores existentes e ser decodificado
(ainda que em P&B) pelos televisores existentes.
A informação de cor devia ser transmitida no mesmo
sinal, logo foi modulada “In-Band” em uma
subportadora de alta frequência.
VHF Baixo
2 : 54 MHz a 60 MHz
3 : 60 MHz a 66 MHz
4 : 66 MHz a 72 MHz
5 : 76 MHz a 82 MHz
6 : 82 MHz a 88 MHz
TELEVISÃO IV
VHF Alto
7 :174 MHz a 180 MHz
8 :180 MHz a 186 MHz
9 :186 MHz a 192 MHz
10 :192 MHz a 198 MHz
11 :198 MHz a 204 MHz
12 :204 MHz a 210 MHz
13 :210 MHz a 216 MHz

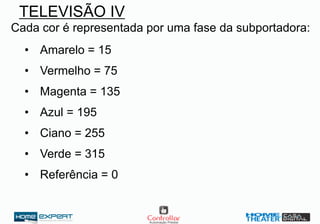

Cada cor é representada por uma fase da subportadora:
• Amarelo = 15
• Vermelho = 75
• Magenta = 135
• Azul = 195
• Ciano = 255
• Verde = 315
• Referência = 0
TELEVISÃO IV

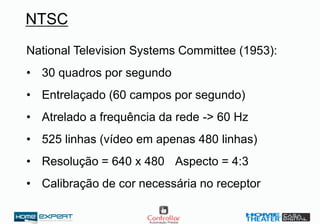

NTSC
National Television Systems Committee (1953):
• 30 quadros por segundo
• Entrelaçado (60 campos por segundo)
• Atrelado a frequência da rede -> 60 Hz
• 525 linhas (vídeo em apenas 480 linhas)
• Resolução = 640 x 480 Aspecto = 4:3
• Calibração de cor necessária no receptor
Phase Alternating Lock:
• 25 quadros por segundo
• Entrelaçado (50 campos por segundo)
• Atrelado a frequência da rede -> 50 Hz
• 625 linhas (vídeo em apenas 576 linhas)
• Resolução = 704 x 576 Aspecto = 4:3
• Fase de cor invertida a cada linha permitindo que
o receptor se autocalibre para a cor correta
PAL
Entrelaçamento
Campo 1 = linhas ímpares
Campo 2 = linhas pares

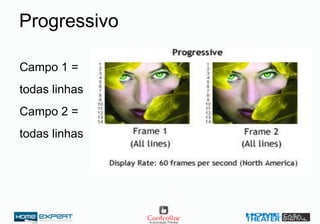

Progressivo
Campo 1 =
todas linhas
Campo 2 =
todas linhas

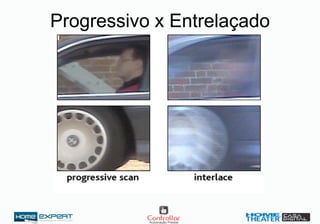

Progressivo x Entrelaçado

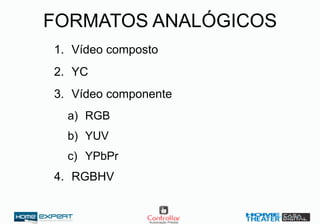

1. Vídeo composto
2. YC
3. Vídeo componente
a) RGB
b) YUV
c) YPbPr
4. RGBHV
FORMATOS ANALÓGICOS
Vídeo composto
1. Y + C = Luminância + Crominância
2. Conector BNC ou RCA
Vídeo composto

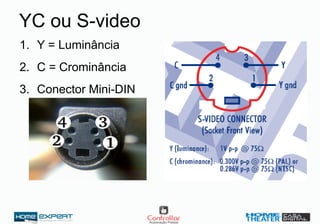

YC ou S-video
1. Y = Luminância
2. C = Crominância
3. Conector Mini-DIN

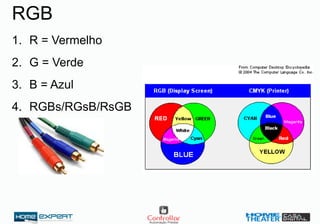

RGB
1. R = Vermelho
2. G = Verde
3. B = Azul
4. RGBs/RGsB/RsGB

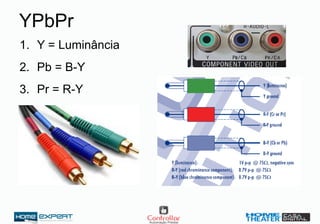

YPbPr
1. Y = Luminância
2. Pb = B-Y
3. Pr = R-Y

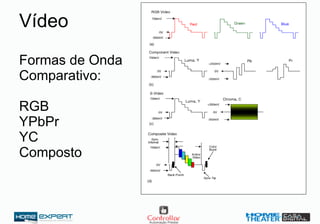

Vídeo
Formas de Onda
Comparativo:
RGB
YPbPr
YC
Composto

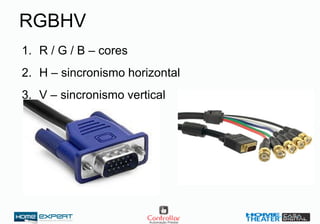

RGBHV
1. R / G / B – cores
2. H – sincronismo horizontal
3. V – sincronismo vertical

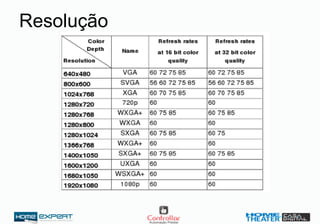

Resolução

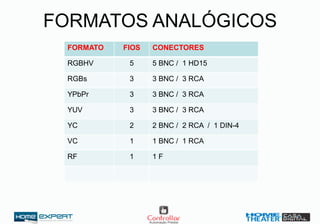

FORMATOS ANALÓGICOS
FORMATO FIOS CONECTORES
RGBHV 5 5 BNC / 1 HD15
RGBs 3 3 BNC / 3 RCA
YPbPr 3 3 BNC / 3 RCA
YUV 3 3 BNC / 3 RCA
YC 2 2 BNC / 2 RCA / 1 DIN-4
VC 1 1 BNC / 1 RCA
RF 1 1 F

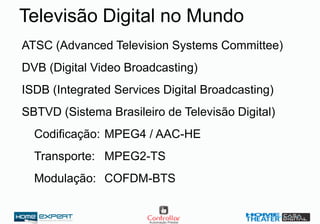

ATSC (Advanced Television Systems Committee)
DVB (Digital Video Broadcasting)
ISDB (Integrated Services Digital Broadcasting)
SBTVD (Sistema Brasileiro de Televisão Digital)
Codificação: MPEG4 / AAC-HE
Transporte: MPEG2-TS
Modulação: COFDM-BTS
Televisão Digital no Mundo

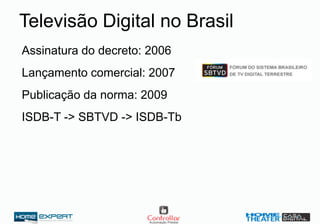

Assinatura do decreto: 2006
Lançamento comercial: 2007
Publicação da norma: 2009
ISDB-T -> SBTVD -> ISDB-Tb
Televisão Digital no Brasil

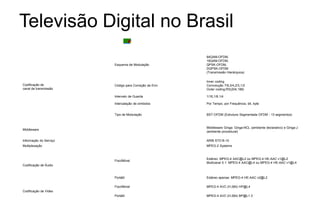

Televisão Digital no Brasil
Codificação de
canal de transmissão
Esquema de Modulação
64QAM-OFDM,
16QAM-OFDM,
QPSK-OFDM,
DQPSK-OFDM
(Transmissão Hierárquica)
Código para Correção de Erro
Inner coding
Convolução 7/8,3/4,2/3,1/2
Outer coding:RS(204,188)
Intervalo de Guarda 1/16,1/8,1/4
Intercalação de símbolos Por Tempo, por Frequência, bit, byte
Tipo de Modulação BST-OFDM (Estrutura Segmentada OFDM - 13 segmentos)
Middleware
Middleware Ginga: Ginga-NCL (ambiente declarativo) e Ginga-J
(ambiente procedural)
Informação do Serviço ARIB STD B-10
Multiplexação MPEG-2 Systems
Codificação de Áudio
Fixo/Móvel
Estéreo: MPEG-4 AAC@L2 ou MPEG-4 HE-AAC v1@L2
Multicanal 5.1: MPEG-4 AAC@L4 ou MPEG-4 HE-AAC v1@L4
Portátil Estéreo apenas: MPEG-4 HE-AAC v2@L2
Codificação de Vídeo
Fixo/Móvel MPEG-4 AVC (H.264) HP@L4
Portátil MPEG-4 AVC (H.264) BP@L1.3

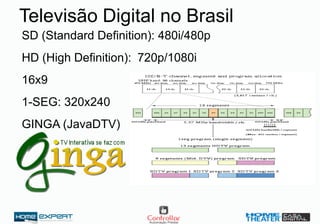

SD (Standard Definition): 480i/480p
HD (High Definition): 720p/1080i
16x9
1-SEG: 320x240
GINGA (JavaDTV)
Televisão Digital no Brasil
