O documento descreve a anatomia e funcionamento do olho humano, incluindo as causas e correções para miopia, hipermetropia, astigmatismo e presbiopia. Também discute catarata e daltonismo. Explica tipos de ilusões ópticas como sensoriais, de contraste, persistência de imagem e movimento, além de apresentar exemplos de ilusões geométricas e exercícios sobre o tema.

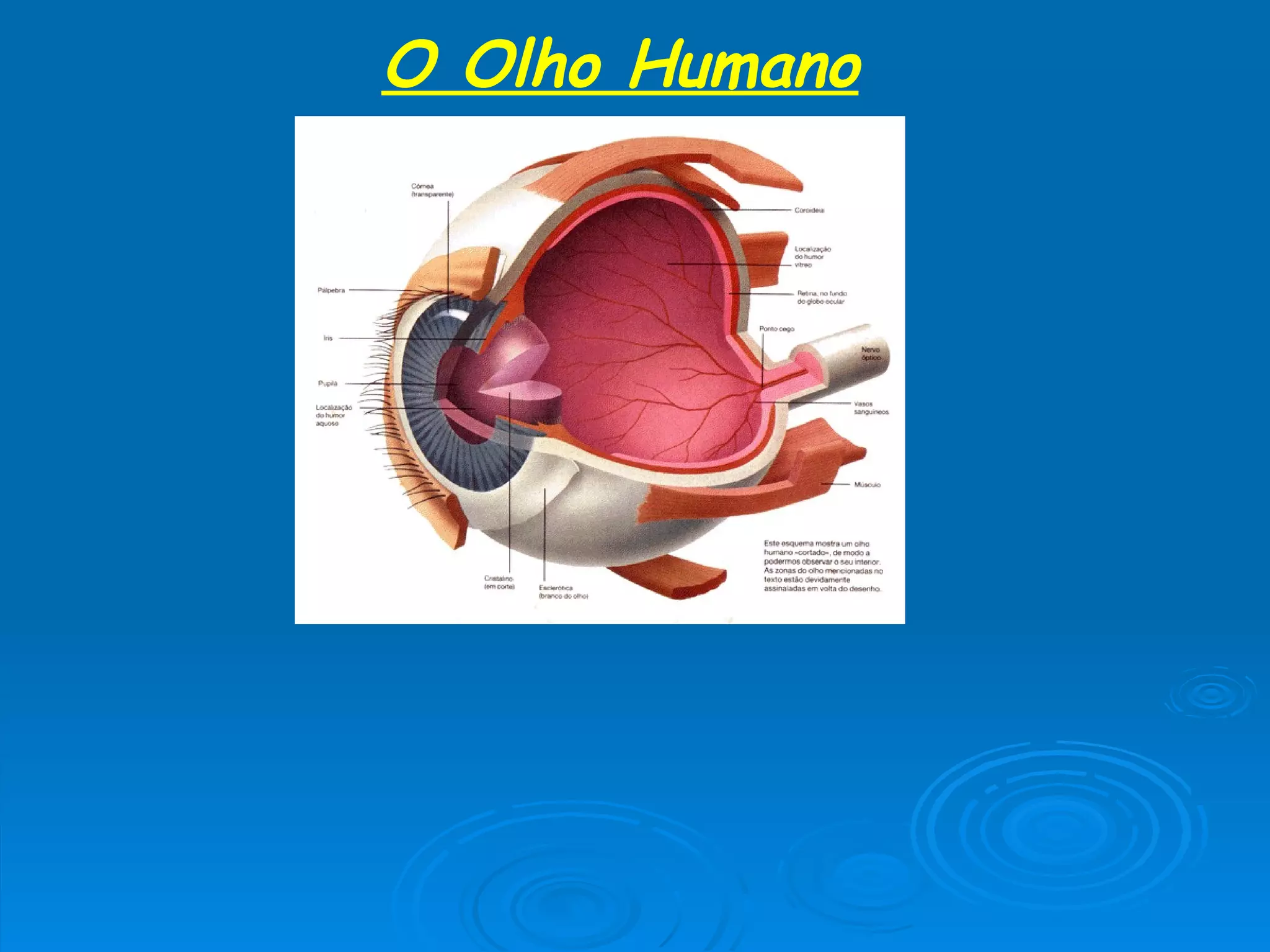

1. O Olho Humano

2. Lentes córnea (difração fixa; 42D) cristalino (difração variável; mais 12D) ANATOMIA DO OLHO

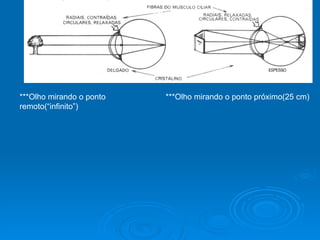

3. ***Olho mirando o ponto remoto(“infinito”) ***Olho mirando o ponto próximo(25 cm)

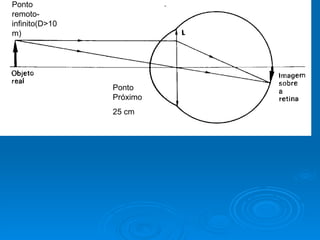

4. Ponto Próximo 25 cm Ponto remoto-infinito(D >10m)

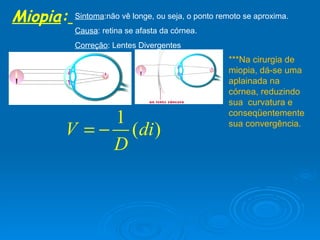

5. Miopia : Sintoma :não vê longe, ou seja, o ponto remoto se aproxima. Causa : retina se afasta da córnea. Correção : Lentes Divergentes ***Na cirurgia de miopia, dá-se uma aplainada na córnea, reduzindo sua curvatura e conseqüentemente sua convergência.

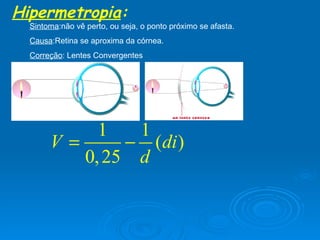

6. Hipermetropia : Sintoma :não vê perto, ou seja, o ponto próximo se afasta. Causa :Retina se aproxima da córnea. Correção : Lentes Convergentes

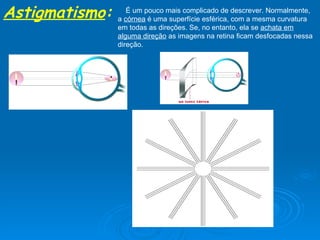

7. Astigmatismo : É um pouco mais complicado de descrever. Normalmente, a córnea é uma superfície esférica, com a mesma curvatura em todas as direções. Se, no entanto, ela se achata em alguma direção as imagens na retina ficam desfocadas nessa direção.

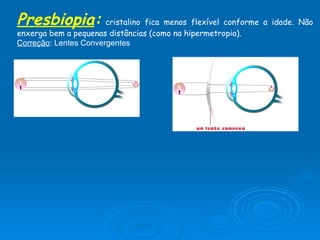

8. Presbiopia : cristalino fica menos flexível conforme a idade. Não enxerga bem a pequenas distâncias (como na hipermetropia). Correção : Lentes Convergentes

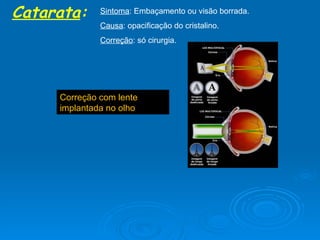

9. Catarata : Sintoma : Embaçamento ou visão borrada. Causa : opacificação do cristalino. Correção : só cirurgia. Correção com lente implantada no olho

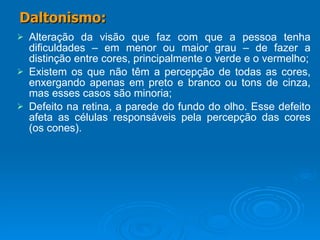

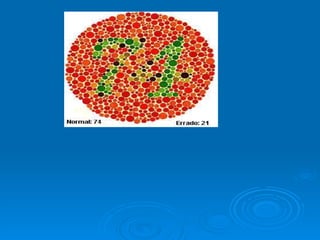

10. Alteração da visão que faz com que a pessoa tenha dificuldades – em menor ou maior grau – de fazer a distinção entre cores, principalmente o verde e o vermelho; Existem os que não têm a percepção de todas as cores, enxergando apenas em preto e branco ou tons de cinza, mas esses casos são minoria; Defeito na retina, a parede do fundo do olho. Esse defeito afeta as células responsáveis pela percepção das cores (os cones). Daltonismo:

12. A ilusão e a Arte da ilusão

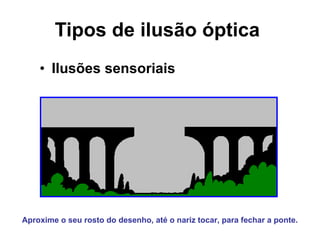

13. Tipos de ilusão óptica Ilusões sensoriais Aproxime o seu rosto do desenho, até o nariz tocar, para fechar a ponte.

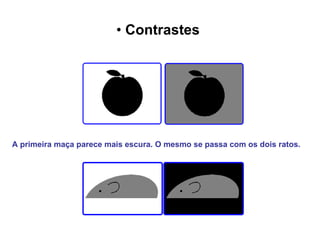

14. Contrastes A primeira maça parece mais escura. O mesmo se passa com os dois ratos.

15. Contrastes Tente contar os pontos pretos

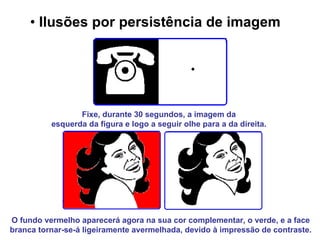

16. Ilusões por persistência de imagem Fixe, durante 30 segundos, a imagem da esquerda da figura e logo a seguir olhe para a da direita. O fundo vermelho aparecerá agora na sua cor complementar, o verde, e a face branca tornar-se-á ligeiramente avermelhada, devido à impressão de contraste.

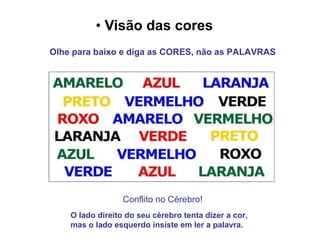

17. Visão das cores Olhe para baixo e diga as CORES, não as PALAVRAS O lado direito do seu cérebro tenta dizer a cor, mas o lado esquerdo insiste em ler a palavra. Conflito no Cérebro!

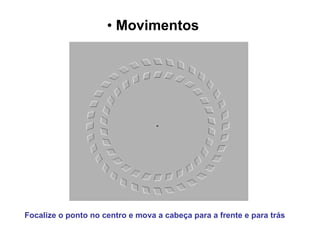

18. Movimentos Focalize o ponto no centro e mova a cabeça para a frente e para trás

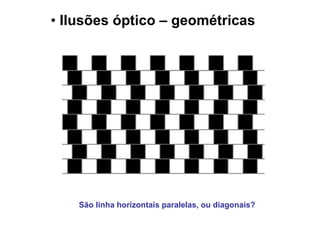

19. Ilusões óptico – geométricas São linha horizontais paralelas, ou diagonais?

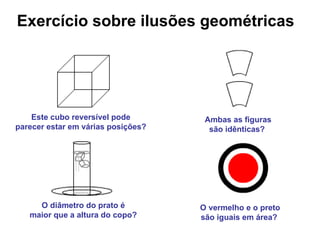

20. Exercício sobre ilusões geométricas O diâmetro do prato é maior que a altura do copo? Ambas as figuras são idênticas? O vermelho e o preto são iguais em área? Este cubo reversível pode parecer estar em várias posições?

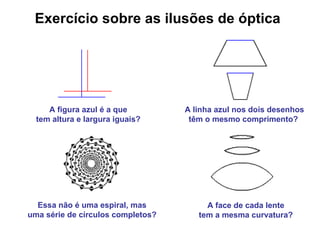

21. Exercício sobre as ilusões de óptica A linha azul nos dois desenhos têm o mesmo comprimento? A figura azul é a que tem altura e largura iguais? Essa não é uma espiral, mas uma série de círculos completos? A face de cada lente tem a mesma curvatura?

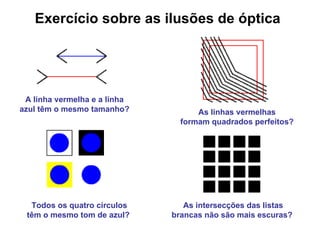

22. Exercício sobre as ilusões de óptica Todos os quatro círculos têm o mesmo tom de azul? A linha vermelha e a linha azul têm o mesmo tamanho? As linhas vermelhas formam quadrados perfeitos? As intersecções das listas brancas não são mais escuras?

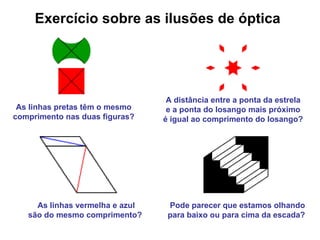

23. Exercício sobre as ilusões de óptica As linhas pretas têm o mesmo comprimento nas duas figuras? As linhas vermelha e azul são do mesmo comprimento? A distância entre a ponta da estrela e a ponta do losango mais próximo é igual ao comprimento do losango? Pode parecer que estamos olhando para baixo ou para cima da escada?

24. A Arte da Ilusão Imagens Duplas W. E. Hill 1915 Octavio Ocampo

25. A Arte da Ilusão Peter Brookes Charles Gillbert Imagens Duplas

26. A Arte da Ilusão Shigeo Fukuda Imagens Duplas

27. A Arte da Ilusão István Orosz René Magritte Imagens Impossíveis

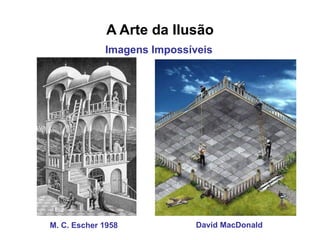

28. A Arte da Ilusão David MacDonald M. C. Escher 1958 Imagens Impossíveis

29. A Arte da Ilusão M. C. Escher Imagens Impossíveis

30. A Arte da Ilusão Archimboldo Imagens Ocultas

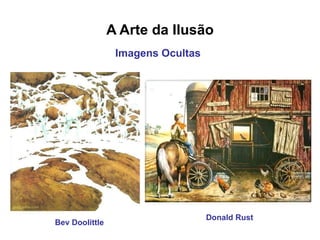

31. A Arte da Ilusão Donald Rust Bev Doolittle Imagens Ocultas

32. A Arte da Ilusão John Van Straalen Imagens Ocultas

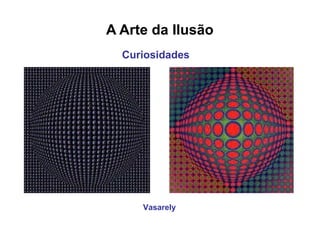

33. A Arte da Ilusão Vasarely Curiosidades

34. A Arte da Ilusão Sergio Buratto Curiosidades

35. www.ilusaodeotica.com/ Animação 1 Animação 2
