- 1. COLCHÃO MOLDÁVEL PARA BANHONO LEITO PROJETO DE OTIMIZAÇÃO GRUPO 3 DANIEL SIWIK OTAVIO TEIXEIRA PINTO RAFAEL KAMURA DE LUCCA TIAGO FILIPI LONGHI Porto Alegre, Dezembro de 2010

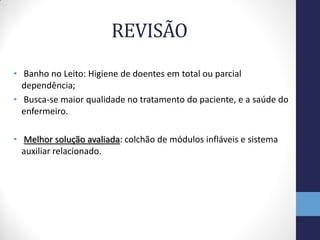

- 2. REVISÃO • Banho noLeito: Higiene de doentes em total ou parcial dependência; • Busca-se maior qualidade no tratamento do paciente, e a saúde do enfermeiro. • Melhor solução avaliada: colchão de módulos infláveis e sistema auxiliar relacionado.

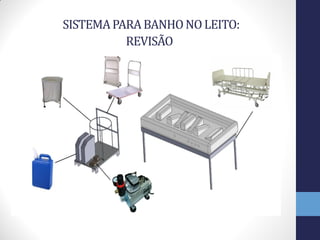

- 3. SISTEMA PARA BANHONO LEITO: REVISÃO

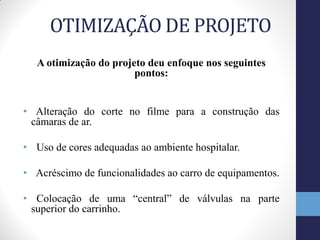

- 4. OTIMIZAÇÃO DE PROJETO A otimização do projeto deu enfoque nos seguintes pontos: • Alteração do corte no filme para a construção das câmaras de ar. • Uso de cores adequadas ao ambiente hospitalar. • Acréscimo de funcionalidades ao carro de equipamentos. • Colocação de uma “central” de válvulas na parte superior do carrinho.
- 5. ALTERAÇÃO DO CORTENO FILME PARA A CONSTRUÇÃO DAS CÂMARAS DE AR. Geometria Tolerâncias

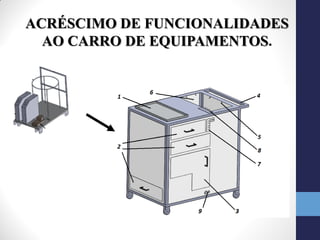

- 6. ACRÉSCIMO DE FUNCIONALIDADES AO CARRO DE EQUIPAMENTOS.
- 7. COLOCAÇÃO DE UMA“CENTRAL” DE VÁLVULAS NA PARTE SUPERIOR DO CARRINHO. Válvula de 3 vias e três posições

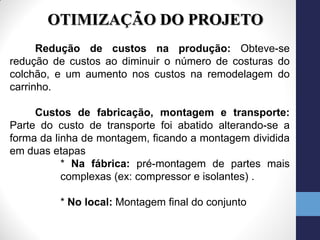

- 8. OTIMIZAÇÃO DO PROJETO Redução de custos na produção: Obteve-se redução de custos ao diminuir o número de costuras do colchão, e um aumento nos custos na remodelagem do carrinho. Custos de fabricação, montagem e transporte: Parte do custo de transporte foi abatido alterando-se a forma da linha de montagem, ficando a montagem dividida em duas etapas * Na fábrica: pré-montagem de partes mais complexas (ex: compressor e isolantes) . * No local: Montagem final do conjunto
- 9. OTIMIZAÇÃO DO PROJETO Observaçõessobre o custo geral do produto: O uso do equipamento é um custo que não existia anteriormente no procedimento de banho no leito. Porém este custo pode ser recuperado das seguintes maneiras: * Adicional ao preço da internação. * Diminuição no número de lesões entre os enfermeiros. * Propaganda positiva para o estabelecimento.
- 10.
- 11.

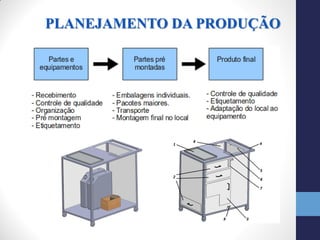

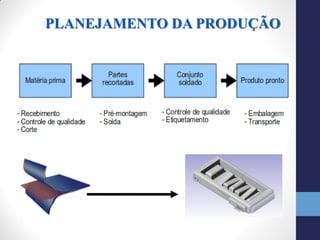

- 12. PLANEJAMENTO DA PRODUÇÃO Comoparte do processo produtivo pode-se chamar a atenção à formação de profissionais especializados, gerando: * Mais facilidade na aceitação do produto * Maior inserção no mercado. * Retorno de informações do usuário para os projetistas. * Estimulo de pesquisas em áreas relacionadas.

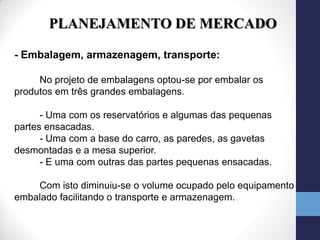

- 13. PLANEJAMENTO DE MERCADO -Embalagem, armazenagem, transporte: No projeto de embalagens optou-se por embalar os produtos em três grandes embalagens. - Uma com os reservatórios e algumas das pequenas partes ensacadas. - Uma com a base do carro, as paredes, as gavetas desmontadas e a mesa superior. - E uma com outras das partes pequenas ensacadas. Com isto diminuiu-se o volume ocupado pelo equipamento embalado facilitando o transporte e armazenagem.

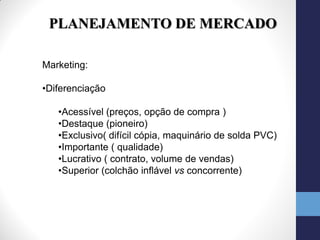

- 14. PLANEJAMENTO DE MERCADO Marketing: •Diferenciação •Acessível (preços, opção de compra ) •Destaque (pioneiro) •Exclusivo( difícil cópia, maquinário de solda PVC) •Importante ( qualidade) •Lucrativo ( contrato, volume de vendas) •Superior (colchão inflável vs concorrente)

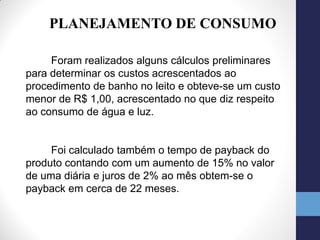

- 15. PLANEJAMENTO DE CONSUMO Foram realizados alguns cálculos preliminares para determinar os custos acrescentados ao procedimento de banho no leito e obteve-se um custo menor de R$ 1,00, acrescentado no que diz respeito ao consumo de água e luz. Foi calculado também o tempo de payback do produto contando com um aumento de 15% no valor de uma diária e juros de 2% ao mês obtem-se o payback em cerca de 22 meses.

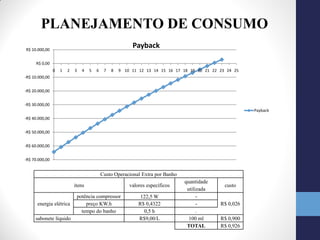

- 16. PLANEJAMENTO DE CONSUMO R$10.000,00 Payback R$ 0,00 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 -R$ 10.000,00 -R$ 20.000,00 -R$ 30.000,00 Payback -R$ 40.000,00 -R$ 50.000,00 -R$ 60.000,00 -R$ 70.000,00 Custo Operacional Extra por Banho quantidade itens valores específicos custo utilizada potência compressor 122,5 W - energia elétrica preço KW.h R$ 0,4322 - R$ 0,026 tempo do banho 0,5 h - sabonete líquido R$9,00/L 100 ml R$ 0,900 TOTAL R$ 0,926

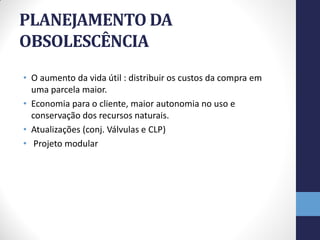

- 17. PLANEJAMENTO DA OBSOLESCÊNCIA • Oaumento da vida útil : distribuir os custos da compra em uma parcela maior. • Economia para o cliente, maior autonomia no uso e conservação dos recursos naturais. • Atualizações (conj. Válvulas e CLP) • Projeto modular

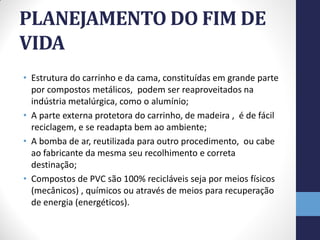

- 18. PLANEJAMENTO DO FIMDE VIDA • Estrutura do carrinho e da cama, constituídas em grande parte por compostos metálicos, podem ser reaproveitados na indústria metalúrgica, como o alumínio; • A parte externa protetora do carrinho, de madeira , é de fácil reciclagem, e se readapta bem ao ambiente; • A bomba de ar, reutilizada para outro procedimento, ou cabe ao fabricante da mesma seu recolhimento e correta destinação; • Compostos de PVC são 100% recicláveis seja por meios físicos (mecânicos) , químicos ou através de meios para recuperação de energia (energéticos).

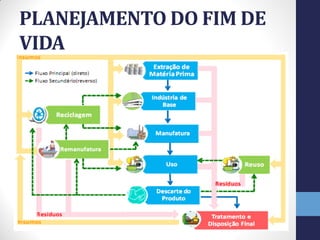

- 19. PLANEJAMENTO DO FIMDE VIDA

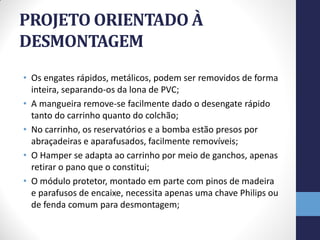

- 20. PROJETO ORIENTADO À DESMONTAGEM •Os engates rápidos, metálicos, podem ser removidos de forma inteira, separando-os da lona de PVC; • A mangueira remove-se facilmente dado o desengate rápido tanto do carrinho quanto do colchão; • No carrinho, os reservatórios e a bomba estão presos por abraçadeiras e aparafusados, facilmente removíveis; • O Hamper se adapta ao carrinho por meio de ganchos, apenas retirar o pano que o constitui; • O módulo protetor, montado em parte com pinos de madeira e parafusos de encaixe, necessita apenas uma chave Philips ou de fenda comum para desmontagem;
- 21. TENDÊNCIAS EVOLUTIVAS • Sistematotalmente integrado no hospital, com o aparelhamento já acoplado na parede, e o colchão parte constitutivo da cama; • Eletroestimulação muscular, massagem por pressão e vibração; • Auto secagem do paciente, por meio de ventiladores de ar quente controlados, reduzir a propagação de infecções e bactérias desenvolvidas por umidade ; • Longo Prazo: Nanomedicina.
- 22.
- 23.
- 24.
- 25.
