O documento discute os benefícios e oportunidades de uma abordagem sustentável para construção, incluindo maior eficiência no uso de recursos, conforto e saúde para os usuários, e menor emissão de gases do efeito estufa. A abordagem envolve planejamento integrado, monitoramento de resultados e projetos que se adaptem ao clima local.

1. HOLCIM, Construir
Nov 2008
Alexandra Lichtenberg ● Ecohouse Urca
Ecohouse Urca
Beneficios e Oportunidades da
Abordagem Sustentavel

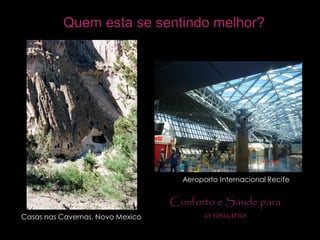

2. Quem esta se sentindo melhor?

3. Casas nas Cavernas, Novo Mexico
Aeroporto Internacional Recife
Conforto e Saude para
o usuario
Quem esta se sentindo melhor?

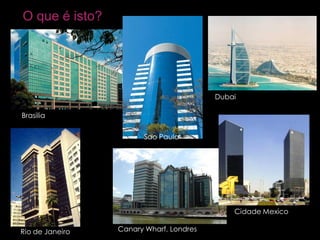

4. O que é isto?
Canary Wharf, Londres
Brasilia
Rio de Janeiro
Sao Paulo
Cidade Mexico
Dubai

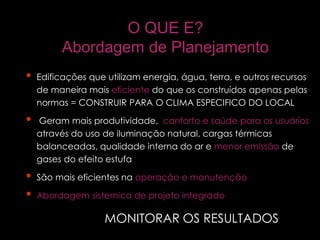

5. O QUE E?
Abordagem de Planejamento
Inhabitants/ vehicle 1,93
• Edificações que utilizam energia, água, terra, e outros recursos
de maneira mais eficiente do que os construídos apenas pelas
normas = CONSTRUIR PARA O CLIMA ESPECIFICO DO LOCAL
• Geram mais produtividade, conforto e saúde para os usuários
através do uso de iluminação natural, cargas térmicas
balanceadas, qualidade interna do ar e menor emissão de
gases do efeito estufa
• São mais eficientes na operação e manutenção
• Abordagem sistemica de projeto integrado
MONITORAR OS RESULTADOS

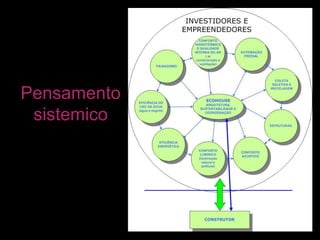

6. Pensamento
sistemico
Inhabitants/ vehicle 1,93

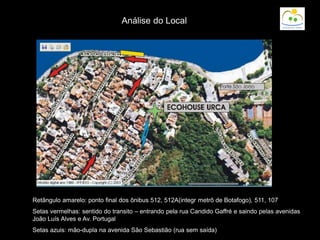

7. Análise do Local
Retângulo amarelo: ponto final dos ônibus 512, 512A(integr metrô de Botafogo), 511, 107
Setas vermelhas: sentido do transito – entrando pela rua Candido Gaffré e saindo pelas avenidas
João Luís Alves e Av. Portugal
Setas azuis: mão-dupla na avenida São Sebastião (rua sem saída)

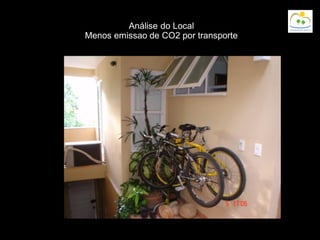

8. Análise do Local
Menos emissao de CO2 por transporte

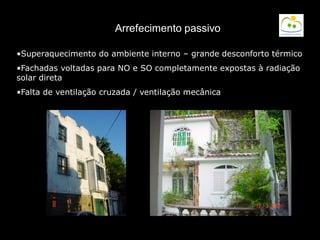

9. Arrefecimento passivo
•Superaquecimento do ambiente interno – grande desconforto térmico
•Fachadas voltadas para NO e SO completamente expostas à radiação
solar direta
•Falta de ventilação cruzada / ventilação mecânica

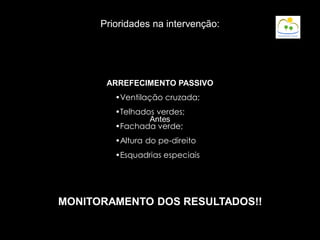

10. ARREFECIMENTO PASSIVO
•Ventilação cruzada;
•Telhados verdes;
•Fachada verde;
•Altura do pe-direito
•Esquadrias especiais
MONITORAMENTO DOS RESULTADOS!!
Prioridades na intervenção:

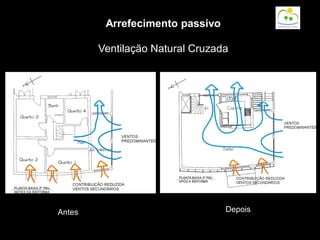

11. Arrefecimento passivo
Ventilação Natural Cruzada
Antes Depois

12. Fachadas Verdes
Arrefecimento passivo

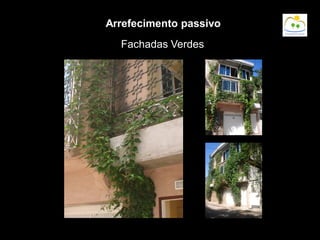

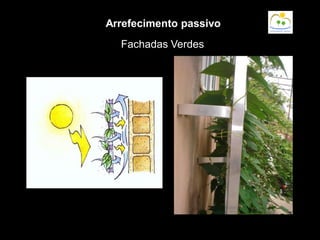

13. Fachadas Verdes
Arrefecimento passivo

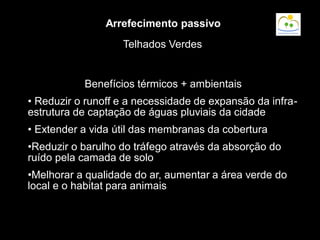

14. Benefícios térmicos + ambientais
• Reduzir o runoff e a necessidade de expansão da infra-
estrutura de captação de águas pluviais da cidade
• Extender a vida útil das membranas da cobertura
•Reduzir o barulho do tráfego através da absorção do
ruído pela camada de solo
•Melhorar a qualidade do ar, aumentar a área verde do
local e o habitat para animais
Telhados Verdes
Arrefecimento passivo

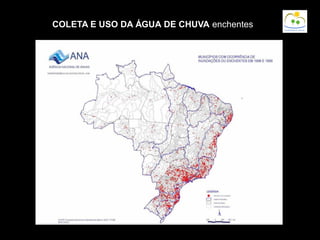

15. COLETA E USO DA ÁGUA DE CHUVA enchentes

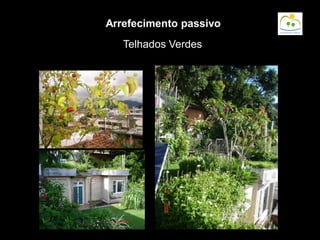

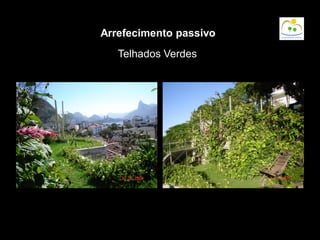

16. Telhados Verdes
Arrefecimento passivo

17. Telhados Verdes
Arrefecimento passivo

18. Telhados Verdes
Arrefecimento passivo

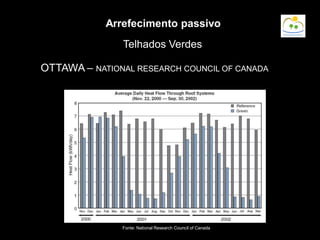

19. OTTAWA – NATIONAL RESEARCH COUNCIL OF CANADA
Fonte: National Research Council of Canada
Telhados Verdes
Arrefecimento passivo

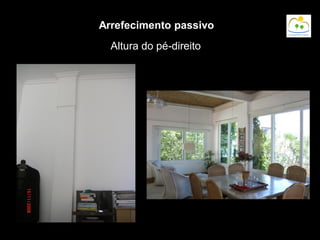

20. Altura do pé-direito
Arrefecimento passivo

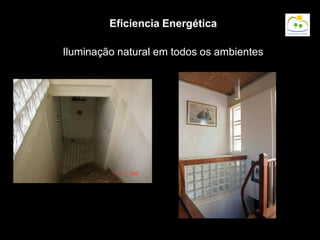

21. Iluminação natural em todos os ambientes
Eficiencia Energética

22. Aquecimento solar de água
Eficiencia Energética

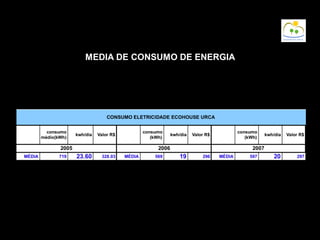

23. MEDIA DE CONSUMO DE ENERGIA

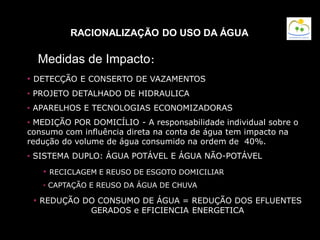

24. RACIONALIZAÇÃO DO USO DA ÁGUA
• DETECÇÃO E CONSERTO DE VAZAMENTOS
• PROJETO DETALHADO DE HIDRAULICA
• APARELHOS E TECNOLOGIAS ECONOMIZADORAS
• MEDIÇÃO POR DOMICÍLIO - A responsabilidade individual sobre o
consumo com influência direta na conta de água tem impacto na
redução do volume de água consumido na ordem de 40%.
• SISTEMA DUPLO: ÁGUA POTÁVEL E ÁGUA NÃO-POTÁVEL
• RECICLAGEM E REUSO DE ESGOTO DOMICILIAR
• CAPTAÇÃO E REUSO DA ÁGUA DE CHUVA
• REDUÇÃO DO CONSUMO DE ÁGUA = REDUÇÃO DOS EFLUENTES
GERADOS e EFICIENCIA ENERGETICA
Medidas de Impacto:

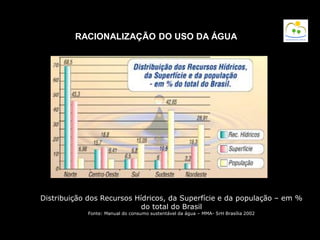

25. RACIONALIZAÇÃO DO USO DA ÁGUA
Distribuição dos Recursos Hídricos, da Superfície e da população – em %
do total do Brasil
Fonte: Manual do consumo sustentável da água – MMA- SrH Brasília 2002

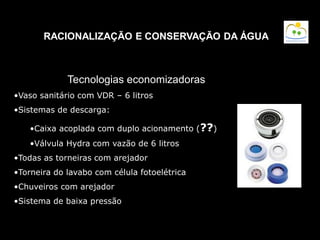

26. RACIONALIZAÇÃO E CONSERVAÇÃO DA ÁGUA
Tecnologias economizadoras
•Vaso sanitário com VDR – 6 litros
•Sistemas de descarga:
•Caixa acoplada com duplo acionamento (??)
•Válvula Hydra com vazão de 6 litros
•Todas as torneiras com arejador
•Torneira do lavabo com célula fotoelétrica
•Chuveiros com arejador
•Sistema de baixa pressão

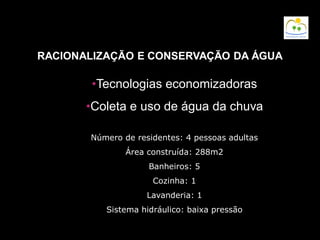

27. RACIONALIZAÇÃO E CONSERVAÇÃO DA ÁGUA
•Tecnologias economizadoras
•Coleta e uso de água da chuva
Número de residentes: 4 pessoas adultas
Área construída: 288m2
Banheiros: 5
Cozinha: 1
Lavanderia: 1
Sistema hidráulico: baixa pressão

28. RACIONALIZAÇÃO E CONSERVAÇÃO DA ÁGUA
•Economias (médias) geradas pela coleta e uso de água da chuva, e pelo uso
de equipamentos economizadores

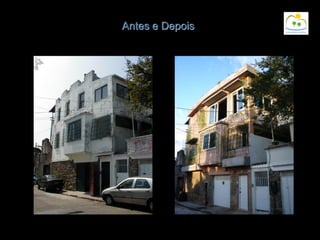

30. Antes e Depois

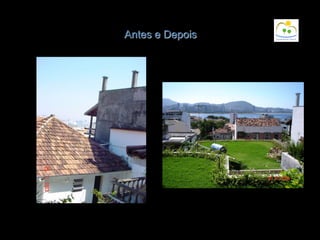

31. Antes e Depois

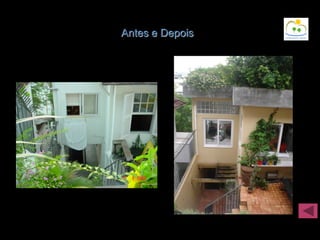

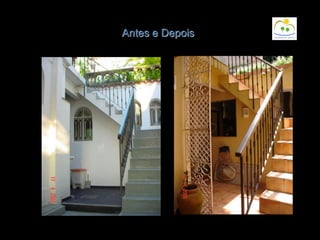

32. Antes e Depois

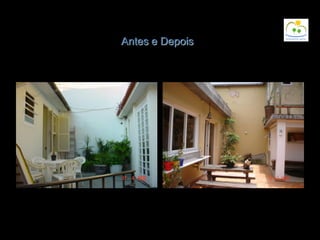

33. Antes e Depois

34. Antes e Depois

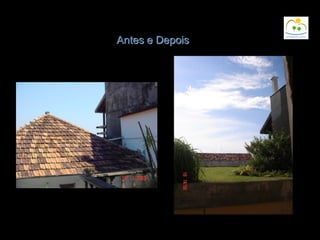

35. Antes e Depois

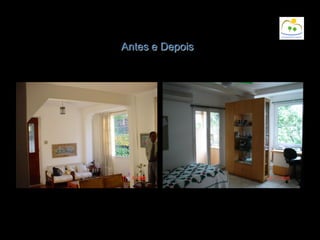

36. Antes e Depois

37. Depois

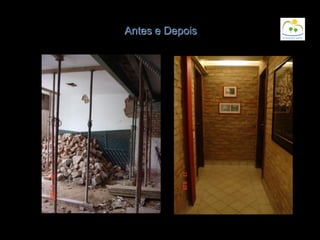

38. Antes e Depois

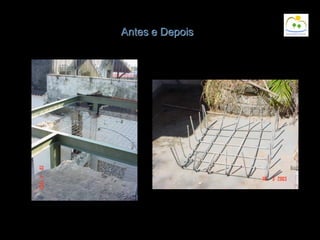

39. Antes e Depois

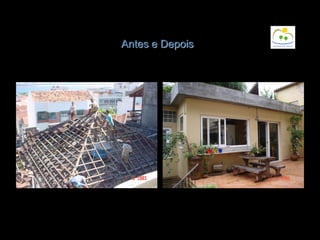

40. Antes e Depois

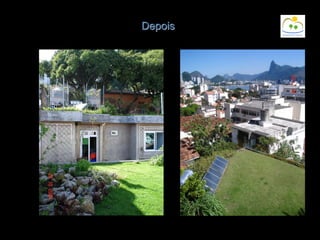

41. Depois

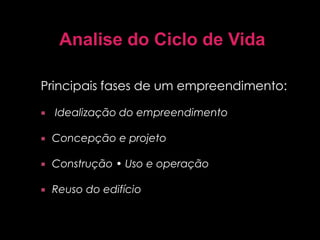

42. Analise do Ciclo de Vida
Principais fases de um empreendimento:
 Idealização do empreendimento
 Concepção e projeto
 Construção • Uso e operação
 Reuso do edifício

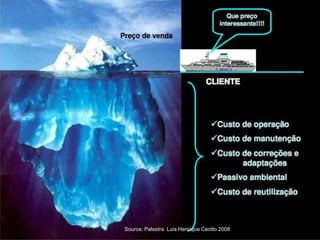

43. Mudanca da alocacao de recursos
Source: Benefits of High Performance Buildings – US DOE
Source: Palestra Luis Henrique Ceotto 2008

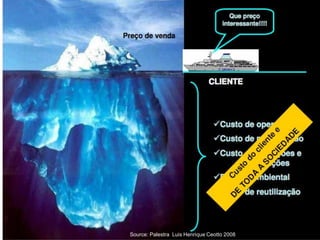

44. Source: Benefits of High Performance Buildings – US DOE
Source: Palestra Luis Henrique Ceotto 2008
Source: Palestra Luis Henrique Ceotto 2008

45. Custo do Ciclo de Vida e Projeto Integrado

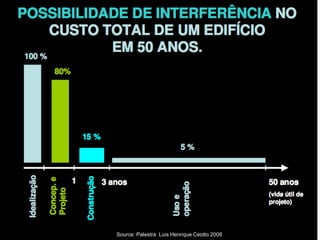

46. Source: Palestra Luis Henrique Ceotto 2008

47. Obrigado!
alexandra@ecohouse.
com.br
