Este documento descreve o projeto de uma rede estruturada entre duas salas de 10x10m, incluindo os equipamentos, cabos e configurações necessárias. O objetivo é mostrar os custos e conhecimentos para construir uma rede complexa. É fornecido um orçamento detalhado dos componentes como switches, patch panels, cabos e tomadas.

1. Projeto final Módulo 4
Trabalho de Arquitetura de Computadores
Escola Gil Vicente
Prof.: Filipe Pereira
FEITO POR PETRO E YEVGEN NºS
13 E 17 11ºGI

3. Introdução
Neste trabalho vamos fazer um layout de uma rede estruturada entre duas
salas com as dimensões de 10x10m.
Objetivo
O objetivo é mostrar os custos, equipamentos ativos, passivos e os
conhecimentos necessários para construir uma rede mais ou menos complexa.
Caracterização da cablagem estruturada
Cabos:
o UTP Cat-6 – funciona em rede com frequência até 250MHz,
possui bitola 24AWG, tem uma taxa de transmissão 1Gbps;
o Cabo de Rede RJ-45 – esse cabo vamos usar para as ligações
entre os equipamentos.
Calha Técnica:
o Calha Técnica é utilizada para esconder e proteger os cabos que
vão ser utilizados, também dá um aspeto melhor da pefomance.
Armário:
o Armário ou bastidor – serve para juntarmos o equipamento todo
protegido só num sitio.
Tomadas:
o Tomadas de alimentação – servem para alimentar equipamento
físico.
o Tomadas RJ-45 – servem para ligar os cabos RJ-45.

4. Caracterização do equipamento ativo
Router/Modem:
o Router – serve para ligar a rede interna (LAN) a internet (WAN),
também distribui os IPs na LAN (caso se esteja ativo o servidor
DHCP).
Switch:
o Switch –junta os PCs todos numa rede.
Access Point
o Access Point – é o ponto de acesso de Wi-Fi.
Configurações do equipamento ativo
1.Configurar o Router:
Para aceder as configurações do router é preciso ligar o router ao PC:
1 – Temos que ligar o nosso PC com cabo de rede da porta LAN do router;
2 – Temos que ligar o router a internet.
Depois de ter feito isso, acedemos as configurações do router através do
browser ao introduzirmos o IP 192.168.0.1, digitamos o username e a
password, normalmente é admin e a password deixamos em branco.
2.Configurar o servidor DHCP (distribui IPs automaticamente):
Para configurar o servidor DHCP é preciso entrar nas configurações do router,
escolher opção “Configurar servidor DHCP” no campo State por Enabled.

5. 3.Configurar o ponto de acesso, Wi-Fi:
A Wi-Fi é configurada depois de entrarmos na configuração do router. Depois
de entrarmos carregamos na opção “Wireless settings”, vai aparecer uma
janela com vários menus é só escolher o “Manual Wireless Network Setup”.
A primeira alteração à configuração do router deverá ser na WAN para que o
router possa agir como um modem e se consiga ligar ao nosso ISP. A seguir
vamos configurar o acesso sem fios do router. Assim, na zona referente à
Wireless ou WALAN devemos alterar o tipo de segurança para WPA2 com cifra
TKIP, AES ou ambas e introduzir a palavra-chave que irá proteger a rede de
intruzos. No fim da configuração devem-se aplicar as alterações e reiniciar o
router.
Aqui vou pôr a configuração correcta da própria configuração Wi-Fi:
1. Enable Wireless: marcamos esse campo;
2. Wireless Network Name(SSID): Nome da futura rede;
3. 802.11 Mode: 802.11 Mixed(n/g/b) modo padrão utilizado;
4. Enable Auto Channel Selection: marcamos esse campo;
5. Wireless Channel: é definido automaticamente;
6. Transmission Rate: é configurado automaticamente;
7. WMM Enable: é configurado automaticamente, se não for temos que marcar
esse campo;
8. Channel Width: é configurado automaticamente, se não for pomos 20MHz
9. Enable Hidden Wireless: não marcamos esse campo;
10. Wireless security mode: temos que definir a maior segurança de rede
possível, que é a WPA/WPA2;
11. Cipher Type: definimos a opção AES;
12. Network Key: password da rede.
Depois de preencher esses campos gravamos a configuração carregando no
botão “Save Settings”.

6. Orçamento detalhado/total
Equipamento/Modelo Preço Quantidade
Tomadas OEM 6.46€ 64
Cabos RJ45 7.56€ 70m
Router ASUS SuperSpeedN Wireless 300Mbps 42.90€ 1
4X10/100 -RT-N12_C1
Bastidor 19-18U Custo RackMatic baixa e inferior 265.09€ 1
600
TP-LINK Switch 48 portas 10/100 Mbps TL-SF1048 89.90€ 1
RJ45 Cat6 patch painel FTP 1U 24 preta 88.68€ 1
Calha 16x10mm Branca 2 Metros com Cola Adesiva 2.45€ 70M
Tomada Keystone RJ45/CAT5E 1.60€ 30
Total: 1648.71€
Consideraçõesfinais
Чувак сюда макет нарисованный вставь, и немного в общем за трабалю расскажи, что мы
использовали, в общем для чего это мы описывали, ну кароч ты понял )

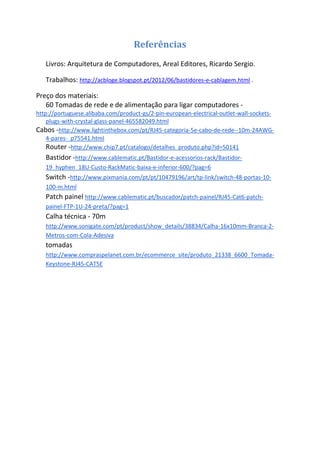

7. Referências
Livros: Arquitetura de Computadores, Areal Editores, Ricardo Sergio.
Trabalhos: http://acbloge.blogspot.pt/2012/06/bastidores-e-cablagem.html .
Preço dos materiais:
60 Tomadas de rede e de alimentação para ligar computadores -
http://portuguese.alibaba.com/product-gs/2-pin-european-electrical-outlet-wall-sockets-
plugs-with-crystal-glass-panel-465582049.html
Cabos -http://www.lightinthebox.com/pt/RJ45-categoria-5e-cabo-de-rede--10m-24AWG-
4-pares-_p75541.html
Router -http://www.chip7.pt/catalogo/detalhes_produto.php?id=50141
Bastidor -http://www.cablematic.pt/Bastidor-e-acessorios-rack/Bastidor-
19_hyphen_18U-Custo-RackMatic-baixa-e-inferior-600/?pag=6
Switch -http://www.pixmania.com/pt/pt/10479196/art/tp-link/switch-48-portas-10-
100-m.html
Patch painel http://www.cablematic.pt/buscador/patch-painel/RJ45-Cat6-patch-
painel-FTP-1U-24-preta/?pag=1
Calha técnica - 70m
http://www.sonigate.com/pt/product/show_details/38834/Calha-16x10mm-Branca-2-
Metros-com-Cola-Adesiva
tomadas
http://www.compraspelanet.com.br/ecommerce_site/produto_21338_6600_Tomada-
Keystone-RJ45-CAT5E
