Este documento descreve a caracterização e configuração de uma rede estruturada em uma empresa, incluindo cabos, calhas, armário de rede, tomadas e equipamentos ativos como router, switch e access point. Fornece detalhes e modelos selecionados para cada componente assim como instruções para configurar o router e rede wireless.

1. Capa
Cristian Lefter Nº5
Emil Andriuta Nº6
Pedro Casanova Nº11

2. Índice
Capa ............................................................................................................................................... 1
Introdução ..................................................................................................................................... 3
Objetivo do projeto ....................................................................................................................... 3
Caracterização da cablagem estruturada...................................................................................... 3
Cabos ............................................................................................................................................. 3
Calhas técnicas .............................................................................................................................. 3
Armário.......................................................................................................................................... 4
Tomadas, etc. ................................................................................................................................ 4
Caracterização do equipamento ativo .......................................................................................... 5
Router/modem.......................................................................................................................... 5
Switch ........................................................................................................................................ 5
Access Point............................................................................................................................... 6
Configurações do equipamento ativo ........................................................................................... 6
Configuração Router ................................................................................................................. 6
Configuração da rede wireless .................................................................................................. 7
Orçamento detalhado/total .......................................................................................................... 7
Considerações finais ...................................................................................................................... 7
Referências .................................................................................................................................... 7

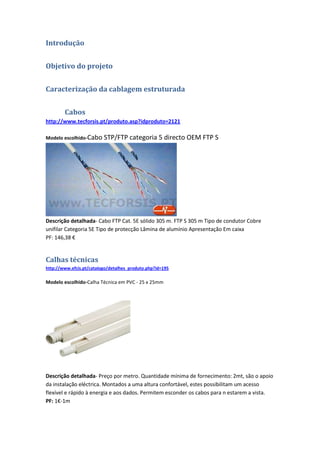

3. Introdução
Objetivo do projeto
Caracterização da cablagem estruturada
Cabos
http://www.tecforsis.pt/produto.asp?idproduto=2121
Modelo escolhido-Cabo STP/FTP categoria 5 directo OEM FTP S
Descrição detalhada- Cabo FTP Cat. 5E sólido 305 m. FTP S 305 m Tipo de condutor Cobre
unifilar Categoria 5E Tipo de protecção Lâmina de alumínio Apresentação Em caixa
PF: 146,38 €
Calhas técnicas
http://www.efcis.pt/catalogo/detalhes_produto.php?id=195
Modelo escolhido-Calha Técnica em PVC - 25 x 25mm
Descrição detalhada- Preço por metro. Quantidade mínima de fornecimento: 2mt, são o apoio
da instalação eléctrica. Montados a uma altura confortável, estes possibilitam um acesso
flexível e rápido à energia e aos dados. Permitem esconder os cabos para n estarem a vista.
PF: 1€-1m

4. Armário
http://www.bakaus-portugal.com/index.php?act=viewProd&productId=488
Modelo escolhido-771 - Bastidor Rack 19" com 6 U
Descrição detalhada-
■ Armário mural com 6 U de altura (U=44,45 mm)
■ Dimensões: 600 mm de largura X 362 mm de altura X 545 mm (470 mm úteis) de
profundidade
■ Inclui guias verticais ajustáveis em profundidade
■ Porta com vidro de segurança e fechadura com chave
■ Porta traseira metálica com espaço amplo para cablagem e fechadura lateral
■ Fabricado em aço
■ Côr: Preto
Preço:€136.50
Tomadas
http://www.cablematic.pt/Componentes-de-rede-Ethernet/Caixa-80x80-parede-ou-duto-com-1-RJ45-UTP-Cat6-
568B/?pag=5
Modelo escolhido-Caixa 80x80 parede ou duto com 1 RJ45 UTP Cat6 568B;
Descrição detalhada- Placa com um conector RJ45-Female e apoios para ser instalado em uma
caixa embutida ou universal para ser instalado diretamente em uma calha. Mecanismo para
conectar cabo de par trançado UTP Cat6 compatível com a fiação regulamentos TIA-568A e
TIA-568B. Frente de plástico branco e marfim. Estrutura metálica interna para a força e
escudo. O cabo está ligado a um bloco de8 conectores on-line em cada conector tem cor
codificada impressa. Fornecido com parafusos e janela rótulo para escrever o código do
conector.
PF: 3.78€

5. Caracterização do equipamento ativo
Router/modem
Um router é um equipamento de interligação entre redes distintas.Representa um nó
da rede, por exemplo numa empresa, numa organização ou numa escola.
É o equipamento responsável por ligar a rede interna à rede externa à Internet.
Modelo:DLINK WIRELESS 150 WITH 4PORT
Descrição:Conectividade wireless para
compartilhar o acesso à Internet na residência
com velocidade de até 150Mbps cliente
Wireless 11N.O router utiliza a tecnologia
Wireless 150, que oferece maior velocidade e
cobertura que os padrões 802.11g/b.O DIR-600
também inclui um switch Ethernet integrado de
4 portas 10/100 BASE-TX que lhe oferece
flexibilidade para conectar computadores por
cabo à rede.Inclui um firewall que protege sua
rede de ataques maliciosos (hackers).Oferece
uma conexão de alta velocidade ao se conectar
a outros dispositivos Wireless 150 ou 802.11n,
atingindo uma velocidade de até 150 Mbps.
Preço: 32.26 €
Switch
Disponível em:
http://www.izideal.pt/p13990403/dlink-wireless-
150-with-4port/
Um Switch permite interligar vários equipamentos de rede mas não prejudica a
performance da rede.Tem interface de rede elétrica ou ótica bem como operar a várias
velocidades (10/100/1000/10 000 Mb/s).Alguns têm a capacidade de criar rede
virtuais (VLAN) que são importantes quando se pretende separar o tráfego de uma
rede.

6. Modelo: Switch SMC EdgeCore 24X10/ 100+4GigaCombo Rack19" - ES3528M
Descrição: Empilhável: Sim; Tecnologia da conectividade: Com fios; Número de
trunks: 8; Número de portas: 16; Montagem em prateleira: 1U; Velocidade
máxima de transferência de dados: 1 Gbit/s; Velocidade de transmissão de dados:
10/100/1000 Mbit/s; Capacidade de routing/switching: 36 Gbit/s;
Preço:179,00€
Disponível em:http://www.chip7.pt/catalogo/detalhes_produto.php?id=50362
Access Point
Para oAccess Point não vai ser utilizado um equipamento novo, porque será configurado no
router apresentado anteriormente.
Configurações do equipamento ativo
Configuração Router
R: Ligardirectamente o computador ao router através de um cabo de rede (STP/UTP).
Se orouter tiver mais de uma porta de rede, podemos ligar o computador a
qualqueruma delas, para além desteroter ser modem e AcessPoint também é
consideradoumswitch.
1-Devemosdigitar num web browser o IP (192.168.0.1).
2-Será solicitado um conjunto utilizador/chave que se encontra no manual
deconfiguração do equipamento.
3-Depoisde introduzidos os dados, será mostrada a página principal de configuração
donossorouter. Qualquer equipamento desta natureza possui um wizard. A
primeiraalteração á configuração do router deverá ser na WAN para que o router
possaagir como um modem, e se consiga ligar ao nosso ISP.
4-Para isso é necessário introduzir o username e a password dados pelo ISP.
5-Configuraro acesso sem fios do router com segurança. NA zona WLAN devemos
alterar o tipode segurança para WPA2 e introduzir a palavra chave (superior a
9cataracteres), no final deve-se aplicar as alterações e reiniciar o router.

7. Configuraçãoda rede wireless
Temos que entrar no wireless seting, clicar em manual Wireless Network setupmarcar
a opção enable wireless; no campo Wireless network nametemos que dar um nome
para rede wireless: ECP; depois temos que marcar enable auto channelselection; em
securitymode temos que escolher a opção Enable WPA2 Wirelesssecurity (enhanced);
emChiperType temos que escolher a opção AES; em Network Key temos que dar uma
senha para segurança com o mínimo 8 dígitos exemplo: 12345678; depois de isso tudo
temos que clicar em saveseting para salvar as configurações.
Orçamento detalhado/total
Considerações finais
Para verificar o wireless temos que localizar na rede wireles: ECP; utilizando o software
do seu sistema operativo
Introduzimos a senha de segurança e fazemos conecção; confirme o acesso a internet
a acesso a um site a sua preferência.~
Referências
http://www.tecforsis.pt/produto.asp?idproduto=2121
http://www.efcis.pt/catalogo/detalhes_produto.php?id=195
http://www.chip7.pt/catalogo/detalhes_produto.php?id=50362
http://www.izideal.pt/p13990403/dlink-wireless-150-with-4port/
http://www.cablematic.pt/Componentes-de-rede-Ethernet/Caixa-80x80-parede-ou-duto-
com-1-RJ45-UTP-Cat6-568B/?pag=5
http://www.bakaus-portugal.com/index.php?act=viewProd&productId=488
