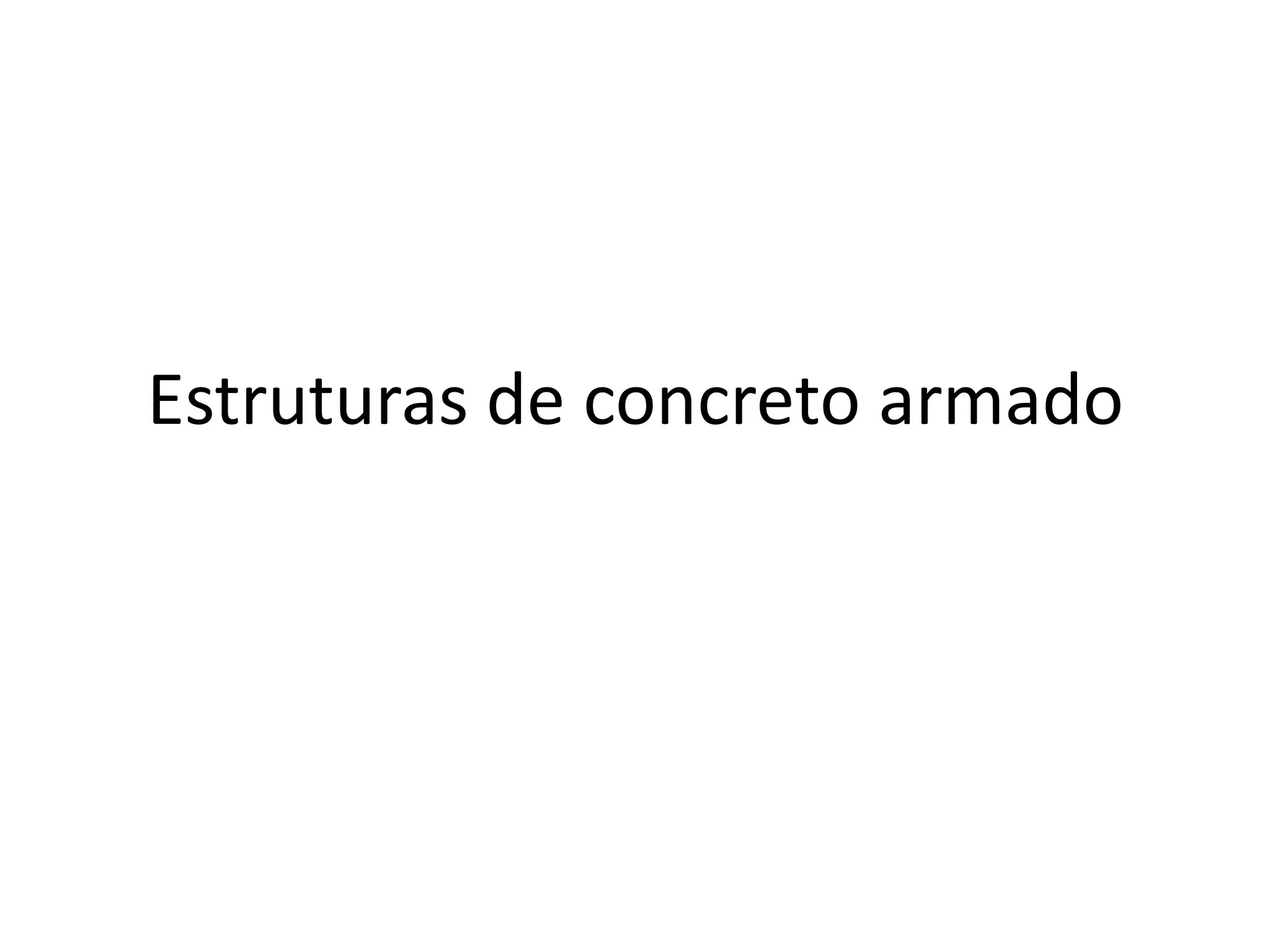

- 1. Estruturas de concretoarmado

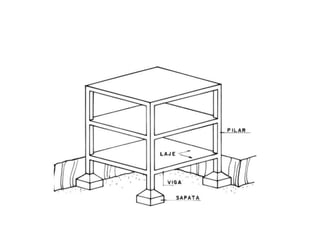

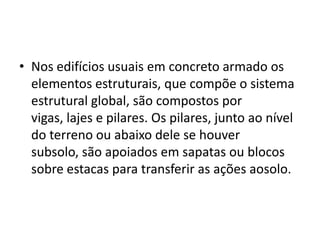

- 2. • Nos edifíciosusuais em concreto armado os elementos estruturais, que compõe o sistema estrutural global, são compostos por vigas, lajes e pilares. Os pilares, junto ao nível do terreno ou abaixo dele se houver subsolo, são apoiados em sapatas ou blocos sobre estacas para transferir as ações aosolo.

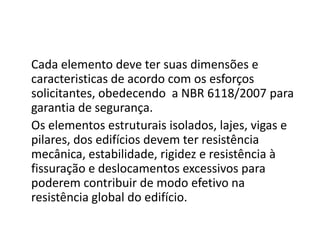

- 4. Cada elemento deveter suas dimensões e caracteristicas de acordo com os esforços solicitantes, obedecendo a NBR 6118/2007 para garantia de segurança. Os elementos estruturais isolados, lajes, vigas e pilares, dos edifícios devem ter resistência mecânica, estabilidade, rigidez e resistência à fissuração e deslocamentos excessivos para poderem contribuir de modo efetivo na resistência global do edifício.

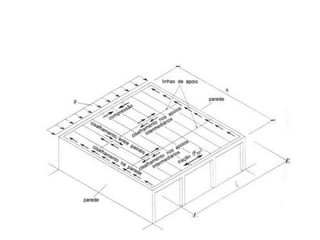

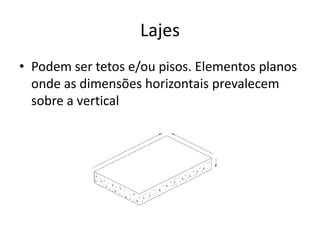

- 6. Lajes • Podem sertetos e/ou pisos. Elementos planos onde as dimensões horizontais prevalecem sobre a vertical

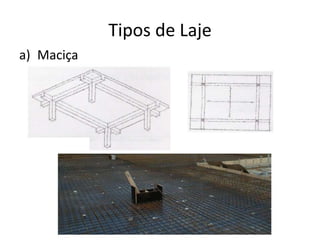

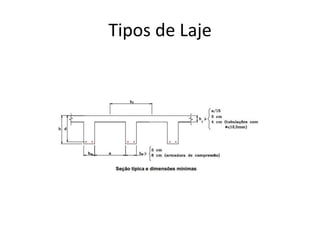

- 7. Tipos de Laje a)Maciça

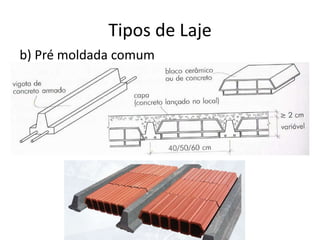

- 8. Tipos de Laje b)Pré moldada comum

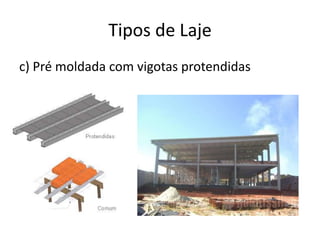

- 9. Tipos de Laje c)Pré moldada com vigotas protendidas

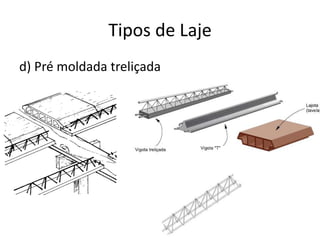

- 10. Tipos de Laje d)Pré moldada treliçada

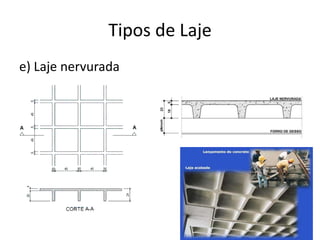

- 11. Tipos de Laje e)Laje nervurada
- 12.

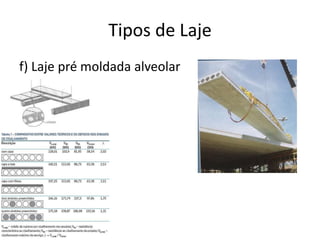

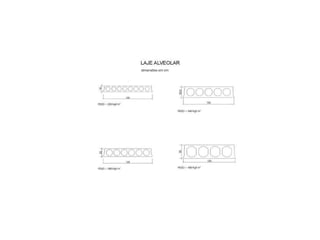

- 13. Tipos de Laje f)Laje pré moldada alveolar

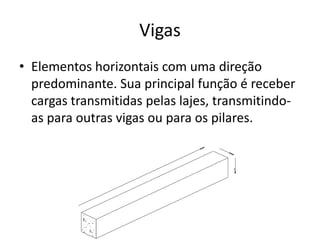

- 15. Vigas • Elementos horizontaiscom uma direção predominante. Sua principal função é receber cargas transmitidas pelas lajes, transmitindoas para outras vigas ou para os pilares.

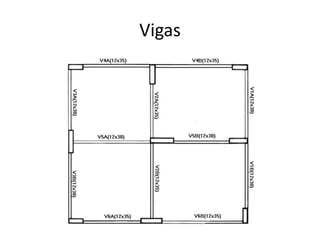

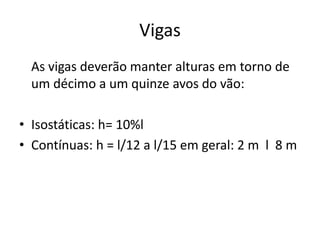

- 16. Vigas As vigas deverãomanter alturas em torno de um décimo a um quinze avos do vão: • Isostáticas: h= 10%l • Contínuas: h = l/12 a l/15 em geral: 2 m l 8 m
- 17.

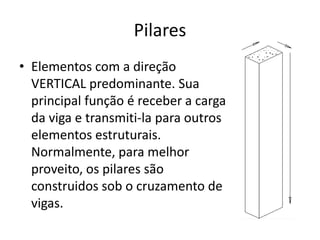

- 18. Pilares • Elementos coma direção VERTICAL predominante. Sua principal função é receber a carga da viga e transmiti-la para outros elementos estruturais. Normalmente, para melhor proveito, os pilares são construidos sob o cruzamento de vigas.

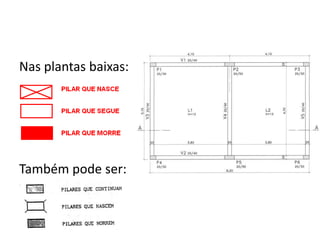

- 19. Nas plantas baixas: Tambémpode ser:

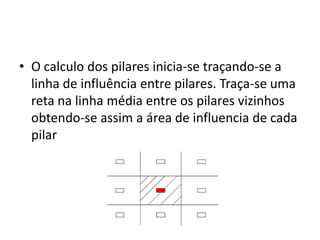

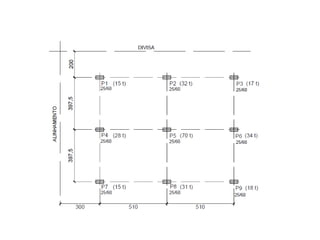

- 21. • O calculodos pilares inicia-se traçando-se a linha de influência entre pilares. Traça-se uma reta na linha média entre os pilares vizinhos obtendo-se assim a área de influencia de cada pilar

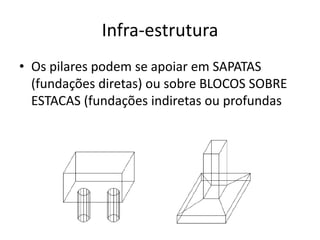

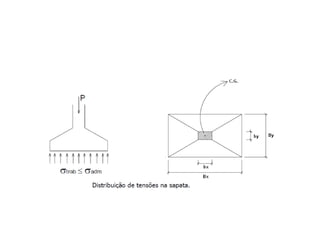

- 22. Infra-estrutura • Os pilarespodem se apoiar em SAPATAS (fundações diretas) ou sobre BLOCOS SOBRE ESTACAS (fundações indiretas ou profundas

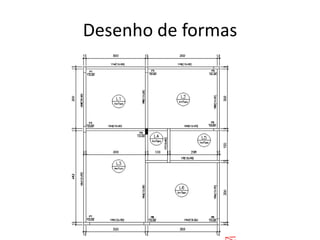

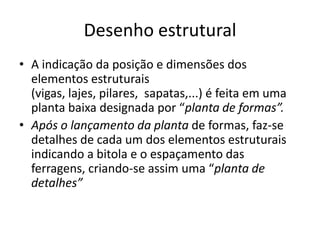

- 24. Desenho estrutural • Aindicação da posição e dimensões dos elementos estruturais (vigas, lajes, pilares, sapatas,...) é feita em uma planta baixa designada por “planta de formas”. • Após o lançamento da planta de formas, faz-se detalhes de cada um dos elementos estruturais indicando a bitola e o espaçamento das ferragens, criando-se assim uma “planta de detalhes”

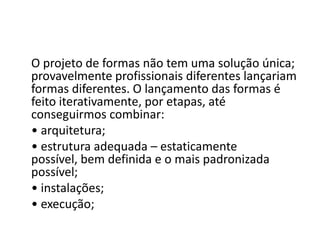

- 25. O projeto deformas não tem uma solução única; provavelmente profissionais diferentes lançariam formas diferentes. O lançamento das formas é feito iterativamente, por etapas, até conseguirmos combinar: • arquitetura; • estrutura adequada – estaticamente possível, bem definida e o mais padronizada possível; • instalações; • execução;

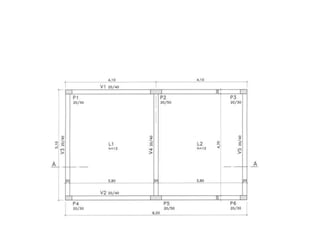

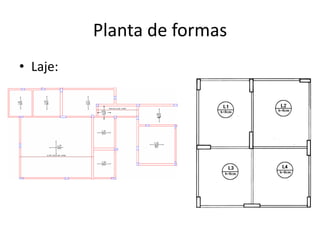

- 26. Planta de formas •Laje:

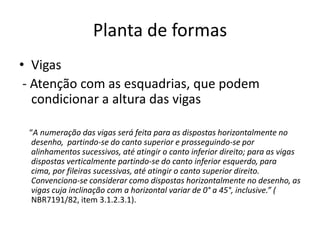

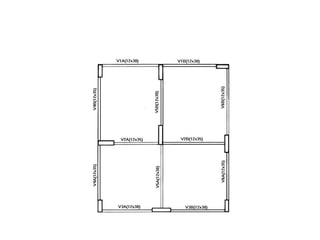

- 27. Planta de formas •Vigas - Atenção com as esquadrias, que podem condicionar a altura das vigas “A numeração das vigas será feita para as dispostas horizontalmente no desenho, partindo-se do canto superior e prosseguindo-se por alinhamentos sucessivos, até atingir o canto inferior direito; para as vigas dispostas verticalmente partindo-se do canto inferior esquerdo, para cima, por fileiras sucessivas, até atingir o canto superior direito. Convenciona-se considerar como dispostas horizontalmente no desenho, as vigas cuja inclinação com a horizontal variar de 0° a 45°, inclusive.” ( NBR7191/82, item 3.1.2.3.1).

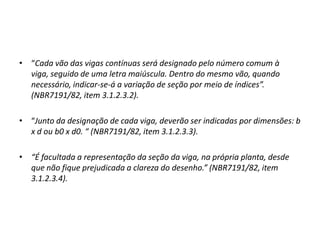

- 28. • “Cada vãodas vigas contínuas será designado pelo número comum à viga, seguido de uma letra maiúscula. Dentro do mesmo vão, quando necessário, indicar-se-á a variação de seção por meio de índices”. (NBR7191/82, item 3.1.2.3.2). • “Junto da designação de cada viga, deverão ser indicadas por dimensões: b x d ou b0 x d0. “ (NBR7191/82, item 3.1.2.3.3). • “É facultada a representação da seção da viga, na própria planta, desde que não fique prejudicada a clareza do desenho.” (NBR7191/82, item 3.1.2.3.4).

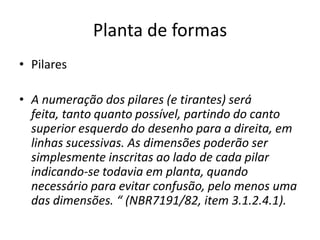

- 30. Planta de formas •Pilares • A numeração dos pilares (e tirantes) será feita, tanto quanto possível, partindo do canto superior esquerdo do desenho para a direita, em linhas sucessivas. As dimensões poderão ser simplesmente inscritas ao lado de cada pilar indicando-se todavia em planta, quando necessário para evitar confusão, pelo menos uma das dimensões. “ (NBR7191/82, item 3.1.2.4.1).

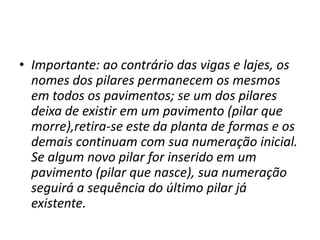

- 31. • Importante: aocontrário das vigas e lajes, os nomes dos pilares permanecem os mesmos em todos os pavimentos; se um dos pilares deixa de existir em um pavimento (pilar que morre),retira-se este da planta de formas e os demais continuam com sua numeração inicial. Se algum novo pilar for inserido em um pavimento (pilar que nasce), sua numeração seguirá a sequência do último pilar já existente.

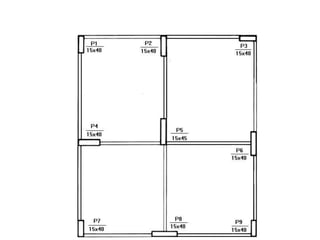

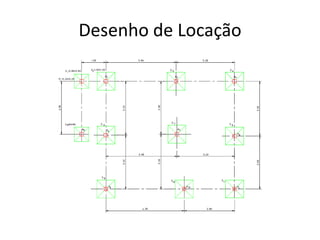

- 33.
- 34.
- 36.

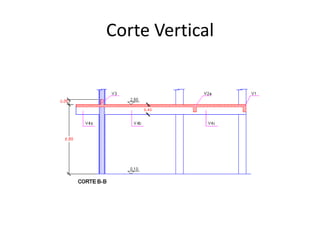

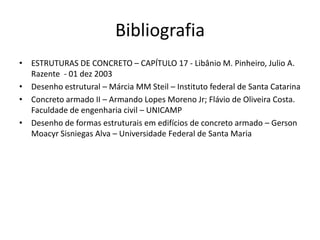

- 37. Bibliografia • ESTRUTURAS DECONCRETO – CAPÍTULO 17 - Libânio M. Pinheiro, Julio A. Razente - 01 dez 2003 • Desenho estrutural – Márcia MM Steil – Instituto federal de Santa Catarina • Concreto armado II – Armando Lopes Moreno Jr; Flávio de Oliveira Costa. Faculdade de engenharia civil – UNICAMP • Desenho de formas estruturais em edifícios de concreto armado – Gerson Moacyr Sisniegas Alva – Universidade Federal de Santa Maria
- 38.

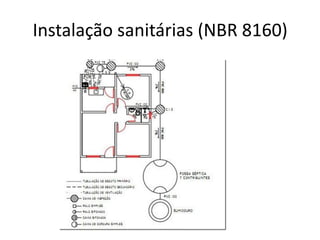

- 39.

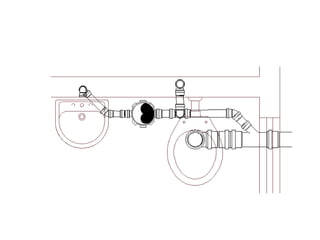

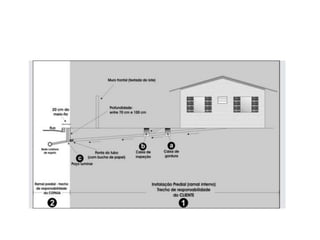

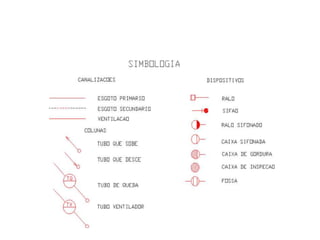

- 44.

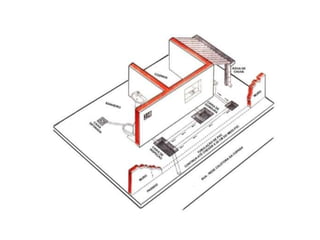

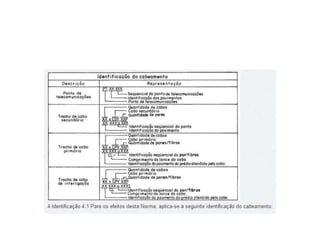

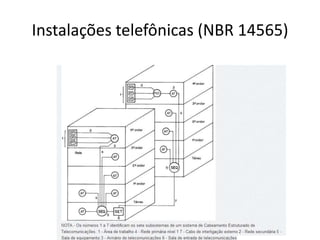

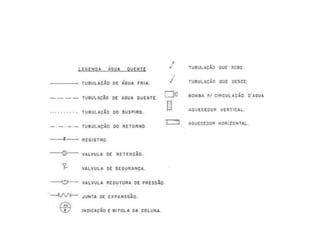

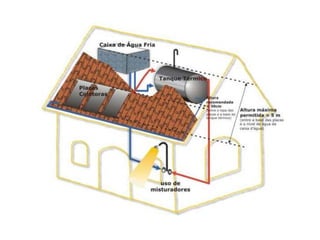

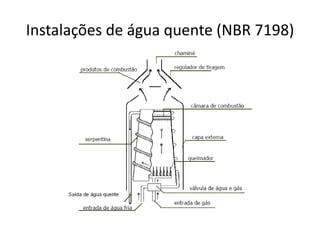

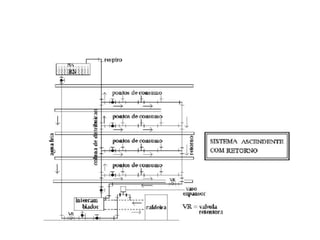

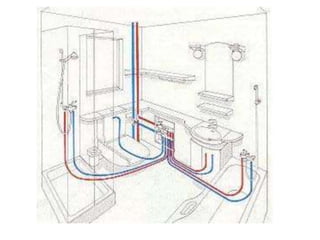

- 46. Instalações de águaquente (NBR 7198)

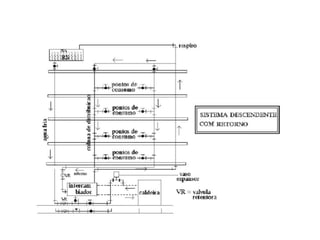

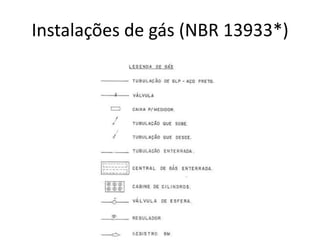

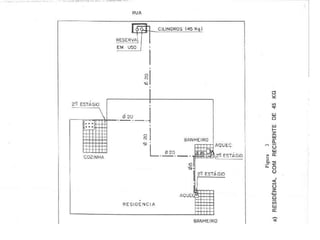

- 52. Instalações de gás(NBR 13933*)
