Este manual descreve os sistemas de proteção e combate a emergências de uma unidade em Pouso Alegre, MG, incluindo seu sistema de alarme de incêndio manual, extintores portáteis, sistema de hidrantes abastecido por um reservatório aéreo de 180 m3, e um sistema de bombeamento composto por uma bomba jockey e uma bomba elétrica centrífuga.

1. Manual de Atendimento a Emergências
PAE/001
Versão: 1Sistemas de Proteção e Combate
Izaias de Souza Aguiar
Técnico em Segurança do Trabalho – Reg.MTE 25.482/MG
Bombeiro Profissional Civil - Nível 2 Reg.CNBC 162.259
1

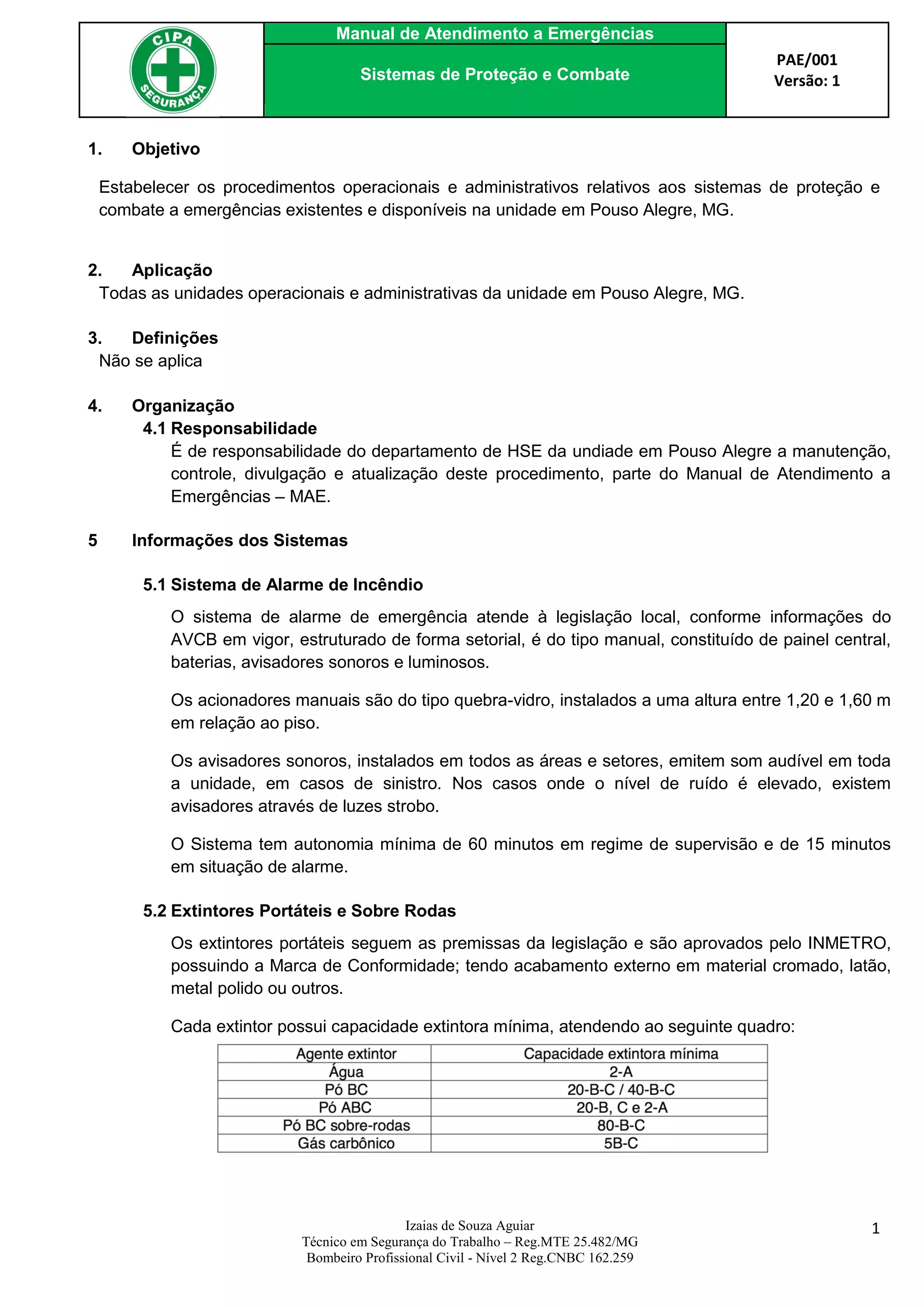

1. Objetivo
Estabelecer os procedimentos operacionais e administrativos relativos aos sistemas de proteção e
combate a emergências existentes e disponíveis na unidade em Pouso Alegre, MG.
2. Aplicação
Todas as unidades operacionais e administrativas da unidade em Pouso Alegre, MG.
3. Definições
Não se aplica
4. Organização
4.1 Responsabilidade
É de responsabilidade do departamento de HSE da undiade em Pouso Alegre a manutenção,
controle, divulgação e atualização deste procedimento, parte do Manual de Atendimento a
Emergências – MAE.
5 Informações dos Sistemas
5.1 Sistema de Alarme de Incêndio
O sistema de alarme de emergência atende à legislação local, conforme informações do
AVCB em vigor, estruturado de forma setorial, é do tipo manual, constituído de painel central,
baterias, avisadores sonoros e luminosos.
Os acionadores manuais são do tipo quebra-vidro, instalados a uma altura entre 1,20 e 1,60 m
em relação ao piso.
Os avisadores sonoros, instalados em todos as áreas e setores, emitem som audível em toda
a unidade, em casos de sinistro. Nos casos onde o nível de ruído é elevado, existem
avisadores através de luzes strobo.
O Sistema tem autonomia mínima de 60 minutos em regime de supervisão e de 15 minutos
em situação de alarme.
5.2 Extintores Portáteis e Sobre Rodas
Os extintores portáteis seguem as premissas da legislação e são aprovados pelo INMETRO,
possuindo a Marca de Conformidade; tendo acabamento externo em material cromado, latão,
metal polido ou outros.
Cada extintor possui capacidade extintora mínima, atendendo ao seguinte quadro:

2. Manual de Atendimento a Emergências
PAE/001
Versão: 1Sistemas de Proteção e Combate
Izaias de Souza Aguiar
Técnico em Segurança do Trabalho – Reg.MTE 25.482/MG
Bombeiro Profissional Civil - Nível 2 Reg.CNBC 162.259
2

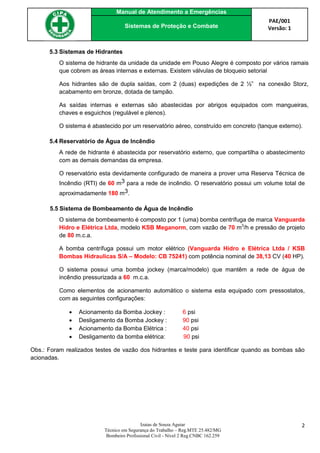

5.3 Sistemas de Hidrantes
O sistema de hidrante da unidade da unidade em Pouso Alegre é composto por vários ramais
que cobrem as áreas internas e externas. Existem válvulas de bloqueio setorial
Aos hidrantes são de dupla saídas, com 2 (duas) expedições de 2 ½” na conexão Storz,
acabamento em bronze, dotada de tampão.
As saídas internas e externas são abastecidas por abrigos equipados com mangueiras,
chaves e esguichos (regulável e plenos).
O sistema é abastecido por um reservatório aéreo, construído em concreto (tanque externo).
5.4 Reservatório de Água de Incêndio
A rede de hidrante é abastecida por reservatório externo, que compartilha o abastecimento
com as demais demandas da empresa.
O reservatório esta devidamente configurado de maneira a prover uma Reserva Técnica de
Incêndio (RTI) de 60 m3 para a rede de incêndio. O reservatório possui um volume total de
aproximadamente 180 m3.
5.5 Sistema de Bombeamento de Água de Incêndio
O sistema de bombeamento é composto por 1 (uma) bomba centrífuga de marca Vanguarda
Hidro e Elétrica Ltda, modelo KSB Meganorm, com vazão de 70 m3
/h e pressão de projeto
de 80 m.c.a.
A bomba centrífuga possui um motor elétrico (Vanguarda Hidro e Elétrica Ltda / KSB
Bombas Hidraulicas S/A – Modelo: CB 75241) com potência nominal de 38,13 CV (40 HP).
O sistema possui uma bomba jockey (marca/modelo) que mantêm a rede de água de
incêndio pressurizada a 60 m.c.a.
Como elementos de acionamento automático o sistema esta equipado com pressostatos,
com as seguintes configurações:
 Acionamento da Bomba Jockey : 6 psi
 Desligamento da Bomba Jockey : 90 psi
 Acionamento da Bomba Elétrica : 40 psi
 Desligamento da bomba elétrica: 90 psi
Obs.: Foram realizados testes de vazão dos hidrantes e teste para identificar quando as bombas são
acionadas.

3. Manual de Atendimento a Emergências
PAE/001
Versão: 1Sistemas de Proteção e Combate
Izaias de Souza Aguiar
Técnico em Segurança do Trabalho – Reg.MTE 25.482/MG
Bombeiro Profissional Civil - Nível 2 Reg.CNBC 162.259
3

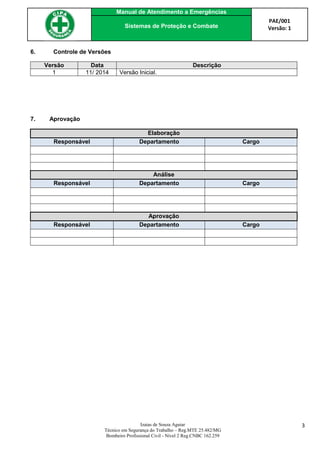

6. Controle de Versões
Versão Data Descrição
1 11/ 2014 Versão Inicial.
