Hidrantes são dispositivos nas redes de distribuição de água que permitem combater incêndios. Existem hidrantes públicos e particulares, com diferentes tipos como coluna emergentes, subterrâneos ou de parede. Sistemas de proteção contra incêndio também incluem detecção e alarme, iluminação de emergência, rotas de fuga e chuveiros automáticos acionados pelo calor.

1. HIDRANTES
São dispositivos nas redes distribuição
Definição: que permitem a aplicação de água no
combate a Incêndios.
Tipos:
1.Hidrantes Públicos
- Captação de Água pelo C.B.
1.1. Hidrante Coluna Emergentes
- 01 Expedição de 100 mm
- 02 Expedições de 63 mm
1.2. Hidrantes Subterrâneos
- Expedição e Válvula de Paragem
- Caixa de Alvenaria com Tampa

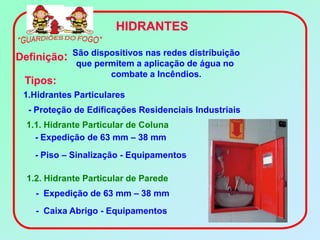

2. HIDRANTES
Definição: São dispositivos nas redes distribuição
que permitem a aplicação de água no
combate a Incêndios.
Tipos:
1.Hidrantes Particulares
- Proteção de Edificações Residenciais Industriais
1.1. Hidrante Particular de Coluna
- Expedição de 63 mm – 38 mm
- Piso – Sinalização - Equipamentos
1.2. Hidrante Particular de Parede
- Expedição de 63 mm – 38 mm
- Caixa Abrigo - Equipamentos

3. HIDRANTES
Rede Interna de
Abastecimento:
Edificações
 Abastecimento por Pressão - ÁGUA
- por Gravidade
- por Bombeamento
- por ambas as formas
 Abastecimento por Sucção
- através de Bomba
- abaixo do nível da Bomba

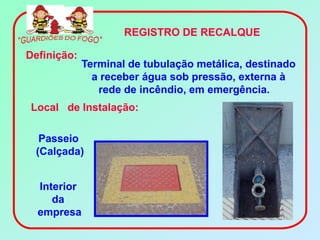

4. REGISTRO DE RECALQUE
Definição:
Terminal de tubulação metálica, destinado
a receber água sob pressão, externa à
rede de incêndio, em emergência.
Local de Instalação:
Passeio
(Calçada)
Interior
da
empresa

5. SINAIZAÇÃO NORMATIZADA DE
PREVENÇÃO CONTRA INCÊNDIOS
Sinalização de Solo
70 Cm
30 Cm
15 Cm H 10 Cm
100 Cm
a) Hidrante Simples
Sinalização de Pilar
b) Hidrante Duplo
04 lados estrutura
- Dois lados c/ largura de 20 Cm

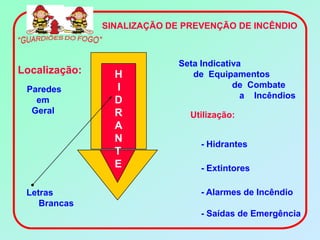

6. SINALIZAÇÃO DE PREVENÇÃO DE INCÊNDIO
Seta Indicativa
Localização: H de Equipamentos
Paredes I de Combate
a Incêndios
em D
Geral R Utilização:
A
N
- Hidrantes
T
E - Extintores
Letras - Alarmes de Incêndio
Brancas
- Saídas de Emergência

7. Sistema de Proteção por Hidrantes
Composição:
• Reserva Técnica de Incêndio
- Dispositivo Anti Vórtice
• Bomba de Incêndio - Ligação
- Tipos de Acionamentos
• Acessório Hidráulicos
- Registro de paragem - Válvula de retenção
• Tubulação de Incêndio 2 ½”
• Caixa Abrigo para Hidrante
- Mangueiras 38mm/63mm
- Chave para Mangueiras
- Esguicho Regulável/ Agulheta
- Berço para Mangueiras

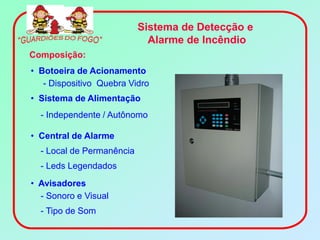

8. Sistema de Detecção e
Alarme de Incêndio
Composição:
• Botoeira de Acionamento
- Dispositivo Quebra Vidro
• Sistema de Alimentação
- Independente / Autônomo
• Central de Alarme
- Local de Permanência
- Leds Legendados
• Avisadores
- Sonoro e Visual
- Tipo de Som

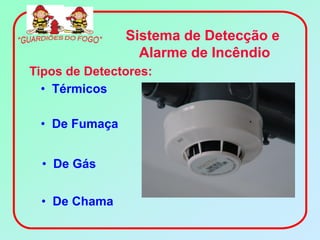

9. Sistema de Detecção e
Alarme de Incêndio
Tipos de Detectores:
• Térmicos
• De Fumaça
• De Gás
• De Chama

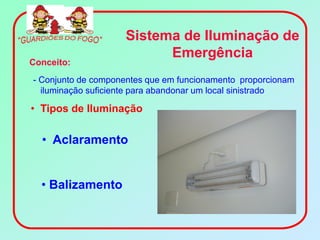

10. Sistema de Iluminação de
Emergência
Conceito:
- Conjunto de componentes que em funcionamento proporcionam
iluminação suficiente para abandonar um local sinistrado
• Tipos de Iluminação
• Aclaramento
• Balizamento

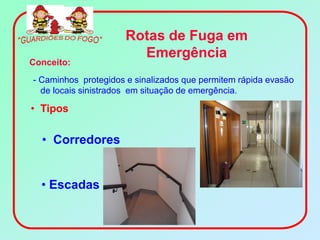

11. Rotas de Fuga em
Emergência
Conceito:
- Caminhos protegidos e sinalizados que permitem rápida evasão
de locais sinistrados em situação de emergência.
• Tipos
• Corredores
• Escadas

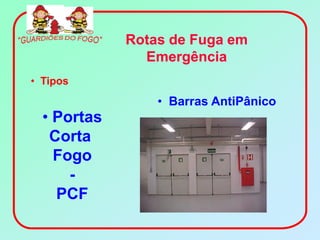

12. Rotas de Fuga em
Emergência
• Tipos
• Barras AntiPânico
• Portas
Corta
Fogo
-
PCF

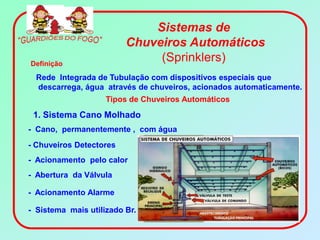

13. Sistemas de
Chuveiros Automáticos
Definição
(Sprinklers)
Rede Integrada de Tubulação com dispositivos especiais que
descarrega, água através de chuveiros, acionados automaticamente.
Tipos de Chuveiros Automáticos
1. Sistema Cano Molhado
- Cano, permanentemente , com água
- Chuveiros Detectores
- Acionamento pelo calor
- Abertura da Válvula
- Acionamento Alarme
- Sistema mais utilizado Br.

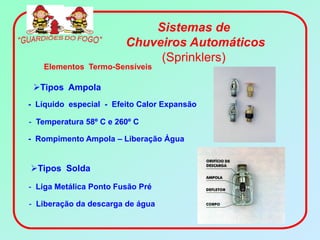

14. Sistemas de
Chuveiros Automáticos
(Sprinklers)
Elementos Termo-Sensíveis
Tipos Ampola
- Líquido especial - Efeito Calor Expansão
- Temperatura 58º C e 260º C
- Rompimento Ampola – Liberação Água
Tipos Solda
- Liga Metálica Ponto Fusão Pré
- Liberação da descarga de água

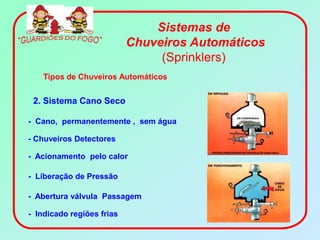

15. Sistemas de
Chuveiros Automáticos
(Sprinklers)
Tipos de Chuveiros Automáticos
2. Sistema Cano Seco
- Cano, permanentemente , sem água
- Chuveiros Detectores
- Acionamento pelo calor
- Liberação de Pressão
- Abertura válvula Passagem
- Indicado regiões frias

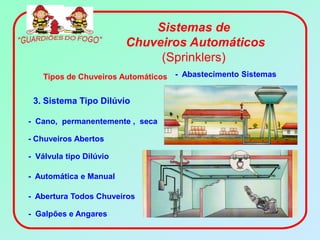

16. Sistemas de
Chuveiros Automáticos
(Sprinklers)
Tipos de Chuveiros Automáticos - Abastecimento Sistemas
3. Sistema Tipo Dilúvio
- Cano, permanentemente , seca
- Chuveiros Abertos
- Válvula tipo Dilúvio
- Automática e Manual
- Abertura Todos Chuveiros
- Galpões e Angares

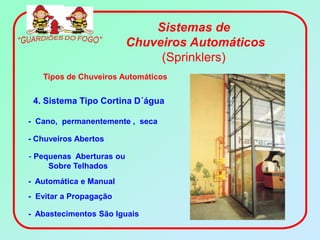

17. Sistemas de
Chuveiros Automáticos
(Sprinklers)
Tipos de Chuveiros Automáticos
4. Sistema Tipo Cortina D´água
- Cano, permanentemente , seca
- Chuveiros Abertos
- Pequenas Aberturas ou
Sobre Telhados
- Automática e Manual
- Evitar a Propagação
- Abastecimentos São Iguais
