1. UNIVERSIDADE FEDERAL DO AMAZONAS
INSTITUTO DE CIENCIA EXATAS
DEPARTAMENTO DE FISICA
OSCILOSCÓPIO
ALUNO: Luã da Costa Catique nº 21005069
ALUNO: Leandro Biase nº 20901325
ALUNO: Marcos Marinho nº 20810499
Dr. Prof. Eduardo Cota
Disciplina: Instrumentação Cientifica

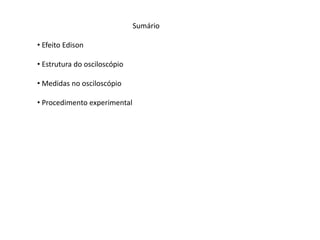

2. Sumário
• Efeito Edison
• Estrutura do osciloscópio
• Medidas no osciloscópio
• Procedimento experimental

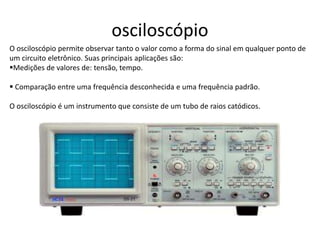

3. osciloscópio
O osciloscópio permite observar tanto o valor como a forma do sinal em qualquer ponto de
um circuito eletrônico. Suas principais aplicações são:
Medições de valores de: tensão, tempo.
 Comparação entre uma frequência desconhecida e uma frequência padrão.
O osciloscópio é um instrumento que consiste de um tubo de raios catódicos.

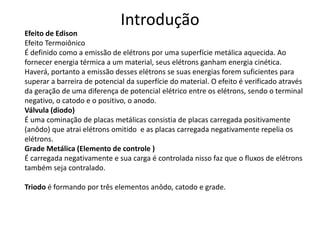

4. Introdução
Efeito de Edison
Efeito Termoiônico
É definido como a emissão de elétrons por uma superfície metálica aquecida. Ao
fornecer energia térmica a um material, seus elétrons ganham energia cinética.
Haverá, portanto a emissão desses elétrons se suas energias forem suficientes para
superar a barreira de potencial da superfície do material. O efeito é verificado através
da geração de uma diferença de potencial elétrico entre os elétrons, sendo o terminal
negativo, o catodo e o positivo, o anodo.
Válvula (diodo)
É uma cominação de placas metálicas consistia de placas carregada positivamente
(anôdo) que atrai elétrons omitido e as placas carregada negativamente repelia os
elétrons.
Grade Metálica (Elemento de controle )
É carregada negativamente e sua carga é controlada nisso faz que o fluxos de elétrons
também seja contralado.
Triodo é formando por três elementos anôdo, catodo e grade.

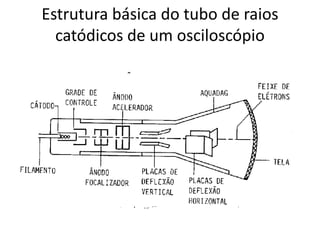

5. Estrutura básica do tubo de raios
catódicos de um osciloscópio

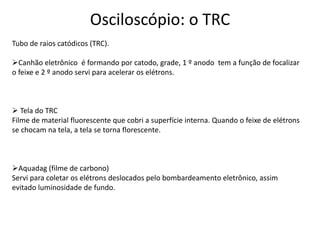

6. Osciloscópio: o TRC
Tubo de raios catódicos (TRC).
Canhão eletrônico é formando por catodo, grade, 1 º anodo tem a função de focalizar
o feixe e 2 º anodo servi para acelerar os elétrons.
 Tela do TRC
Filme de material fluorescente que cobri a superfície interna. Quando o feixe de elétrons
se chocam na tela, a tela se torna florescente.
Aquadag (filme de carbono)
Servi para coletar os elétrons deslocados pelo bombardeamento eletrônico, assim
evitado luminosidade de fundo.

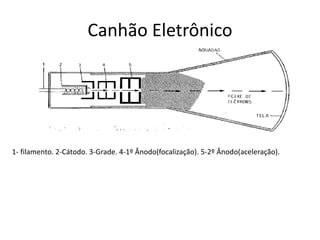

7. Canhão Eletrônico
1- filamento. 2-Cátodo. 3-Grade. 4-1º Ânodo(focalização). 5-2º Ânodo(aceleração).

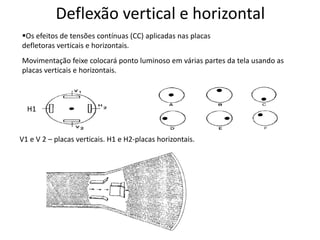

8. Deflexão vertical e horizontal
Movimentação feixe colocará ponto luminoso em várias partes da tela usando as
placas verticais e horizontais.
V1 e V 2 – placas verticais. H1 e H2-placas horizontais.
Os efeitos de tensões contínuas (CC) aplicadas nas placas
defletoras verticais e horizontais.
H1

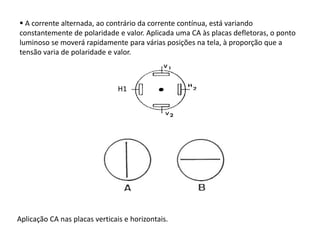

9.  A corrente alternada, ao contrário da corrente contínua, está variando
constantemente de polaridade e valor. Aplicada uma CA às placas defletoras, o ponto
luminoso se moverá rapidamente para várias posições na tela, à proporção que a
tensão varia de polaridade e valor.
Aplicação CA nas placas verticais e horizontais.
H1

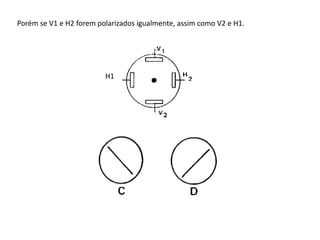

10. Porém se V1 e H2 forem polarizados igualmente, assim como V2 e H1.
H1

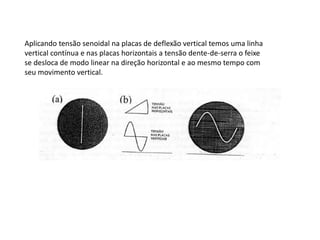

11. Aplicando tensão senoidal na placas de deflexão vertical temos uma linha
vertical contínua e nas placas horizontais a tensão dente-de-serra o feixe
se desloca de modo linear na direção horizontal e ao mesmo tempo com
seu movimento vertical.

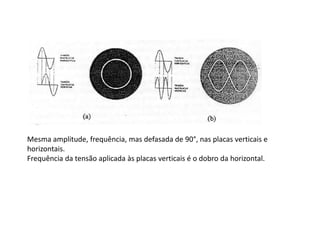

12. Mesma amplitude, frequência, mas defasada de 90°, nas placas verticais e
horizontais.
Frequência da tensão aplicada às placas verticais é o dobro da horizontal.

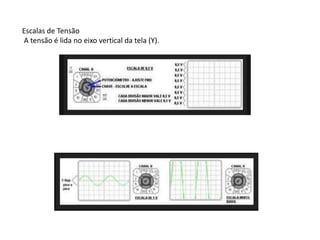

13. Escalas de Tensão
A tensão é lida no eixo vertical da tela (Y).

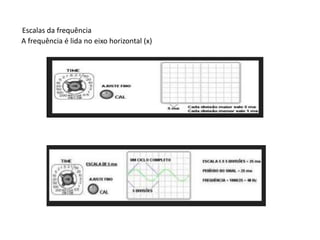

14. Escalas da frequência
A frequência é lida no eixo horizontal (x)

15. Posição do sinal na tela
Um deles movimenta para cima e para baixo, sendo útil para posicionar o sinal numa
divisão inteira para a leitura da tensão. O outro movimenta para os lados, sendo útil
para posicionar o ciclo do sinal no início de uma divisão horizontal para a leitura do
da frequência.

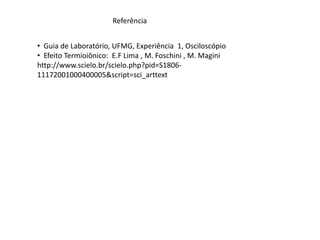

16. Referência
• Guia de Laboratório, UFMG, Experiência 1, Osciloscópio
• Efeito Termioiônico: E.F Lima , M. Foschini , M. Magini
http://www.scielo.br/scielo.php?pid=S1806-
11172001000400005&script=sci_arttext
