Este documento descreve experimentos realizados com um osciloscópio e um gerador de função para medir amplitudes e frequências. Inclui ajustes preliminares do osciloscópio, observação de sinais do calibrador, gerador de função e medições de ondas senoidais, quadradas e triangulares.

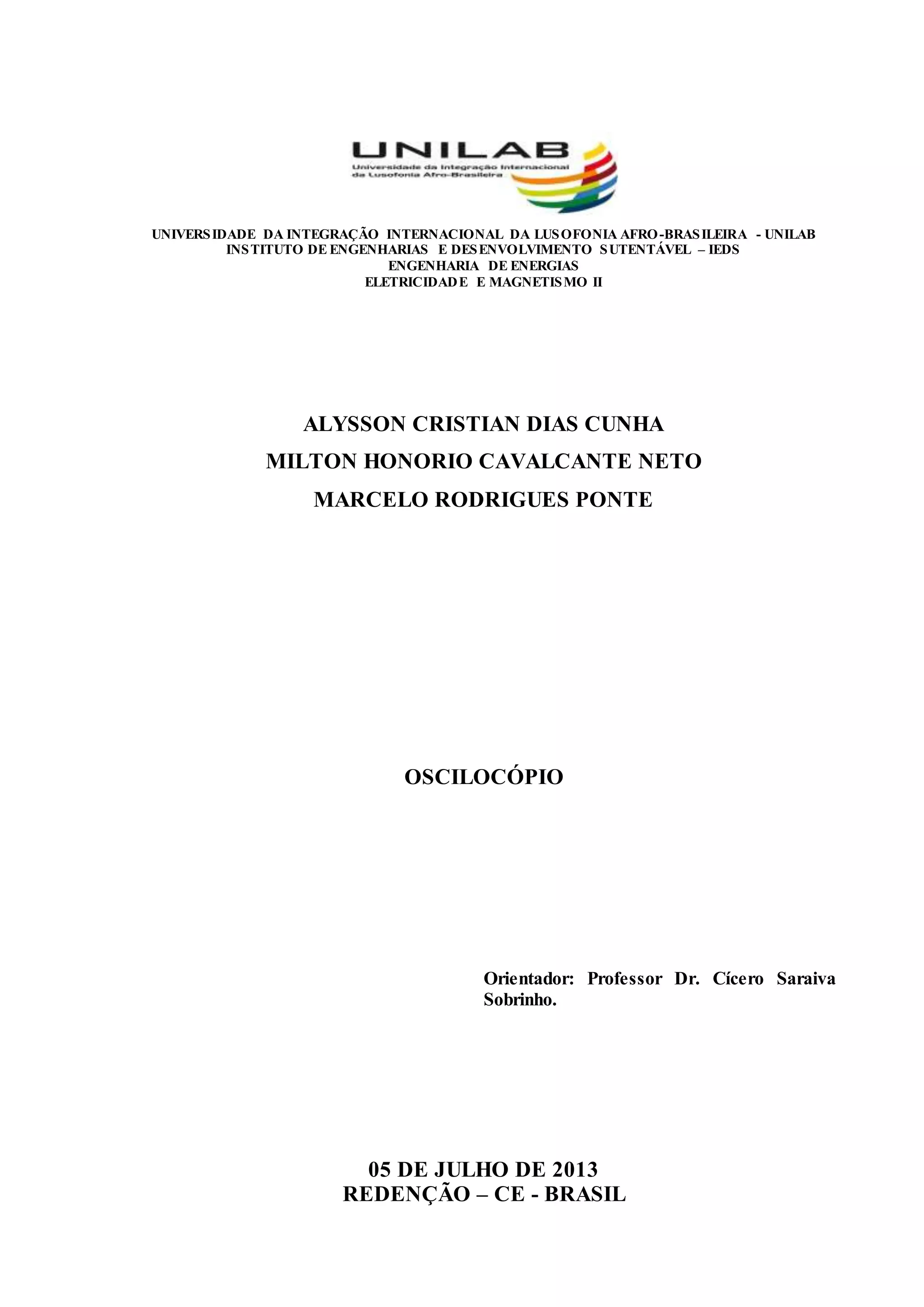

1. UNIVERSIDADE DA INTEGRAÇÃO INTERNACIONAL DA LUSOFONIA AFRO-BRASILEIRA - UNILAB
INSTITUTO DE ENGENHARIAS E DESENVOLVIMENTO SUTENTÁVEL – IEDS
ENGENHARIA DE ENERGIAS
ELETRICIDADE E MAGNETISMO II
ALYSSON CRISTIAN DIAS CUNHA
MILTON HONORIO CAVALCANTE NETO
MARCELO RODRIGUES PONTE
OSCILOCÓPIO
Orientador: Professor Dr. Cícero Saraiva
Sobrinho.
05 DE JULHO DE 2013
REDENÇÃO – CE - BRASIL

2. 1

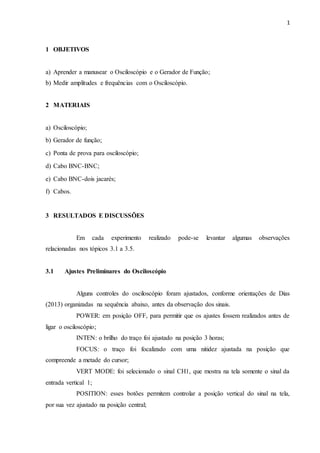

1 OBJETIVOS
a) Aprender a manusear o Osciloscópio e o Gerador de Função;
b) Medir amplitudes e frequências com o Osciloscópio.
2 MATERIAIS
a) Osciloscópio;
b) Gerador de função;
c) Ponta de prova para osciloscópio;
d) Cabo BNC-BNC;
e) Cabo BNC-dois jacarés;
f) Cabos.
3 RESULTADOS E DISCUSSÕES
Em cada experimento realizado pode-se levantar algumas observações
relacionadas nos tópicos 3.1 a 3.5.
3.1 Ajustes Preliminares do Osciloscópio
Alguns controles do osciloscópio foram ajustados, conforme orientações de Dias
(2013) organizadas na sequência abaixo, antes da observação dos sinais.
POWER: em posição OFF, para permitir que os ajustes fossem realizados antes de
ligar o osciloscópio;
INTEN: o brilho do traço foi ajustado na posição 3 horas;
FOCUS: o traço foi focalizado com uma nitidez ajustada na posição que
compreende a metade do cursor;
VERT MODE: foi selecionado o sinal CH1, que mostra na tela somente o sinal da
entrada vertical 1;
POSITION: esses botões permitem controlar a posição vertical do sinal na tela,
por sua vez ajustado na posição central;

3. 2
VOLTS/DIV: de 12 possibilidades, 0,5V/DIV foi a posição selecionada da escala
do eixo vertical.
VAR: ajustado na posição CAL;
AC-DC-GND: o recurso AC-DC foi desativado mantendo-se o botão GND
pressionado;
SOURCE: o sinal selecionado para o gatilhamento foi o CH1;
COUPLIG: ajustado na posição AC;
SLOPE: foi selecionado o gatilhamento para o sinal crescente (+);
TRIG. ALT: devendo estar as chaves VERT MODE na posição DUAL ou ADD
e a chave SOURCE na posição CH1 ou CH2, este comando possibilita alternar entre CH1 e
CH2 o sinal de gatilhamento. Contudo, este recurso não foi utilizado, pois se manteve o botão
liberado no sentido para fora;
LEVEL LOCK: o controle da intensidade do ponto de gatilhamento foi mantido
constante para o botão LEVEL e manteve-se o botão LOCK pressionado para que
permanecesse ativado o modo automático do controle LEVEL;
HOLDOFF: manteve-se esse controle do intervalo de tempo entre varreduras
sucessivas no ponto mínimo, tendo em vista que a utilização desse é necessária apenas quando
o controle LEVEL não for capaz de deixar estável o gatilhamento;
TRINGER MODE: ajustado no modo AUTO;
TIME/DIV: o tempo de varredura foi selecionado em 0,5ms/DIV;
POSITION: a posição horizontal do sinal da tela foi controlada com o cursor
apontado para a metade de sua medida;
SWP.UNCAL: não se alterou o tempo de varredura, pois este botão permaneceu
desativado;
SHOP: ajustado no modo desativado;
CH2 INV (36- INV): como este botão permite que se inverta o sinal de CH2, ele
permaneceu desativado;
X-Y (27- LIBERADO): este comando permaneceu desabilitado para fazer de CH1
a entrada horizontal. Se acionado, também pode fazer de CH2 a entrada vertical;
X10MAG (33- LIBERADO): já que este botão permaneceu desativado, não
houve amplificação de 10 vezes no tempo de varredura.
Somente depois desses ajustes o osciloscópio foi ligado, pressionando o botão
POWER e constatando-se pela LED que ascendeu.

4. 3

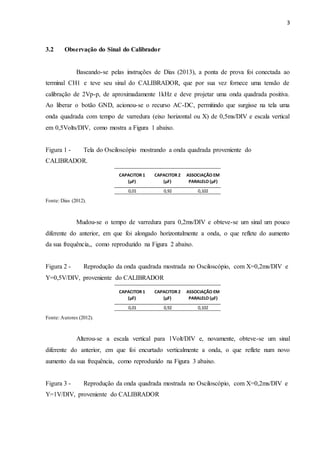

3.2 Observação do Sinal do Calibrador
Baseando-se pelas instruções de Dias (2013), a ponta de prova foi conectada ao
terminal CH1 e teve seu sinal do CALIBRADOR, que por sua vez fornece uma tensão de
calibração de 2Vp-p, de aproximadamente 1kHz e deve projetar uma onda quadrada positiva.
Ao liberar o botão GND, acionou-se o recurso AC-DC, permitindo que surgisse na tela uma
onda quadrada com tempo de varredura (eixo horizontal ou X) de 0,5ms/DIV e escala vertical
em 0,5Volts/DIV, como mostra a Figura 1 abaixo.
Figura 1 - Tela do Osciloscópio mostrando a onda quadrada proveniente do
CALIBRADOR.
Fonte: Dias (2012).
Mudou-se o tempo de varredura para 0,2ms/DIV e obteve-se um sinal um pouco
diferente do anterior, em que foi alongado horizontalmente a onda, o que reflete do aumento
da sua frequência,, como reproduzido na Figura 2 abaixo.
Figura 2 - Reprodução da onda quadrada mostrada no Osciloscópio, com X=0,2ms/DIV e
Y=0,5V/DIV, proveniente do CALIBRADOR
Fonte: Autores (2012).
Alterou-se a escala vertical para 1Volt/DIV e, novamente, obteve-se um sinal
diferente do anterior, em que foi encurtado verticalmente a onda, o que reflete num novo
aumento da sua frequência, como reproduzido na Figura 3 abaixo.
Figura 3 - Reprodução da onda quadrada mostrada no Osciloscópio, com X=0,2ms/DIV e
Y=1V/DIV, proveniente do CALIBRADOR
CAPACITOR 1
(μF)
CAPACITOR 2
(μF)
ASSOCIAÇÃO EM
PARALELO (μF)
0,01 0,92 0,102
CAPACITOR 1
(μF)
CAPACITOR 2
(μF)
ASSOCIAÇÃO EM
PARALELO (μF)
0,01 0,92 0,102

5. 4

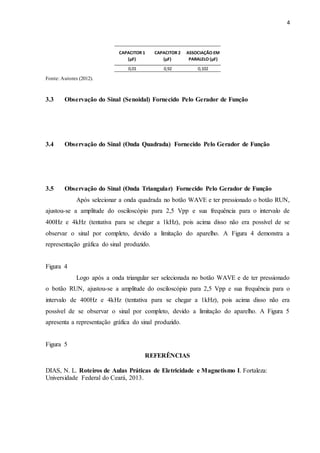

Fonte: Autores (2012).
3.3 Observação do Sinal (Senoidal) Fornecido Pelo Gerador de Função
3.4 Observação do Sinal (Onda Quadrada) Fornecido Pelo Gerador de Função
3.5 Observação do Sinal (Onda Triangular) Fornecido Pelo Gerador de Função
Após selecionar a onda quadrada no botão WAVE e ter pressionado o botão RUN,
ajustou-se a amplitude do osciloscópio para 2,5 Vpp e sua frequência para o intervalo de
400Hz e 4kHz (tentativa para se chegar a 1kHz), pois acima disso não era possível de se
observar o sinal por completo, devido a limitação do aparelho. A Figura 4 demonstra a
representação gráfica do sinal produzido.
Figura 4
Logo após a onda triangular ser selecionada no botão WAVE e de ter pressionado
o botão RUN, ajustou-se a amplitude do osciloscópio para 2,5 Vpp e sua frequência para o
intervalo de 400Hz e 4kHz (tentativa para se chegar a 1kHz), pois acima disso não era
possível de se observar o sinal por completo, devido a limitação do aparelho. A Figura 5
apresenta a representação gráfica do sinal produzido.
Figura 5
REFERÊNCIAS
DIAS, N. L. Roteiros de Aulas Práticas de Eletricidade e Magnetismo I. Fortaleza:
Universidade Federal do Ceará, 2013.
