1. Apresentação Curso: Instrumentos de medida
eléctrica

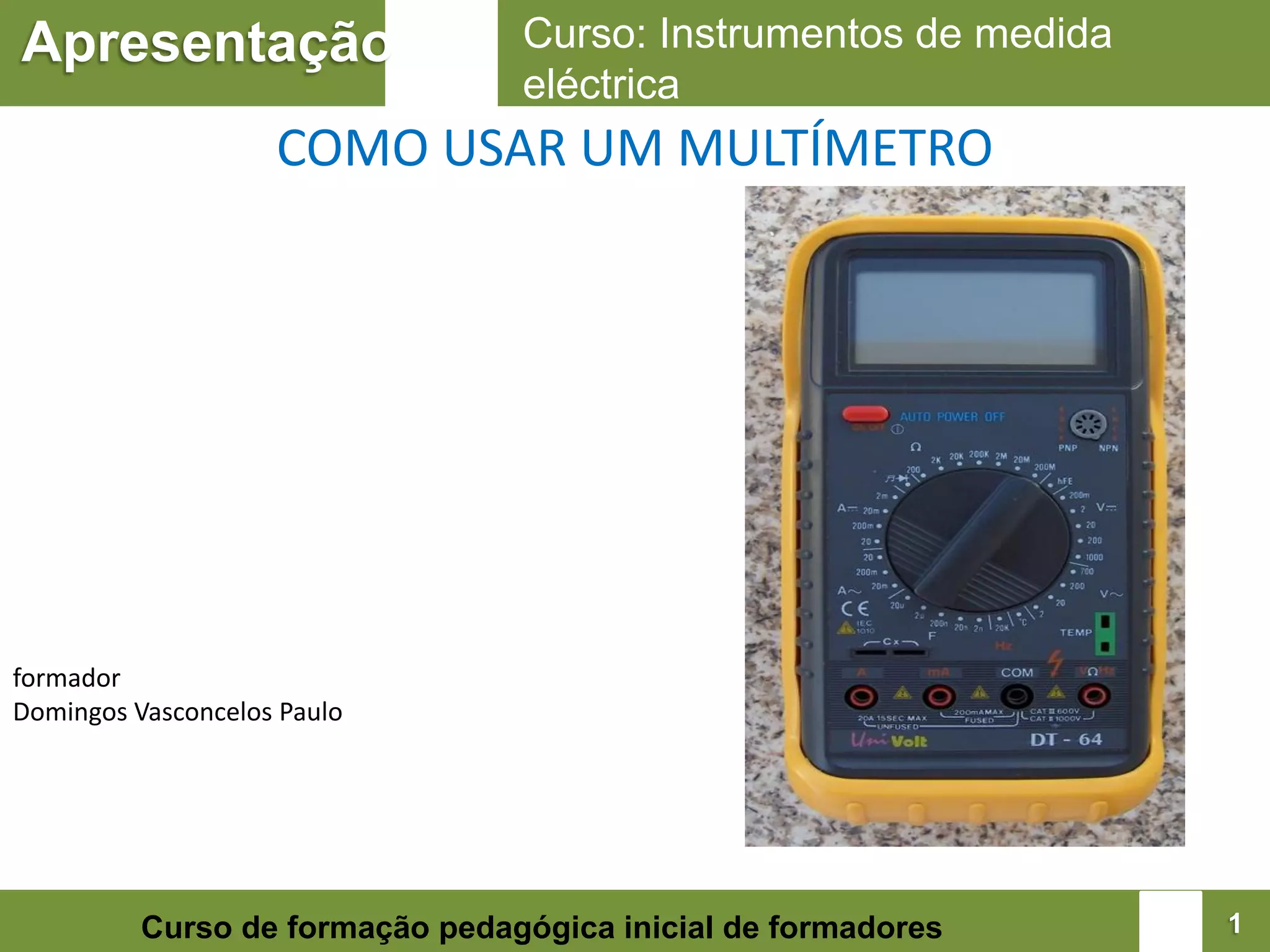

COMO USAR UM MULTÍMETRO
formador
Domingos Vasconcelos Paulo
Curso de formação pedagógica inicial de formadores 1

2. Instrumentos de medida eléctrica

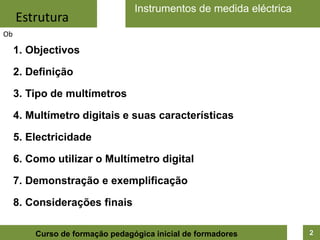

Estrutura
Ob
1. Objectivos
2. Definição
3. Tipo de multímetros
4. Multímetro digitais e suas características
5. Electricidade
6. Como utilizar o Multímetro digital
7. Demonstração e exemplificação
8. Considerações finais
Curso de formação pedagógica inicial de formadores 2

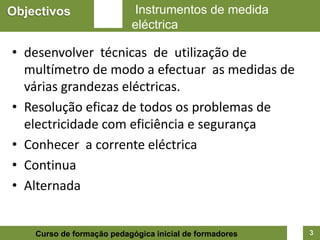

3. Objectivos Instrumentos de medida
eléctrica
• desenvolver técnicas de utilização de
multímetro de modo a efectuar as medidas de
várias grandezas eléctricas.
• Resolução eficaz de todos os problemas de
electricidade com eficiência e segurança
• Conhecer a corrente eléctrica
• Continua
• Alternada
Curso de formação pedagógica inicial de formadores 3

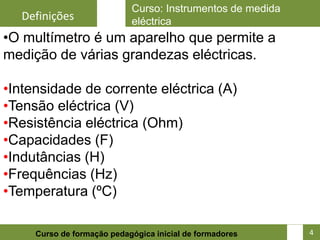

4. Curso: Instrumentos de medida
Definições eléctrica
•O multímetro é um aparelho que permite a
medição de várias grandezas eléctricas.
•Intensidade de corrente eléctrica (A)
•Tensão eléctrica (V)
•Resistência eléctrica (Ohm)
•Capacidades (F)
•Indutâncias (H)
•Frequências (Hz)
•Temperatura (ºC)
4
Curso de formação pedagógica inicial de formadores 4

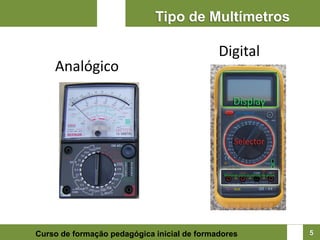

5. Tipo de Multímetros
Digital
Analógico
Curso de formação pedagógica inicial de formadores 5

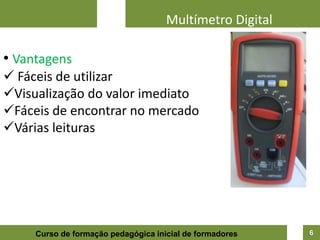

6. Multímetro Digital
• Vantagens
 Fáceis de utilizar
Visualização do valor imediato
Fáceis de encontrar no mercado
Várias leituras
Curso de formação pedagógica inicial de formadores 6

7. Multímetro Digital
•Desvantagens
Intervalo de tempo entre a conversão
analógico/digital
Velocidade de resposta mais lenta que a velocidade
do cérebro humano
7
Curso de formação pedagógica inicial de formadores 7

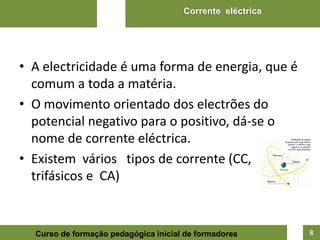

8. Corrente eléctrica
• A electricidade é uma forma de energia, que é
comum a toda a matéria.
• O movimento orientado dos electrões do
potencial negativo para o positivo, dá-se o
nome de corrente eléctrica.
• Existem vários tipos de corrente (CC,
trifásicos e CA)
Curso de formação pedagógica inicial de formadores 8

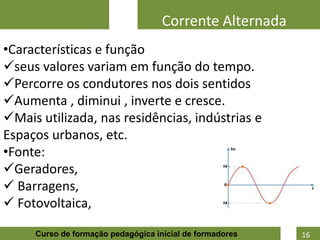

9. Corrente Alternada
•Características e função
seus valores variam em função do tempo.
Percorre os condutores nos dois sentidos
Aumenta , diminui , inverte e cresce.
Mais utilizada, nas residências, indústrias e
Espaços urbanos, etc.
•Fonte:
Geradores,
 Barragens,
 Fotovoltaica,
9
Curso de formação pedagógica inicial de formadores 16

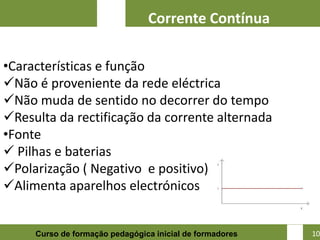

10. Corrente Contínua
•Características e função
Não é proveniente da rede eléctrica
Não muda de sentido no decorrer do tempo
Resulta da rectificação da corrente alternada
•Fonte
 Pilhas e baterias
Polarização ( Negativo e positivo)
Alimenta aparelhos electrónicos
10
Curso de formação pedagógica inicial de formadores 10

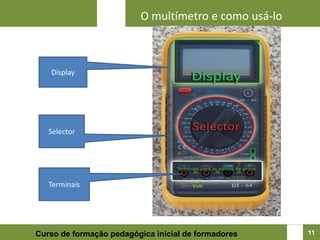

11. O multímetro e como usá-lo
Display
Selector
Terminais
Curso de formação pedagógica inicial de formadores 11

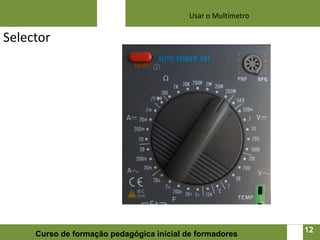

12. Usar o Multímetro
Selector
12 12
Curso de formação pedagógica inicial de formadores

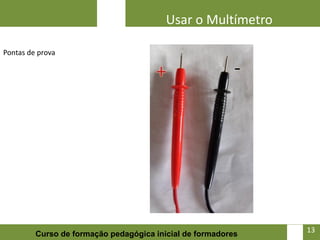

13. Usar o Multímetro
Pontas de prova
13 13
Curso de formação pedagógica inicial de formadores

14. Usar o Multímetro

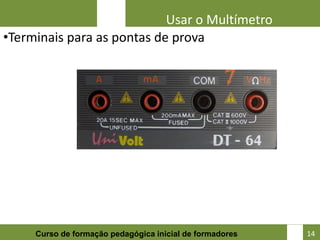

•Terminais para as pontas de prova
14
Curso de formação pedagógica inicial de formadores 14

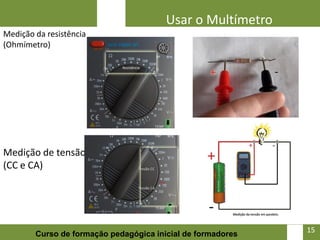

15. Usar o Multímetro
Medição da resistência
(Ohmímetro)
Medição de tensão
(CC e CA)
15 15
Curso de formação pedagógica inicial de formadores

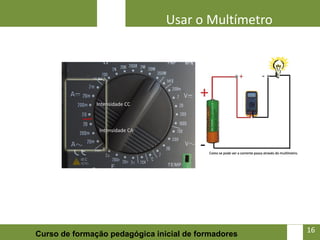

16. Usar o Multímetro
16 16
Curso de formação pedagógica inicial de formadores

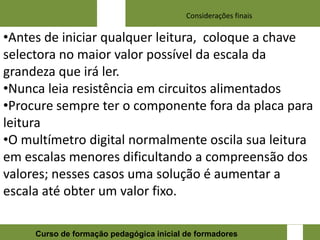

17. Considerações finais
•Antes de iniciar qualquer leitura, coloque a chave
selectora no maior valor possível da escala da
grandeza que irá ler.
•Nunca leia resistência em circuitos alimentados
•Procure sempre ter o componente fora da placa para
leitura
•O multímetro digital normalmente oscila sua leitura
em escalas menores dificultando a compreensão dos
valores; nesses casos uma solução é aumentar a
escala até obter um valor fixo.
17
Curso de formação pedagógica inicial de formadores
