O documento descreve a evolução da fabricação desde a revolução industrial até os dias atuais, introduzindo o conceito de Fablab. Em três frases, resume que os Fablabs surgiram para democratizar o acesso à inovação através de novas tecnologias como impressoras 3D, permitindo a materialização rápida de protótipos. O documento também apresenta exemplos de projetos desenvolvidos no Fablab EDP, como uma turbina eólica e uma casa solar impressa em 3D.
Mais conteúdo relacionado
Nuno Valverde - EDP
- 1. Lisboa: Inovação eDesign Lisboa, 27 de Setembro
- 2. A revolução industrial 1ª Revolução Industrial 2ª Revolução Industrial Séc. XVIII Séc. XX “As manufacturing goes digital, it will change out of all recognition. And some of the business of making things 3ª Revolução Industrial will return to rich countries” Paul Markillie Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A.

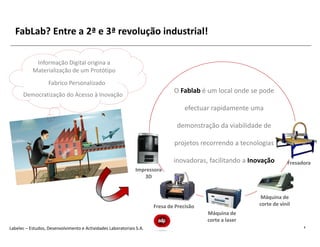

- 3. FabLab? Entre a2ª e 3ª revolução industrial! Informação Digital origina a Materialização de um Protótipo Fabrico Personalizado O Fablab é um local onde se pode Democratização do Acesso à Inovação efectuar rapidamente uma demonstração da viabilidade de projetos recorrendo a tecnologias inovadoras, facilitando a Inovação Fresadora Impressora 3D Máquina de Fresa de Precisão corte de vinil Máquina de corte a laser Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A. 3

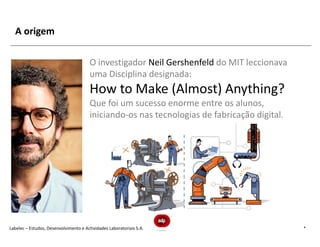

- 4. A origem O investigador Neil Gershenfeld do MIT leccionava uma Disciplina designada: How to Make (Almost) Anything? Que foi um sucesso enorme entre os alunos, iniciando-os nas tecnologias de fabricação digital. Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A. 4

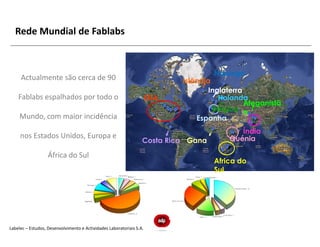

- 5. Rede Mundial deFablabs Noruega Actualmente são cerca de 90 Islândia Inglaterra Fablabs espalhados por todo o EUA Holanda Afeganistã Bélgica o Mundo, com maior incidência Espanha Índia nos Estados Unidos, Europa e Quénia Costa Rica Gana África do Sul Africa do Sul Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A.

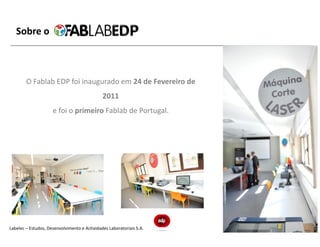

- 6. Sobre o O Fablab EDP foi inaugurado em 24 de Fevereiro de 2011 e foi o primeiro Fablab de Portugal. Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A. 6

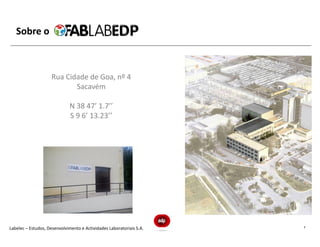

- 7. Sobre o Rua Cidade de Goa, nº 4 Sacavém N 38 47’ 1.7’’ S 9 6’ 13.23’’ Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A. 7

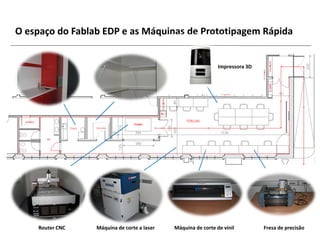

- 8. O espaço doFablab EDP e as Máquinas de Prototipagem Rápida Impressora 3D Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A.laser Router CNC Máquina de corte a Máquina de corte de vinil Fresa de precisão

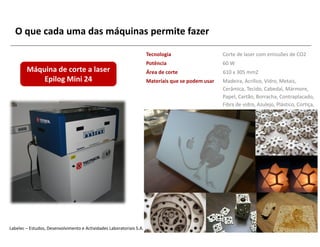

- 9. O que cadauma das máquinas permite fazer Tecnologia Corte de laser com emissões de CO2 Potência 60 W Máquina de corte a laser Área de corte 610 x 305 mm2 Epilog Mini 24 Materiais que se podem usar Madeira, Acrílico, Vidro, Metais, Cerâmica, Tecido, Cabedal, Mármore, Papel, Cartão, Borracha, Contraplacado, Fibra de vidro, Azulejo, Plástico, Cortiça, etc Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A.
- 10. O que cadauma das máquinas permite fazer Permite criar modelos tridimensionais através de um processo aditivo Impressora 3D Dimension Elite Este material Este material é é usado na retirado no modelagem final do do protótipo processo final Material Material de ABSplus Suporte Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A.

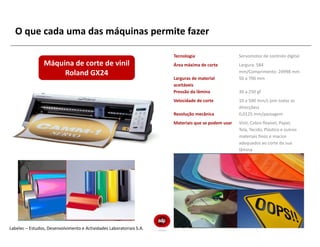

- 11. O que cadauma das máquinas permite fazer Tecnologia Servomotor de controlo digital Máquina de corte de vinil Área máxima de corte Largura: 584 Roland GX24 mm/Comprimento: 24998 mm Larguras de material 50 a 700 mm aceitáveis Pressão da lâmina 30 a 250 gf Velocidade de corte 10 a 500 mm/s (em todas as direcções) Resolução mecânica 0,0125 mm/passagem Materiais que se podem usar Vinil, Cobre flexível, Papel, Tela, Tecido, Plástico e outros materiais finos e macios adequados ao corte da sua lâmina Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A.

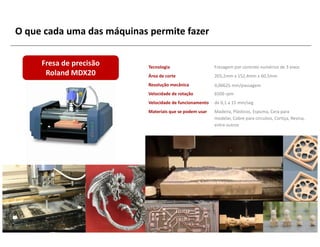

- 12. O que cadauma das máquinas permite fazer Fresa de precisão Tecnologia Fresagem por controlo numérico de 3 eixos Roland MDX20 Área de corte 203,2mm x 152,4mm x 60,5mm Resolução mecânica 0,00625 mm/passagem Velocidade de rotação 6500 rpm Velocidade de funcionamento de 0,1 a 15 mm/seg Materiais que se podem usar Madeira, Plásticos, Espuma, Cera para modelar, Cobre para circuitos, Cortiça, Resina, entre outros Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A.

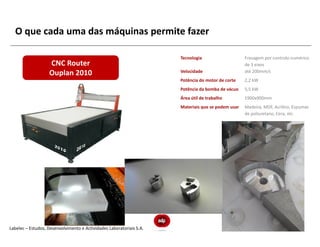

- 13. O que cadauma das máquinas permite fazer Tecnologia Fresagem por controlo numérico CNC Router de 3 eixos Velocidade até 200mm/s Ouplan 2010 Potência do motor de corte 2,2 kW Potência da bomba de vácuo 5,5 kW Área útil de trabalho 1900x900mm Materiais que se podem usar Madeira, MDF, Acrílico, Espumas de poliuretano, Cera, etc Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A.

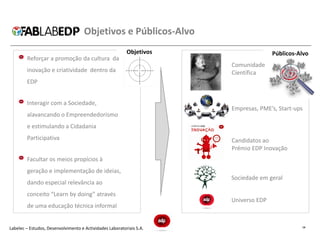

- 14. Objetivos e Públicos-Alvo Objetivos Públicos-Alvo Reforçar a promoção da cultura da Comunidade inovação e criatividade dentro da Científica EDP Interagir com a Sociedade, Empresas, PME’s, Start-ups alavancando o Empreendedorismo e estimulando a Cidadania Participativa Candidatos ao Prémio EDP Inovação Facultar os meios propícios à geração e implementação de ideias, Sociedade em geral dando especial relevância ao conceito “Learn by doing” através Universo EDP de uma educação técnica informal Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A. 14
- 15. Projetos desenvolvidos no Projetos Desenvolvimento Investigação Académicos Tecnológico Científica Start-ups Fundação Champalimaud Waydip, Arquiled Infógene Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A. 15

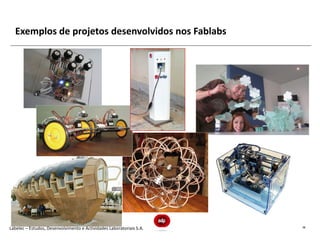

- 16. Exemplos de projetosdesenvolvidos nos Fablabs Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A. 16

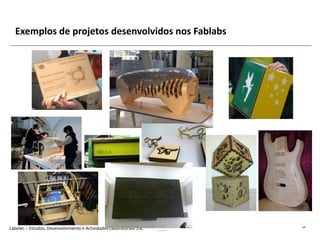

- 17. Exemplos de projetosdesenvolvidos nos Fablabs Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A. 17
- 18.
- 19. Projetos – TurbinaEólica Objectivos: Desenho e fabricação das pás de uma turbina eólica utilizando técnicas de fabricação digital Teste e optimização da solução Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A.

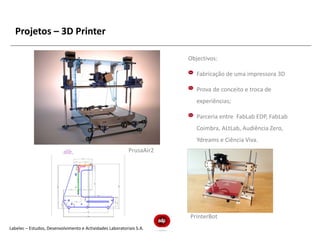

- 20. Projetos – 3DPrinter Objectivos: Fabricação de uma impressora 3D Prova de conceito e troca de experiências; Parceria entre FabLab EDP, FabLab Coimbra, ALtLab, Audiência Zero, Ydreams e Ciência Viva. PrusaAir2 PrinterBot Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A.

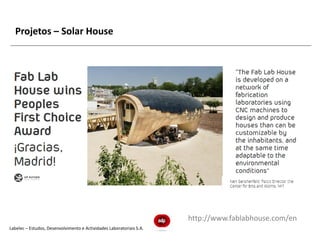

- 21. Projetos – SolarHouse http://www.fablabhouse.com/en Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A.

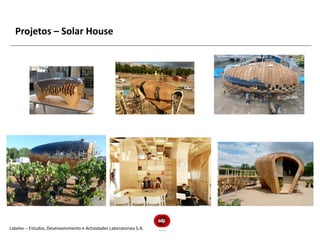

- 22. Projetos – SolarHouse Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A.

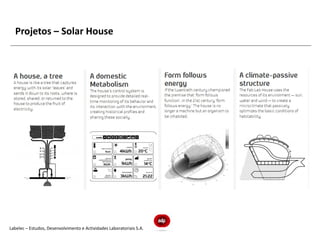

- 23. Projetos – SolarHouse Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A.

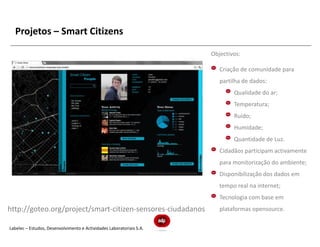

- 24. Projetos – SmartCitizens Objectivos: Criação de comunidade para partilha de dados: Qualidade do ar; Temperatura; Ruído; Humidade; Quantidade de Luz. Cidadãos participam activamente para monitorização do ambiente; Disponibilização dos dados em tempo real na internet; Tecnologia com base em http://goteo.org/project/smart-citizen-sensores-ciudadanos plataformas opensource. Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A.
- 25. Fim brigado Labelec – Estudos, Desenvolvimento e Actividades Laboratoriais S.A. 25
