O documento apresenta uma árvore de decisão para sistemas solares térmicos, dividindo-a entre instalações unifamiliares e multifamiliares e fornecendo opções de sistemas com base em características dos edifícios como espaço disponível e número de utilizadores.

1. © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights.
We reserve all rights of disposal such as copying and passing on to third parties.

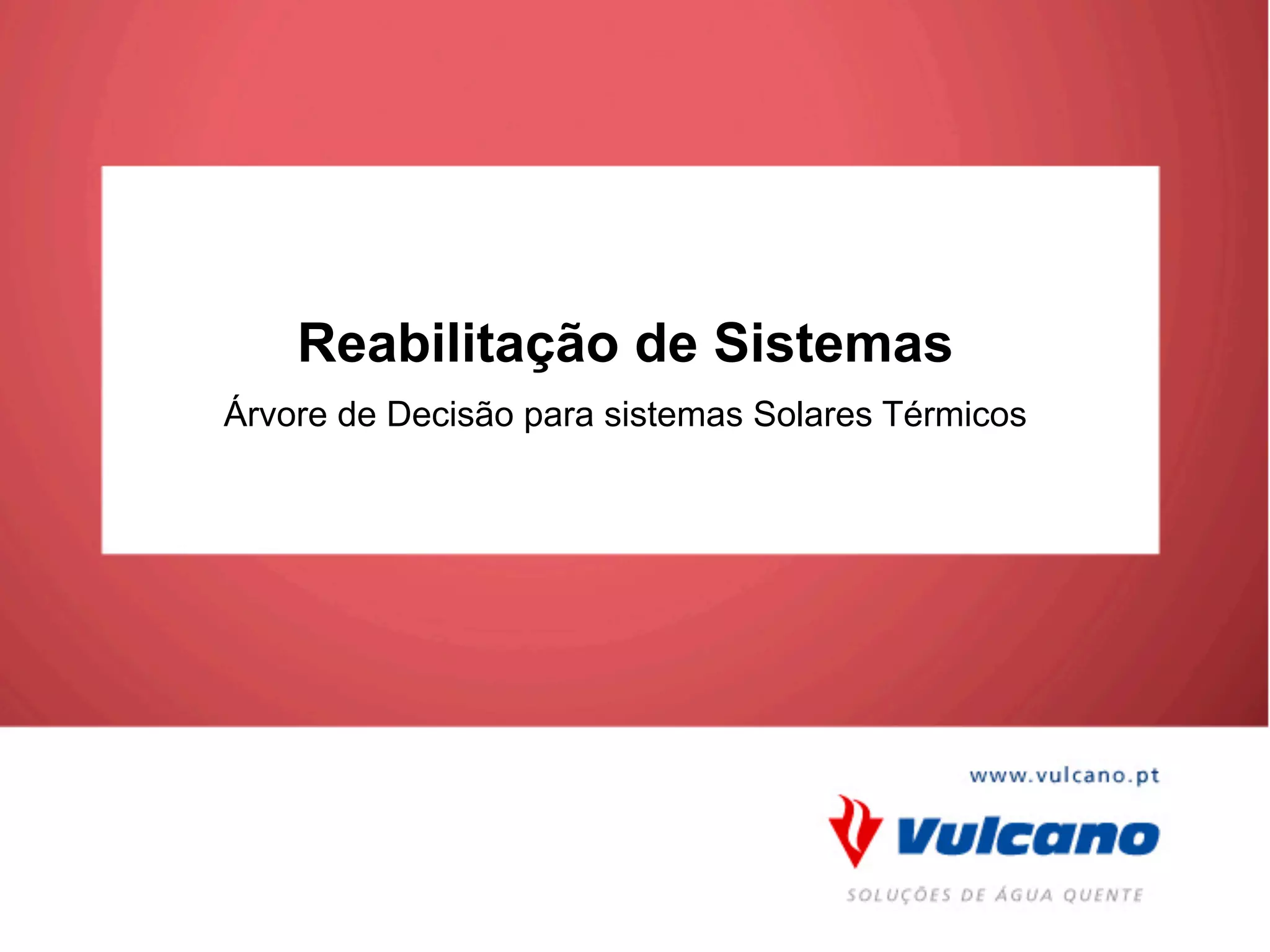

Reabilitação de Sistemas
Árvore de Decisão para sistemas Solares Térmicos

2. © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights.
We reserve all rights of disposal such as copying and passing on to third parties.

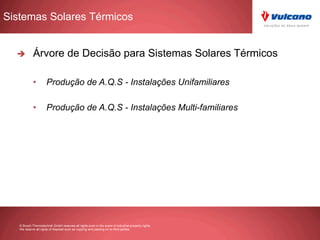

Sistemas Solares Térmicos
è Árvore de Decisão para Sistemas Solares Térmicos
• Produção de A.Q.S - Instalações Unifamiliares
• Produção de A.Q.S - Instalações Multi-familiares

3. © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights.
We reserve all rights of disposal such as copying and passing on to third parties.

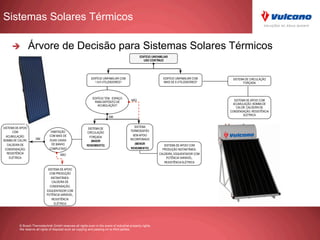

è Árvore de Decisão para Sistemas Solares Térmicos
Sistemas Solares Térmicos
EDIFÍCIO UNIFAMILIAR
USO CONTÍNUO
EDIFÍCIO UNIFAMILIAR COM
1 A 6 UTILIZADORES?
EDIFÍCIO UNIFAMILIAR COM
MAIS DE 6 UTILIZADORES?
SISTEMA DE CIRCULAÇÃO
FORÇADA
SISTEMA DE APOIO COM
ACUMULAÇÃO: BOMBA DE
CALOR; CALDEIRA DE
CONDENSAÇÃO; RESISTÊNCIA
ELÉTRICA
EDIFÍCIO TEM ESPAÇO
PARA DEPÓSITO DE
ACUMULAÇÃO?
SIM
NÃO
SISTEMA
TERMOSSIFÃO
SEM APOIO
INCORPORADO
(MENOR
RENDIMENTO)
SISTEMA DE APOIO COM
PRODUÇÃO INSTANTÂNEA:
CALDEIRA, ESQUENTADOR COM
POTÊNCIA VARIÁVEL,
RESISTÊNCIA ELÉTRICA
SISTEMA DE
CIRCULAÇÃO
FORÇADA
(MAIOR
RENDIMENTO)
HABITAÇÃO
COM MAIS DE
DUAS CASAS
DE BANHO
COMPLETAS?
SISTEMA DE APOIO
COM
ACUMULAÇÃO:
BOMBA DE CALOR;
CALDEIRA DE
CONDENSAÇÃO;
RESISTÊNCIA
ELÉTRICA
SIM
SISTEMA DE APOIO
COM PRODUÇÃO
INSTANTÂNEA:
CALDEIRA DE
CONDENSAÇÃO,
ESQUENTADOR COM
POTÊNCIA VARIÁVEL,
RESISTÊNCIA
ELÉTRICA
.
NÃO

4. © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights.
We reserve all rights of disposal such as copying and passing on to third parties.

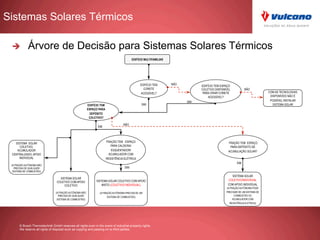

è Árvore de Decisão para Sistemas Solares Térmicos
Sistemas Solares Térmicos
EDIFÍCIO MULTIFAMILIAR
EDIFÍCIO TEM
CORETE
ACESSÍVEL?
EDIFÍCIO TEM ESPAÇO
COLETIVO DISPONÍVEL
PARA CRIAR CORETE
ACESSÍVEL?
NÃO
NÃO
COM AS TECNOLOGIAS
DISPONÍVEIS NÃO É
POSSÍVEL INSTALAR
SISTEMA SOLAREDIFÍCIO TEM
ESPAÇO PARA
DEPÓSITO
COLETIVO?
FRAÇÃO TEM ESPAÇO
PARA CALDEIRA/
ESQUENTADOR/
ACUMULADOR COM
RESISTÊNCIA ELÉTRICA
SISTEMA SOLAR
COLETIVO COM APOIO
COLETIVO
(A FRAÇÃO AUTÓNOMA NÃO
PRECISA DE QUALQUER
SISTEMA DE COMBUSTÃO)
SISTEMA SOLAR COLETIVO COM APOIO
MISTO (COLETIVO/ INDIVIDUAL)
(A FRAÇÃO AUTÓNOMA PRECISA DE UM
SISTEMA DE COMBUSTÃO)
SIM
SIM
SIM
SIM
SISTEMA SOLAR
COLETIVO,
ACUMULADOR
CENTRALIZADO, APOIO
INDIVIDUAL
(A FRAÇÃO AUTÓNOMA NÃO
PRECISA DE QUALQUER
SISTEMA DE COMBUSTÃO)
FRAÇÃO TEM ESPAÇO
PARA DEPÓSITO DE
ACUMULAÇÃO SOLAR?
NÃO
SISTEMA SOLAR
COLETIVO/INDIVIDUAL
COM APOIO INDIVIDUAL
(A FRAÇÃO AUTÓNOMA PODE
PRECISAR DE UM SISTEMA DE
COMBUSTÃO OU
ACUMULADOR COM
RESISTÊNCIA ELÉTRICA)
SIM

5. © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights.
We reserve all rights of disposal such as copying and passing on to third parties.

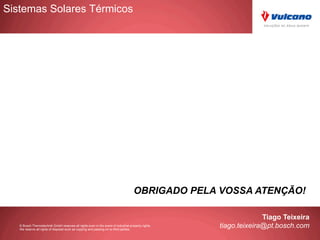

Tiago Teixeira
tiago.teixeira@pt.bosch.com
OBRIGADO PELA VOSSA ATENÇÃO!
Sistemas Solares Térmicos
