Roberval Rodrigues FerreiraRoberval Rodrigues Ferreira
Técnico em Atendimento à EmergênciasTécnico em Atendimento à Emergências
Instrutor de Salvamento do Corpo deInstrutor de Salvamento do Corpo de
BombeirosBombeiros

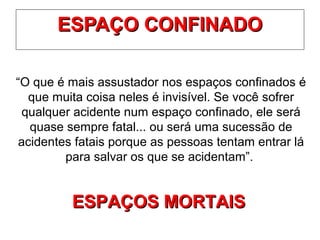

ESPAÇO CONFINADOESPAÇO CONFINADO
“O que é mais assustador nos espaços confinados é
que muita coisa neles é invisível. Se você sofrer
qualquer acidente num espaço confinado, ele será
quase sempre fatal... ou será uma sucessão de
acidentes fatais porque as pessoas tentam entrar lá
para salvar os que se acidentam”.
ESPAÇOS MORTAISESPAÇOS MORTAIS
Nr 33 16h completo

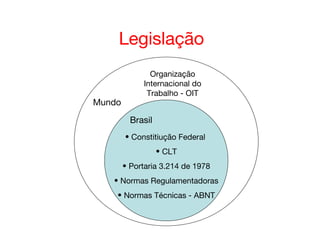

Legislação
Organização
Internacional do
Trabalho - OIT
Brasil
• Constitiução Federal
• CLT
• Portaria 3.214 de 1978
• Normas Regulamentadoras
• Normas Técnicas - ABNT
Mundo

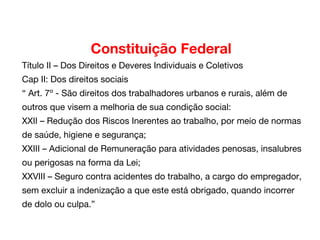

Constituição Federal
Título II – Dos Direitos e Deveres Individuais e Coletivos
Cap II: Dos direitos sociais
“ Art. 7º - São direitos dos trabalhadores urbanos e rurais, além de
outros que visem a melhoria de sua condição social:
XXII – Redução dos Riscos Inerentes ao trabalho, por meio de normas
de saúde, higiene e segurança;
XXIII – Adicional de Remuneração para atividades penosas, insalubres
ou perigosas na forma da Lei;
XXVIII – Seguro contra acidentes do trabalho, a cargo do empregador,
sem excluir a indenização a que este está obrigado, quando incorrer
de dolo ou culpa.”

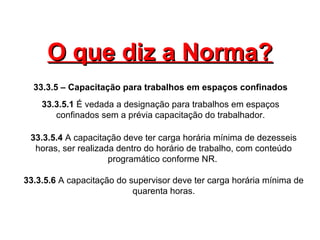

O que diz a Norma?O que diz a Norma?
33.3.5 – Capacitação para trabalhos em espaços confinados
33.3.5.1 É vedada a designação para trabalhos em espaços
confinados sem a prévia capacitação do trabalhador.
33.3.5.4 A capacitação deve ter carga horária mínima de dezesseis
horas, ser realizada dentro do horário de trabalho, com conteúdo
programático conforme NR.
33.3.5.6 A capacitação do supervisor deve ter carga horária mínima de
quarenta horas.
Nr 33 16h completo

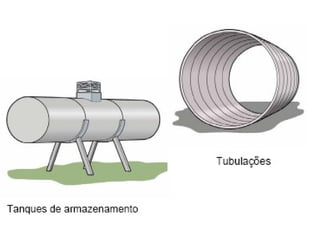

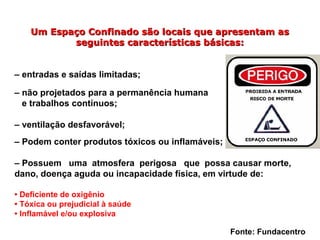

Um Espaço Confinado são locais que apresentam asUm Espaço Confinado são locais que apresentam as
seguintes características básicas:seguintes características básicas:
– entradas e saídas limitadas;
– não projetados para a permanência humana
e trabalhos contínuos;
– ventilação desfavorável;
– Podem conter produtos tóxicos ou inflamáveis;

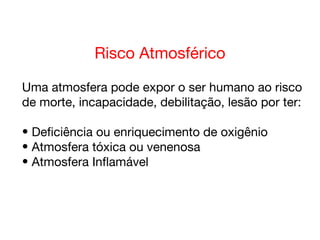

– Possuem uma atmosfera perigosa que possa causar morte,
dano, doença aguda ou incapacidade física, em virtude de:
• Deficiente de oxigênio
• Tóxica ou prejudicial à saúde
• Inflamável e/ou explosiva
Fonte: Fundacentro

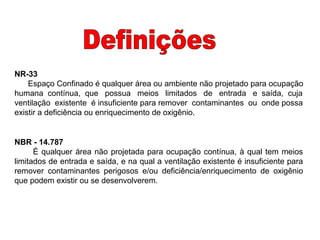

NBR - 14.787
É qualquer área não projetada para ocupação contínua, à qual tem meios
limitados de entrada e saída, e na qual a ventilação existente é insuficiente para
remover contaminantes perigosos e/ou deficiência/enriquecimento de oxigênio
que podem existir ou se desenvolverem.
NR-33
Espaço Confinado é qualquer área ou ambiente não projetado para ocupação
humana contínua, que possua meios limitados de entrada e saída, cuja
ventilação existente é insuficiente para remover contaminantes ou onde possa
existir a deficiência ou enriquecimento de oxigênio.
Nr 33 16h completo
Nr 33 16h completo
Nr 33 16h completo
Nr 33 16h completo
Nr 33 16h completo
Nr 33 16h completo
Nr 33 16h completo
Nr 33 16h completo
• Obras,Obras,
• Reparos,Reparos,
• Inspeções,Inspeções,
•Manutenção preventiva,Manutenção preventiva,
• Resgate,Resgate,

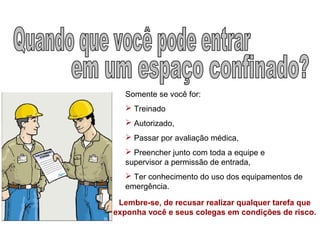

Somente se você for:
 Treinado
 Autorizado,
 Passar por avaliação médica,
 Preencher junto com toda a equipe e
supervisor a permissão de entrada,
 Ter conhecimento do uso dos equipamentos de
emergência.
Lembre-se, de recusar realizar qualquer tarefa que
exponha você e seus colegas em condições de risco.

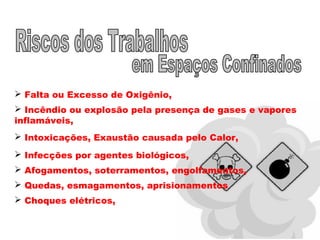

 Falta ou Excesso de Oxigênio,
 Incêndio ou explosão pela presença de gases e vapores
inflamáveis,
 Intoxicações, Exaustão causada pelo Calor,
 Infecções por agentes biológicos,
 Afogamentos, soterramentos, engolfamentos,
 Quedas, esmagamentos, aprisionamentos
 Choques elétricos,
Condição em que uma substância sólida
particulada, possa envolver uma pessoa e causar
inconsciência ou morte por asfixia.
Engolfamento/Envolvimento:
MapearMapear
detalhadamentedetalhadamente
Realizar APR (análiseRealizar APR (análise
preliminar de risco).preliminar de risco).

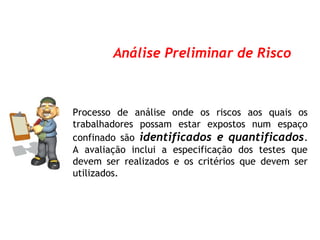

Processo de análise onde os riscos aos quais os
trabalhadores possam estar expostos num espaço
confinado são identificados e quantificados.
A avaliação inclui a especificação dos testes que
devem ser realizados e os critérios que devem ser
utilizados.
Análise Preliminar de Risco
Reconhecimento, Avaliação e Controle de
Riscos

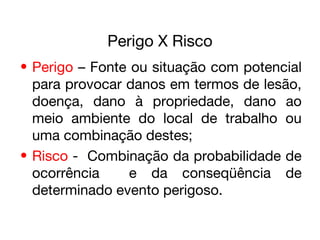

Perigo X Risco
• Perigo – Fonte ou situação com potencial
para provocar danos em termos de lesão,
doença, dano à propriedade, dano ao
meio ambiente do local de trabalho ou
uma combinação destes;
• Risco - Combinação da probabilidade de
ocorrência e da conseqüência de
determinado evento perigoso.
Os riscos podem ser classificados de acordo com os
agentes que o produzem em:
• Risco químico
• Risco Físico
• Risco Biológico
• Risco Ergonômico
• Risco de Acidentes
Riscos
Riscos FísicosRiscos Físicos
Riscos Físicos – conseqüência das formas de energia a
que possam estar expostos os trabalhadores, como:
• ruído,
• vibrações,
• pressões anormais,
• temperaturas extremas,
• radiações ionizantes,
• radiações não ionizantes, bem como o infra-som e o
ultra-som.

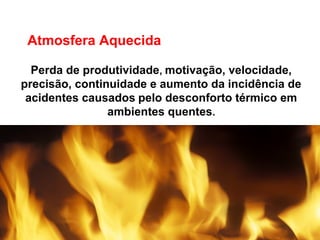

Perda de produtividade, motivação, velocidade,
precisão, continuidade e aumento da incidência de
acidentes causados pelo desconforto térmico em
ambientes quentes.
Atmosfera Aquecida

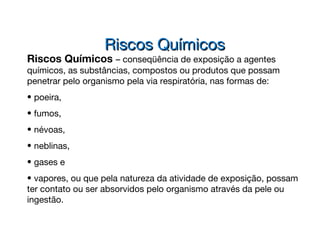

Riscos Químicos – conseqüência de exposição a agentes
químicos, as substâncias, compostos ou produtos que possam
penetrar pelo organismo pela via respiratória, nas formas de:
• poeira,
• fumos,
• névoas,
• neblinas,
• gases e
• vapores, ou que pela natureza da atividade de exposição, possam
ter contato ou ser absorvidos pelo organismo através da pele ou
ingestão.
Riscos QuímicosRiscos Químicos
Nr 33 16h completo
Sistema Respiratório
Sistema Digestório
(boca)
Sistema Tegumentar
(Poros)
Vias de absorção

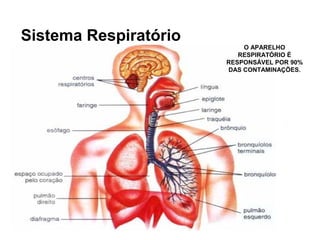

Sistema Respiratório
O APARELHO
RESPIRATÓRIO É
RESPONSÁVEL POR 90%
DAS CONTAMINAÇÕES.
HEMATOSE
Alvéolos
Finalmente chegamos no local
onde ocorre a HEMATOSE.
A hematose é a troca de gases
entre os alvéolos e o sangue.
Assim, o oxigênio sai dos
alvéolos e entra no sangue e o
gás carbônico sai do sangue e
entra nos alvéolos.

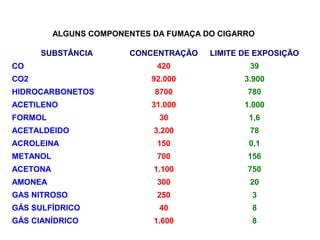

ALGUNS COMPONENTES DA FUMAÇA DO CIGARRO
SUBSTÂNCIA CONCENTRAÇÃO LIMITE DE EXPOSIÇÃO
CO 420 39
CO2 92.000 3.900
HIDROCARBONETOS 8700 780
ACETILENO 31.000 1.000
FORMOL 30 1,6
ACETALDEIDO 3.200 78
ACROLEINA 150 0,1
METANOL 700 156
ACETONA 1.100 750
AMONEA 300 20
GAS NITROSO 250 3
GÁS SULFÍDRICO 40 8
GÁS CIANÍDRICO 1.600 8

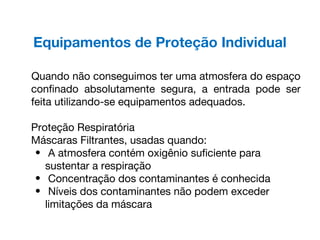

Equipamentos de Proteção Individual
Quando não conseguimos ter uma atmosfera do espaço
confinado absolutamente segura, a entrada pode ser
feita utilizando-se equipamentos adequados.
Proteção Respiratória
Máscaras Filtrantes, usadas quando:
• A atmosfera contém oxigênio suficiente para
sustentar a respiração
• Concentração dos contaminantes é conhecida
• Níveis dos contaminantes não podem exceder
limitações da máscara
Respiradores Autônomos e de Ar mandado
• Proteção autônoma com cilindro de oxigênio –
duração de 30 a 60 minutos de suprimento
• Equipamento com linha de ar mandado –
utilizam mangueira de ar conectada a máscara
do trabalhador. A mangueira deve ter no
máximo 90 m.
Equipamentos de Proteção Individual

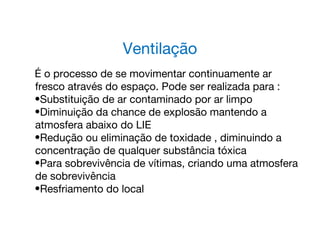

Ventilação
É o processo de se movimentar continuamente ar
fresco através do espaço. Pode ser realizada para :
•Substituição de ar contaminado por ar limpo
•Diminuição da chance de explosão mantendo a
atmosfera abaixo do LIE
•Redução ou eliminação de toxidade , diminuindo a
concentração de qualquer substância tóxica
•Para sobrevivência de vítimas, criando uma atmosfera
de sobrevivência
•Resfriamento do local

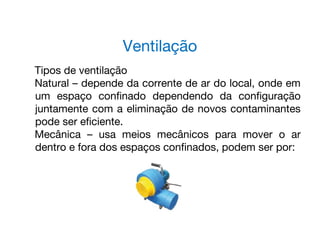

Tipos de ventilação
Natural – depende da corrente de ar do local, onde em
um espaço confinado dependendo da configuração
juntamente com a eliminação de novos contaminantes
pode ser eficiente.
Mecânica – usa meios mecânicos para mover o ar
dentro e fora dos espaços confinados, podem ser por:
Ventilação
•Exaustão – puxa o ar para fora do espaço contaminado
(tomar cuidado com a saída dos contaminantes ao ar livre)
•Fornecimento de Ventilação – com a ventilação
pressurizada positiva empurra o ar para dentro do
espaço, fazendo com que o ar contaminado saia por
outra abertura.(eficiente especialmente onde o ar
contaminado tem vapores difusos)
Ventilação
Qualquer que seja o equipamento utilizado na
ventilação forçada, este deve garantir qualidade de
“Ar Respirável”.

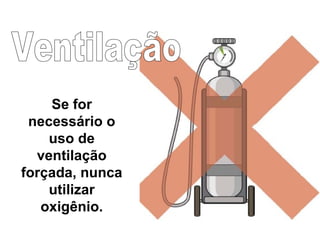

Se for
necessário o
uso de
ventilação
forçada, nunca
utilizar
oxigênio.

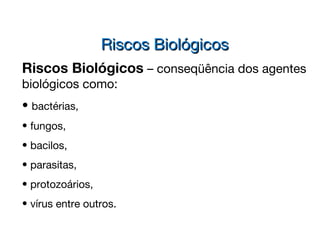

Riscos Biológicos – conseqüência dos agentes
biológicos como:
• bactérias,
• fungos,
• bacilos,
• parasitas,
• protozoários,
• vírus entre outros.
Riscos BiológicosRiscos Biológicos

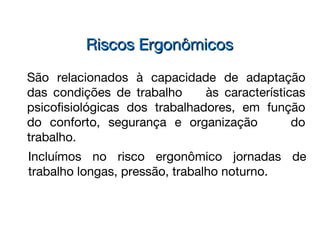

São relacionados à capacidade de adaptação
das condições de trabalho às características
psicofisiológicas dos trabalhadores, em função
do conforto, segurança e organização do
trabalho.
Riscos ErgonômicosRiscos Ergonômicos
Incluímos no risco ergonômico jornadas de
trabalho longas, pressão, trabalho noturno.

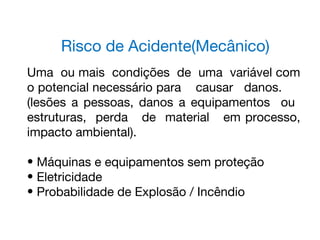

Risco de Acidente(Mecânico)
Uma ou mais condições de uma variável com
o potencial necessário para causar danos.
(lesões a pessoas, danos a equipamentos ou
estruturas, perda de material em processo,
impacto ambiental).
• Máquinas e equipamentos sem proteção
• Eletricidade
• Probabilidade de Explosão / Incêndio
Nr 33 16h completo

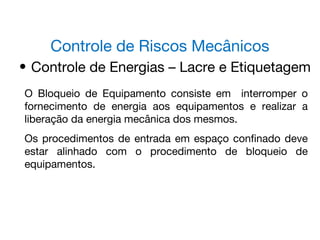

Controle de Riscos Mecânicos
• Controle de Energias – Lacre e Etiquetagem
O Bloqueio de Equipamento consiste em interromper o
fornecimento de energia aos equipamentos e realizar a
liberação da energia mecânica dos mesmos.
Os procedimentos de entrada em espaço confinado deve
estar alinhado com o procedimento de bloqueio de
equipamentos.

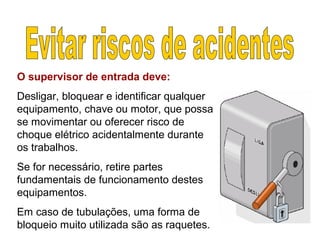

O supervisor de entrada deve:
Desligar, bloquear e identificar qualquer
equipamento, chave ou motor, que possa
se movimentar ou oferecer risco de
choque elétrico acidentalmente durante
os trabalhos.
Se for necessário, retire partes
fundamentais de funcionamento destes
equipamentos.
Em caso de tubulações, uma forma de
bloqueio muito utilizada são as raquetes.

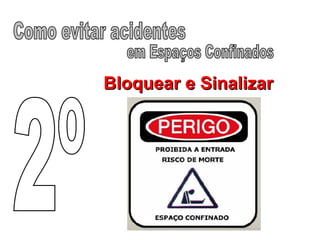

Bloquear e SinalizarBloquear e Sinalizar
ProcedimentosProcedimentos
Implementar a gestão em
segurança e saúde no
trabalho em espaços
confinados
TreinarTreinar
 16 horas para
trabalhadores e vigias
 40 horas para
supervisores de entrada
Nr 33 16h completo

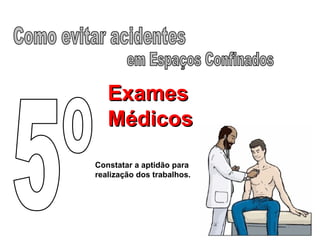

ExamesExames
MédicosMédicos
Constatar a aptidão para
realização dos trabalhos.

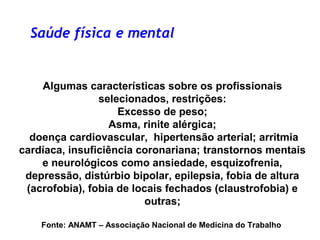

Algumas características sobre os profissionais
selecionados, restrições:
Excesso de peso;
Asma, rinite alérgica;
doença cardiovascular, hipertensão arterial; arritmia
cardíaca, insuficiência coronariana; transtornos mentais
e neurológicos como ansiedade, esquizofrenia,
depressão, distúrbio bipolar, epilepsia, fobia de altura
(acrofobia), fobia de locais fechados (claustrofobia) e
outras;
Fonte: ANAMT – Associação Nacional de Medicina do Trabalho
Saúde física e mental
Permissão dePermissão de
Entrada e TrabalhoEntrada e Trabalho
Garantir que o acesso em
espaços confinados,
ocorra somente após a
correta emissão da folha
de permissão de entrada e
trabalho.
ParalisaçãoParalisação
Paralisar as atividades caso ocorra
qualquer alteração que coloque em
risco os trabalhadores.
Atender EmergênciasAtender Emergências
A empresa deve ter plano de atendimento a
emergência.
A equipe deve ter treinamento específico
sobre emergência em espaços confinados.
Risco Atmosférico
Uma atmosfera pode expor o ser humano ao risco
de morte, incapacidade, debilitação, lesão por ter:
• Deficiência ou enriquecimento de oxigênio
• Atmosfera tóxica ou venenosa
• Atmosfera Inflamável

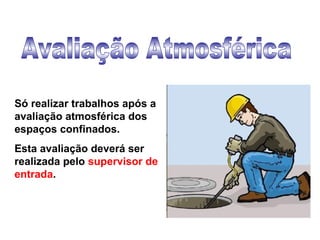

Só realizar trabalhos após a
avaliação atmosférica dos
espaços confinados.
Esta avaliação deverá ser
realizada pelo supervisor de
entrada.

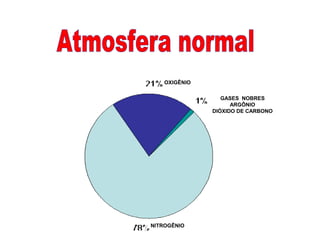

OXIGÊNIO
GASES NOBRES
ARGÔNIO
DIÓXIDO DE CARBONO
NITROGÊNIO

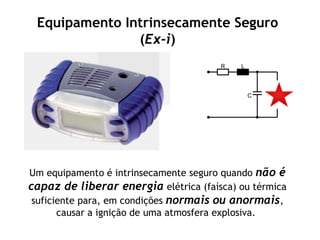

Um equipamento é intrinsecamente seguro quando não é
capaz de liberar energia elétrica (faísca) ou térmica
suficiente para, em condições normais ou anormais,
causar a ignição de uma atmosfera explosiva.
Equipamento Intrinsecamente Seguro
(Ex-i)
R L
C

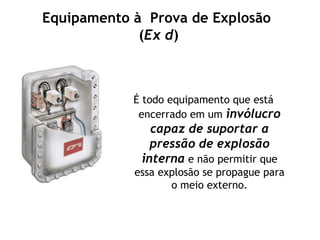

Equipamento à Prova de Explosão
(Ex d)
É todo equipamento que está
encerrado em um invólucro
capaz de suportar a
pressão de explosão
interna e não permitir que
essa explosão se propague para
o meio externo.

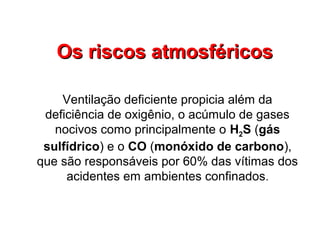

Os riscos atmosféricosOs riscos atmosféricos
Ventilação deficiente propicia além da
deficiência de oxigênio, o acúmulo de gases
nocivos como principalmente o H2S (gás
sulfídrico) e o CO (monóxido de carbono),
que são responsáveis por 60% das vítimas dos
acidentes em ambientes confinados.

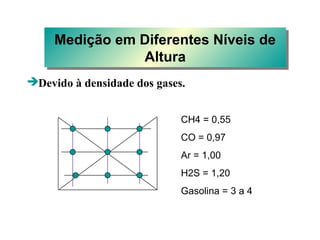

Medição em Diferentes Níveis de
Altura
Medição em Diferentes Níveis de
Altura
Devido à densidade dos gases.
CH4 = 0,55
CO = 0,97
Ar = 1,00
H2S = 1,20
Gasolina = 3 a 4

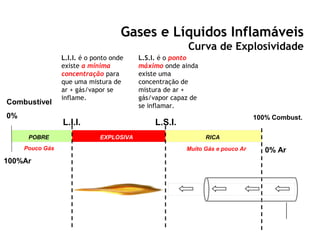

EXPLOSIVA
Combustível
0%
POBRE
L.I.I. L.S.I.
EXPLOSIVA RICA
100%Ar
0% Ar
100% Combust.
Muito Gás e pouco ArPouco Gás
L.I.I. é o ponto onde
existe a mínima
concentração para
que uma mistura de
ar + gás/vapor se
inflame.
L.S.I. é o ponto
máximo onde ainda
existe uma
concentração de
mistura de ar +
gás/vapor capaz de
se inflamar.
Gases e Líquidos Inflamáveis
Curva de Explosividade

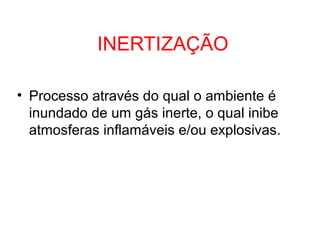

INERTIZAÇÃO
• Processo através do qual o ambiente é
inundado de um gás inerte, o qual inibe
atmosferas inflamáveis e/ou explosivas.
A concentração segura de oxigênio na atmosfera é de 19,5% a
22%.
Concentrações de Oxigênio abaixo de 19,5% podem causar
problemas como:
Entre 15% a 19% - problemas com a coordenação motora.
Entre 12% a 14% - problemas de dificuldade respiratória.
Entre 10% a 12 % - respiração fraca.
Entre 8% a 10% - falhas mentais, inconsciência, náuseas e vômitos.
Entre 6% a 8% - morte após 8 minutos.
Entre 4% a 6% - coma em 40 segundos.

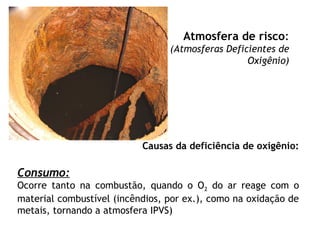

Causas da deficiência de oxigênio:
Consumo:
Ocorre tanto na combustão, quando o O2 do ar reage com o
material combustível (incêndios, por ex.), como na oxidação de
metais, tornando a atmosfera IPVS)
Atmosfera de risco:
(Atmosferas Deficientes de
Oxigênio)
Respirar excesso de oxigênio pode causar Hiperoxia
Efeitos:
1; vaso dilatação cerebral (risco de edema)
2; riscos no pulmão: bronco displasia (inflamação e espessamento)
3; aumento de radicais livres de oxigênio no sangue, e como
conseqüência: lesão no Sistema Nervoso Central, o que por sua vez
pode piorar o descrito no item 1.
Atmosfera de risco:
(Enriquecimento / Excesso de Oxigênio)

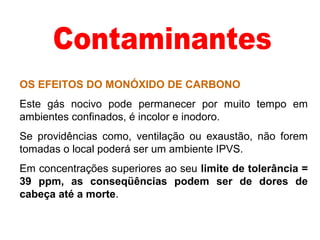

OS EFEITOS DO MONÓXIDO DE CARBONO
Este gás nocivo pode permanecer por muito tempo em
ambientes confinados, é incolor e inodoro.
Se providências como, ventilação ou exaustão, não forem
tomadas o local poderá ser um ambiente IPVS.
Em concentrações superiores ao seu limite de tolerância =
39 ppm, as conseqüências podem ser de dores de
cabeça até a morte.

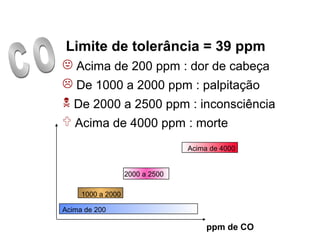

ppm de CO
Acima de 200
1000 a 2000
2000 a 2500
Acima de 4000
Limite de tolerância = 39 ppm
 Acima de 200 ppm : dor de cabeça
 De 1000 a 2000 ppm : palpitação
 De 2000 a 2500 ppm : inconsciência
 Acima de 4000 ppm : morte

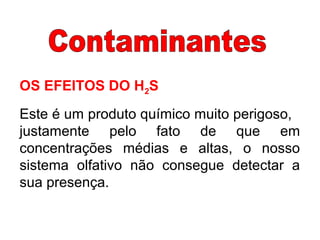

OS EFEITOS DO H2S
Este é um produto químico muito perigoso,
justamente pelo fato de que em
concentrações médias e altas, o nosso
sistema olfativo não consegue detectar a
sua presença.

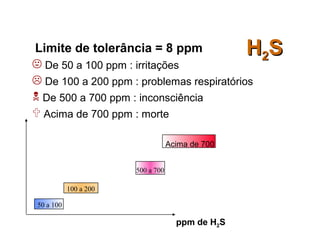

ppm de H2S
50 a 100
100 a 200
500 a 700
Acima de 700
Limite de tolerância = 8 ppm
 De 50 a 100 ppm : irritações
 De 100 a 200 ppm : problemas respiratórios
 De 500 a 700 ppm : inconsciência
 Acima de 700 ppm : morte
HH22SS
Partículas sólidas suspensas no ar, geradas
pela quebra mecânica de algum material
sólido.
Quanto menor a partícula mais tempo ela fica
no ar, e mais facilmente ela consegue ser
absorvida pelo aparelho respiratório.
Avaliação de Riscos de Explosão
A ATMOSFERA EXPLOSIVA ESTÁ SEMPRE PRESENTE - ZONA 0
Zona na qual uma mistura explosiva de gás, vapor ou poeira está permanente
presente (a fase gasosa, no interior de um recipiente ou de um reservatório
constitui uma zona "0").
A ATMOSFERA EXPLOSIVA ESTÁ FREQÜENTEMENTE PRESENTE - ZONA 1
Zona na qual uma mistura explosiva de gás, vapores e poeiras, podem
eventualmente se formar em serviço normal de instalação.
A EXPLOSIVA PODE ACIDENTALMENTE ESTÁ PRESENTE - ZONA 2
Zona na qual uma mistura explosiva pode aparecer só em caso de funcionamento
anormal da instalação (perdas ou uso negligente).

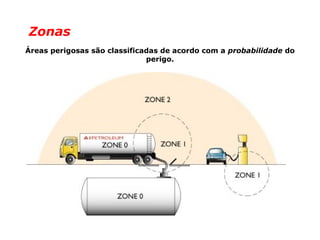

Zonas
Áreas perigosas são classificadas de acordo com a probabilidade do
perigo.

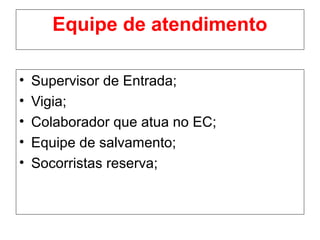

Equipe de atendimento
• Supervisor de Entrada;
• Vigia;
• Colaborador que atua no EC;
• Equipe de salvamento;
• Socorristas reserva;
Pessoa com capacitação e
responsabilidade pela
determinação se as condições de
entrada são aceitáveis e estão
presentes numa permissão de
entrada.
Supervisor de
Entrada

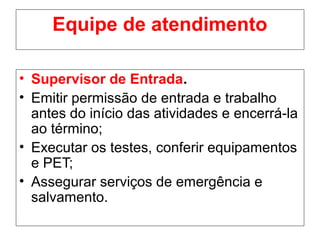

Equipe de atendimento
• Supervisor de Entrada.
• Emitir permissão de entrada e trabalho
antes do início das atividades e encerrá-la
ao término;
• Executar os testes, conferir equipamentos
e PET;
• Assegurar serviços de emergência e
salvamento.

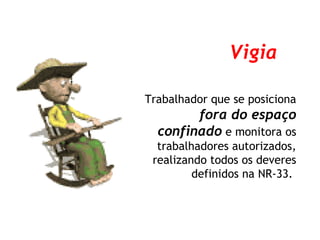

Trabalhador que se posiciona
fora do espaço
confinado e monitora os
trabalhadores autorizados,
realizando todos os deveres
definidos na NR-33.
Vigia

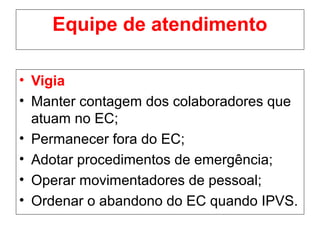

Equipe de atendimento
• Vigia
• Manter contagem dos colaboradores que
atuam no EC;
• Permanecer fora do EC;
• Adotar procedimentos de emergência;
• Operar movimentadores de pessoal;
• Ordenar o abandono do EC quando IPVS.
Profissional com capacitação que
recebe autorização do supervisor,
para entrar em um espaço confinado.
Trabalhador Autorizado

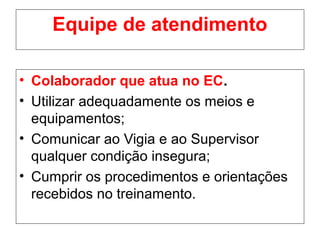

Equipe de atendimento
• Colaborador que atua no EC.
• Utilizar adequadamente os meios e
equipamentos;
• Comunicar ao Vigia e ao Supervisor
qualquer condição insegura;
• Cumprir os procedimentos e orientações
recebidos no treinamento.
Trabalho em Espaço Confinado
Os slides em anexo mostram uma equipe
realizando tarefas em um espaço confinado.
Notem a colocação dos Equipamentos de
Proteção Individual (EPIs), a atenção mostrada
pelo vigia, o uso de iluminação dentro do espaço
confinado, a identificação dos riscos, o método
de resgate utilizado, etc.
Colocação do EPI
Atenção mostrada
pelo observador
Uso de iluminação dentro do
espaço confinado
Identificação do Risco
Riscos encontrados
EPI sendo
usado
Método de
Resgate
Um trabalho bem executado.
Equipe deixando o
local do trabalho
Nr 33 16h completo
Pessoa com capacitação e
responsabilidade pela
determinação se as condições de
entrada são aceitáveis e estão
presentes numa permissão de
entrada.
Supervisor de
Entrada
Trabalhador que se posiciona
fora do espaço
confinado e monitora os
trabalhadores autorizados,
realizando todos os deveres
definidos na NR-33.
Vigia

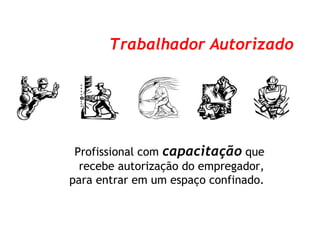

Profissional com capacitação que
recebe autorização do empregador,
para entrar em um espaço confinado.
Trabalhador Autorizado
Nr 33 16h completo
As vezes......
Não é possível ver
o tamanho do
perigo !!!!!

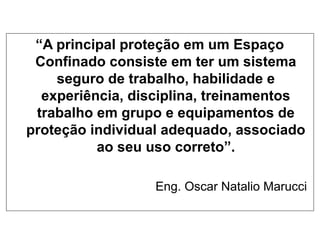

“A principal proteção em um Espaço
Confinado consiste em ter um sistema
seguro de trabalho, habilidade e
experiência, disciplina, treinamentos
trabalho em grupo e equipamentos de
proteção individual adequado, associado
ao seu uso correto”.
Eng. Oscar Natalio Marucci

Mais conteúdo relacionado

Mais procurados

Treinamento Trabalho em Altura - Atualizado 2023
Treinamento Trabalho em Altura - Atualizado 2023Treinamento Trabalho em Altura - Atualizado 2023
Treinamento Trabalho em Altura - Atualizado 2023
José Valfrido

ESPAÇO CONFINADO - NR 33 - VIGIA.pptx
ESPAÇO CONFINADO - NR 33 - VIGIA.pptxESPAÇO CONFINADO - NR 33 - VIGIA.pptx
ESPAÇO CONFINADO - NR 33 - VIGIA.pptx
juamis morais

Treinamento PPR - Proteção respiratória
Treinamento PPR - Proteção respiratóriaTreinamento PPR - Proteção respiratória
Treinamento PPR - Proteção respiratória
Claudio Cesar Pontes ن

Trabalho em altura nr 35 (treinamento)
Trabalho em altura   nr 35 (treinamento)Trabalho em altura   nr 35 (treinamento)
Trabalho em altura nr 35 (treinamento)
Bruno Monteiro

Avaliação nr33
Avaliação nr33Avaliação nr33
Avaliação nr33
Brasilio da Silva

Treinamento percepção de risco
Treinamento percepção de riscoTreinamento percepção de risco
Treinamento percepção de risco
Sara Jaqueline

Power+point+nr+35
Power+point+nr+35Power+point+nr+35
Power+point+nr+35
Gil Mendes

MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRASMODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
Mateus Borges

Nr 20
Nr 20 Nr 20
Integração de Segurança do Trabalho NOVO
Integração de Segurança do Trabalho NOVOIntegração de Segurança do Trabalho NOVO
Integração de Segurança do Trabalho NOVO
Sergio Silva

Nr 33
Nr 33Nr 33
NR 6 - Equipamento de Proteção Individual
NR 6 - Equipamento de Proteção IndividualNR 6 - Equipamento de Proteção Individual
NR 6 - Equipamento de Proteção Individual
emanueltstegeon

Espacos confinados Livreto NR33
Espacos confinados Livreto NR33Espacos confinados Livreto NR33
Espacos confinados Livreto NR33
prevencaonline

Curso nr10 básico
Curso nr10 básicoCurso nr10 básico
Curso nr10 básico
Sergio Roberto Silva

NR 18
NR 18NR 18
NR 18
NewAge16

Trabalho em Altura (NR-35) + Anexos I e II
Trabalho em Altura (NR-35) + Anexos I e IITrabalho em Altura (NR-35) + Anexos I e II
Trabalho em Altura (NR-35) + Anexos I e II
Claudio Cesar Pontes ن

272517435 curso-nr20-basico-ppt
272517435 curso-nr20-basico-ppt272517435 curso-nr20-basico-ppt
272517435 curso-nr20-basico-ppt
William Breternitz

Treinamento nr 20
Treinamento nr 20Treinamento nr 20
Treinamento nr 20
André Luís Siqueira

Treinamento de epi novo reparado mecnil
Treinamento de epi novo reparado  mecnilTreinamento de epi novo reparado  mecnil
Treinamento de epi novo reparado mecnil
Ythia Karla

Treinamento nr34 trabalho a quente novo
Treinamento nr34 trabalho a quente novoTreinamento nr34 trabalho a quente novo
Treinamento nr34 trabalho a quente novo
Marciel Bernardes


Mais procurados (20)

Treinamento Trabalho em Altura - Atualizado 2023
Treinamento Trabalho em Altura - Atualizado 2023Treinamento Trabalho em Altura - Atualizado 2023
Treinamento Trabalho em Altura - Atualizado 2023

ESPAÇO CONFINADO - NR 33 - VIGIA.pptx
ESPAÇO CONFINADO - NR 33 - VIGIA.pptxESPAÇO CONFINADO - NR 33 - VIGIA.pptx
ESPAÇO CONFINADO - NR 33 - VIGIA.pptx

Treinamento PPR - Proteção respiratória
Treinamento PPR - Proteção respiratóriaTreinamento PPR - Proteção respiratória
Treinamento PPR - Proteção respiratória

Trabalho em altura nr 35 (treinamento)
Trabalho em altura   nr 35 (treinamento)Trabalho em altura   nr 35 (treinamento)
Trabalho em altura nr 35 (treinamento)

Avaliação nr33
Avaliação nr33Avaliação nr33
Avaliação nr33

Treinamento percepção de risco
Treinamento percepção de riscoTreinamento percepção de risco
Treinamento percepção de risco

Power+point+nr+35
Power+point+nr+35Power+point+nr+35
Power+point+nr+35

MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRASMODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS

Nr 20
Nr 20 Nr 20
Nr 20

Integração de Segurança do Trabalho NOVO
Integração de Segurança do Trabalho NOVOIntegração de Segurança do Trabalho NOVO
Integração de Segurança do Trabalho NOVO

Nr 33
Nr 33Nr 33
Nr 33

NR 6 - Equipamento de Proteção Individual
NR 6 - Equipamento de Proteção IndividualNR 6 - Equipamento de Proteção Individual
NR 6 - Equipamento de Proteção Individual

Espacos confinados Livreto NR33
Espacos confinados Livreto NR33Espacos confinados Livreto NR33
Espacos confinados Livreto NR33

Curso nr10 básico
Curso nr10 básicoCurso nr10 básico
Curso nr10 básico

NR 18
NR 18NR 18
NR 18

Trabalho em Altura (NR-35) + Anexos I e II
Trabalho em Altura (NR-35) + Anexos I e IITrabalho em Altura (NR-35) + Anexos I e II
Trabalho em Altura (NR-35) + Anexos I e II

272517435 curso-nr20-basico-ppt
272517435 curso-nr20-basico-ppt272517435 curso-nr20-basico-ppt
272517435 curso-nr20-basico-ppt

Treinamento nr 20
Treinamento nr 20Treinamento nr 20
Treinamento nr 20

Treinamento de epi novo reparado mecnil
Treinamento de epi novo reparado  mecnilTreinamento de epi novo reparado  mecnil
Treinamento de epi novo reparado mecnil

Treinamento nr34 trabalho a quente novo
Treinamento nr34 trabalho a quente novoTreinamento nr34 trabalho a quente novo
Treinamento nr34 trabalho a quente novo


Destaque

Trabalho em Espaços Confinados Portaria 3.214/78 - NR-33 / NBR 14.787
Trabalho em Espaços Confinados Portaria 3.214/78 - NR-33 / NBR 14.787Trabalho em Espaços Confinados Portaria 3.214/78 - NR-33 / NBR 14.787
Trabalho em Espaços Confinados Portaria 3.214/78 - NR-33 / NBR 14.787
Alfredo Brito

Apostila de espaços confinados
Apostila de espaços confinadosApostila de espaços confinados
Apostila de espaços confinados
Francisco Assis Silva Junior

Modulo ii nr 35 egeon
Modulo ii nr 35   egeonModulo ii nr 35   egeon
Modulo ii nr 35 egeon
André Souza

Modulo III NR 35
Modulo III NR 35  Modulo III NR 35
Modulo III NR 35
André Souza

CURSO DE ESPAÇO CONFINADO EM SALVADOR
CURSO DE ESPAÇO CONFINADO EM SALVADORCURSO DE ESPAÇO CONFINADO EM SALVADOR
(Nr 33 treinamento em espaço confinado ellu brasil, seja bem-vindo!)
(Nr 33   treinamento em espaço confinado   ellu brasil, seja bem-vindo!)(Nr 33   treinamento em espaço confinado   ellu brasil, seja bem-vindo!)
(Nr 33 treinamento em espaço confinado ellu brasil, seja bem-vindo!)
GrupoJLJ

Nr33 manual mtb
Nr33 manual mtbNr33 manual mtb
Nr33 manual mtb
Thiago Ramalho

ESPAÇO CONFINADO
ESPAÇO CONFINADOESPAÇO CONFINADO
ESPAÇO CONFINADO
Pedro Domacena

Espaço confinado NR-33
Espaço confinado NR-33Espaço confinado NR-33
Espaço confinado NR-33
Deoclides Neto

Nr.33 Segurança nos Serviços em Espaços confinados/Transparncia
Nr.33 Segurança nos Serviços em Espaços confinados/TransparnciaNr.33 Segurança nos Serviços em Espaços confinados/Transparncia
Nr.33 Segurança nos Serviços em Espaços confinados/Transparncia
Ana Paula Santos de Jesus Souza

05 aulas espaço confinado
05 aulas espaço confinado05 aulas espaço confinado
05 aulas espaço confinado
Homero Alves de Lima

Nr 33 Trabalhos em Espaços Confinados
Nr 33   Trabalhos em Espaços ConfinadosNr 33   Trabalhos em Espaços Confinados
Nr 33 Trabalhos em Espaços Confinados
florentinotm

Check list espaço-confinado
Check list espaço-confinadoCheck list espaço-confinado
Check list espaço-confinado
Tst Eliana Gil

NR-33 - Espaço Confinado - Modulo III
NR-33 - Espaço Confinado - Modulo IIINR-33 - Espaço Confinado - Modulo III
NR-33 - Espaço Confinado - Modulo III
emanueltstegeon

NR-33 Espaço Confinado - Modulo I
NR-33   Espaço Confinado - Modulo INR-33   Espaço Confinado - Modulo I
NR-33 Espaço Confinado - Modulo I
emanueltstegeon

Apresentação espaço confinado fev2010 completa
Apresentação  espaço confinado fev2010 completaApresentação  espaço confinado fev2010 completa
Apresentação espaço confinado fev2010 completa
Gliceu Grossi

Postura correta slides
Postura correta slidesPostura correta slides
Postura correta slides
Juliana Póvoa


Destaque (17)

Trabalho em Espaços Confinados Portaria 3.214/78 - NR-33 / NBR 14.787
Trabalho em Espaços Confinados Portaria 3.214/78 - NR-33 / NBR 14.787Trabalho em Espaços Confinados Portaria 3.214/78 - NR-33 / NBR 14.787
Trabalho em Espaços Confinados Portaria 3.214/78 - NR-33 / NBR 14.787

Apostila de espaços confinados
Apostila de espaços confinadosApostila de espaços confinados
Apostila de espaços confinados

Modulo ii nr 35 egeon
Modulo ii nr 35   egeonModulo ii nr 35   egeon
Modulo ii nr 35 egeon

Modulo III NR 35
Modulo III NR 35  Modulo III NR 35
Modulo III NR 35

CURSO DE ESPAÇO CONFINADO EM SALVADOR
CURSO DE ESPAÇO CONFINADO EM SALVADORCURSO DE ESPAÇO CONFINADO EM SALVADOR
CURSO DE ESPAÇO CONFINADO EM SALVADOR

(Nr 33 treinamento em espaço confinado ellu brasil, seja bem-vindo!)
(Nr 33   treinamento em espaço confinado   ellu brasil, seja bem-vindo!)(Nr 33   treinamento em espaço confinado   ellu brasil, seja bem-vindo!)
(Nr 33 treinamento em espaço confinado ellu brasil, seja bem-vindo!)

Nr33 manual mtb
Nr33 manual mtbNr33 manual mtb
Nr33 manual mtb

ESPAÇO CONFINADO
ESPAÇO CONFINADOESPAÇO CONFINADO
ESPAÇO CONFINADO

Espaço confinado NR-33
Espaço confinado NR-33Espaço confinado NR-33
Espaço confinado NR-33

Nr.33 Segurança nos Serviços em Espaços confinados/Transparncia
Nr.33 Segurança nos Serviços em Espaços confinados/TransparnciaNr.33 Segurança nos Serviços em Espaços confinados/Transparncia
Nr.33 Segurança nos Serviços em Espaços confinados/Transparncia

05 aulas espaço confinado
05 aulas espaço confinado05 aulas espaço confinado
05 aulas espaço confinado

Nr 33 Trabalhos em Espaços Confinados
Nr 33   Trabalhos em Espaços ConfinadosNr 33   Trabalhos em Espaços Confinados
Nr 33 Trabalhos em Espaços Confinados

Check list espaço-confinado
Check list espaço-confinadoCheck list espaço-confinado
Check list espaço-confinado

NR-33 - Espaço Confinado - Modulo III
NR-33 - Espaço Confinado - Modulo IIINR-33 - Espaço Confinado - Modulo III
NR-33 - Espaço Confinado - Modulo III

NR-33 Espaço Confinado - Modulo I
NR-33   Espaço Confinado - Modulo INR-33   Espaço Confinado - Modulo I
NR-33 Espaço Confinado - Modulo I

Apresentação espaço confinado fev2010 completa
Apresentação  espaço confinado fev2010 completaApresentação  espaço confinado fev2010 completa
Apresentação espaço confinado fev2010 completa

Postura correta slides
Postura correta slidesPostura correta slides
Postura correta slides


Semelhante a Nr 33 16h completo

NR33-Espaço Confinado.pptx
NR33-Espaço Confinado.pptxNR33-Espaço Confinado.pptx
NR33-Espaço Confinado.pptx
BrenoRocha33

NR 33 Espao Confinado.pptx
NR 33  Espao Confinado.pptxNR 33  Espao Confinado.pptx
NR 33 Espao Confinado.pptx
heriveltoernestodasi1

Apresentaoaulaavaliativaemseguranatrabalho 131024211004-phpapp01
Apresentaoaulaavaliativaemseguranatrabalho 131024211004-phpapp01Apresentaoaulaavaliativaemseguranatrabalho 131024211004-phpapp01
Apresentaoaulaavaliativaemseguranatrabalho 131024211004-phpapp01
Telma Cacém E Juromenha

ESPAÇOS CONFINADOS.pptx
ESPAÇOS CONFINADOS.pptxESPAÇOS CONFINADOS.pptx
ESPAÇOS CONFINADOS.pptx
CarlosPereira71292

Riscos Ambientais e Medidas de Controle de Riscos
Riscos Ambientais e Medidas de Controle de RiscosRiscos Ambientais e Medidas de Controle de Riscos
Riscos Ambientais e Medidas de Controle de Riscos
Gerlane Batista

Espao confinado
Espao confinadoEspao confinado
Espao confinado
Marcio Guilherme Bispo

apresentaonr33-130509160132-phpapp02.pptx
apresentaonr33-130509160132-phpapp02.pptxapresentaonr33-130509160132-phpapp02.pptx
apresentaonr33-130509160132-phpapp02.pptx
JooHenriqueCarvallho

457371231-Treinamento-NR-18 (1).ppt.......
457371231-Treinamento-NR-18 (1).ppt.......457371231-Treinamento-NR-18 (1).ppt.......
457371231-Treinamento-NR-18 (1).ppt.......
cecilia220770

Treinamento de segurança para trabalho em espaço confinado.pptx
Treinamento de segurança para trabalho em espaço confinado.pptxTreinamento de segurança para trabalho em espaço confinado.pptx
Treinamento de segurança para trabalho em espaço confinado.pptx
MarinaBandeira4

Por que não se pode dispensar o uso.pptx
Por que não se pode dispensar o uso.pptxPor que não se pode dispensar o uso.pptx
Por que não se pode dispensar o uso.pptx
AlidaFurtado

Análise de Riscos em um Ambiente Hospitalar
Análise de Riscos em um Ambiente HospitalarAnálise de Riscos em um Ambiente Hospitalar
Análise de Riscos em um Ambiente Hospitalar
Edmilson Pachêco

Exercicios 28 09-2013 03 out
Exercicios 28 09-2013 03 outExercicios 28 09-2013 03 out
Exercicios 28 09-2013 03 out
elizangelalily

nr 18.pptx
nr 18.pptxnr 18.pptx
nr 18.pptx
FabioBellucio1

Modulo 6 atividades insalubres & perigosas
Modulo 6 atividades insalubres & perigosasModulo 6 atividades insalubres & perigosas
Modulo 6 atividades insalubres & perigosas
Lucy Jesus

Apresentação nr33
Apresentação nr33Apresentação nr33
Apresentação nr33
Alexander C. Logelso Alex

Atm.explos.esp..conf.
Atm.explos.esp..conf.Atm.explos.esp..conf.
Atm.explos.esp..conf.
Robson Peixoto

2ª aula segurança do trabalho (1) (1)
2ª aula   segurança do trabalho (1) (1)2ª aula   segurança do trabalho (1) (1)
2ª aula segurança do trabalho (1) (1)
graufinanceiro

integracao-saude e segurança no trabalho
integracao-saude e segurança no trabalhointegracao-saude e segurança no trabalho
integracao-saude e segurança no trabalho
rafaelacushman21

segurança do trabalho.pptx
segurança do trabalho.pptxsegurança do trabalho.pptx
segurança do trabalho.pptx
JudicleniaSantana

Segurança quimica em laboratórios
Segurança quimica em laboratóriosSegurança quimica em laboratórios
Segurança quimica em laboratórios
Universidade Federal da Bahia


Semelhante a Nr 33 16h completo (20)

NR33-Espaço Confinado.pptx
NR33-Espaço Confinado.pptxNR33-Espaço Confinado.pptx
NR33-Espaço Confinado.pptx

NR 33 Espao Confinado.pptx
NR 33  Espao Confinado.pptxNR 33  Espao Confinado.pptx
NR 33 Espao Confinado.pptx

Apresentaoaulaavaliativaemseguranatrabalho 131024211004-phpapp01
Apresentaoaulaavaliativaemseguranatrabalho 131024211004-phpapp01Apresentaoaulaavaliativaemseguranatrabalho 131024211004-phpapp01
Apresentaoaulaavaliativaemseguranatrabalho 131024211004-phpapp01

ESPAÇOS CONFINADOS.pptx
ESPAÇOS CONFINADOS.pptxESPAÇOS CONFINADOS.pptx
ESPAÇOS CONFINADOS.pptx

Riscos Ambientais e Medidas de Controle de Riscos
Riscos Ambientais e Medidas de Controle de RiscosRiscos Ambientais e Medidas de Controle de Riscos
Riscos Ambientais e Medidas de Controle de Riscos

Espao confinado
Espao confinadoEspao confinado
Espao confinado

apresentaonr33-130509160132-phpapp02.pptx
apresentaonr33-130509160132-phpapp02.pptxapresentaonr33-130509160132-phpapp02.pptx
apresentaonr33-130509160132-phpapp02.pptx

457371231-Treinamento-NR-18 (1).ppt.......
457371231-Treinamento-NR-18 (1).ppt.......457371231-Treinamento-NR-18 (1).ppt.......
457371231-Treinamento-NR-18 (1).ppt.......

Treinamento de segurança para trabalho em espaço confinado.pptx
Treinamento de segurança para trabalho em espaço confinado.pptxTreinamento de segurança para trabalho em espaço confinado.pptx
Treinamento de segurança para trabalho em espaço confinado.pptx

Por que não se pode dispensar o uso.pptx
Por que não se pode dispensar o uso.pptxPor que não se pode dispensar o uso.pptx
Por que não se pode dispensar o uso.pptx

Análise de Riscos em um Ambiente Hospitalar
Análise de Riscos em um Ambiente HospitalarAnálise de Riscos em um Ambiente Hospitalar
Análise de Riscos em um Ambiente Hospitalar

Exercicios 28 09-2013 03 out
Exercicios 28 09-2013 03 outExercicios 28 09-2013 03 out
Exercicios 28 09-2013 03 out

nr 18.pptx
nr 18.pptxnr 18.pptx
nr 18.pptx

Modulo 6 atividades insalubres & perigosas
Modulo 6 atividades insalubres & perigosasModulo 6 atividades insalubres & perigosas
Modulo 6 atividades insalubres & perigosas

Apresentação nr33
Apresentação nr33Apresentação nr33
Apresentação nr33

Atm.explos.esp..conf.
Atm.explos.esp..conf.Atm.explos.esp..conf.
Atm.explos.esp..conf.

2ª aula segurança do trabalho (1) (1)
2ª aula   segurança do trabalho (1) (1)2ª aula   segurança do trabalho (1) (1)
2ª aula segurança do trabalho (1) (1)

integracao-saude e segurança no trabalho
integracao-saude e segurança no trabalhointegracao-saude e segurança no trabalho
integracao-saude e segurança no trabalho

segurança do trabalho.pptx
segurança do trabalho.pptxsegurança do trabalho.pptx
segurança do trabalho.pptx

Segurança quimica em laboratórios
Segurança quimica em laboratóriosSegurança quimica em laboratórios
Segurança quimica em laboratórios


Nr 33 16h completo

  • 1. Roberval Rodrigues FerreiraRoberval Rodrigues Ferreira Técnico em Atendimento à EmergênciasTécnico em Atendimento à Emergências Instrutor de Salvamento do Corpo deInstrutor de Salvamento do Corpo de BombeirosBombeiros
  • 2. ESPAÇO CONFINADOESPAÇO CONFINADO “O que é mais assustador nos espaços confinados é que muita coisa neles é invisível. Se você sofrer qualquer acidente num espaço confinado, ele será quase sempre fatal... ou será uma sucessão de acidentes fatais porque as pessoas tentam entrar lá para salvar os que se acidentam”. ESPAÇOS MORTAISESPAÇOS MORTAIS
  • 4. Legislação Organização Internacional do Trabalho - OIT Brasil • Constitiução Federal • CLT • Portaria 3.214 de 1978 • Normas Regulamentadoras • Normas Técnicas - ABNT Mundo
  • 5. Constituição Federal Título II – Dos Direitos e Deveres Individuais e Coletivos Cap II: Dos direitos sociais “ Art. 7º - São direitos dos trabalhadores urbanos e rurais, além de outros que visem a melhoria de sua condição social: XXII – Redução dos Riscos Inerentes ao trabalho, por meio de normas de saúde, higiene e segurança; XXIII – Adicional de Remuneração para atividades penosas, insalubres ou perigosas na forma da Lei; XXVIII – Seguro contra acidentes do trabalho, a cargo do empregador, sem excluir a indenização a que este está obrigado, quando incorrer de dolo ou culpa.”
  • 6. O que diz a Norma?O que diz a Norma? 33.3.5 – Capacitação para trabalhos em espaços confinados 33.3.5.1 É vedada a designação para trabalhos em espaços confinados sem a prévia capacitação do trabalhador. 33.3.5.4 A capacitação deve ter carga horária mínima de dezesseis horas, ser realizada dentro do horário de trabalho, com conteúdo programático conforme NR. 33.3.5.6 A capacitação do supervisor deve ter carga horária mínima de quarenta horas.
  • 8. Um Espaço Confinado são locais que apresentam asUm Espaço Confinado são locais que apresentam as seguintes características básicas:seguintes características básicas: – entradas e saídas limitadas; – não projetados para a permanência humana e trabalhos contínuos; – ventilação desfavorável; – Podem conter produtos tóxicos ou inflamáveis; – Possuem uma atmosfera perigosa que possa causar morte, dano, doença aguda ou incapacidade física, em virtude de: • Deficiente de oxigênio • Tóxica ou prejudicial à saúde • Inflamável e/ou explosiva Fonte: Fundacentro

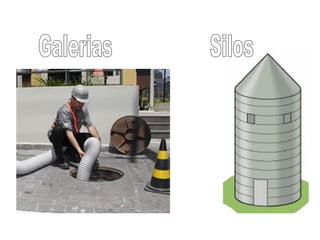

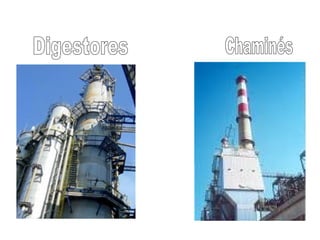

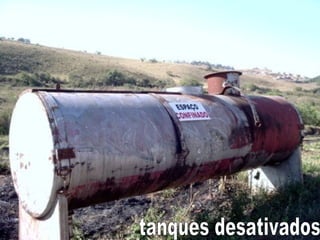

  • 9. NBR - 14.787 É qualquer área não projetada para ocupação contínua, à qual tem meios limitados de entrada e saída, e na qual a ventilação existente é insuficiente para remover contaminantes perigosos e/ou deficiência/enriquecimento de oxigênio que podem existir ou se desenvolverem. NR-33 Espaço Confinado é qualquer área ou ambiente não projetado para ocupação humana contínua, que possua meios limitados de entrada e saída, cuja ventilação existente é insuficiente para remover contaminantes ou onde possa existir a deficiência ou enriquecimento de oxigênio.
  • 18. • Obras,Obras, • Reparos,Reparos, • Inspeções,Inspeções, •Manutenção preventiva,Manutenção preventiva, • Resgate,Resgate,
  • 19. Somente se você for:  Treinado  Autorizado,  Passar por avaliação médica,  Preencher junto com toda a equipe e supervisor a permissão de entrada,  Ter conhecimento do uso dos equipamentos de emergência. Lembre-se, de recusar realizar qualquer tarefa que exponha você e seus colegas em condições de risco.
  • 20.  Falta ou Excesso de Oxigênio,  Incêndio ou explosão pela presença de gases e vapores inflamáveis,  Intoxicações, Exaustão causada pelo Calor,  Infecções por agentes biológicos,  Afogamentos, soterramentos, engolfamentos,  Quedas, esmagamentos, aprisionamentos  Choques elétricos,
  • 21. Condição em que uma substância sólida particulada, possa envolver uma pessoa e causar inconsciência ou morte por asfixia. Engolfamento/Envolvimento:
  • 22. MapearMapear detalhadamentedetalhadamente Realizar APR (análiseRealizar APR (análise preliminar de risco).preliminar de risco).
  • 23. Processo de análise onde os riscos aos quais os trabalhadores possam estar expostos num espaço confinado são identificados e quantificados. A avaliação inclui a especificação dos testes que devem ser realizados e os critérios que devem ser utilizados. Análise Preliminar de Risco
  • 24. Reconhecimento, Avaliação e Controle de Riscos
  • 25. Perigo X Risco • Perigo – Fonte ou situação com potencial para provocar danos em termos de lesão, doença, dano à propriedade, dano ao meio ambiente do local de trabalho ou uma combinação destes; • Risco - Combinação da probabilidade de ocorrência e da conseqüência de determinado evento perigoso.
  • 26. Os riscos podem ser classificados de acordo com os agentes que o produzem em: • Risco químico • Risco Físico • Risco Biológico • Risco Ergonômico • Risco de Acidentes Riscos
  • 27. Riscos FísicosRiscos Físicos Riscos Físicos – conseqüência das formas de energia a que possam estar expostos os trabalhadores, como: • ruído, • vibrações, • pressões anormais, • temperaturas extremas, • radiações ionizantes, • radiações não ionizantes, bem como o infra-som e o ultra-som.
  • 28. Perda de produtividade, motivação, velocidade, precisão, continuidade e aumento da incidência de acidentes causados pelo desconforto térmico em ambientes quentes. Atmosfera Aquecida
  • 29. Riscos Químicos – conseqüência de exposição a agentes químicos, as substâncias, compostos ou produtos que possam penetrar pelo organismo pela via respiratória, nas formas de: • poeira, • fumos, • névoas, • neblinas, • gases e • vapores, ou que pela natureza da atividade de exposição, possam ter contato ou ser absorvidos pelo organismo através da pele ou ingestão. Riscos QuímicosRiscos Químicos
  • 31. Sistema Respiratório Sistema Digestório (boca) Sistema Tegumentar (Poros) Vias de absorção
  • 32. Sistema Respiratório O APARELHO RESPIRATÓRIO É RESPONSÁVEL POR 90% DAS CONTAMINAÇÕES.
  • 33. HEMATOSE Alvéolos Finalmente chegamos no local onde ocorre a HEMATOSE. A hematose é a troca de gases entre os alvéolos e o sangue. Assim, o oxigênio sai dos alvéolos e entra no sangue e o gás carbônico sai do sangue e entra nos alvéolos.
  • 34. ALGUNS COMPONENTES DA FUMAÇA DO CIGARRO SUBSTÂNCIA CONCENTRAÇÃO LIMITE DE EXPOSIÇÃO CO 420 39 CO2 92.000 3.900 HIDROCARBONETOS 8700 780 ACETILENO 31.000 1.000 FORMOL 30 1,6 ACETALDEIDO 3.200 78 ACROLEINA 150 0,1 METANOL 700 156 ACETONA 1.100 750 AMONEA 300 20 GAS NITROSO 250 3 GÁS SULFÍDRICO 40 8 GÁS CIANÍDRICO 1.600 8
  • 35. Equipamentos de Proteção Individual Quando não conseguimos ter uma atmosfera do espaço confinado absolutamente segura, a entrada pode ser feita utilizando-se equipamentos adequados. Proteção Respiratória Máscaras Filtrantes, usadas quando: • A atmosfera contém oxigênio suficiente para sustentar a respiração • Concentração dos contaminantes é conhecida • Níveis dos contaminantes não podem exceder limitações da máscara
  • 36. Respiradores Autônomos e de Ar mandado • Proteção autônoma com cilindro de oxigênio – duração de 30 a 60 minutos de suprimento • Equipamento com linha de ar mandado – utilizam mangueira de ar conectada a máscara do trabalhador. A mangueira deve ter no máximo 90 m. Equipamentos de Proteção Individual
  • 37. Ventilação É o processo de se movimentar continuamente ar fresco através do espaço. Pode ser realizada para : •Substituição de ar contaminado por ar limpo •Diminuição da chance de explosão mantendo a atmosfera abaixo do LIE •Redução ou eliminação de toxidade , diminuindo a concentração de qualquer substância tóxica •Para sobrevivência de vítimas, criando uma atmosfera de sobrevivência •Resfriamento do local
  • 38. Tipos de ventilação Natural – depende da corrente de ar do local, onde em um espaço confinado dependendo da configuração juntamente com a eliminação de novos contaminantes pode ser eficiente. Mecânica – usa meios mecânicos para mover o ar dentro e fora dos espaços confinados, podem ser por: Ventilação
  • 39. •Exaustão – puxa o ar para fora do espaço contaminado (tomar cuidado com a saída dos contaminantes ao ar livre) •Fornecimento de Ventilação – com a ventilação pressurizada positiva empurra o ar para dentro do espaço, fazendo com que o ar contaminado saia por outra abertura.(eficiente especialmente onde o ar contaminado tem vapores difusos) Ventilação
  • 40. Qualquer que seja o equipamento utilizado na ventilação forçada, este deve garantir qualidade de “Ar Respirável”.
  • 41. Se for necessário o uso de ventilação forçada, nunca utilizar oxigênio.
  • 42. Riscos Biológicos – conseqüência dos agentes biológicos como: • bactérias, • fungos, • bacilos, • parasitas, • protozoários, • vírus entre outros. Riscos BiológicosRiscos Biológicos
  • 43. São relacionados à capacidade de adaptação das condições de trabalho às características psicofisiológicas dos trabalhadores, em função do conforto, segurança e organização do trabalho. Riscos ErgonômicosRiscos Ergonômicos Incluímos no risco ergonômico jornadas de trabalho longas, pressão, trabalho noturno.
  • 44. Risco de Acidente(Mecânico) Uma ou mais condições de uma variável com o potencial necessário para causar danos. (lesões a pessoas, danos a equipamentos ou estruturas, perda de material em processo, impacto ambiental). • Máquinas e equipamentos sem proteção • Eletricidade • Probabilidade de Explosão / Incêndio
  • 46. Controle de Riscos Mecânicos • Controle de Energias – Lacre e Etiquetagem O Bloqueio de Equipamento consiste em interromper o fornecimento de energia aos equipamentos e realizar a liberação da energia mecânica dos mesmos. Os procedimentos de entrada em espaço confinado deve estar alinhado com o procedimento de bloqueio de equipamentos.
  • 47. O supervisor de entrada deve: Desligar, bloquear e identificar qualquer equipamento, chave ou motor, que possa se movimentar ou oferecer risco de choque elétrico acidentalmente durante os trabalhos. Se for necessário, retire partes fundamentais de funcionamento destes equipamentos. Em caso de tubulações, uma forma de bloqueio muito utilizada são as raquetes.
  • 49. ProcedimentosProcedimentos Implementar a gestão em segurança e saúde no trabalho em espaços confinados
  • 50. TreinarTreinar  16 horas para trabalhadores e vigias  40 horas para supervisores de entrada
  • 52. ExamesExames MédicosMédicos Constatar a aptidão para realização dos trabalhos.
  • 53. Algumas características sobre os profissionais selecionados, restrições: Excesso de peso; Asma, rinite alérgica; doença cardiovascular, hipertensão arterial; arritmia cardíaca, insuficiência coronariana; transtornos mentais e neurológicos como ansiedade, esquizofrenia, depressão, distúrbio bipolar, epilepsia, fobia de altura (acrofobia), fobia de locais fechados (claustrofobia) e outras; Fonte: ANAMT – Associação Nacional de Medicina do Trabalho Saúde física e mental
  • 54. Permissão dePermissão de Entrada e TrabalhoEntrada e Trabalho Garantir que o acesso em espaços confinados, ocorra somente após a correta emissão da folha de permissão de entrada e trabalho.
  • 55. ParalisaçãoParalisação Paralisar as atividades caso ocorra qualquer alteração que coloque em risco os trabalhadores.
  • 56. Atender EmergênciasAtender Emergências A empresa deve ter plano de atendimento a emergência. A equipe deve ter treinamento específico sobre emergência em espaços confinados.
  • 57. Risco Atmosférico Uma atmosfera pode expor o ser humano ao risco de morte, incapacidade, debilitação, lesão por ter: • Deficiência ou enriquecimento de oxigênio • Atmosfera tóxica ou venenosa • Atmosfera Inflamável
  • 58. Só realizar trabalhos após a avaliação atmosférica dos espaços confinados. Esta avaliação deverá ser realizada pelo supervisor de entrada.
  • 60. Um equipamento é intrinsecamente seguro quando não é capaz de liberar energia elétrica (faísca) ou térmica suficiente para, em condições normais ou anormais, causar a ignição de uma atmosfera explosiva. Equipamento Intrinsecamente Seguro (Ex-i) R L C
  • 61. Equipamento à Prova de Explosão (Ex d) É todo equipamento que está encerrado em um invólucro capaz de suportar a pressão de explosão interna e não permitir que essa explosão se propague para o meio externo.
  • 62. Os riscos atmosféricosOs riscos atmosféricos Ventilação deficiente propicia além da deficiência de oxigênio, o acúmulo de gases nocivos como principalmente o H2S (gás sulfídrico) e o CO (monóxido de carbono), que são responsáveis por 60% das vítimas dos acidentes em ambientes confinados.
  • 63. Medição em Diferentes Níveis de Altura Medição em Diferentes Níveis de Altura Devido à densidade dos gases. CH4 = 0,55 CO = 0,97 Ar = 1,00 H2S = 1,20 Gasolina = 3 a 4
  • 64. EXPLOSIVA Combustível 0% POBRE L.I.I. L.S.I. EXPLOSIVA RICA 100%Ar 0% Ar 100% Combust. Muito Gás e pouco ArPouco Gás L.I.I. é o ponto onde existe a mínima concentração para que uma mistura de ar + gás/vapor se inflame. L.S.I. é o ponto máximo onde ainda existe uma concentração de mistura de ar + gás/vapor capaz de se inflamar. Gases e Líquidos Inflamáveis Curva de Explosividade
  • 65. INERTIZAÇÃO • Processo através do qual o ambiente é inundado de um gás inerte, o qual inibe atmosferas inflamáveis e/ou explosivas.
  • 66. A concentração segura de oxigênio na atmosfera é de 19,5% a 22%. Concentrações de Oxigênio abaixo de 19,5% podem causar problemas como: Entre 15% a 19% - problemas com a coordenação motora. Entre 12% a 14% - problemas de dificuldade respiratória. Entre 10% a 12 % - respiração fraca. Entre 8% a 10% - falhas mentais, inconsciência, náuseas e vômitos. Entre 6% a 8% - morte após 8 minutos. Entre 4% a 6% - coma em 40 segundos.
  • 67. Causas da deficiência de oxigênio: Consumo: Ocorre tanto na combustão, quando o O2 do ar reage com o material combustível (incêndios, por ex.), como na oxidação de metais, tornando a atmosfera IPVS) Atmosfera de risco: (Atmosferas Deficientes de Oxigênio)
  • 68. Respirar excesso de oxigênio pode causar Hiperoxia Efeitos: 1; vaso dilatação cerebral (risco de edema) 2; riscos no pulmão: bronco displasia (inflamação e espessamento) 3; aumento de radicais livres de oxigênio no sangue, e como conseqüência: lesão no Sistema Nervoso Central, o que por sua vez pode piorar o descrito no item 1. Atmosfera de risco: (Enriquecimento / Excesso de Oxigênio)
  • 69. OS EFEITOS DO MONÓXIDO DE CARBONO Este gás nocivo pode permanecer por muito tempo em ambientes confinados, é incolor e inodoro. Se providências como, ventilação ou exaustão, não forem tomadas o local poderá ser um ambiente IPVS. Em concentrações superiores ao seu limite de tolerância = 39 ppm, as conseqüências podem ser de dores de cabeça até a morte.
  • 70. ppm de CO Acima de 200 1000 a 2000 2000 a 2500 Acima de 4000 Limite de tolerância = 39 ppm  Acima de 200 ppm : dor de cabeça  De 1000 a 2000 ppm : palpitação  De 2000 a 2500 ppm : inconsciência  Acima de 4000 ppm : morte
  • 71. OS EFEITOS DO H2S Este é um produto químico muito perigoso, justamente pelo fato de que em concentrações médias e altas, o nosso sistema olfativo não consegue detectar a sua presença.
  • 72. ppm de H2S 50 a 100 100 a 200 500 a 700 Acima de 700 Limite de tolerância = 8 ppm  De 50 a 100 ppm : irritações  De 100 a 200 ppm : problemas respiratórios  De 500 a 700 ppm : inconsciência  Acima de 700 ppm : morte HH22SS
  • 73. Partículas sólidas suspensas no ar, geradas pela quebra mecânica de algum material sólido. Quanto menor a partícula mais tempo ela fica no ar, e mais facilmente ela consegue ser absorvida pelo aparelho respiratório.
  • 74. Avaliação de Riscos de Explosão A ATMOSFERA EXPLOSIVA ESTÁ SEMPRE PRESENTE - ZONA 0 Zona na qual uma mistura explosiva de gás, vapor ou poeira está permanente presente (a fase gasosa, no interior de um recipiente ou de um reservatório constitui uma zona "0"). A ATMOSFERA EXPLOSIVA ESTÁ FREQÜENTEMENTE PRESENTE - ZONA 1 Zona na qual uma mistura explosiva de gás, vapores e poeiras, podem eventualmente se formar em serviço normal de instalação. A EXPLOSIVA PODE ACIDENTALMENTE ESTÁ PRESENTE - ZONA 2 Zona na qual uma mistura explosiva pode aparecer só em caso de funcionamento anormal da instalação (perdas ou uso negligente).
  • 75. Zonas Áreas perigosas são classificadas de acordo com a probabilidade do perigo.
  • 76. Equipe de atendimento • Supervisor de Entrada; • Vigia; • Colaborador que atua no EC; • Equipe de salvamento; • Socorristas reserva;
  • 77. Pessoa com capacitação e responsabilidade pela determinação se as condições de entrada são aceitáveis e estão presentes numa permissão de entrada. Supervisor de Entrada
  • 78. Equipe de atendimento • Supervisor de Entrada. • Emitir permissão de entrada e trabalho antes do início das atividades e encerrá-la ao término; • Executar os testes, conferir equipamentos e PET; • Assegurar serviços de emergência e salvamento.
  • 79. Trabalhador que se posiciona fora do espaço confinado e monitora os trabalhadores autorizados, realizando todos os deveres definidos na NR-33. Vigia
  • 80. Equipe de atendimento • Vigia • Manter contagem dos colaboradores que atuam no EC; • Permanecer fora do EC; • Adotar procedimentos de emergência; • Operar movimentadores de pessoal; • Ordenar o abandono do EC quando IPVS.
  • 81. Profissional com capacitação que recebe autorização do supervisor, para entrar em um espaço confinado. Trabalhador Autorizado
  • 82. Equipe de atendimento • Colaborador que atua no EC. • Utilizar adequadamente os meios e equipamentos; • Comunicar ao Vigia e ao Supervisor qualquer condição insegura; • Cumprir os procedimentos e orientações recebidos no treinamento.
  • 83. Trabalho em Espaço Confinado Os slides em anexo mostram uma equipe realizando tarefas em um espaço confinado. Notem a colocação dos Equipamentos de Proteção Individual (EPIs), a atenção mostrada pelo vigia, o uso de iluminação dentro do espaço confinado, a identificação dos riscos, o método de resgate utilizado, etc.
  • 86. Uso de iluminação dentro do espaço confinado
  • 91. Um trabalho bem executado.
  • 92. Equipe deixando o local do trabalho
  • 94. Pessoa com capacitação e responsabilidade pela determinação se as condições de entrada são aceitáveis e estão presentes numa permissão de entrada. Supervisor de Entrada
  • 95. Trabalhador que se posiciona fora do espaço confinado e monitora os trabalhadores autorizados, realizando todos os deveres definidos na NR-33. Vigia
  • 96. Profissional com capacitação que recebe autorização do empregador, para entrar em um espaço confinado. Trabalhador Autorizado
  • 98. As vezes...... Não é possível ver o tamanho do perigo !!!!!
  • 99. “A principal proteção em um Espaço Confinado consiste em ter um sistema seguro de trabalho, habilidade e experiência, disciplina, treinamentos trabalho em grupo e equipamentos de proteção individual adequado, associado ao seu uso correto”. Eng. Oscar Natalio Marucci
