ESPAÇOS CONFINADOS




                     PEDRO DOMACENA

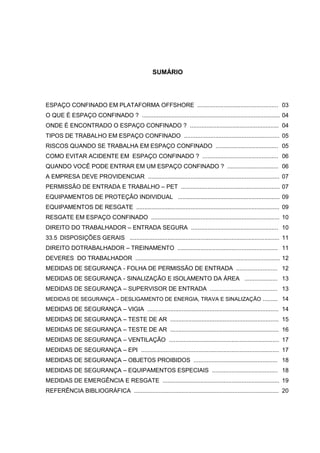

SUMÁRIO




ESPAÇO CONFINADO EM PLATAFORMA OFFSHORE ................................................. 03
O QUE É ESPAÇO CONFINADO ? .................................................................................... 04
ONDE É ENCONTRADO O ESPAÇO CONFINADO ? ...................................................... 04
TIPOS DE TRABALHO EM ESPAÇO CONFINADO .......................................................... 05
RISCOS QUANDO SE TRABALHA EM ESPAÇO CONFINADO ...................................... 05
COMO EVITAR ACIDENTE EM ESPAÇO CONFINADO ? .............................................. 06
QUANDO VOCÊ PODE ENTRAR EM UM ESPAÇO CONFINADO ? ............................... 06
A EMPRESA DEVE PROVIDENCIAR ................................................................................ 07
PERMISSÃO DE ENTRADA E TRABALHO – PET ............................................................ 07
EQUIPAMENTOS DE PROTEÇÃO INDIVIDUAL .............................................................. 09
EQUIPAMENTOS DE RESGATE ....................................................................................... 09
RESGATE EM ESPAÇO CONFINADO .............................................................................. 10
DIREITO DO TRABALHADOR – ENTRADA SEGURA ..................................................... 10
33.5 DISPOSIÇÕES GERAIS ........................................................................................... 11
DIREITO DOTRABALHADOR – TREINAMENTO ............................................................. 11
DEVERES DO TRABALHADOR ........................................................................................ 12
MEDIDAS DE SEGURANÇA - FOLHA DE PERMISSÃO DE ENTRADA ......................... 12
MEDIDAS DE SEGURANÇA - SINALIZAÇÃO E ISOLAMENTO DA ÁREA .................... 13
MEDIDAS DE SEGURANÇA – SUPERVISOR DE ENTRADA ......................................... 13
MEDIDAS DE SEGURANÇA – DESLIGAMENTO DE ENERGIA, TRAVA E SINALIZAÇÃO ......... 14
MEDIDAS DE SEGURANÇA – VIGIA ................................................................................ 14

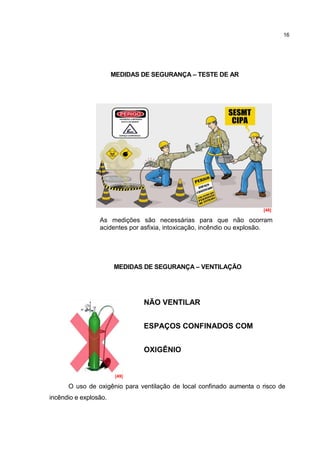

MEDIDAS DE SEGURANÇA – TESTE DE AR .................................................................. 15
MEDIDAS DE SEGURANÇA – TESTE DE AR .................................................................. 16
MEDIDAS DE SEGURANÇA – VENTILAÇÃO ................................................................... 17
MEDIDAS DE SEGURANÇA – EPI .................................................................................... 17

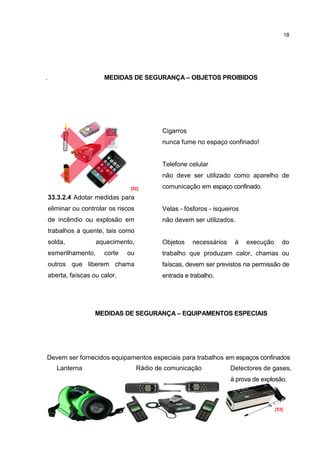

MEDIDAS DE SEGURANÇA – OBJETOS PROIBIDOS ................................................... 18
MEDIDAS DE SEGURANÇA – EQUIPAMENTOS ESPECIAIS ........................................ 18

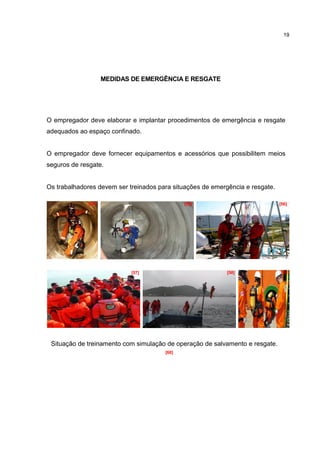

MEDIDAS DE EMERGÊNCIA E RESGATE ....................................................................... 19
REFERÊNCIA BIBLIOGRÁFICA ........................................................................................ 20
03

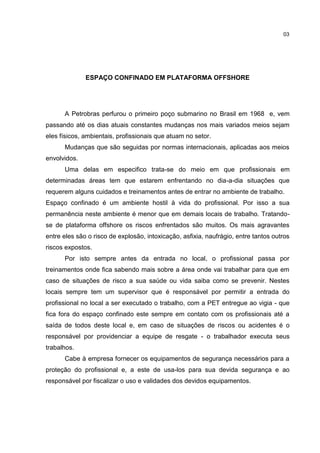

              ESPAÇO CONFINADO EM PLATAFORMA OFFSHORE




      A Petrobras perfurou o primeiro poço submarino no Brasil em 1968 e, vem
passando até os dias atuais constantes mudanças nos mais variados meios sejam
eles físicos, ambientais, profissionais que atuam no setor.
      Mudanças que são seguidas por normas internacionais, aplicadas aos meios
envolvidos.
      Uma delas em especifico trata-se do meio em que profissionais em
determinadas áreas tem que estarem enfrentando no dia-a-dia situações que
requerem alguns cuidados e treinamentos antes de entrar no ambiente de trabalho.
Espaço confinado é um ambiente hostil à vida do profissional. Por isso a sua
permanência neste ambiente é menor que em demais locais de trabalho. Tratando-
se de plataforma offshore os riscos enfrentados são muitos. Os mais agravantes
entre eles são o risco de explosão, intoxicação, asfixia, naufrágio, entre tantos outros
riscos expostos.
      Por isto sempre antes da entrada no local, o profissional passa por
treinamentos onde fica sabendo mais sobre a área onde vai trabalhar para que em
caso de situações de risco a sua saúde ou vida saiba como se prevenir. Nestes
locais sempre tem um supervisor que é responsável por permitir a entrada do
profissional no local a ser executado o trabalho, com a PET entregue ao vigia - que
fica fora do espaço confinado este sempre em contato com os profissionais até a
saída de todos deste local e, em caso de situações de riscos ou acidentes é o
responsável por providenciar a equipe de resgate - o trabalhador executa seus
trabalhos.
      Cabe à empresa fornecer os equipamentos de segurança necessários para a
proteção do profissional e, a este de usa-los para sua devida segurança e ao
responsável por fiscalizar o uso e validades dos devidos equipamentos.

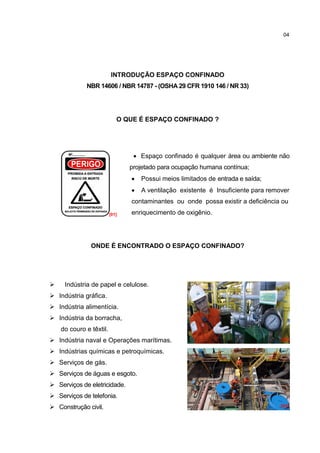

04




                         INTRODUÇÃO ESPAÇO CONFINADO
             NBR 14606 / NBR 14787 - (OSHA 29 CFR 1910 146 / NR 33)




                            O QUE É ESPAÇO CONFINADO ?




                                  Espaço confinado é qualquer área ou ambiente não
                                projetado para ocupação humana contínua;
                                   Possui meios limitados de entrada e saída;
                                   A ventilação existente é Insuficiente para remover
                                contaminantes ou onde possa existir a deficiência ou
                         [01]   enriquecimento de oxigênio.




               ONDE É ENCONTRADO O ESPAÇO CONFINADO?




    Indústria de papel e celulose.
 Indústria gráfica.
 Indústria alimentícia.
 Indústria da borracha,
    do couro e têxtil.
 Indústria naval e Operações marítimas.                                           [02]

 Indústrias químicas e petroquímicas.
 Serviços de gás.
 Serviços de águas e esgoto.
 Serviços de eletricidade.
 Serviços de telefonia.
 Construção civil.                                                                [03]
05

 Galerias
 Beneficiamento de minérios.
 Siderúrgicas e metalúrgicas.
 Agricultura.
 Agroindústria.                                               [04]                   [05]




                TIPOS DE TRABALHO EM ESPAÇO CONFINADO:


                                                Obras da construção civil.


                                                Operações de salvamento e resgate.
                       [06]        [07]

                                                               Manutenção,      reparos,
                                                                limpeza ou inspeção de
                                                                equipamentos           ou
                           [08]       [09]         [10]         reservatórios.




         RISCOS QUANDO SE TRABALHA EM ESPAÇO CONFINADO:




     Falta ou excesso de oxigênio.
     Incêndio ou explosão, pela presença
      de vapores e gases inflamáveis.                                 [11]            [12]

     Intoxicações por substâncias químicas.
     Infecções por agentes biológicos.
     Afogamentos.                                                    [13]            [14]

     Soterramentos.
     Quedas.
     Choques elétricos.                                              [15]            [16]

      Todos estes riscos podem levar a mortes ou doenças.
06

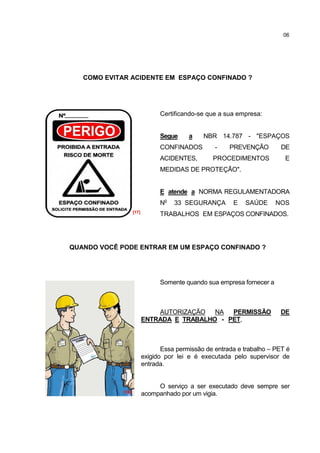

   COMO EVITAR ACIDENTE EM ESPAÇO CONFINADO ?




                                 Certificando-se que a sua empresa:


                                 Segue     a    NBR 14.787 - "ESPAÇOS
                                 CONFINADOS         -    PREVENÇÃO        DE
                                 ACIDENTES,        PROCEDIMENTOS            E
                                 MEDIDAS DE PROTEÇÃO".


                                 E atende a NORMA REGULAMENTADORA
                                 No   33 SEGURANÇA        E   SAÚDE      NOS
                    [17]
                                 TRABALHOS EM ESPAÇOS CONFINADOS.




QUANDO VOCÊ PODE ENTRAR EM UM ESPAÇO CONFINADO ?




                                 Somente quando sua empresa fornecer a



                               AUTORIZAÇÃO   NA PERMISSÃO                 DE
                           ENTRADA E TRABALHO - PET,



                                  Essa permissão de entrada e trabalho – PET é
                           exigido por lei e é executada pelo supervisor de
                           entrada.


                                O serviço a ser executado deve sempre ser
             [18]          acompanhado por um vigia.
07

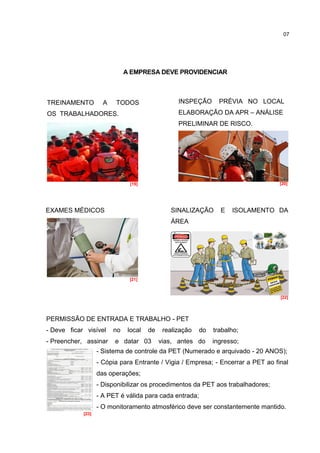

                              A EMPRESA DEVE PROVIDENCIAR



TREINAMENTO          A   TODOS                    INSPEÇÃO       PRÉVIA NO LOCAL
OS TRABALHADORES.                                 ELABORAÇÃO DA APR – ANÁLISE
                                                  PRELIMINAR DE RISCO.




                               [19]                                               [20]




EXAMES MÉDICOS                                 SINALIZAÇÃO       E   ISOLAMENTO DA
                                               ÁREA




                               [21]



                                                                                  [22]




PERMISSÃO DE ENTRADA E TRABALHO - PET
- Deve ficar visível     no    local   de    realização   do   trabalho;
- Preencher, assinar     e datar 03         vias, antes do     ingresso;
                   - Sistema de controle da PET (Numerado e arquivado - 20 ANOS);
                   - Cópia para Entrante / Vigia / Empresa; - Encerrar a PET ao final
                   das operações;
                   - Disponibilizar os procedimentos da PET aos trabalhadores;
                   - A PET é válida para cada entrada;
                   - O monitoramento atmosférico deve ser constantemente mantido.
            [23]
08

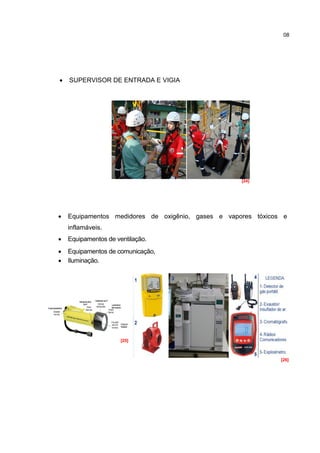

   SUPERVISOR DE ENTRADA E VIGIA




                                                    [24]




   Equipamentos medidores de oxigênio, gases e vapores tóxicos e
    inflamáveis.
   Equipamentos de ventilação.
   Equipamentos de comunicação,
   Iluminação.




                      [25]



                                                               [26]
09

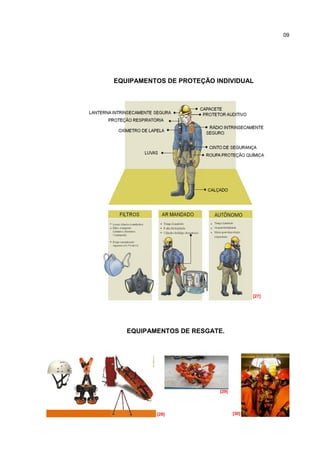

EQUIPAMENTOS DE PROTEÇÃO INDIVIDUAL




                                        [27]




   EQUIPAMENTOS DE RESGATE.




                          [29]




          [28]                   [30]
10

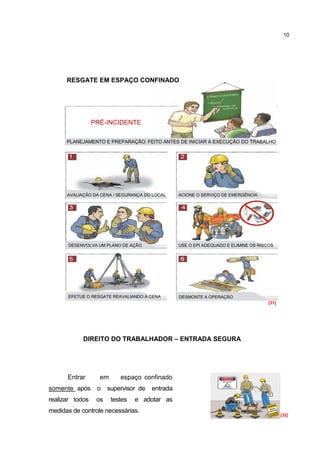

      RESGATE EM ESPAÇO CONFINADO




                 PRÉ-INCIDENTE

      PLANEJAMENTO E PREPARAÇÃO: FEITO ANTES DE INICIAR A EXECUÇÃO DO TRABALHO




      AVALIAÇÃO DA CENA / SEGURANÇA DO LOCAL     ACIONE O SERVIÇO DE EMERGÊNCIA




      DESENVOLVA UM PLANO DE AÇÃO                USE O EPI ADEQUADO E ELIMINE OS RISCOS




      EFETUE O RESGATE REAVALIANDO A CENA        DESMONTE A OPERAÇÃO
                                                                                     [31]




            DIREITO DO TRABALHADOR – ENTRADA SEGURA




      Entrar       em      espaço confinado
somente após      o    supervisor de   entrada
realizar todos    os    testes   e adotar as
medidas de controle necessárias.
                                                                                            [32]
11

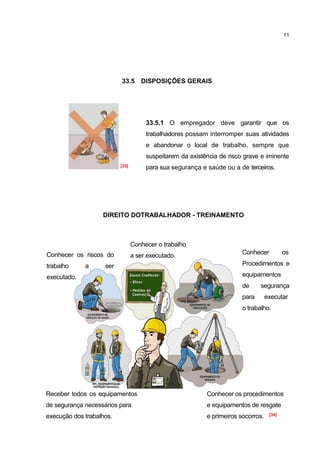

                          33.5 DISPOSIÇÕES GERAIS




                                      33.5.1 O empregador deve garantir que os
                                      trabalhadores possam interromper suas atividades
                                      e abandonar o local de trabalho, sempre que
                                      suspeitarem da existência de risco grave e iminente
                          [33]        para sua segurança e saúde ou a de terceiros.




                   DIREITO DOTRABALHADOR - TREINAMENTO



                                 Conhecer o trabalho
Conhecer os riscos do                                                   Conhecer           os
                                 a ser executado.
trabalho     a      ser                                                 Procedimentos e

executado.                                                              equipamentos
                                                                        de     segurança
                                                                        para       executar
                                                                        o trabalho.




Receber todos os equipamentos                              Conhecer os procedimentos
de segurança necessários para                              e equipamentos de resgate
execução dos trabalhos.                                    e primeiros socorros.    [34]
12

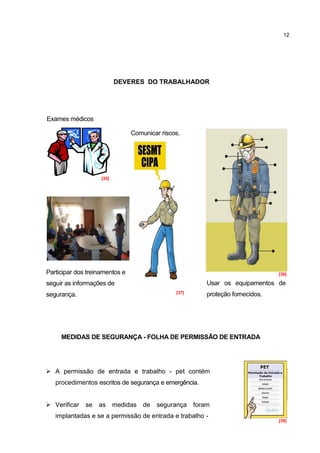

                           DEVERES DO TRABALHADOR




Exames médicos

                                   Comunicar riscos.




                    [35]




                            [36]


Participar dos treinamentos e                                                   [38]

seguir as informações de                                 Usar os equipamentos de
                                                  [37]
segurança.                                               proteção fornecidos.




     MEDIDAS DE SEGURANÇA - FOLHA DE PERMISSÃO DE ENTRADA




 A permissão de entrada e trabalho - pet contém
   procedimentos escritos de segurança e emergência.


 Verificar   se   as medidas de           segurança foram
   implantadas e se a permissão de entrada e trabalho -
                                                                                [39]
13

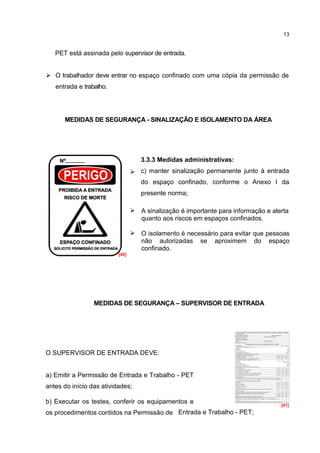

   PET está assinada pelo supervisor de entrada.


 O trabalhador deve entrar no espaço confinado com uma cópia da permissão de
   entrada e trabalho.




      MEDIDAS DE SEGURANÇA - SINALIZAÇÃO E ISOLAMENTO DA ÁREA




                                    3.3.3 Medidas administrativas:
                                  .c) manter sinalização permanente junto à entrada
                                    do espaço confinado, conforme o Anexo I da
                                    presente norma;

                                  .A sinalização é importante para informação e alerta
                                    quanto aos riscos em espaços confinados.

                                  .O isolamento é necessário para evitar que pessoas
                                    não autorizadas se aproximem do espaço
                                    confinado.
                          [40]




                 MEDIDAS DE SEGURANÇA – SUPERVISOR DE ENTRADA




O SUPERVISOR DE ENTRADA DEVE:


a) Emitir a Permissão de Entrada e Trabalho - PET
antes do início das atividades;

b) Executar os testes, conferir os equipamentos e                                   [41]
os procedimentos contidos na Permissão de Entrada e Trabalho - PET;
14

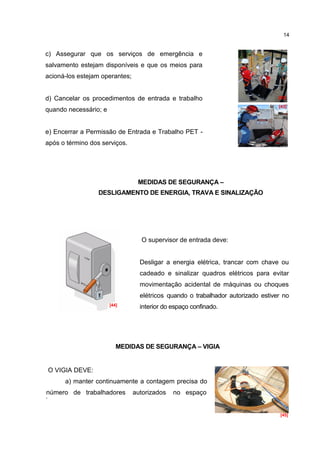

c) Assegurar que os serviços de emergência e
salvamento estejam disponíveis e que os meios para
acioná-los estejam operantes;


d) Cancelar os procedimentos de entrada e trabalho                                [42]

                                                                                  [43]
quando necessário; e


e) Encerrar a Permissão de Entrada e Trabalho PET -
após o término dos serviços.




                                 MEDIDAS DE SEGURANÇA –
                  DESLIGAMENTO DE ENERGIA, TRAVA E SINALIZAÇÃO




                                  O supervisor de entrada deve:


                                  Desligar a energia elétrica, trancar com chave ou
                                  cadeado e sinalizar quadros elétricos para evitar
                                  movimentação acidental de máquinas ou choques
                                  elétricos quando o trabalhador autorizado estiver no
                       [44]
                                  interior do espaço confinado.




                          MEDIDAS DE SEGURANÇA – VIGIA


O VIGIA DEVE:
      a) manter continuamente a contagem precisa do
número de trabalhadores         autorizados   no espaço
.

                                                                                   [45]
15

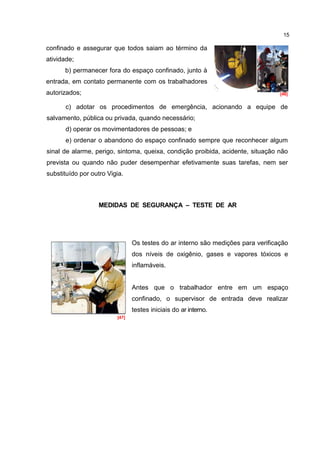

confinado e assegurar que todos saiam ao término da
atividade;
      b) permanecer fora do espaço confinado, junto à
entrada, em contato permanente com os trabalhadores
autorizados;                                                                      [46]


       c) adotar os procedimentos de emergência, acionando a equipe de
salvamento, pública ou privada, quando necessário;
       d) operar os movimentadores de pessoas; e
       e) ordenar o abandono do espaço confinado sempre que reconhecer algum
sinal de alarme, perigo, sintoma, queixa, condição proibida, acidente, situação não
prevista ou quando não puder desempenhar efetivamente suas tarefas, nem ser
substituído por outro Vigia.



                   MEDIDAS DE SEGURANÇA – TESTE DE AR




                                Os testes do ar interno são medições para verificação
                                dos níveis de oxigênio, gases e vapores tóxicos e
                                inflamáveis.


                                Antes que o trabalhador entre em um espaço
                                confinado, o supervisor de entrada deve realizar
                                testes iniciais do ar interno.
                         [47]




                                Durante as medições, o supervisor de entrada deve
                                estar fora do espaço confinado.
16




                       MEDIDAS DE SEGURANÇA – TESTE DE AR




                                                                       [48]

                 As medições são necessárias para que não ocorram
                 acidentes por asfixia, intoxicação, incêndio ou explosão.




                       MEDIDAS DE SEGURANÇA – VENTILAÇÃO




                               NÃO VENTILAR


                               ESPAÇOS CONFINADOS COM


                               OXIGÊNIO


                        [49]

      O uso de oxigênio para ventilação de local confinado aumenta o risco de
incêndio e explosão.

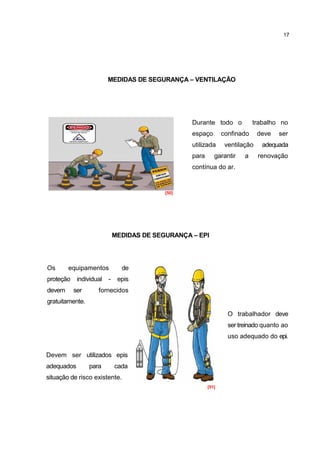

17




                         MEDIDAS DE SEGURANÇA – VENTILAÇÃO




                                                  Durante todo o            trabalho no
                                                  espaço        confinado     deve   ser
                                                  utilizada      ventilação    adequada
                                                  para      garantir    a     renovação
                                                  contínua do ar.


                                           [50]




                             MEDIDAS DE SEGURANÇA – EPI




Os      equipamentos           de
proteção    individual   -    epis
devem      ser      fornecidos
gratuitamente.
                                                                  O trabalhador deve
                                                                  ser treinado quanto ao
                                                                  uso adequado do epi.

Devem ser utilizados epis
adequados        para        cada
situação de risco existente.
                                                         [51]
18




.                       MEDIDAS DE SEGURANÇA – OBJETOS PROIBIDOS




                                        Cigarros
                                        nunca fume no espaço confinado!


                                        Telefone celular
                                        não deve ser utilizado como aparelho de
                                 [52]   comunicação em espaço confinado.
    33.3.2.4 Adotar medidas para
    eliminar ou controlar os riscos     Velas - fósforos - isqueiros
    de incêndio ou explosão em          não devem ser utilizados.
    trabalhos a quente, tais como
    solda,            aquecimento,      Objetos    necessários    à    execução      do
    esmerilhamento,     corte   ou      trabalho que produzam calor, chamas ou
    outros que liberem chama            faíscas, devem ser previstos na permissão de
    aberta, faíscas ou calor.           entrada e trabalho.




                     MEDIDAS DE SEGURANÇA – EQUIPAMENTOS ESPECIAIS




Devem ser fornecidos equipamentos especiais para trabalhos em espaços confinados
como:
   Lanterna                 Rádio de comunicação            Detectores de gases,
   s
                                                            à prova de explosão.



                                                                                  [53]
19




                    MEDIDAS DE EMERGÊNCIA E RESGATE




O empregador deve elaborar e implantar procedimentos de emergência e resgate
adequados ao espaço confinado.


O empregador deve fornecer equipamentos e acessórios que possibilitem meios
seguros de resgate.


Os trabalhadores devem ser treinados para situações de emergência e resgate.

             [54]                             [55]                             [56]




                            [57]                            [58]                [59]




 Situação de treinamento com simulação de operação de salvamento e resgate.
                                       [60]
20




                           REFERÊNCIA BIBLIOGRÁFICA



[01]   http://logisticamundi.blogspot.com.br/2010_11_01_archive.html


[02]   http://belfordroxo.olx.com.br/trabalho-em-plataforma-de-petroleo-iid-
       419751295


[03]   http://www.petroleoinfonet.blogspot.com.br/2012_02_16_archive.html


[04]
       http://www.manutencaoesuprimentos.com.br/conteudo/5588-tipos-de-
       empregos-na-area-de-petroleo-e-gas/


[05]
       http://www.manutencaoesuprimentos.com.br/conteudo/5841-tipo-de-andaime-
       offshore/


[06]   http://www.digasalinas.com/2012/04/estaleiro-enseada-do-paraguacu-
       inicia.html


[07]   http://portalmaritimo.com/2012/10/05/troll-a-uma-plataforma-gigante-que-
       recebeu-uma-apresentacao-de-katie-melua-em-suas-pernas/#more-4507


[08]
       http://www.manutencaoesuprimentos.com.br/conteudo/2421-soldagem-
       subaquatica-no-setor-de-metal-mecanica/


[09]   http://unipeg1.blogspot.com.br/2010/08/oportunidade-de-estagio-para.html


[10]   http://offshorebrasil.blogspot.com.br/2009_11_01_archive.html


[11]   http://portalhseq.blogspot.com.br/2012_03_01_archive.html

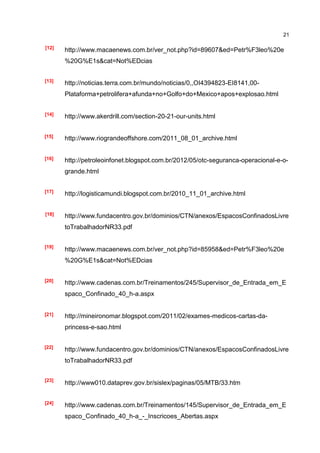

21

[12]
       http://www.macaenews.com.br/ver_not.php?id=89607&ed=Petr%F3leo%20e
       %20G%E1s&cat=Not%EDcias


[13]
       http://noticias.terra.com.br/mundo/noticias/0,,OI4394823-EI8141,00-
       Plataforma+petrolifera+afunda+no+Golfo+do+Mexico+apos+explosao.html


[14]
       http://www.akerdrill.com/section-20-21-our-units.html


[15]   http://www.riograndeoffshore.com/2011_08_01_archive.html


[16]   http://petroleoinfonet.blogspot.com.br/2012/05/otc-seguranca-operacional-e-o-
       grande.html


[17]
       http://logisticamundi.blogspot.com.br/2010_11_01_archive.html


[18]   http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre
       toTrabalhadorNR33.pdf


[19]
       http://www.macaenews.com.br/ver_not.php?id=85958&ed=Petr%F3leo%20e
       %20G%E1s&cat=Not%EDcias


[20]   http://www.cadenas.com.br/Treinamentos/245/Supervisor_de_Entrada_em_E
       spaco_Confinado_40_h-a.aspx


[21]   http://mineironomar.blogspot.com/2011/02/exames-medicos-cartas-da-
       princess-e-sao.html


[22]
       http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre
       toTrabalhadorNR33.pdf

[23]
       http://www010.dataprev.gov.br/sislex/paginas/05/MTB/33.htm


[24]
       http://www.cadenas.com.br/Treinamentos/145/Supervisor_de_Entrada_em_E
       spaco_Confinado_40_h-a_-_Inscricoes_Abertas.aspx

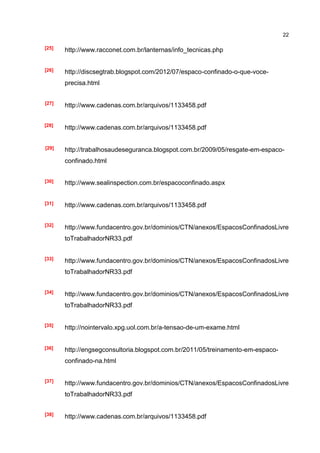

22

[25]   http://www.racconet.com.br/lanternas/info_tecnicas.php


[26]   http://discsegtrab.blogspot.com/2012/07/espaco-confinado-o-que-voce-
       precisa.html


[27]
       http://www.cadenas.com.br/arquivos/1133458.pdf


[28]
       http://www.cadenas.com.br/arquivos/1133458.pdf


[29]   http://trabalhosaudeseguranca.blogspot.com.br/2009/05/resgate-em-espaco-
       confinado.html


[30]   http://www.sealinspection.com.br/espacoconfinado.aspx


[31]   http://www.cadenas.com.br/arquivos/1133458.pdf


[32]
       http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre
       toTrabalhadorNR33.pdf


[33]
       http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre
       toTrabalhadorNR33.pdf


[34]   http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre
       toTrabalhadorNR33.pdf


[35]
       http://nointervalo.xpg.uol.com.br/a-tensao-de-um-exame.html


[36]   http://engsegconsultoria.blogspot.com.br/2011/05/treinamento-em-espaco-
       confinado-na.html


[37]
       http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre
       toTrabalhadorNR33.pdf


[38]
       http://www.cadenas.com.br/arquivos/1133458.pdf

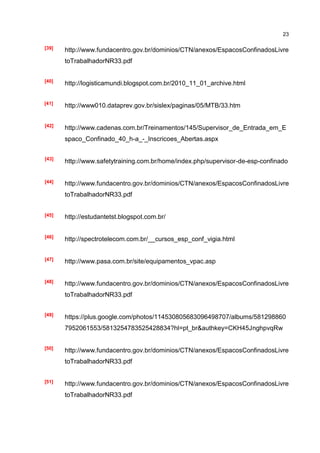

23

[39]   http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre
       toTrabalhadorNR33.pdf


[40]
       http://logisticamundi.blogspot.com.br/2010_11_01_archive.html


[41]
       http://www010.dataprev.gov.br/sislex/paginas/05/MTB/33.htm


[42]
       http://www.cadenas.com.br/Treinamentos/145/Supervisor_de_Entrada_em_E
       spaco_Confinado_40_h-a_-_Inscricoes_Abertas.aspx


[43]
       http://www.safetytraining.com.br/home/index.php/supervisor-de-esp-confinado


[44]   http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre
       toTrabalhadorNR33.pdf


[45]   http://estudantetst.blogspot.com.br/


[46]
       http://spectrotelecom.com.br/__cursos_esp_conf_vigia.html


[47]   http://www.pasa.com.br/site/equipamentos_vpac.asp


[48]   http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre
       toTrabalhadorNR33.pdf


[49]
       https://plus.google.com/photos/114530805683096498707/albums/581298860
       7952061553/5813254783525428834?hl=pt_br&authkey=CKH45JnghpvqRw


[50]
       http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre
       toTrabalhadorNR33.pdf


[51]
       http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre
       toTrabalhadorNR33.pdf

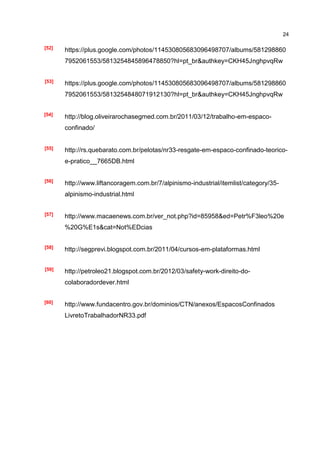

24

[52]
       https://plus.google.com/photos/114530805683096498707/albums/581298860
       7952061553/5813254845896478850?hl=pt_br&authkey=CKH45JnghpvqRw


[53]   https://plus.google.com/photos/114530805683096498707/albums/581298860
       7952061553/5813254848071912130?hl=pt_br&authkey=CKH45JnghpvqRw


[54]
       http://blog.oliveirarochasegmed.com.br/2011/03/12/trabalho-em-espaco-
       confinado/


[55]   http://rs.quebarato.com.br/pelotas/nr33-resgate-em-espaco-confinado-teorico-
       e-pratico__7665DB.html


[56]
       http://www.liftancoragem.com.br/7/alpinismo-industrial/itemlist/category/35-
       alpinismo-industrial.html


[57]   http://www.macaenews.com.br/ver_not.php?id=85958&ed=Petr%F3leo%20e
       %20G%E1s&cat=Not%EDcias


[58]
       http://segprevi.blogspot.com.br/2011/04/cursos-em-plataformas.html


[59]   http://petroleo21.blogspot.com.br/2012/03/safety-work-direito-do-
       colaboradordever.html


[60]
       http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinados
       LivretoTrabalhadorNR33.pdf
ESPAÇO CONFINADO

Mais conteúdo relacionado

Mais procurados

Nr33
Nr33Nr33
Certificado nr 12
Certificado nr 12Certificado nr 12
Certificado nr 12
Marcos Rodrigues

EPC - EQUIPAMENTO DE PROTEÇÃO COLETIVA
EPC - EQUIPAMENTO DE PROTEÇÃO COLETIVAEPC - EQUIPAMENTO DE PROTEÇÃO COLETIVA
EPC - EQUIPAMENTO DE PROTEÇÃO COLETIVA
Luiz Antonio Funabashi

Treinamento em Altura NR - 35.ppt
Treinamento em Altura NR - 35.pptTreinamento em Altura NR - 35.ppt
Treinamento em Altura NR - 35.ppt
EmersonluizNeves1

Ordem de serviço eletricista
Ordem de serviço eletricistaOrdem de serviço eletricista
Ordem de serviço eletricista
EVALDO JUNIO SILVA DA GAMA

Permissão para trabalho
Permissão para trabalhoPermissão para trabalho
Permissão para trabalho
Universidade Federal Fluminense

Treinamentos obrigatorios de_sst_sstonline
Treinamentos obrigatorios de_sst_sstonlineTreinamentos obrigatorios de_sst_sstonline
Treinamentos obrigatorios de_sst_sstonline
rafael dias

NR 22
NR 22NR 22
NR18-Treinamento-Integracao.pptx
NR18-Treinamento-Integracao.pptxNR18-Treinamento-Integracao.pptx
NR18-Treinamento-Integracao.pptx
Leomir Borghardt

Ordem de-servico
Ordem de-servicoOrdem de-servico
Ordem de-servico
Wíndila Santana

Treinamento nr34 trabalho a quente novo
Treinamento nr34 trabalho a quente novoTreinamento nr34 trabalho a quente novo
Treinamento nr34 trabalho a quente novo
Marciel Bernardes

Trabalhos em altura e montagem de andaimes1
Trabalhos em altura e montagem de andaimes1Trabalhos em altura e montagem de andaimes1
Trabalhos em altura e montagem de andaimes1
maraizeseguranca

Trabalho em altura nr 35
Trabalho em altura nr 35Trabalho em altura nr 35
Trabalho em altura nr 35
Joziane Pimentel

Power+point+nr+35
Power+point+nr+35Power+point+nr+35
Power+point+nr+35
Gil Mendes

Apr espaço confinado
Apr   espaço confinadoApr   espaço confinado
Apr espaço confinado
Jose Adilson

Cartilha de Ergonomia na Construção civil NR 17
Cartilha de Ergonomia na Construção civil NR 17Cartilha de Ergonomia na Construção civil NR 17
Cartilha de Ergonomia na Construção civil NR 17
Ikaika Epi

Treinamento NR-12
Treinamento NR-12Treinamento NR-12
Treinamento NR-12
Kaiton Andrade

Nr 18 Segurança na Industria da Construção
Nr 18 Segurança na Industria da Construção Nr 18 Segurança na Industria da Construção
Nr 18 Segurança na Industria da Construção
Ana Paula Santos de Jesus Souza

Os pintor
Os   pintorOs   pintor
Os pintor
090406

Programa de controle de energias perigosas pcep
Programa de controle de energias perigosas   pcepPrograma de controle de energias perigosas   pcep
Programa de controle de energias perigosas pcep
Universidade Federal Fluminense


Mais procurados (20)

Nr33
Nr33Nr33
Nr33

Certificado nr 12
Certificado nr 12Certificado nr 12
Certificado nr 12

EPC - EQUIPAMENTO DE PROTEÇÃO COLETIVA
EPC - EQUIPAMENTO DE PROTEÇÃO COLETIVAEPC - EQUIPAMENTO DE PROTEÇÃO COLETIVA
EPC - EQUIPAMENTO DE PROTEÇÃO COLETIVA

Treinamento em Altura NR - 35.ppt
Treinamento em Altura NR - 35.pptTreinamento em Altura NR - 35.ppt
Treinamento em Altura NR - 35.ppt

Ordem de serviço eletricista
Ordem de serviço eletricistaOrdem de serviço eletricista
Ordem de serviço eletricista

Permissão para trabalho
Permissão para trabalhoPermissão para trabalho
Permissão para trabalho

Treinamentos obrigatorios de_sst_sstonline
Treinamentos obrigatorios de_sst_sstonlineTreinamentos obrigatorios de_sst_sstonline
Treinamentos obrigatorios de_sst_sstonline

NR 22
NR 22NR 22
NR 22

NR18-Treinamento-Integracao.pptx
NR18-Treinamento-Integracao.pptxNR18-Treinamento-Integracao.pptx
NR18-Treinamento-Integracao.pptx

Ordem de-servico
Ordem de-servicoOrdem de-servico
Ordem de-servico

Treinamento nr34 trabalho a quente novo
Treinamento nr34 trabalho a quente novoTreinamento nr34 trabalho a quente novo
Treinamento nr34 trabalho a quente novo

Trabalhos em altura e montagem de andaimes1
Trabalhos em altura e montagem de andaimes1Trabalhos em altura e montagem de andaimes1
Trabalhos em altura e montagem de andaimes1

Trabalho em altura nr 35
Trabalho em altura nr 35Trabalho em altura nr 35
Trabalho em altura nr 35

Power+point+nr+35
Power+point+nr+35Power+point+nr+35
Power+point+nr+35

Apr espaço confinado
Apr   espaço confinadoApr   espaço confinado
Apr espaço confinado

Cartilha de Ergonomia na Construção civil NR 17
Cartilha de Ergonomia na Construção civil NR 17Cartilha de Ergonomia na Construção civil NR 17
Cartilha de Ergonomia na Construção civil NR 17

Treinamento NR-12
Treinamento NR-12Treinamento NR-12
Treinamento NR-12

Nr 18 Segurança na Industria da Construção
Nr 18 Segurança na Industria da Construção Nr 18 Segurança na Industria da Construção
Nr 18 Segurança na Industria da Construção

Os pintor
Os   pintorOs   pintor
Os pintor

Programa de controle de energias perigosas pcep
Programa de controle de energias perigosas   pcepPrograma de controle de energias perigosas   pcep
Programa de controle de energias perigosas pcep


Destaque

NR-33 espaço confinado (2017/2018)
NR-33 espaço confinado (2017/2018)NR-33 espaço confinado (2017/2018)
NR-33 espaço confinado (2017/2018)
Claudio Cesar Pontes ن

Revistaout dez
Revistaout dezRevistaout dez
Revistaout dez
Inaiara Bragante

Espaços confinados trabalho curso Técnico em Segurança do Trabalho
Espaços confinados trabalho curso Técnico em Segurança do TrabalhoEspaços confinados trabalho curso Técnico em Segurança do Trabalho
Espaços confinados trabalho curso Técnico em Segurança do Trabalho
Jaquiel26

Apresentação Sesam Visão Geral
Apresentação Sesam Visão GeralApresentação Sesam Visão Geral
Apresentação Sesam Visão Geral
João Henrique Volpini Mattos

Espaço confinado
Espaço confinadoEspaço confinado
Espaço confinado
Everton Retore Teixeira

CURSO DE ESPAÇO CONFINADO EM SALVADOR
CURSO DE ESPAÇO CONFINADO EM SALVADORCURSO DE ESPAÇO CONFINADO EM SALVADOR
PROGRAMA 5 S
PROGRAMA   5 SPROGRAMA   5 S
PROGRAMA 5 S
Pedro Domacena

(Nr 33 treinamento em espaço confinado ellu brasil, seja bem-vindo!)
(Nr 33   treinamento em espaço confinado   ellu brasil, seja bem-vindo!)(Nr 33   treinamento em espaço confinado   ellu brasil, seja bem-vindo!)
(Nr 33 treinamento em espaço confinado ellu brasil, seja bem-vindo!)
GrupoJLJ

Nr 33 16h completo
Nr 33 16h completoNr 33 16h completo
Nr 33 16h completo
Cristiano Mendes

ISO A MAIOR ORGANIZAÇÃO DO MUNDO EM DESENVOLVIMENTO DE NORMAS
ISO A MAIOR ORGANIZAÇÃO DO MUNDO EM DESENVOLVIMENTO DE NORMASISO A MAIOR ORGANIZAÇÃO DO MUNDO EM DESENVOLVIMENTO DE NORMAS
ISO A MAIOR ORGANIZAÇÃO DO MUNDO EM DESENVOLVIMENTO DE NORMAS
Pedro Domacena

Franquia La Pizza Fritta
Franquia La Pizza FrittaFranquia La Pizza Fritta
Franquia La Pizza Fritta
Cia de Franchising

Espaço confinado NR-33
Espaço confinado NR-33Espaço confinado NR-33
Espaço confinado NR-33
Deoclides Neto

O IMPACTO AMBIENTAL DO PETRÓLEO NO BRASIL
O IMPACTO AMBIENTAL DO PETRÓLEO NO BRASILO IMPACTO AMBIENTAL DO PETRÓLEO NO BRASIL
O IMPACTO AMBIENTAL DO PETRÓLEO NO BRASIL
Pedro Domacena

Nr.33 Segurança nos Serviços em Espaços confinados/Transparncia
Nr.33 Segurança nos Serviços em Espaços confinados/TransparnciaNr.33 Segurança nos Serviços em Espaços confinados/Transparncia
Nr.33 Segurança nos Serviços em Espaços confinados/Transparncia
Ana Paula Santos de Jesus Souza

05 aulas espaço confinado
05 aulas espaço confinado05 aulas espaço confinado
05 aulas espaço confinado
Homero Alves de Lima

Nbr 14787 espaço confinado, prevencao de acidentes, procedimentos e medidas d...
Nbr 14787 espaço confinado, prevencao de acidentes, procedimentos e medidas d...Nbr 14787 espaço confinado, prevencao de acidentes, procedimentos e medidas d...
Nbr 14787 espaço confinado, prevencao de acidentes, procedimentos e medidas d...
Ane Costa

Nada Além do Sangue - Fernandinho
Nada Além do Sangue - FernandinhoNada Além do Sangue - Fernandinho
Nada Além do Sangue - Fernandinho
PowerPoint Gospel

Nr 23 26 e 05
Nr 23 26 e 05Nr 23 26 e 05
Nr 23 26 e 05
thiago_design

Check list espaço-confinado
Check list espaço-confinadoCheck list espaço-confinado
Check list espaço-confinado
Tst Eliana Gil

Treinamento percepção de risco
Treinamento percepção de riscoTreinamento percepção de risco
Treinamento percepção de risco
Sara Jaqueline


Destaque (20)

NR-33 espaço confinado (2017/2018)
NR-33 espaço confinado (2017/2018)NR-33 espaço confinado (2017/2018)
NR-33 espaço confinado (2017/2018)

Revistaout dez
Revistaout dezRevistaout dez
Revistaout dez

Espaços confinados trabalho curso Técnico em Segurança do Trabalho
Espaços confinados trabalho curso Técnico em Segurança do TrabalhoEspaços confinados trabalho curso Técnico em Segurança do Trabalho
Espaços confinados trabalho curso Técnico em Segurança do Trabalho

Apresentação Sesam Visão Geral
Apresentação Sesam Visão GeralApresentação Sesam Visão Geral
Apresentação Sesam Visão Geral

Espaço confinado
Espaço confinadoEspaço confinado
Espaço confinado

CURSO DE ESPAÇO CONFINADO EM SALVADOR
CURSO DE ESPAÇO CONFINADO EM SALVADORCURSO DE ESPAÇO CONFINADO EM SALVADOR
CURSO DE ESPAÇO CONFINADO EM SALVADOR

PROGRAMA 5 S
PROGRAMA   5 SPROGRAMA   5 S
PROGRAMA 5 S

(Nr 33 treinamento em espaço confinado ellu brasil, seja bem-vindo!)
(Nr 33   treinamento em espaço confinado   ellu brasil, seja bem-vindo!)(Nr 33   treinamento em espaço confinado   ellu brasil, seja bem-vindo!)
(Nr 33 treinamento em espaço confinado ellu brasil, seja bem-vindo!)

Nr 33 16h completo
Nr 33 16h completoNr 33 16h completo
Nr 33 16h completo

ISO A MAIOR ORGANIZAÇÃO DO MUNDO EM DESENVOLVIMENTO DE NORMAS
ISO A MAIOR ORGANIZAÇÃO DO MUNDO EM DESENVOLVIMENTO DE NORMASISO A MAIOR ORGANIZAÇÃO DO MUNDO EM DESENVOLVIMENTO DE NORMAS
ISO A MAIOR ORGANIZAÇÃO DO MUNDO EM DESENVOLVIMENTO DE NORMAS

Franquia La Pizza Fritta
Franquia La Pizza FrittaFranquia La Pizza Fritta
Franquia La Pizza Fritta

Espaço confinado NR-33
Espaço confinado NR-33Espaço confinado NR-33
Espaço confinado NR-33

O IMPACTO AMBIENTAL DO PETRÓLEO NO BRASIL
O IMPACTO AMBIENTAL DO PETRÓLEO NO BRASILO IMPACTO AMBIENTAL DO PETRÓLEO NO BRASIL
O IMPACTO AMBIENTAL DO PETRÓLEO NO BRASIL

Nr.33 Segurança nos Serviços em Espaços confinados/Transparncia
Nr.33 Segurança nos Serviços em Espaços confinados/TransparnciaNr.33 Segurança nos Serviços em Espaços confinados/Transparncia
Nr.33 Segurança nos Serviços em Espaços confinados/Transparncia

05 aulas espaço confinado
05 aulas espaço confinado05 aulas espaço confinado
05 aulas espaço confinado

Nbr 14787 espaço confinado, prevencao de acidentes, procedimentos e medidas d...
Nbr 14787 espaço confinado, prevencao de acidentes, procedimentos e medidas d...Nbr 14787 espaço confinado, prevencao de acidentes, procedimentos e medidas d...
Nbr 14787 espaço confinado, prevencao de acidentes, procedimentos e medidas d...

Nada Além do Sangue - Fernandinho
Nada Além do Sangue - FernandinhoNada Além do Sangue - Fernandinho
Nada Além do Sangue - Fernandinho

Nr 23 26 e 05
Nr 23 26 e 05Nr 23 26 e 05
Nr 23 26 e 05

Check list espaço-confinado
Check list espaço-confinadoCheck list espaço-confinado
Check list espaço-confinado

Treinamento percepção de risco
Treinamento percepção de riscoTreinamento percepção de risco
Treinamento percepção de risco


Semelhante a ESPAÇO CONFINADO

Espacos confinadoslivretotrabalhadornr33
Espacos confinadoslivretotrabalhadornr33Espacos confinadoslivretotrabalhadornr33
Espacos confinadoslivretotrabalhadornr33
Isabel Silveira

Espacos Confinados - Livreto do Trabalhador
Espacos Confinados - Livreto do TrabalhadorEspacos Confinados - Livreto do Trabalhador
Espacos Confinados - Livreto do Trabalhador
EvandroPFonseca

Segurança nos Trabalhos em Espaços Confinados
Segurança nos Trabalhos em Espaços Confinados Segurança nos Trabalhos em Espaços Confinados
Segurança nos Trabalhos em Espaços Confinados
eugeniorocha

7aaa[1][1]. aula de qsms espaço confinado
7aaa[1][1]. aula de qsms   espaço confinado7aaa[1][1]. aula de qsms   espaço confinado
7aaa[1][1]. aula de qsms espaço confinado
geevanny

integracao-saude e segurança no trabalho
integracao-saude e segurança no trabalhointegracao-saude e segurança no trabalho
integracao-saude e segurança no trabalho
rafaelacushman21

Livreto_do_trabalhador.pdf
Livreto_do_trabalhador.pdfLivreto_do_trabalhador.pdf
Livreto_do_trabalhador.pdf
Gustavo Nolla

Espaço confinado aps segurança
Espaço confinado aps segurançaEspaço confinado aps segurança
Espaço confinado aps segurança
Cleber Adriano da Silva

Espacos_Confinados_Livreto_do_Trabalhador.pdf
Espacos_Confinados_Livreto_do_Trabalhador.pdfEspacos_Confinados_Livreto_do_Trabalhador.pdf
Espacos_Confinados_Livreto_do_Trabalhador.pdf
ssuser22319e

Nr 33
Nr 33Nr 33
espacosconfinadostrabalhadorvigianr331-131108160648-phpapp02.pdf
espacosconfinadostrabalhadorvigianr331-131108160648-phpapp02.pdfespacosconfinadostrabalhadorvigianr331-131108160648-phpapp02.pdf
espacosconfinadostrabalhadorvigianr331-131108160648-phpapp02.pdf
AndreLavor1

Espaços confinados livreto do trabalhador 28/06/2006
Espaços confinados   livreto do trabalhador 28/06/2006Espaços confinados   livreto do trabalhador 28/06/2006
Espaços confinados livreto do trabalhador 28/06/2006
Saulo Silva

Nr 33 rayane
Nr 33 rayaneNr 33 rayane
Nr 33 rayane
Rayane Patricia

Livreto fundacentro
Livreto fundacentroLivreto fundacentro
Livreto fundacentro
Adriano Mascarello

Nr 33
Nr 33Nr 33
Espacos confinadoslivretotrabalhadornr33
Espacos confinadoslivretotrabalhadornr33Espacos confinadoslivretotrabalhadornr33
Espacos confinadoslivretotrabalhadornr33
prevencaonline

Espacos confinados Livreto NR33
Espacos confinados Livreto NR33Espacos confinados Livreto NR33
Espacos confinados Livreto NR33
prevencaonline

EspacosConfinadosLivretoTrabalhadorNR33[1].ppt
EspacosConfinadosLivretoTrabalhadorNR33[1].pptEspacosConfinadosLivretoTrabalhadorNR33[1].ppt
EspacosConfinadosLivretoTrabalhadorNR33[1].ppt
Gabrielcarvalhodasil

Espacos confinadoslivretotrabalhadornr33
Espacos confinadoslivretotrabalhadornr33Espacos confinadoslivretotrabalhadornr33
Espacos confinadoslivretotrabalhadornr33
William Breternitz

Apresentação NxGold NR-33 VIGIA e Autorizados (Opção 02).pptx
Apresentação NxGold NR-33 VIGIA e Autorizados (Opção 02).pptxApresentação NxGold NR-33 VIGIA e Autorizados (Opção 02).pptx
Apresentação NxGold NR-33 VIGIA e Autorizados (Opção 02).pptx
danielasouzadegodoib

Espaco confinado- NR33 -guia-trabalhador
Espaco confinado- NR33 -guia-trabalhadorEspaco confinado- NR33 -guia-trabalhador
Espaco confinado- NR33 -guia-trabalhador
Sergio Roberto Silva


Semelhante a ESPAÇO CONFINADO (20)

Espacos confinadoslivretotrabalhadornr33
Espacos confinadoslivretotrabalhadornr33Espacos confinadoslivretotrabalhadornr33
Espacos confinadoslivretotrabalhadornr33

Espacos Confinados - Livreto do Trabalhador
Espacos Confinados - Livreto do TrabalhadorEspacos Confinados - Livreto do Trabalhador
Espacos Confinados - Livreto do Trabalhador

Segurança nos Trabalhos em Espaços Confinados
Segurança nos Trabalhos em Espaços Confinados Segurança nos Trabalhos em Espaços Confinados
Segurança nos Trabalhos em Espaços Confinados

7aaa[1][1]. aula de qsms espaço confinado
7aaa[1][1]. aula de qsms   espaço confinado7aaa[1][1]. aula de qsms   espaço confinado
7aaa[1][1]. aula de qsms espaço confinado

integracao-saude e segurança no trabalho
integracao-saude e segurança no trabalhointegracao-saude e segurança no trabalho
integracao-saude e segurança no trabalho

Livreto_do_trabalhador.pdf
Livreto_do_trabalhador.pdfLivreto_do_trabalhador.pdf
Livreto_do_trabalhador.pdf

Espaço confinado aps segurança
Espaço confinado aps segurançaEspaço confinado aps segurança
Espaço confinado aps segurança

Espacos_Confinados_Livreto_do_Trabalhador.pdf
Espacos_Confinados_Livreto_do_Trabalhador.pdfEspacos_Confinados_Livreto_do_Trabalhador.pdf
Espacos_Confinados_Livreto_do_Trabalhador.pdf

Nr 33
Nr 33Nr 33
Nr 33

espacosconfinadostrabalhadorvigianr331-131108160648-phpapp02.pdf
espacosconfinadostrabalhadorvigianr331-131108160648-phpapp02.pdfespacosconfinadostrabalhadorvigianr331-131108160648-phpapp02.pdf
espacosconfinadostrabalhadorvigianr331-131108160648-phpapp02.pdf

Espaços confinados livreto do trabalhador 28/06/2006
Espaços confinados   livreto do trabalhador 28/06/2006Espaços confinados   livreto do trabalhador 28/06/2006
Espaços confinados livreto do trabalhador 28/06/2006

Nr 33 rayane
Nr 33 rayaneNr 33 rayane
Nr 33 rayane

Livreto fundacentro
Livreto fundacentroLivreto fundacentro
Livreto fundacentro

Nr 33
Nr 33Nr 33
Nr 33

Espacos confinadoslivretotrabalhadornr33
Espacos confinadoslivretotrabalhadornr33Espacos confinadoslivretotrabalhadornr33
Espacos confinadoslivretotrabalhadornr33

Espacos confinados Livreto NR33
Espacos confinados Livreto NR33Espacos confinados Livreto NR33
Espacos confinados Livreto NR33

EspacosConfinadosLivretoTrabalhadorNR33[1].ppt
EspacosConfinadosLivretoTrabalhadorNR33[1].pptEspacosConfinadosLivretoTrabalhadorNR33[1].ppt
EspacosConfinadosLivretoTrabalhadorNR33[1].ppt

Espacos confinadoslivretotrabalhadornr33
Espacos confinadoslivretotrabalhadornr33Espacos confinadoslivretotrabalhadornr33
Espacos confinadoslivretotrabalhadornr33

Apresentação NxGold NR-33 VIGIA e Autorizados (Opção 02).pptx
Apresentação NxGold NR-33 VIGIA e Autorizados (Opção 02).pptxApresentação NxGold NR-33 VIGIA e Autorizados (Opção 02).pptx
Apresentação NxGold NR-33 VIGIA e Autorizados (Opção 02).pptx

Espaco confinado- NR33 -guia-trabalhador
Espaco confinado- NR33 -guia-trabalhadorEspaco confinado- NR33 -guia-trabalhador
Espaco confinado- NR33 -guia-trabalhador


ESPAÇO CONFINADO

  • 1. ESPAÇOS CONFINADOS PEDRO DOMACENA
  • 2. SUMÁRIO ESPAÇO CONFINADO EM PLATAFORMA OFFSHORE ................................................. 03 O QUE É ESPAÇO CONFINADO ? .................................................................................... 04 ONDE É ENCONTRADO O ESPAÇO CONFINADO ? ...................................................... 04 TIPOS DE TRABALHO EM ESPAÇO CONFINADO .......................................................... 05 RISCOS QUANDO SE TRABALHA EM ESPAÇO CONFINADO ...................................... 05 COMO EVITAR ACIDENTE EM ESPAÇO CONFINADO ? .............................................. 06 QUANDO VOCÊ PODE ENTRAR EM UM ESPAÇO CONFINADO ? ............................... 06 A EMPRESA DEVE PROVIDENCIAR ................................................................................ 07 PERMISSÃO DE ENTRADA E TRABALHO – PET ............................................................ 07 EQUIPAMENTOS DE PROTEÇÃO INDIVIDUAL .............................................................. 09 EQUIPAMENTOS DE RESGATE ....................................................................................... 09 RESGATE EM ESPAÇO CONFINADO .............................................................................. 10 DIREITO DO TRABALHADOR – ENTRADA SEGURA ..................................................... 10 33.5 DISPOSIÇÕES GERAIS ........................................................................................... 11 DIREITO DOTRABALHADOR – TREINAMENTO ............................................................. 11 DEVERES DO TRABALHADOR ........................................................................................ 12 MEDIDAS DE SEGURANÇA - FOLHA DE PERMISSÃO DE ENTRADA ......................... 12 MEDIDAS DE SEGURANÇA - SINALIZAÇÃO E ISOLAMENTO DA ÁREA .................... 13 MEDIDAS DE SEGURANÇA – SUPERVISOR DE ENTRADA ......................................... 13 MEDIDAS DE SEGURANÇA – DESLIGAMENTO DE ENERGIA, TRAVA E SINALIZAÇÃO ......... 14 MEDIDAS DE SEGURANÇA – VIGIA ................................................................................ 14 MEDIDAS DE SEGURANÇA – TESTE DE AR .................................................................. 15 MEDIDAS DE SEGURANÇA – TESTE DE AR .................................................................. 16 MEDIDAS DE SEGURANÇA – VENTILAÇÃO ................................................................... 17 MEDIDAS DE SEGURANÇA – EPI .................................................................................... 17 MEDIDAS DE SEGURANÇA – OBJETOS PROIBIDOS ................................................... 18 MEDIDAS DE SEGURANÇA – EQUIPAMENTOS ESPECIAIS ........................................ 18 MEDIDAS DE EMERGÊNCIA E RESGATE ....................................................................... 19 REFERÊNCIA BIBLIOGRÁFICA ........................................................................................ 20
  • 3. 03 ESPAÇO CONFINADO EM PLATAFORMA OFFSHORE A Petrobras perfurou o primeiro poço submarino no Brasil em 1968 e, vem passando até os dias atuais constantes mudanças nos mais variados meios sejam eles físicos, ambientais, profissionais que atuam no setor. Mudanças que são seguidas por normas internacionais, aplicadas aos meios envolvidos. Uma delas em especifico trata-se do meio em que profissionais em determinadas áreas tem que estarem enfrentando no dia-a-dia situações que requerem alguns cuidados e treinamentos antes de entrar no ambiente de trabalho. Espaço confinado é um ambiente hostil à vida do profissional. Por isso a sua permanência neste ambiente é menor que em demais locais de trabalho. Tratando- se de plataforma offshore os riscos enfrentados são muitos. Os mais agravantes entre eles são o risco de explosão, intoxicação, asfixia, naufrágio, entre tantos outros riscos expostos. Por isto sempre antes da entrada no local, o profissional passa por treinamentos onde fica sabendo mais sobre a área onde vai trabalhar para que em caso de situações de risco a sua saúde ou vida saiba como se prevenir. Nestes locais sempre tem um supervisor que é responsável por permitir a entrada do profissional no local a ser executado o trabalho, com a PET entregue ao vigia - que fica fora do espaço confinado este sempre em contato com os profissionais até a saída de todos deste local e, em caso de situações de riscos ou acidentes é o responsável por providenciar a equipe de resgate - o trabalhador executa seus trabalhos. Cabe à empresa fornecer os equipamentos de segurança necessários para a proteção do profissional e, a este de usa-los para sua devida segurança e ao responsável por fiscalizar o uso e validades dos devidos equipamentos.
  • 4. 04 INTRODUÇÃO ESPAÇO CONFINADO NBR 14606 / NBR 14787 - (OSHA 29 CFR 1910 146 / NR 33) O QUE É ESPAÇO CONFINADO ?  Espaço confinado é qualquer área ou ambiente não projetado para ocupação humana contínua;  Possui meios limitados de entrada e saída;  A ventilação existente é Insuficiente para remover contaminantes ou onde possa existir a deficiência ou [01] enriquecimento de oxigênio. ONDE É ENCONTRADO O ESPAÇO CONFINADO?  Indústria de papel e celulose.  Indústria gráfica.  Indústria alimentícia.  Indústria da borracha, do couro e têxtil.  Indústria naval e Operações marítimas. [02]  Indústrias químicas e petroquímicas.  Serviços de gás.  Serviços de águas e esgoto.  Serviços de eletricidade.  Serviços de telefonia.  Construção civil. [03]
  • 5. 05  Galerias  Beneficiamento de minérios.  Siderúrgicas e metalúrgicas.  Agricultura.  Agroindústria. [04] [05] TIPOS DE TRABALHO EM ESPAÇO CONFINADO:  Obras da construção civil.  Operações de salvamento e resgate. [06] [07]  Manutenção, reparos, limpeza ou inspeção de equipamentos ou [08] [09] [10] reservatórios. RISCOS QUANDO SE TRABALHA EM ESPAÇO CONFINADO:  Falta ou excesso de oxigênio.  Incêndio ou explosão, pela presença de vapores e gases inflamáveis. [11] [12]  Intoxicações por substâncias químicas.  Infecções por agentes biológicos.  Afogamentos. [13] [14]  Soterramentos.  Quedas.  Choques elétricos. [15] [16] Todos estes riscos podem levar a mortes ou doenças.
  • 6. 06 COMO EVITAR ACIDENTE EM ESPAÇO CONFINADO ? Certificando-se que a sua empresa: Segue a NBR 14.787 - "ESPAÇOS CONFINADOS - PREVENÇÃO DE ACIDENTES, PROCEDIMENTOS E MEDIDAS DE PROTEÇÃO". E atende a NORMA REGULAMENTADORA No 33 SEGURANÇA E SAÚDE NOS [17] TRABALHOS EM ESPAÇOS CONFINADOS. QUANDO VOCÊ PODE ENTRAR EM UM ESPAÇO CONFINADO ? Somente quando sua empresa fornecer a AUTORIZAÇÃO NA PERMISSÃO DE ENTRADA E TRABALHO - PET, Essa permissão de entrada e trabalho – PET é exigido por lei e é executada pelo supervisor de entrada. O serviço a ser executado deve sempre ser [18] acompanhado por um vigia.
  • 7. 07 A EMPRESA DEVE PROVIDENCIAR TREINAMENTO A TODOS INSPEÇÃO PRÉVIA NO LOCAL OS TRABALHADORES. ELABORAÇÃO DA APR – ANÁLISE PRELIMINAR DE RISCO. [19] [20] EXAMES MÉDICOS SINALIZAÇÃO E ISOLAMENTO DA ÁREA [21] [22] PERMISSÃO DE ENTRADA E TRABALHO - PET - Deve ficar visível no local de realização do trabalho; - Preencher, assinar e datar 03 vias, antes do ingresso; - Sistema de controle da PET (Numerado e arquivado - 20 ANOS); - Cópia para Entrante / Vigia / Empresa; - Encerrar a PET ao final das operações; - Disponibilizar os procedimentos da PET aos trabalhadores; - A PET é válida para cada entrada; - O monitoramento atmosférico deve ser constantemente mantido. [23]
  • 8. 08  SUPERVISOR DE ENTRADA E VIGIA [24]  Equipamentos medidores de oxigênio, gases e vapores tóxicos e inflamáveis.  Equipamentos de ventilação.  Equipamentos de comunicação,  Iluminação. [25] [26]
  • 9. 09 EQUIPAMENTOS DE PROTEÇÃO INDIVIDUAL [27] EQUIPAMENTOS DE RESGATE. [29] [28] [30]
  • 10. 10 RESGATE EM ESPAÇO CONFINADO PRÉ-INCIDENTE PLANEJAMENTO E PREPARAÇÃO: FEITO ANTES DE INICIAR A EXECUÇÃO DO TRABALHO AVALIAÇÃO DA CENA / SEGURANÇA DO LOCAL ACIONE O SERVIÇO DE EMERGÊNCIA DESENVOLVA UM PLANO DE AÇÃO USE O EPI ADEQUADO E ELIMINE OS RISCOS EFETUE O RESGATE REAVALIANDO A CENA DESMONTE A OPERAÇÃO [31] DIREITO DO TRABALHADOR – ENTRADA SEGURA Entrar em espaço confinado somente após o supervisor de entrada realizar todos os testes e adotar as medidas de controle necessárias. [32]
  • 11. 11 33.5 DISPOSIÇÕES GERAIS 33.5.1 O empregador deve garantir que os trabalhadores possam interromper suas atividades e abandonar o local de trabalho, sempre que suspeitarem da existência de risco grave e iminente [33] para sua segurança e saúde ou a de terceiros. DIREITO DOTRABALHADOR - TREINAMENTO Conhecer o trabalho Conhecer os riscos do Conhecer os a ser executado. trabalho a ser Procedimentos e executado. equipamentos de segurança para executar o trabalho. Receber todos os equipamentos Conhecer os procedimentos de segurança necessários para e equipamentos de resgate execução dos trabalhos. e primeiros socorros. [34]
  • 12. 12 DEVERES DO TRABALHADOR Exames médicos Comunicar riscos. [35] [36] Participar dos treinamentos e [38] seguir as informações de Usar os equipamentos de [37] segurança. proteção fornecidos. MEDIDAS DE SEGURANÇA - FOLHA DE PERMISSÃO DE ENTRADA  A permissão de entrada e trabalho - pet contém procedimentos escritos de segurança e emergência.  Verificar se as medidas de segurança foram implantadas e se a permissão de entrada e trabalho - [39]
  • 13. 13 PET está assinada pelo supervisor de entrada.  O trabalhador deve entrar no espaço confinado com uma cópia da permissão de entrada e trabalho. MEDIDAS DE SEGURANÇA - SINALIZAÇÃO E ISOLAMENTO DA ÁREA 3.3.3 Medidas administrativas:  .c) manter sinalização permanente junto à entrada do espaço confinado, conforme o Anexo I da presente norma;  .A sinalização é importante para informação e alerta quanto aos riscos em espaços confinados.  .O isolamento é necessário para evitar que pessoas não autorizadas se aproximem do espaço confinado. [40] MEDIDAS DE SEGURANÇA – SUPERVISOR DE ENTRADA O SUPERVISOR DE ENTRADA DEVE: a) Emitir a Permissão de Entrada e Trabalho - PET antes do início das atividades; b) Executar os testes, conferir os equipamentos e [41] os procedimentos contidos na Permissão de Entrada e Trabalho - PET;
  • 14. 14 c) Assegurar que os serviços de emergência e salvamento estejam disponíveis e que os meios para acioná-los estejam operantes; d) Cancelar os procedimentos de entrada e trabalho [42] [43] quando necessário; e e) Encerrar a Permissão de Entrada e Trabalho PET - após o término dos serviços. MEDIDAS DE SEGURANÇA – DESLIGAMENTO DE ENERGIA, TRAVA E SINALIZAÇÃO O supervisor de entrada deve: Desligar a energia elétrica, trancar com chave ou cadeado e sinalizar quadros elétricos para evitar movimentação acidental de máquinas ou choques elétricos quando o trabalhador autorizado estiver no [44] interior do espaço confinado. MEDIDAS DE SEGURANÇA – VIGIA O VIGIA DEVE: a) manter continuamente a contagem precisa do número de trabalhadores autorizados no espaço . [45]
  • 15. 15 confinado e assegurar que todos saiam ao término da atividade; b) permanecer fora do espaço confinado, junto à entrada, em contato permanente com os trabalhadores autorizados; [46] c) adotar os procedimentos de emergência, acionando a equipe de salvamento, pública ou privada, quando necessário; d) operar os movimentadores de pessoas; e e) ordenar o abandono do espaço confinado sempre que reconhecer algum sinal de alarme, perigo, sintoma, queixa, condição proibida, acidente, situação não prevista ou quando não puder desempenhar efetivamente suas tarefas, nem ser substituído por outro Vigia. MEDIDAS DE SEGURANÇA – TESTE DE AR Os testes do ar interno são medições para verificação dos níveis de oxigênio, gases e vapores tóxicos e inflamáveis. Antes que o trabalhador entre em um espaço confinado, o supervisor de entrada deve realizar testes iniciais do ar interno. [47] Durante as medições, o supervisor de entrada deve estar fora do espaço confinado.
  • 16. 16 MEDIDAS DE SEGURANÇA – TESTE DE AR [48] As medições são necessárias para que não ocorram acidentes por asfixia, intoxicação, incêndio ou explosão. MEDIDAS DE SEGURANÇA – VENTILAÇÃO NÃO VENTILAR ESPAÇOS CONFINADOS COM OXIGÊNIO [49] O uso de oxigênio para ventilação de local confinado aumenta o risco de incêndio e explosão.
  • 17. 17 MEDIDAS DE SEGURANÇA – VENTILAÇÃO Durante todo o trabalho no espaço confinado deve ser utilizada ventilação adequada para garantir a renovação contínua do ar. [50] MEDIDAS DE SEGURANÇA – EPI Os equipamentos de proteção individual - epis devem ser fornecidos gratuitamente. O trabalhador deve ser treinado quanto ao uso adequado do epi. Devem ser utilizados epis adequados para cada situação de risco existente. [51]
  • 18. 18 . MEDIDAS DE SEGURANÇA – OBJETOS PROIBIDOS Cigarros nunca fume no espaço confinado! Telefone celular não deve ser utilizado como aparelho de [52] comunicação em espaço confinado. 33.3.2.4 Adotar medidas para eliminar ou controlar os riscos Velas - fósforos - isqueiros de incêndio ou explosão em não devem ser utilizados. trabalhos a quente, tais como solda, aquecimento, Objetos necessários à execução do esmerilhamento, corte ou trabalho que produzam calor, chamas ou outros que liberem chama faíscas, devem ser previstos na permissão de aberta, faíscas ou calor. entrada e trabalho. MEDIDAS DE SEGURANÇA – EQUIPAMENTOS ESPECIAIS Devem ser fornecidos equipamentos especiais para trabalhos em espaços confinados como: Lanterna Rádio de comunicação Detectores de gases, s à prova de explosão. [53]
  • 19. 19 MEDIDAS DE EMERGÊNCIA E RESGATE O empregador deve elaborar e implantar procedimentos de emergência e resgate adequados ao espaço confinado. O empregador deve fornecer equipamentos e acessórios que possibilitem meios seguros de resgate. Os trabalhadores devem ser treinados para situações de emergência e resgate. [54] [55] [56] [57] [58] [59] Situação de treinamento com simulação de operação de salvamento e resgate. [60]
  • 20. 20 REFERÊNCIA BIBLIOGRÁFICA [01] http://logisticamundi.blogspot.com.br/2010_11_01_archive.html [02] http://belfordroxo.olx.com.br/trabalho-em-plataforma-de-petroleo-iid- 419751295 [03] http://www.petroleoinfonet.blogspot.com.br/2012_02_16_archive.html [04] http://www.manutencaoesuprimentos.com.br/conteudo/5588-tipos-de- empregos-na-area-de-petroleo-e-gas/ [05] http://www.manutencaoesuprimentos.com.br/conteudo/5841-tipo-de-andaime- offshore/ [06] http://www.digasalinas.com/2012/04/estaleiro-enseada-do-paraguacu- inicia.html [07] http://portalmaritimo.com/2012/10/05/troll-a-uma-plataforma-gigante-que- recebeu-uma-apresentacao-de-katie-melua-em-suas-pernas/#more-4507 [08] http://www.manutencaoesuprimentos.com.br/conteudo/2421-soldagem- subaquatica-no-setor-de-metal-mecanica/ [09] http://unipeg1.blogspot.com.br/2010/08/oportunidade-de-estagio-para.html [10] http://offshorebrasil.blogspot.com.br/2009_11_01_archive.html [11] http://portalhseq.blogspot.com.br/2012_03_01_archive.html
  • 21. 21 [12] http://www.macaenews.com.br/ver_not.php?id=89607&ed=Petr%F3leo%20e %20G%E1s&cat=Not%EDcias [13] http://noticias.terra.com.br/mundo/noticias/0,,OI4394823-EI8141,00- Plataforma+petrolifera+afunda+no+Golfo+do+Mexico+apos+explosao.html [14] http://www.akerdrill.com/section-20-21-our-units.html [15] http://www.riograndeoffshore.com/2011_08_01_archive.html [16] http://petroleoinfonet.blogspot.com.br/2012/05/otc-seguranca-operacional-e-o- grande.html [17] http://logisticamundi.blogspot.com.br/2010_11_01_archive.html [18] http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre toTrabalhadorNR33.pdf [19] http://www.macaenews.com.br/ver_not.php?id=85958&ed=Petr%F3leo%20e %20G%E1s&cat=Not%EDcias [20] http://www.cadenas.com.br/Treinamentos/245/Supervisor_de_Entrada_em_E spaco_Confinado_40_h-a.aspx [21] http://mineironomar.blogspot.com/2011/02/exames-medicos-cartas-da- princess-e-sao.html [22] http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre toTrabalhadorNR33.pdf [23] http://www010.dataprev.gov.br/sislex/paginas/05/MTB/33.htm [24] http://www.cadenas.com.br/Treinamentos/145/Supervisor_de_Entrada_em_E spaco_Confinado_40_h-a_-_Inscricoes_Abertas.aspx
  • 22. 22 [25] http://www.racconet.com.br/lanternas/info_tecnicas.php [26] http://discsegtrab.blogspot.com/2012/07/espaco-confinado-o-que-voce- precisa.html [27] http://www.cadenas.com.br/arquivos/1133458.pdf [28] http://www.cadenas.com.br/arquivos/1133458.pdf [29] http://trabalhosaudeseguranca.blogspot.com.br/2009/05/resgate-em-espaco- confinado.html [30] http://www.sealinspection.com.br/espacoconfinado.aspx [31] http://www.cadenas.com.br/arquivos/1133458.pdf [32] http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre toTrabalhadorNR33.pdf [33] http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre toTrabalhadorNR33.pdf [34] http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre toTrabalhadorNR33.pdf [35] http://nointervalo.xpg.uol.com.br/a-tensao-de-um-exame.html [36] http://engsegconsultoria.blogspot.com.br/2011/05/treinamento-em-espaco- confinado-na.html [37] http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre toTrabalhadorNR33.pdf [38] http://www.cadenas.com.br/arquivos/1133458.pdf
  • 23. 23 [39] http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre toTrabalhadorNR33.pdf [40] http://logisticamundi.blogspot.com.br/2010_11_01_archive.html [41] http://www010.dataprev.gov.br/sislex/paginas/05/MTB/33.htm [42] http://www.cadenas.com.br/Treinamentos/145/Supervisor_de_Entrada_em_E spaco_Confinado_40_h-a_-_Inscricoes_Abertas.aspx [43] http://www.safetytraining.com.br/home/index.php/supervisor-de-esp-confinado [44] http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre toTrabalhadorNR33.pdf [45] http://estudantetst.blogspot.com.br/ [46] http://spectrotelecom.com.br/__cursos_esp_conf_vigia.html [47] http://www.pasa.com.br/site/equipamentos_vpac.asp [48] http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre toTrabalhadorNR33.pdf [49] https://plus.google.com/photos/114530805683096498707/albums/581298860 7952061553/5813254783525428834?hl=pt_br&authkey=CKH45JnghpvqRw [50] http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre toTrabalhadorNR33.pdf [51] http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinadosLivre toTrabalhadorNR33.pdf
  • 24. 24 [52] https://plus.google.com/photos/114530805683096498707/albums/581298860 7952061553/5813254845896478850?hl=pt_br&authkey=CKH45JnghpvqRw [53] https://plus.google.com/photos/114530805683096498707/albums/581298860 7952061553/5813254848071912130?hl=pt_br&authkey=CKH45JnghpvqRw [54] http://blog.oliveirarochasegmed.com.br/2011/03/12/trabalho-em-espaco- confinado/ [55] http://rs.quebarato.com.br/pelotas/nr33-resgate-em-espaco-confinado-teorico- e-pratico__7665DB.html [56] http://www.liftancoragem.com.br/7/alpinismo-industrial/itemlist/category/35- alpinismo-industrial.html [57] http://www.macaenews.com.br/ver_not.php?id=85958&ed=Petr%F3leo%20e %20G%E1s&cat=Not%EDcias [58] http://segprevi.blogspot.com.br/2011/04/cursos-em-plataformas.html [59] http://petroleo21.blogspot.com.br/2012/03/safety-work-direito-do- colaboradordever.html [60] http://www.fundacentro.gov.br/dominios/CTN/anexos/EspacosConfinados LivretoTrabalhadorNR33.pdf
