A empresa Citrusfresch está tendo problemas com a variação da quantidade de líquido dentro das garrafas de refrigerante durante o processo de produção. A equipe de manutenção suspeita que o problema esteja sendo causado pelo desgaste de uma peça do conjunto suporte da dosadora. O engenheiro Aurélio pede que o estagiário preencha uma lista de verificação com informações técnicas e dimensionais da peça baseadas no desenho técnico anexo, para auxiliar na inspeção da peça.

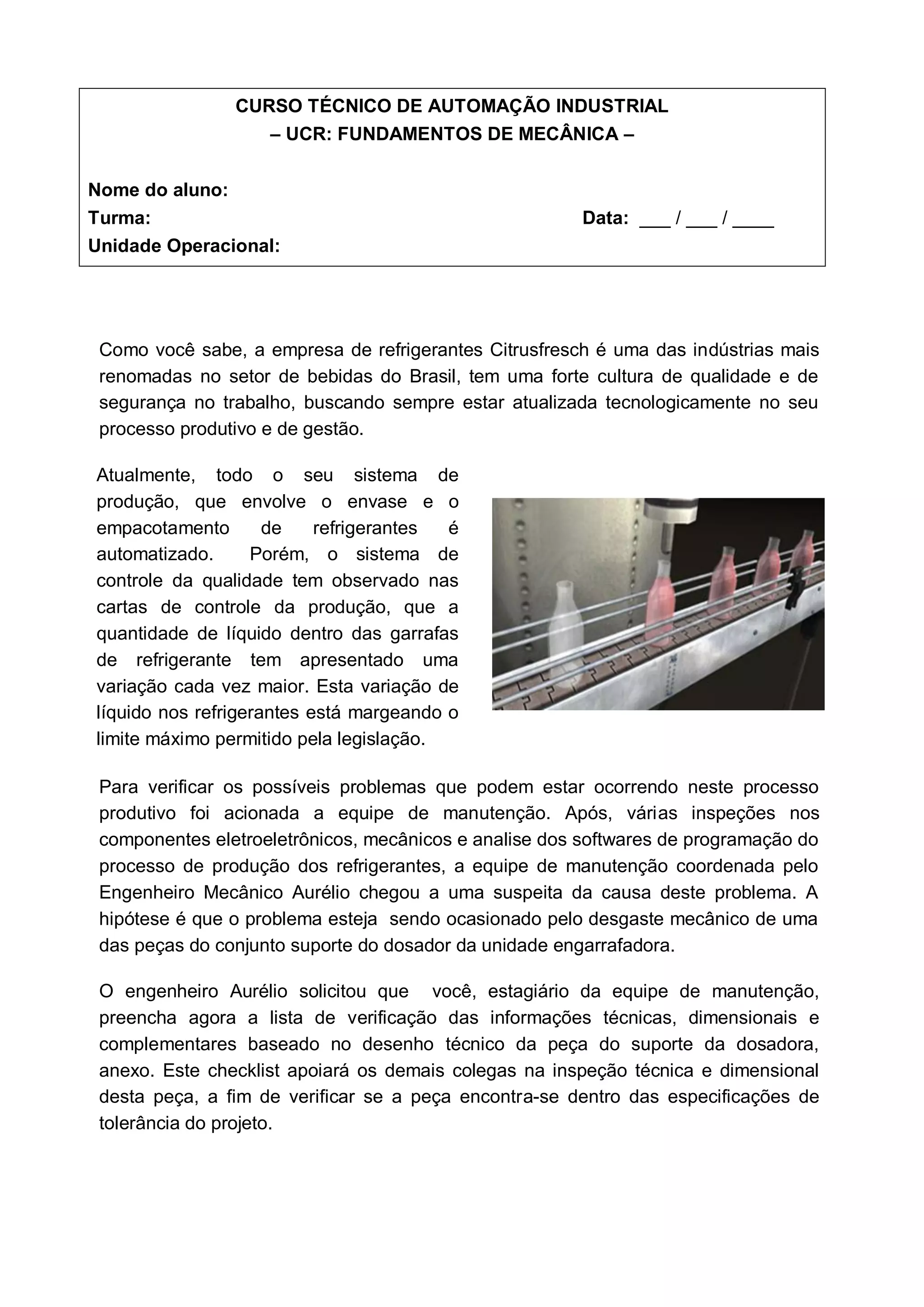

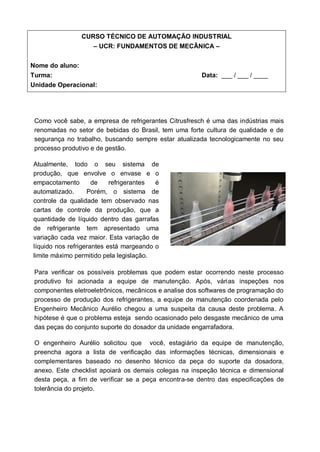

1. CURSO TÉCNICO DE AUTOMAÇÃO INDUSTRIAL
– UCR: FUNDAMENTOS DE MECÂNICA –
Nome do aluno:
Turma: Data: ___ / ___ / ____
Unidade Operacional:
Como você sabe, a empresa de refrigerantes Citrusfresch é uma das indústrias mais
renomadas no setor de bebidas do Brasil, tem uma forte cultura de qualidade e de
segurança no trabalho, buscando sempre estar atualizada tecnologicamente no seu
processo produtivo e de gestão.
Atualmente, todo o seu sistema de
produção, que envolve o envase e o
empacotamento de refrigerantes é
automatizado. Porém, o sistema de
controle da qualidade tem observado nas
cartas de controle da produção, que a
quantidade de líquido dentro das garrafas
de refrigerante tem apresentado uma
variação cada vez maior. Esta variação de
líquido nos refrigerantes está margeando o
limite máximo permitido pela legislação.
Para verificar os possíveis problemas que podem estar ocorrendo neste processo
produtivo foi acionada a equipe de manutenção. Após, várias inspeções nos
componentes eletroeletrônicos, mecânicos e analise dos softwares de programação do
processo de produção dos refrigerantes, a equipe de manutenção coordenada pelo
Engenheiro Mecânico Aurélio chegou a uma suspeita da causa deste problema. A
hipótese é que o problema esteja sendo ocasionado pelo desgaste mecânico de uma
das peças do conjunto suporte do dosador da unidade engarrafadora.
O engenheiro Aurélio solicitou que você, estagiário da equipe de manutenção,
preencha agora a lista de verificação das informações técnicas, dimensionais e
complementares baseado no desenho técnico da peça do suporte da dosadora,
anexo. Este checklist apoiará os demais colegas na inspeção técnica e dimensional
desta peça, a fim de verificar se a peça encontra-se dentro das especificações de
tolerância do projeto.

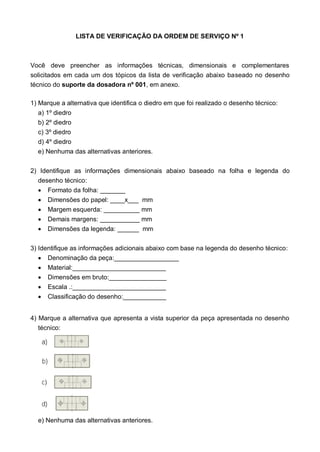

2. LISTA DE VERIFICAÇÃO DA ORDEM DE SERVIÇO Nº 1
Você deve preencher as informações técnicas, dimensionais e complementares
solicitados em cada um dos tópicos da lista de verificação abaixo baseado no desenho
técnico do suporte da dosadora nº 001, em anexo.
1) Marque a alternativa que identifica o diedro em que foi realizado o desenho técnico:
a) 1º diedro
b) 2º diedro
c) 3º diedro
d) 4º diedro
e) Nenhuma das alternativas anteriores.
2) Identifique as informações dimensionais abaixo baseado na folha e legenda do
desenho técnico:
 Formato da folha: _______
 Dimensões do papel: ____x___ mm
 Margem esquerda: __________ mm
 Demais margens: ___________ mm
 Dimensões da legenda: ______ mm
3) Identifique as informações adicionais abaixo com base na legenda do desenho técnico:
 Denominação da peça:__________________
 Material:__________________________
 Dimensões em bruto:________________
 Escala .:__________________________
 Classificação do desenho:____________
4) Marque a alternativa que apresenta a vista superior da peça apresentada no desenho
técnico:
e) Nenhuma das alternativas anteriores.

3. 5) Identifique as faces apresentadas por letras no modelo em perspectiva da peça nas
vistas ortográficas que correspondem às suas projeções.
6) Identifique o tipo de linha representado pelas letras nas vistas ortográficas abaixo:
Nome da linha
A - __________________________
B - __________________________
C - __________________________
D - __________________________
E - __________________________
F - __________________________
7) Identifique e justifique o emprego dos dois tipos de corte no desenho técnico da peça
em anexo.
Resposta:
___________________________________________________________________
___________________________________________________________________
___________________________________________________________________
___________________________________________________________________
___________________________________________________________________

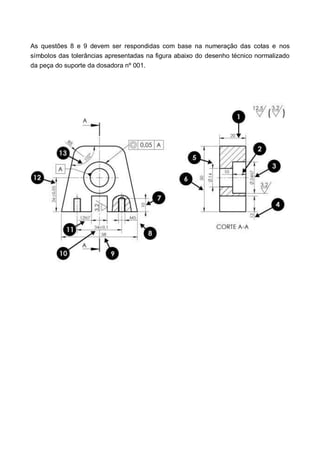

4. As questões 8 e 9 devem ser respondidas com base na numeração das cotas e nos
símbolos das tolerâncias apresentadas na figura abaixo do desenho técnico normalizado
da peça do suporte da dosadora nº 001.

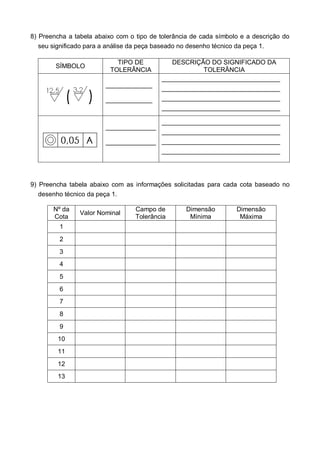

5. 8) Preencha a tabela abaixo com o tipo de tolerância de cada símbolo e a descrição do
seu significado para a análise da peça baseado no desenho técnico da peça 1.
SÍMBOLO
TIPO DE
TOLERÂNCIA
DESCRIÇÃO DO SIGNIFICADO DA
TOLERÂNCIA
_____________
_____________
_________________________________
_________________________________
_________________________________
_________________________________
______________
______________
_________________________________
_________________________________
_________________________________
_________________________________
9) Preencha tabela abaixo com as informações solicitadas para cada cota baseado no
desenho técnico da peça 1.
Nº da
Cota
Valor Nominal
Campo de
Tolerância
Dimensão
Mínima
Dimensão
Máxima
1
2
3
4
5
6
7
8
9
10
11
12
13
