O documento discute o conceito de acessibilidade e a importância de incluir todas as pessoas. Ele também descreve os principais pontos da norma ABNT NBR 9050, que estabelece critérios técnicos para a acessibilidade em edificações e espaços urbanos.

2. O que é acessibilidade?
Significa não apenas permitir que pessoas
portadoras de necessidades especiais
participem de atividades que incluem o uso de
produtos, serviços e informação, mas a
inclusão e extensão do uso destes por todas as
parcelas presentes em uma determinada
população.

3. O que é acessibilidade?
Possibilidade e condição de alcance
para utilização com segurança e
autonomia de edificações, espaços,
mobiliários e elementos .
(ABNT NBR 9050)

4. Acessibilidade
propõem a
inclusão de
todas as
pessoas

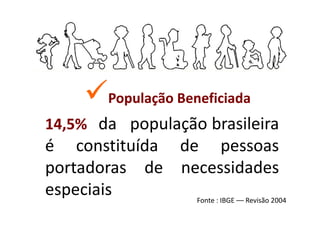

5. População Beneficiada
14,5% da população brasileira
14,
é constituída de pessoas
portadoras de necessidades
especiais Fonte : IBGE –– Revisão 2004

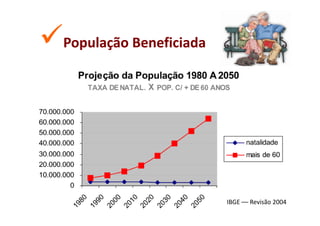

6. População Beneficiada
IBGE –– Revisão 2004

7. Acessibilidade a edificações, mobiliário,
espaços e equipamentos urbanos
A Norma ABNT NBR 9050 estabelece critérios e
parâmetros técnicos a serem observados quando do
projeto da construção, instalação e adaptação de
edificações, mobiliário, espaços e equipamentos
urbanos às condições de acessibilidade.

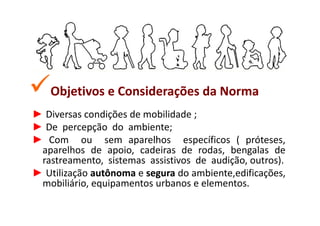

8. Objetivos e Considerações da Norma
► Diversas condições de mobilidade ;
► De percepção do ambiente;
► Com ou sem aparelhos específicos ( próteses,
aparelhos de apoio, cadeiras de rodas, bengalas de
rastreamento, sistemas assistivos de audição, outros).
► Utilização autônoma e segura do ambiente,edificações,
mobiliário, equipamentos urbanos e elementos.

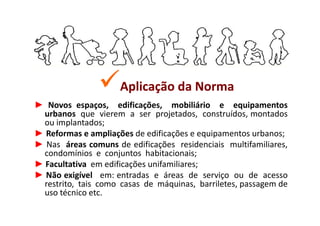

9. Aplicação da Norma
► Novos espaços, edificações, mobiliário e equipamentos
urbanos que vierem a ser projetados, construídos, montados
ou implantados;
► Reformas e ampliações de edificações e equipamentos urbanos;
► Nas áreas comuns de edificações residenciais multifamiliares,
condomínios e conjuntos habitacionais;
► Facultativa em edificações unifamiliares;
► Não exigível em: entradas e áreas de serviço ou de acesso
restrito, tais como casas de máquinas, barriletes, passagem de
uso técnico etc.

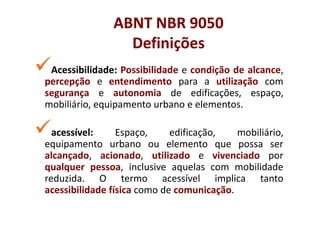

10. ABNT NBR 9050
Definições
Acessibilidade:
Acessibilidade: Possibilidade e condição de alcance,
percepção e entendimento para a utilização com
segurança e autonomia de edificações, espaço,
mobiliário, equipamento urbano e elementos.
acessível:
acessível: Espaço, edificação, mobiliário,
equipamento urbano ou elemento que possa ser
alcançado, acionado, utilizado e vivenciado por
qualquer pessoa, inclusive aquelas com mobilidade
reduzida. O termo acessível implica tanto
acessibilidade física como de comunicação.

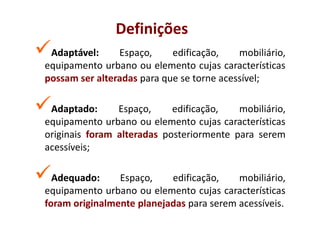

11. Definições
Adaptável:
Adaptável: Espaço, edificação, mobiliário,
equipamento urbano ou elemento cujas características
possam ser alteradas para que se torne acessível;
Adaptado:
Adaptado: Espaço, edificação, mobiliário,
equipamento urbano ou elemento cujas características
originais foram alteradas posteriormente para serem
acessíveis;
Adequado:
Adequado: Espaço, edificação, mobiliário,
equipamento urbano ou elemento cujas características
foram originalmente planejadas para serem acessíveis.

12. Parâmetros antropométricos
M.R. – Módulo de referência;
P.C.R. – Pessoa em cadeira de rodas;
P.M.R. – Pessoa com mobilidade reduzida - Aquela
que, temporária ou permanentemente, tem limitada
sua capacidade de relacionar-se com o meio e de
utilizá-lo. Ex. portador de necessidades especiais,
idoso, obeso, gestante , acidentados,etc;
P.O. – Pessoa obesa;

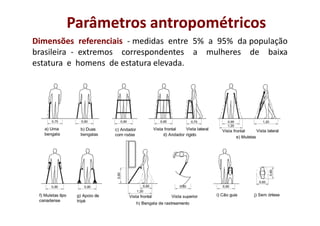

13. Parâmetros antropométricos
Dimensões referenciais - medidas entre 5% a 95% da população
brasileira - extremos correspondentes a mulheres de baixa
estatura e homens de estatura elevada.

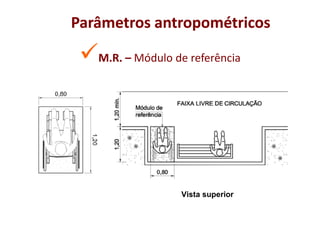

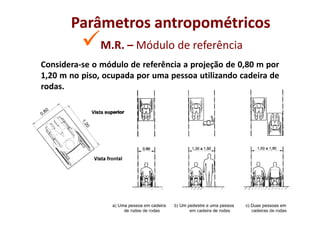

14. Parâmetros antropométricos
M.R. – Módulo de referência
Considera-se o módulo de referência a projeção de 0,80 m por
1,20 m no piso, ocupada por uma pessoa utilizando cadeira de
rodas.

15. Parâmetros antropométricos
M.R. – Módulo de referência

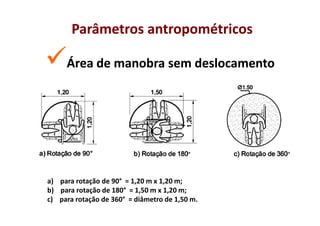

16. Parâmetros antropométricos
Área de manobra sem deslocamento
a) para rotação de 90° = 1,20 m x 1,20 m;
b) para rotação de 180° = 1,50 m x 1,20 m;
c) para rotação de 360° = diâmetro de 1,50 m.

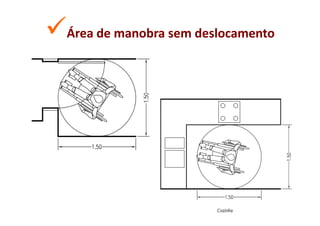

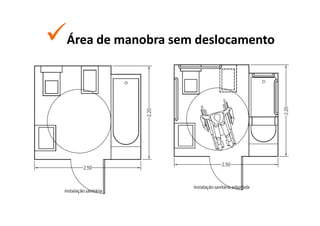

17. Área de manobra sem deslocamento

18. Área de manobra sem deslocamento

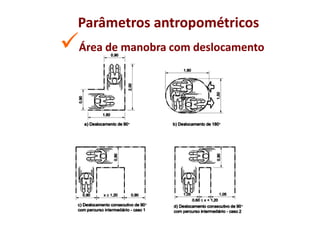

19. Parâmetros antropométricos
Área de manobra com deslocamento

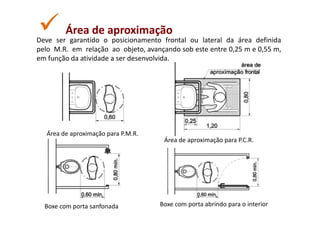

20. Área de aproximação
Deve ser garantido o posicionamento frontal ou lateral da área definida
pelo M.R. em relação ao objeto, avançando sob este entre 0,25 m e 0,55 m,
em função da atividade a ser desenvolvida.
Área de aproximação para P.M.R.
Área de aproximação para P.C.R.
Boxe com porta sanfonada Boxe com porta abrindo para o interior

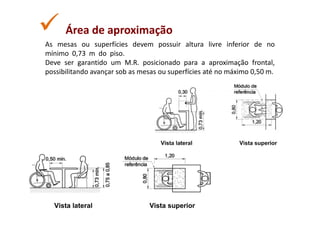

21. Área de aproximação
As mesas ou superfícies devem possuir altura livre inferior de no
mínimo 0,73 m do piso.
Deve ser garantido um M.R. posicionado para a aproximação frontal,
possibilitando avançar sob as mesas ou superfícies até no máximo 0,50 m.

22. Área de aproximação
Aproximação de porta frontal
Aproximação de porta lateral

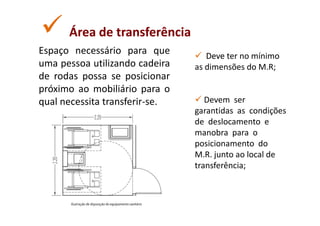

23. Área de transferência
transferência
Espaço necessário para que Deve ter no mínimo
uma pessoa utilizando cadeira as dimensões do M.R;
de rodas possa se posicionar
próximo ao mobiliário para o
qual necessita transferir-se. Devem ser
garantidas as condições
de deslocamento e
manobra para o
posicionamento do
M.R. junto ao local de
transferência;

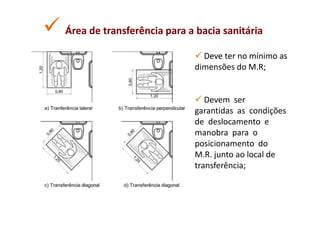

24. Área de transferência para a bacia sanitária
transferência
Deve ter no mínimo as
dimensões do M.R;
Devem ser
garantidas as condições
de deslocamento e
manobra para o
posicionamento do
M.R. junto ao local de
transferência;

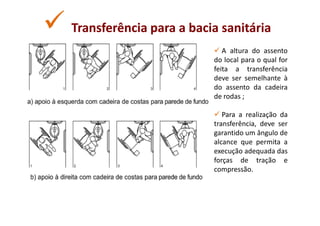

25. Transferência para a bacia sanitária
A altura do assento
do local para o qual for
feita a transferência
deve ser semelhante à
do assento da cadeira
de rodas ;
Para a realização da
transferência, deve ser
garantido um ângulo de
alcance que permita a
execução adequada das
forças de tração e
compressão.

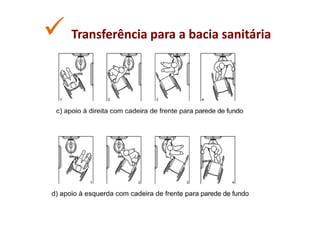

26. Transferência para a bacia sanitária

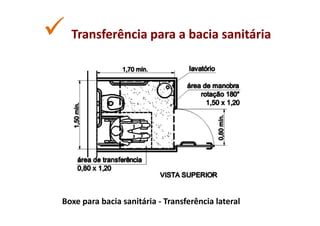

27. Transferência para a bacia sanitária
Boxe para bacia sanitária - Transferência lateral

28. Transferência para a bacia sanitária
Boxe para bacia sanitária — Reformas — Área de manobra externa

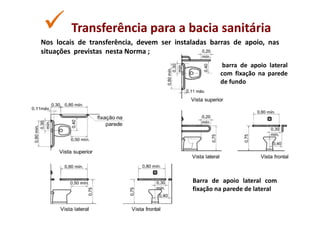

29. Transferência para a bacia sanitária
Nos locais de transferência, devem ser instaladas barras de apoio, nas
situações previstas nesta Norma ;
barra de apoio lateral
com fixação na parede
de fundo
Barra de apoio lateral com
fixação na parede de lateral

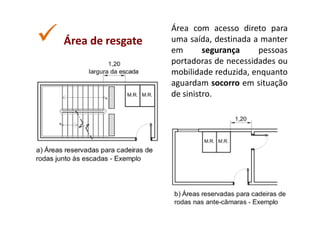

30. Área com acesso direto para
Área de resgate uma saída, destinada a manter
em segurança pessoas
portadoras de necessidades ou
mobilidade reduzida, enquanto
aguardam socorro em situação
de sinistro.

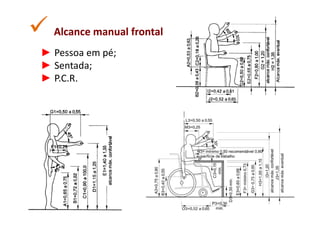

31. Alcance manual frontal
► Pessoa em pé;
► Sentada;
► P.C.R.

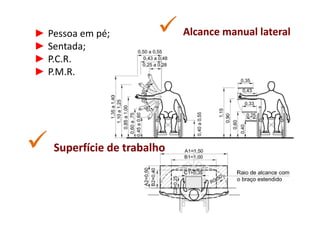

32. ► Pessoa em pé; Alcance manual lateral
► Sentada;
► P.C.R.
► P.M.R.
Superfície de trabalho

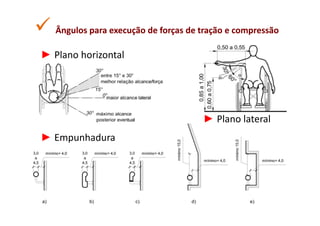

33. Ângulos para execução de forças de tração e compressão
► Plano horizontal
► Plano lateral
► Empunhadura

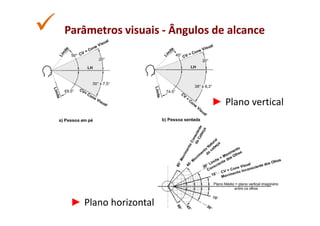

34. Parâmetros visuais - Ângulos de alcance
► Plano vertical
► Plano horizontal

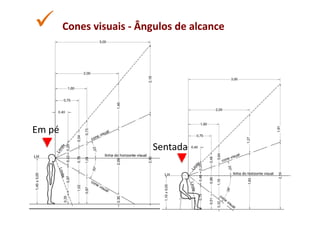

35. Cones visuais - Ângulos de alcance
Em pé
Sentada

36. Cones visuais - Ângulos de alcance
P.C.R.

37. Calçadas e estacionamentos

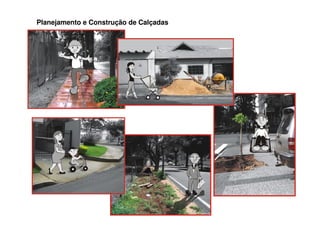

38. Planejamento e Construção de Calçadas

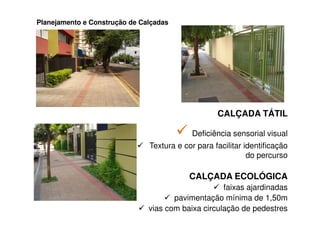

39. Planejamento e Construção de Calçadas
CALÇADA TÁTIL
Deficiência sensorial visual
Textura e cor para facilitar identificação
do percurso
CALÇADA ECOLÓGICA
faixas ajardinadas
pavimentação mínima de 1,50m
vias com baixa circulação de pedestres

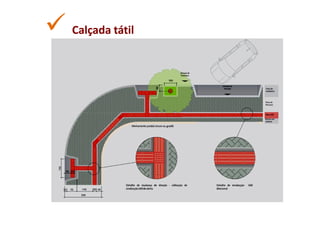

40. Calçada tátil

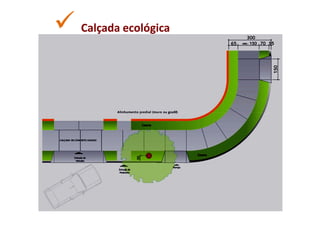

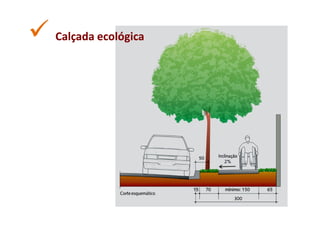

41. Calçada ecológica

42. Calçada ecológica

43. Calçada tátil
Calçadas devem ter piso com
superfície firme, regular, estável
e antiderrapante e 1,20m, no
mínimo, para circulação de
pedestres
(NBR 9050:2004, ABNT)

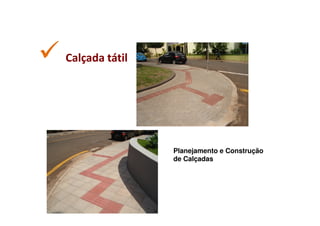

44. Calçada tátil
Planejamento e Construção
de Calçadas

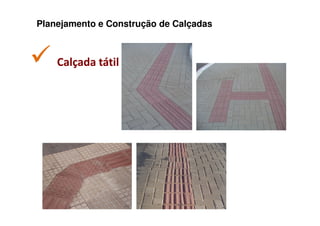

45. Planejamento e Construção de Calçadas
Calçada tátil

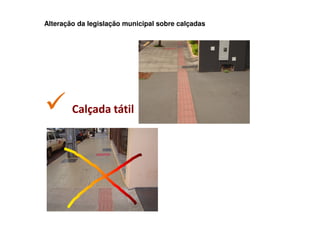

46. Alteração da legislação municipal sobre calçadas
Calçada tátil

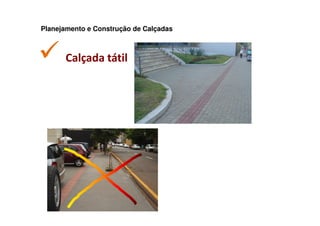

47. Planejamento e Construção de Calçadas
Calçada tátil

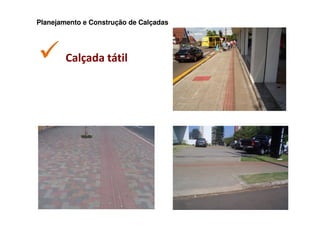

48. Planejamento e Construção de Calçadas
Calçada tátil

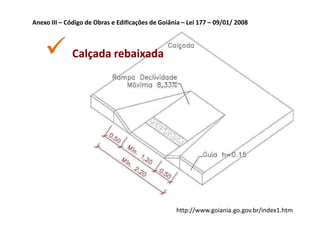

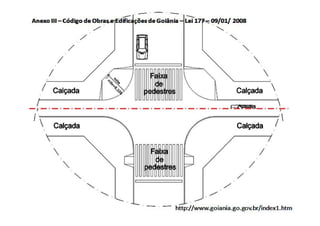

50. Anexo III – Código de Obras e Edificações de Goiânia – Lei 177 – 09/01/ 2008
Calçada rebaixada
http://www.goiania.go.gov.br/index1.htm

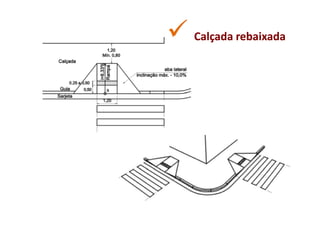

51. Calçada rebaixada

52. Calçada rebaixada

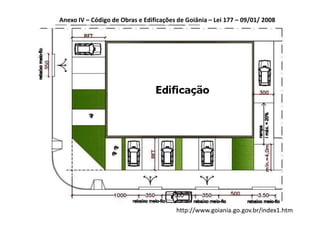

53. Anexo IV – Código de Obras e Edificações de Goiânia – Lei 177 – 09/01/ 2008
http://www.goiania.go.gov.br/index1.htm

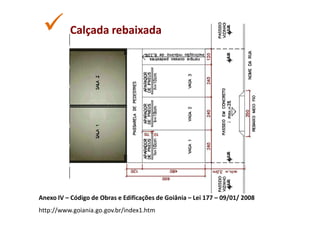

54. Calçada rebaixada
Anexo IV – Código de Obras e Edificações de Goiânia – Lei 177 – 09/01/ 2008
http://www.goiania.go.gov.br/index1.htm

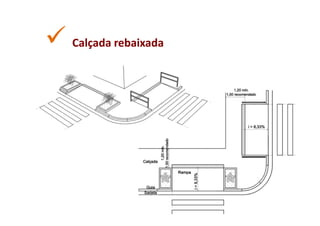

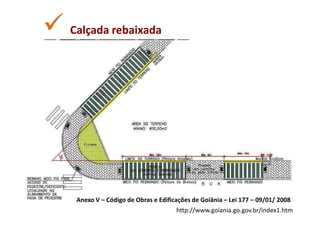

55. Calçada rebaixada
Anexo V – Código de Obras e Edificações de Goiânia – Lei 177 – 09/01/ 2008
http://www.goiania.go.gov.br/index1.htm

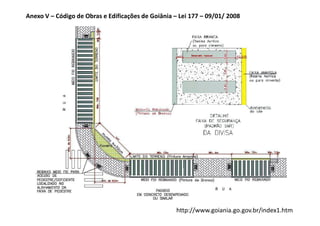

56. Anexo V – Código de Obras e Edificações de Goiânia – Lei 177 – 09/01/ 2008
http://www.goiania.go.gov.br/index1.htm

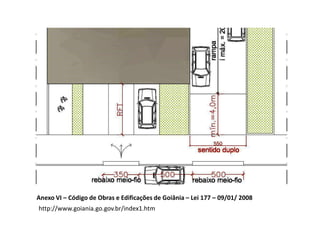

57. Anexo VI – Código de Obras e Edificações de Goiânia – Lei 177 – 09/01/ 2008
http://www.goiania.go.gov.br/index1.htm

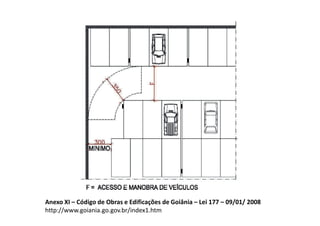

58. Anexo XI – Código de Obras e Edificações de Goiânia – Lei 177 – 09/01/ 2008
http://www.goiania.go.gov.br/index1.htm
