1. Conforto luminoso
ambiental
UNAMA – Universidade da Amazônia
Mestrado em Desenvolvimento e Meio Ambiente Urbano
Disciplina: Conforto Ambiental Urbano
Profa. Patrícia Fraga
2012

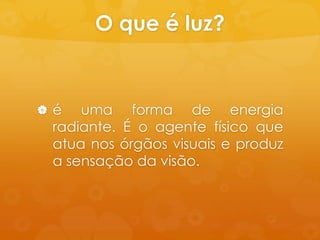

2. O que é luz?
é uma forma de energia
radiante. É o agente físico que
atua nos órgãos visuais e produz
a sensação da visão.

3. E o que é “Energia Radiante”?
 É a energia que se propaga na
forma de ondas
eletromagnéticas.
 Exemplos: ondas de
rádio, TV, microondas, raios
X, raios gama, radar, raios
infravermelho, radiação
ultravioleta e luz visível.

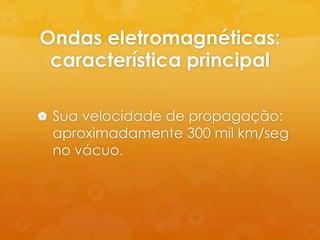

4. Ondas eletromagnéticas:
característica principal
 Sua velocidade de propagação:
aproximadamente 300 mil km/seg
no vácuo.

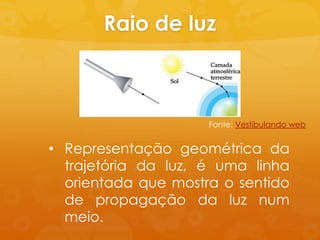

5. Raio de luz
Fonte: Vestibulando web
• Representação geométrica da
trajetória da luz, é uma linha
orientada que mostra o sentido
de propagação da luz num
meio.

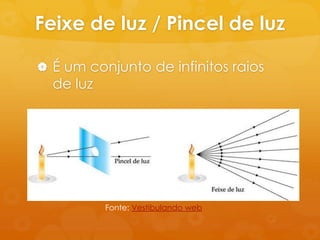

6. Feixe de luz / Pincel de luz
 É um conjunto de infinitos raios
de luz
Fonte: Vestibulando web

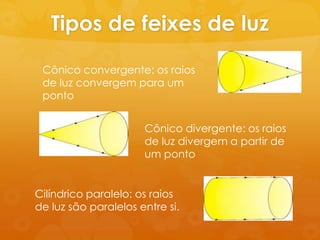

7. Tipos de feixes de luz
Cônico convergente: os raios
de luz convergem para um
ponto
Cônico divergente: os raios
de luz divergem a partir de
um ponto
Cilíndrico paralelo: os raios
de luz são paralelos entre si.

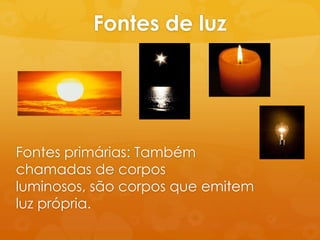

8. Fontes de luz
Fontes primárias: Também
chamadas de corpos
luminosos, são corpos que emitem
luz própria.

9. Fontes de luz
 Fontes secundárias: Também
chamadas de corpos iluminados, são
os corpos que enviam a luz que
recebem de outras fontes

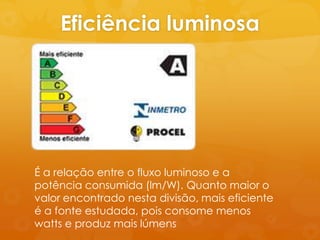

10. Eficiência luminosa
É a relação entre o fluxo luminoso e a
potência consumida (lm/W). Quanto maior o
valor encontrado nesta divisão, mais eficiente
é a fonte estudada, pois consome menos
watts e produz mais lúmens

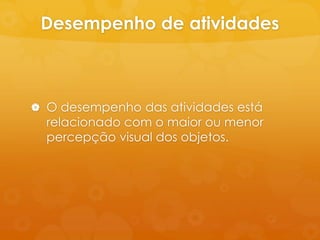

11. Desempenho de atividades
 O desempenho das atividades está
relacionado com o maior ou menor
percepção visual dos objetos.

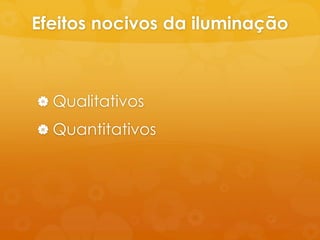

12. Efeitos nocivos da iluminação
 Qualitativos
 Quantitativos

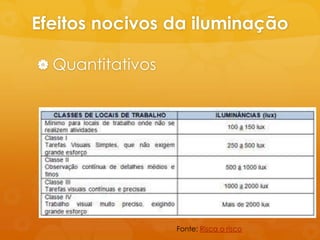

13. Efeitos nocivos da iluminação
 Quantitativos
Fonte: Risca o risco

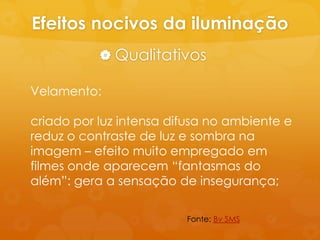

14. Efeitos nocivos da iluminação
 Qualitativos
Velamento:
criado por luz intensa difusa no ambiente e
reduz o contraste de luz e sombra na
imagem – efeito muito empregado em
filmes onde aparecem “fantasmas do
além”: gera a sensação de insegurança;
Fonte: Bv SMS

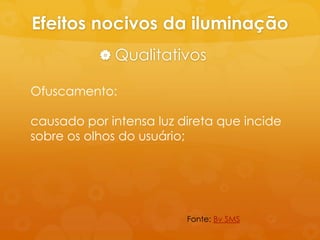

15. Efeitos nocivos da iluminação
 Qualitativos
Ofuscamento:
causado por intensa luz direta que incide
sobre os olhos do usuário;
Fonte: Bv SMS

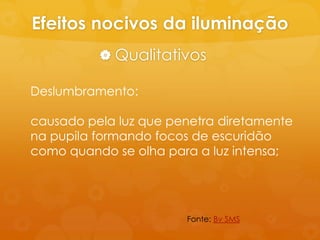

16. Efeitos nocivos da iluminação
 Qualitativos
Deslumbramento:
causado pela luz que penetra diretamente
na pupila formando focos de escuridão
como quando se olha para a luz intensa;
Fonte: Bv SMS

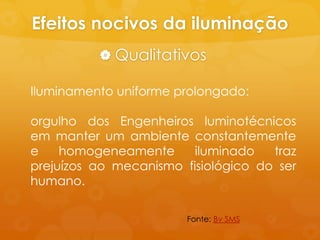

17. Efeitos nocivos da iluminação
 Qualitativos
Iluminamento uniforme prolongado:
orgulho dos Engenheiros luminotécnicos
em manter um ambiente constantemente
e homogeneamente iluminado traz
prejuízos ao mecanismo fisiológico do ser
humano.
Fonte: Bv SMS

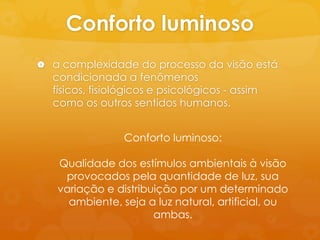

18. Conforto luminoso
 a complexidade do processo da visão está
condicionada a fenômenos
físicos, fisiológicos e psicológicos - assim
como os outros sentidos humanos.
Conforto luminoso:
Qualidade dos estímulos ambientais à visão
provocados pela quantidade de luz, sua
variação e distribuição por um determinado
ambiente, seja a luz natural, artificial, ou
ambas.

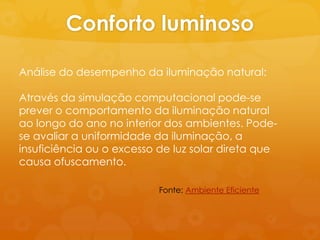

19. Conforto luminoso
Análise do desempenho da iluminação natural:
Através da simulação computacional pode-se
prever o comportamento da iluminação natural
ao longo do ano no interior dos ambientes. Pode-
se avaliar a uniformidade da iluminação, a
insuficiência ou o excesso de luz solar direta que
causa ofuscamento.
Fonte: Ambiente Eficiente

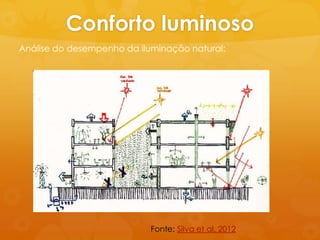

20. Conforto luminoso
Análise do desempenho da iluminação natural:
Fonte: Silva et al, 2012

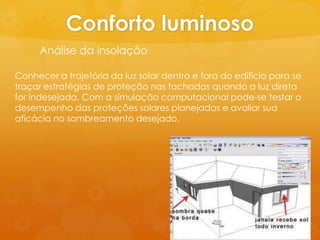

21. Conforto luminoso
Análise da insolação
Conhecer a trajetória da luz solar dentro e fora do edifício para se
traçar estratégias de proteção nas fachadas quando a luz direta
for indesejada. Com a simulação computacional pode-se testar o
desempenho das proteções solares planejadas e avaliar sua
aficácia no sombreamento desejado.

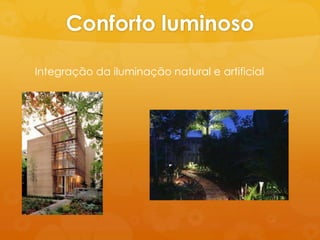

22. Conforto luminoso
Integração da iluminação natural e artificial

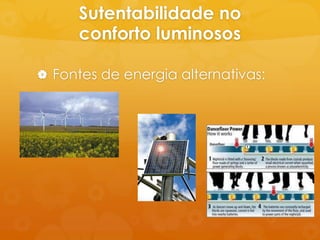

23. Sutentabilidade no
conforto luminosos
 Fontes de energia alternativas:

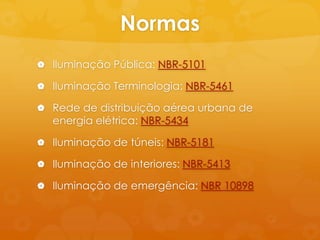

24. Normas
 Iluminação Pública: NBR-5101
 Iluminação Terminologia: NBR-5461
 Rede de distribuição aérea urbana de
energia elétrica: NBR-5434
 Iluminação de túneis: NBR-5181
 Iluminação de interiores: NBR-5413
 Iluminação de emergência: NBR 10898

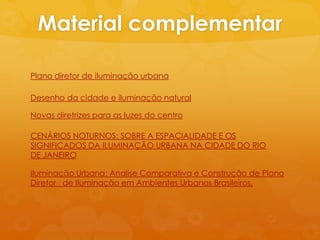

25. Material complementar
Plano diretor de iluminação urbana
Desenho da cidade e iluminação natural
Novas diretrizes para as luzes do centro
CENÁRIOS NOTURNOS: SOBRE A ESPACIALIDADE E OS
SIGNIFICADOS DA ILUMINAÇÃO URBANA NA CIDADE DO RIO
DE JANEIRO
Iluminação Urbana: Analise Comparativa e Construção de Plano
Diretor de Iluminação em Ambientes Urbanos Brasileiros.

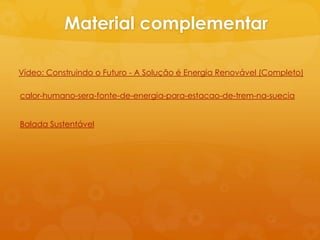

26. Material complementar
Vídeo: Construindo o Futuro - A Solução é Energia Renovável (Completo)
calor-humano-sera-fonte-de-energia-para-estacao-de-trem-na-suecia
Balada Sustentável
