O documento discute padrões de arquitetura de software, incluindo camadas e MVC. Apresenta as classes Boundary, Control e Entity do padrão MVC e como elas se relacionam. Também mostra como representar o padrão MVC em diagramas UML de classe e sequência.

1. Análise e Projeto Msc Luiz Barboza

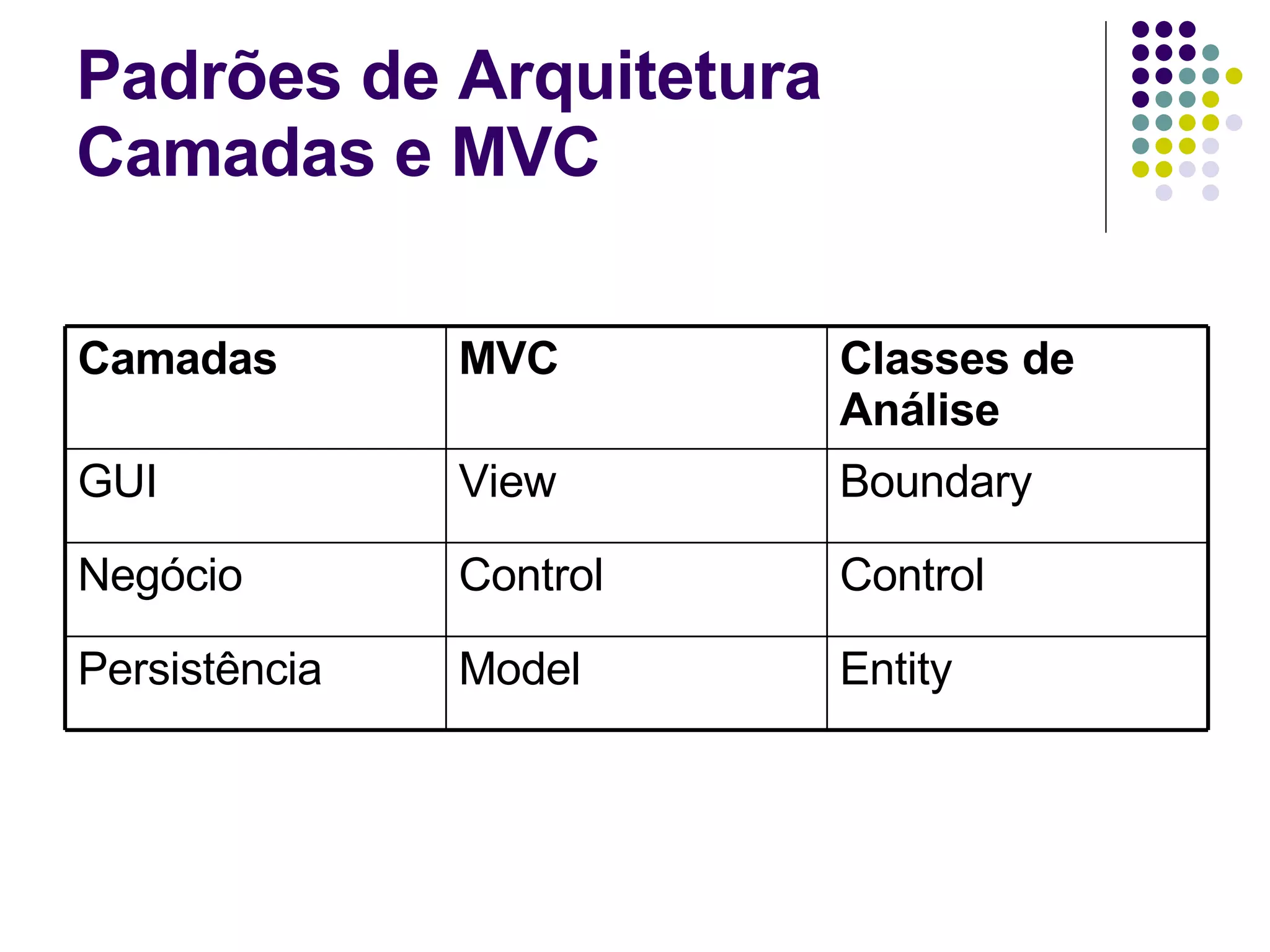

2. Padrões de Arquitetura Camadas e MVC Entity Model Persistência Control Control Negócio Boundary View GUI Classes de Análise MVC Camadas

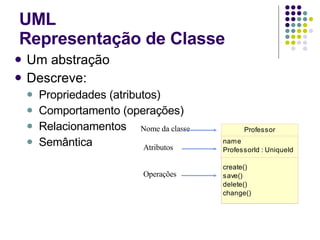

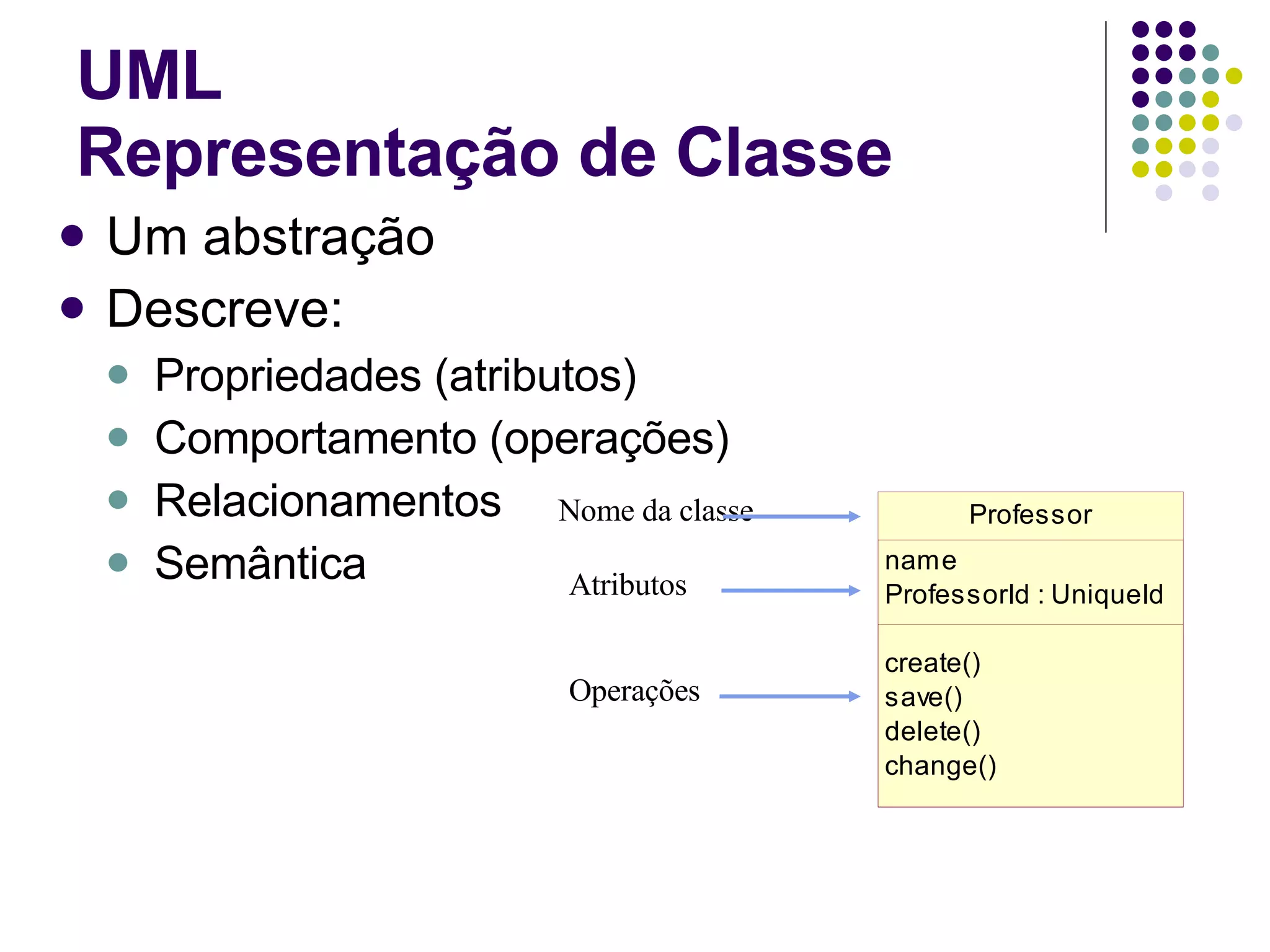

3. Um abstração Descreve: Propriedades (atributos) Comportamento (operações) Relacionamentos Semântica UML Representação de Classe Nome da classe Atributos Operações

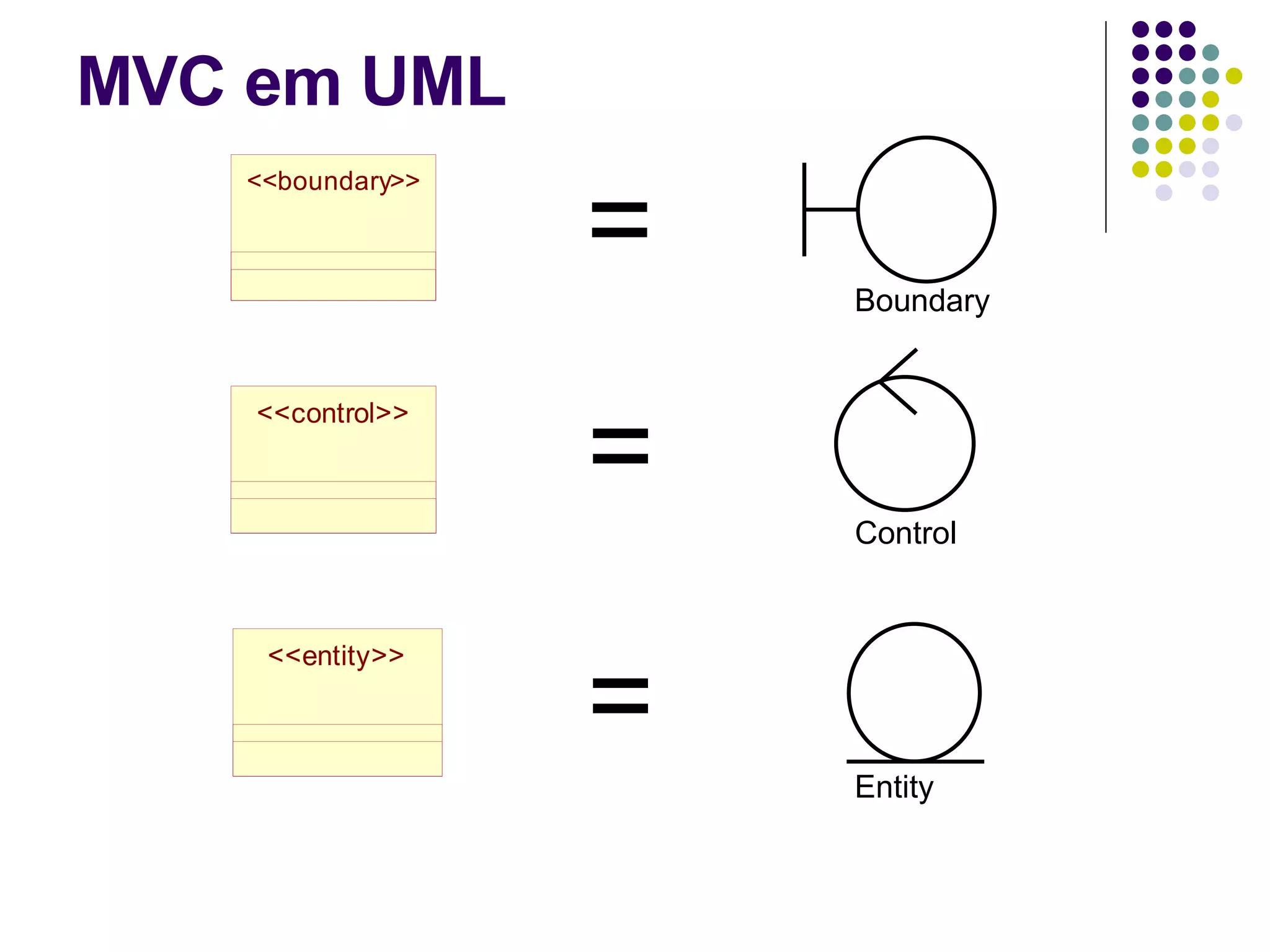

4. MVC em UML Boundary Entity Control = = =

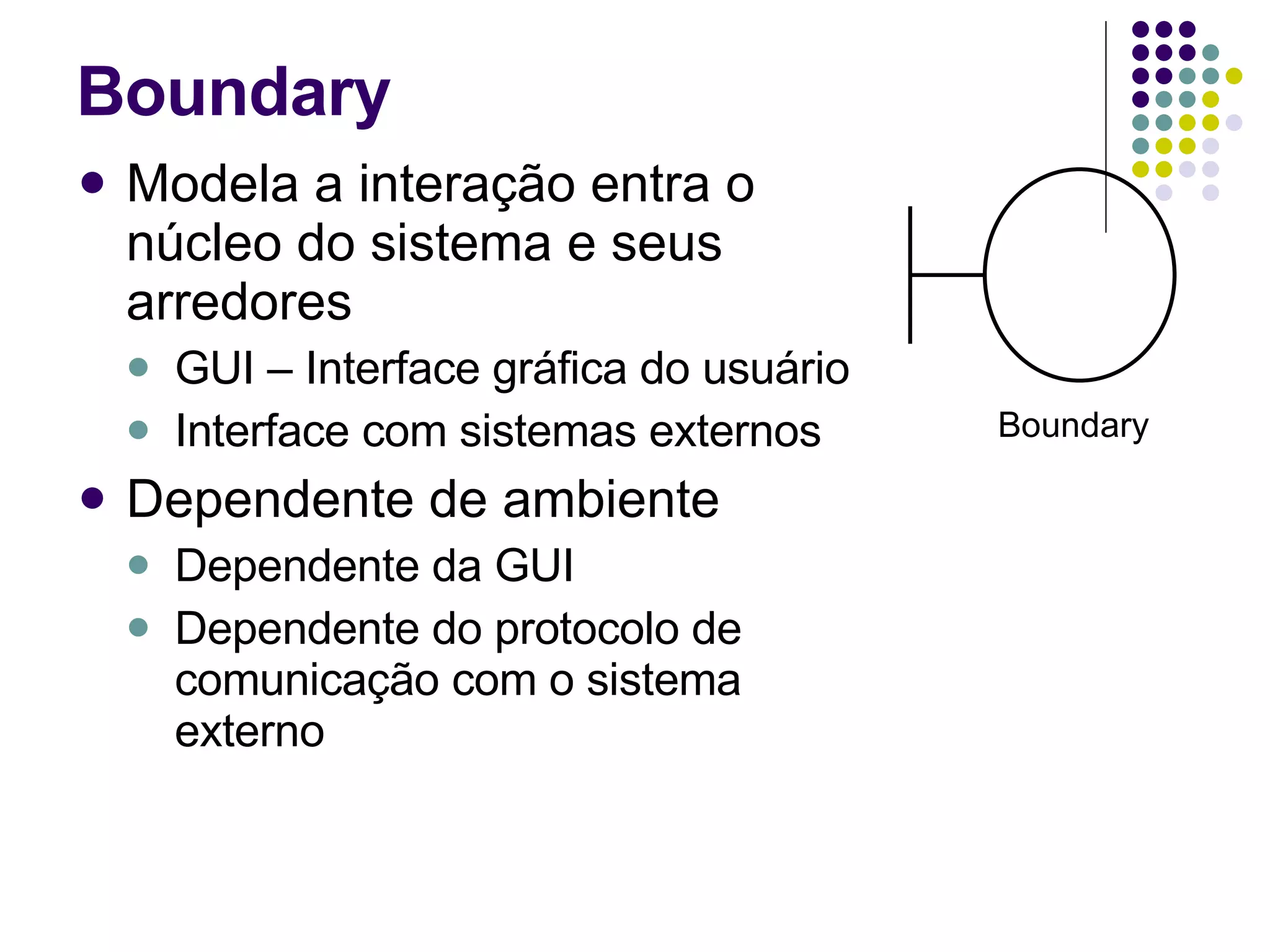

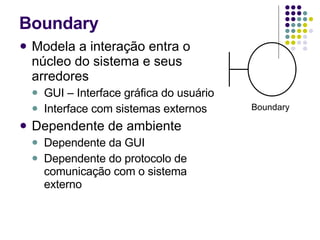

5. Modela a interação entra o núcleo do sistema e seus arredores GUI – Interface gráfica do usuário Interface com sistemas externos Dependente de ambiente Dependente da GUI Dependente do protocolo de comunicação com o sistema externo Boundary Boundary

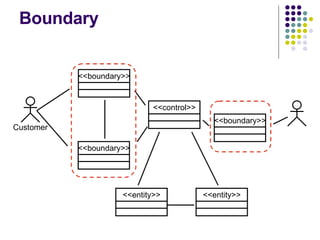

6. Boundary Customer <<boundary>> <<boundary>> <<control>> <<boundary>> <<entity>> <<entity>>

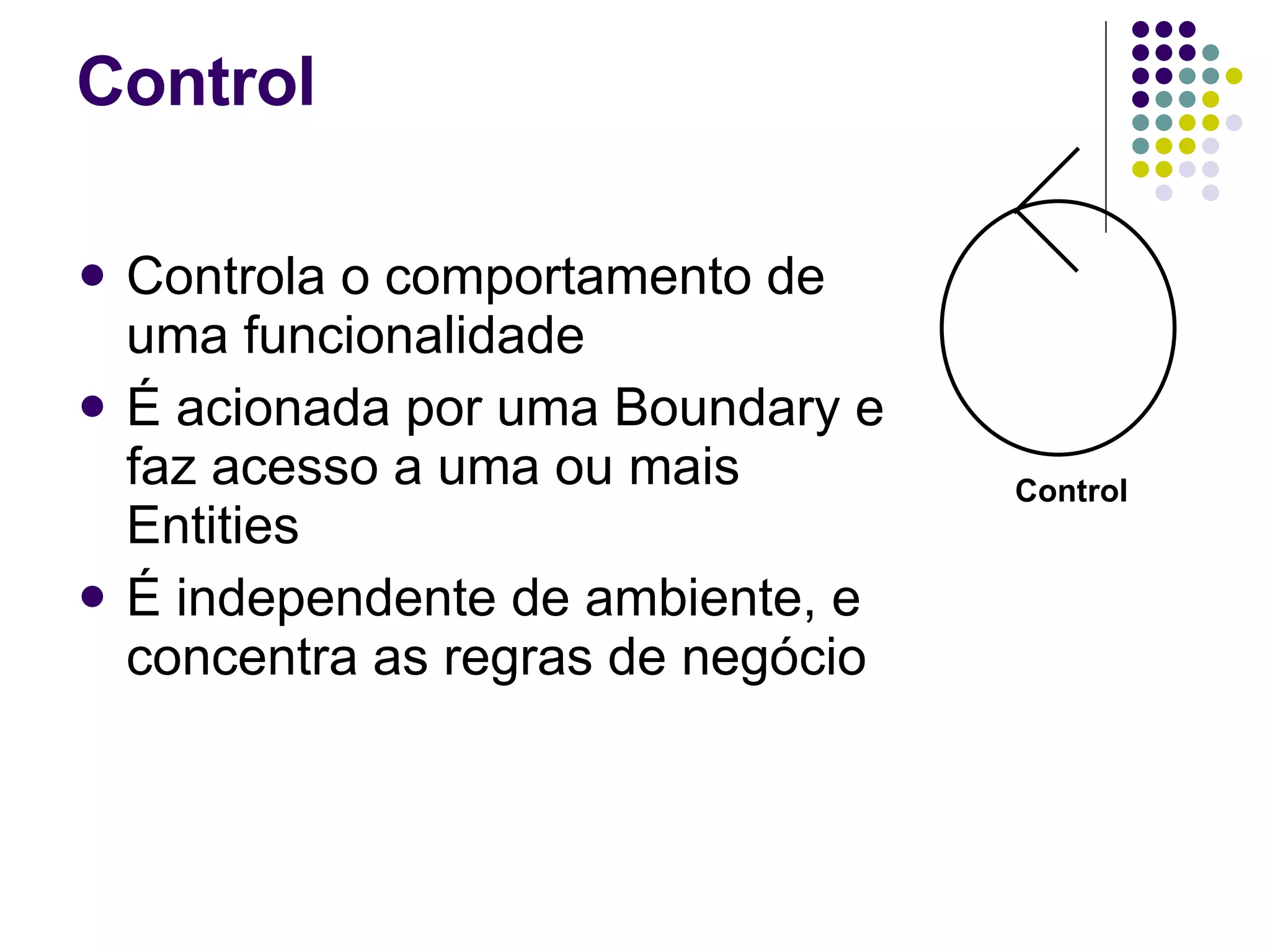

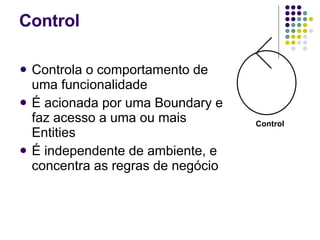

7. Controla o comportamento de uma funcionalidade É acionada por uma Boundary e faz acesso a uma ou mais Entities É independente de ambiente, e concentra as regras de negócio Control Control

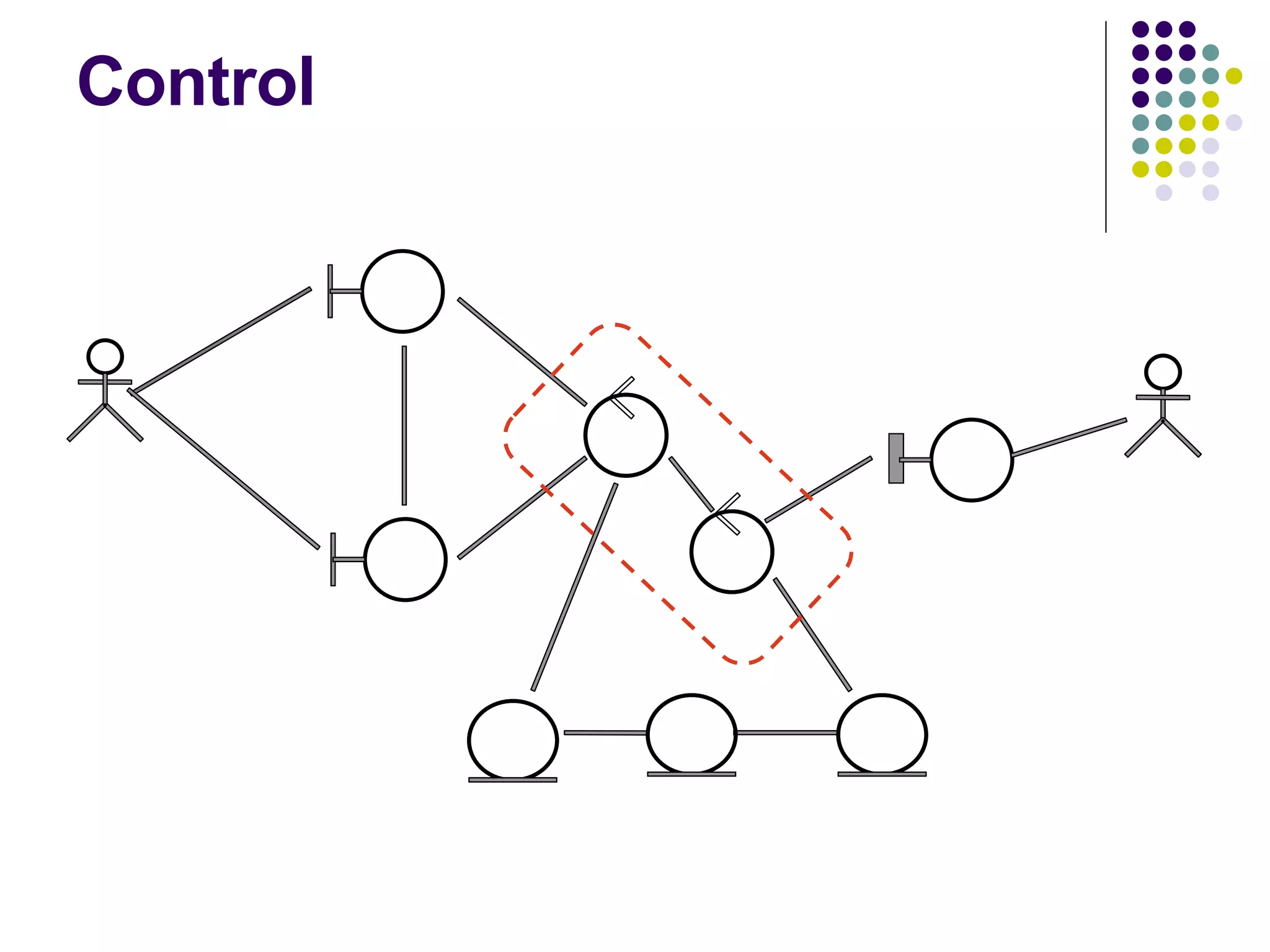

8. Control

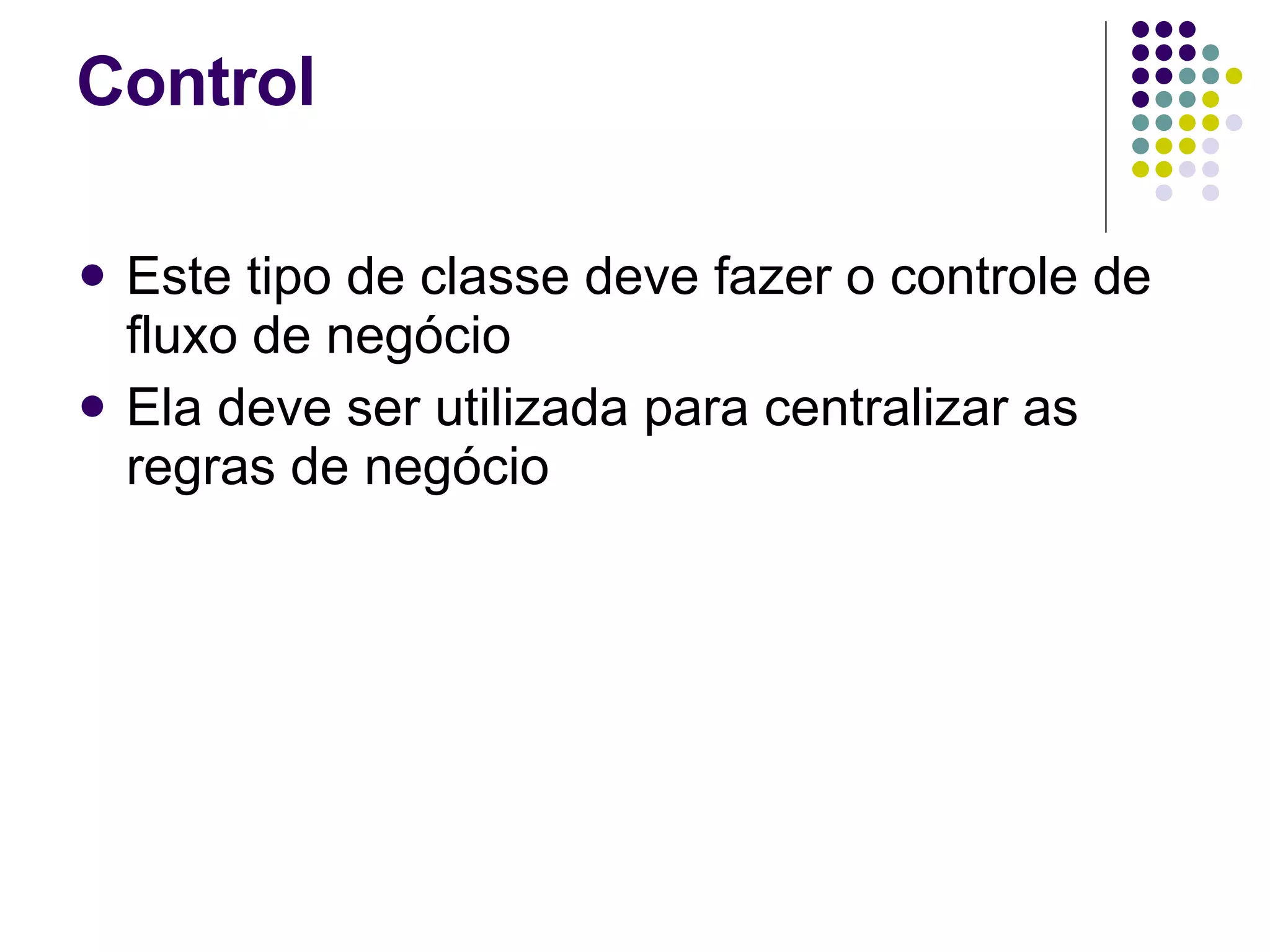

9. Este tipo de classe deve fazer o controle de fluxo de negócio Ela deve ser utilizada para centralizar as regras de negócio Control

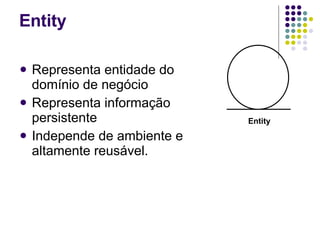

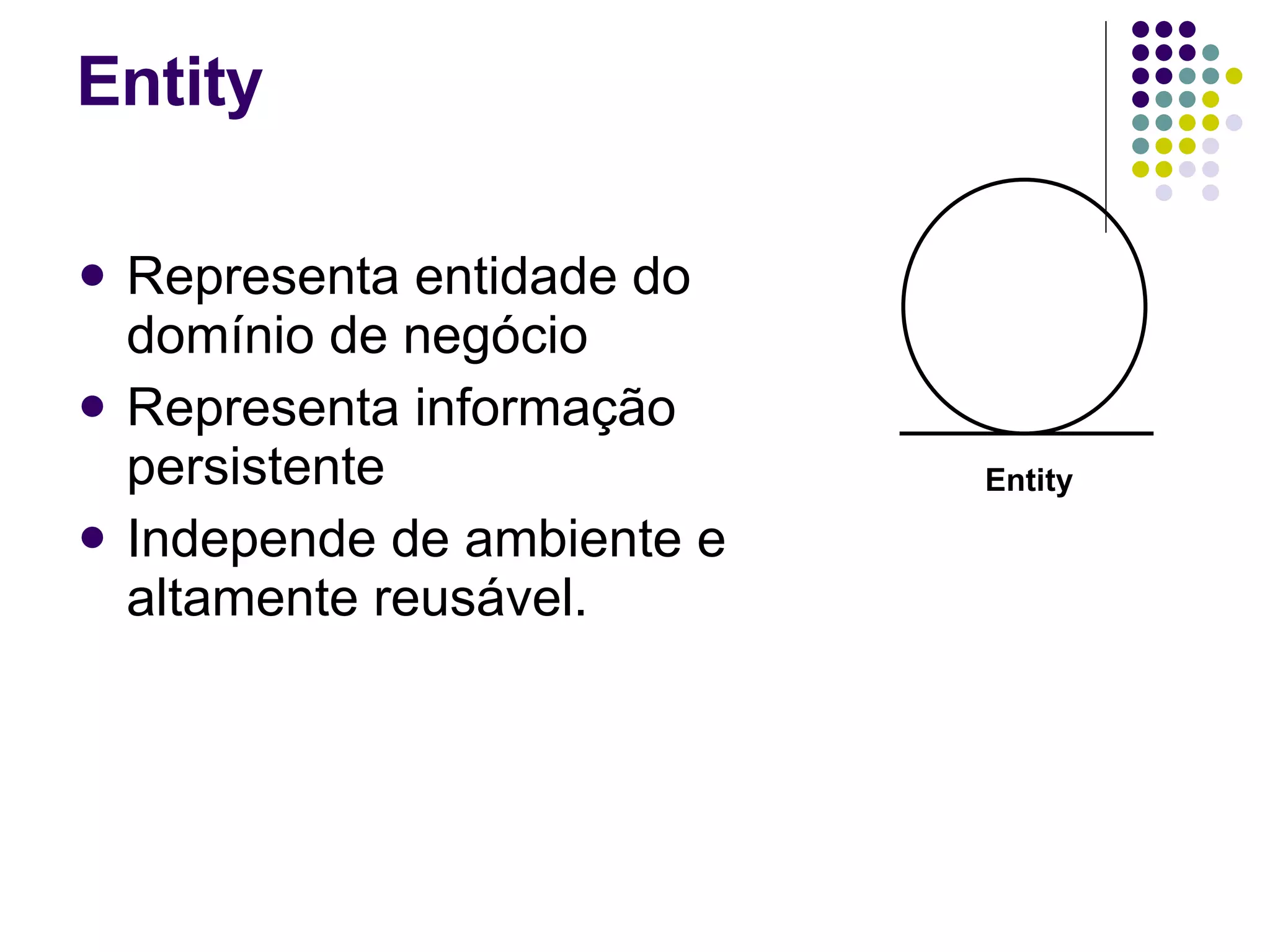

10. Representa entidade do domínio de negócio Representa informação persistente Independe de ambiente e altamente reusável. Entity Entity

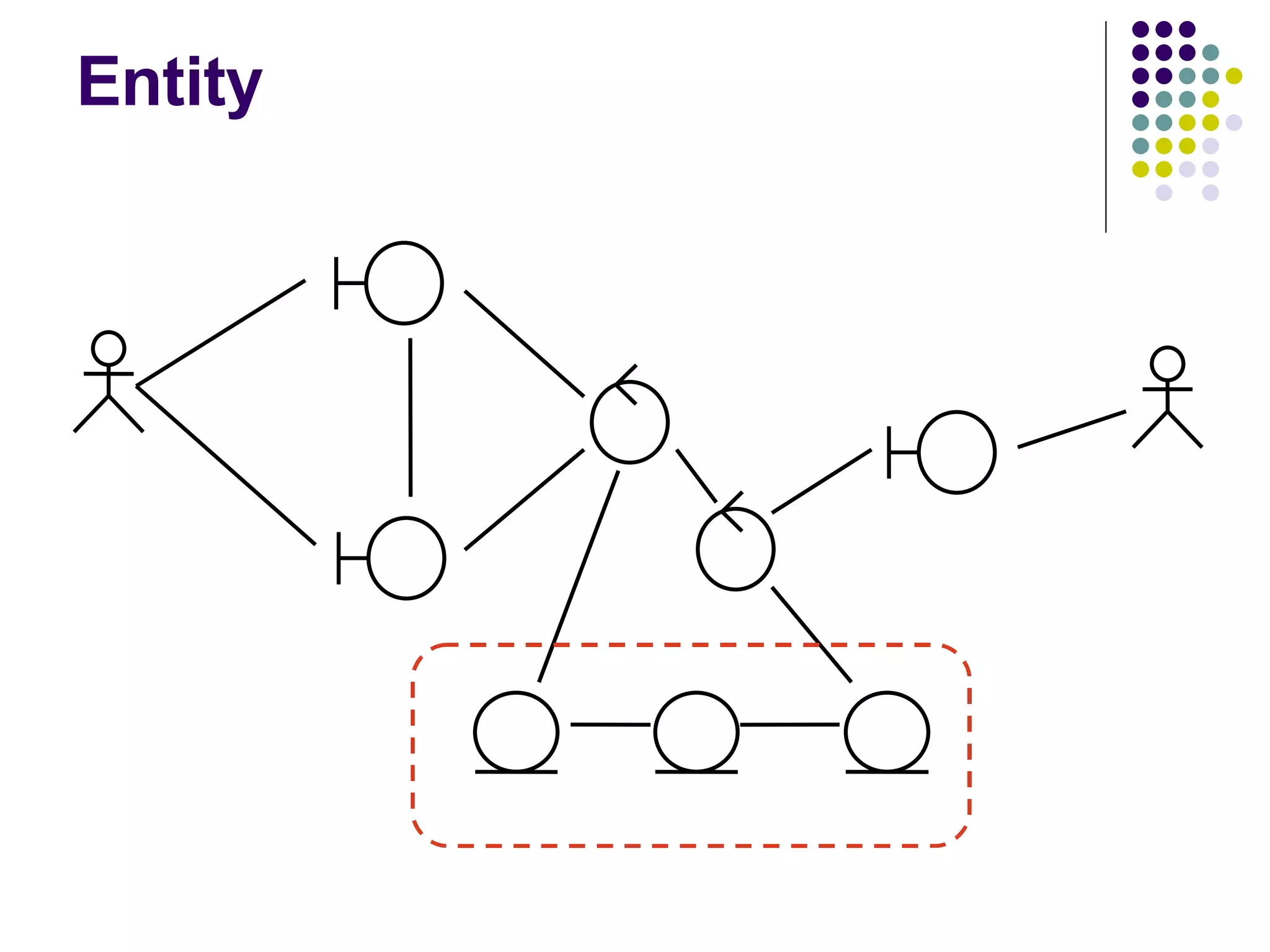

11. Entity

12. Deve representar entidades do domínio do problema Deve conter as validações de negócio que sao restritas a estas entidades. Entity

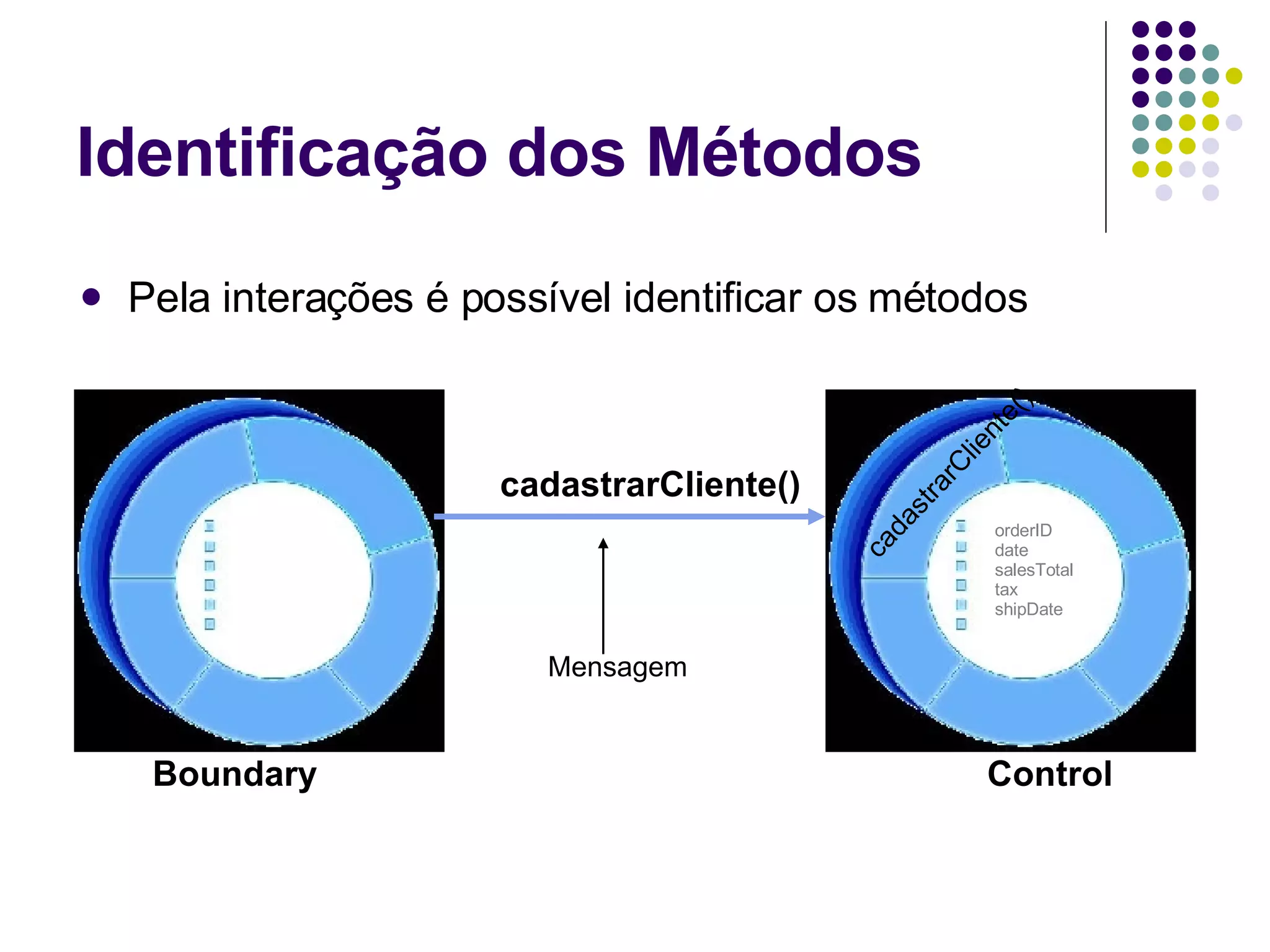

13. Pela interações é possível identificar os métodos Identificação dos Métodos Boundary Control orderID date salesTotal tax shipDate cadastrarCliente() cadastrarCliente() Mensagem

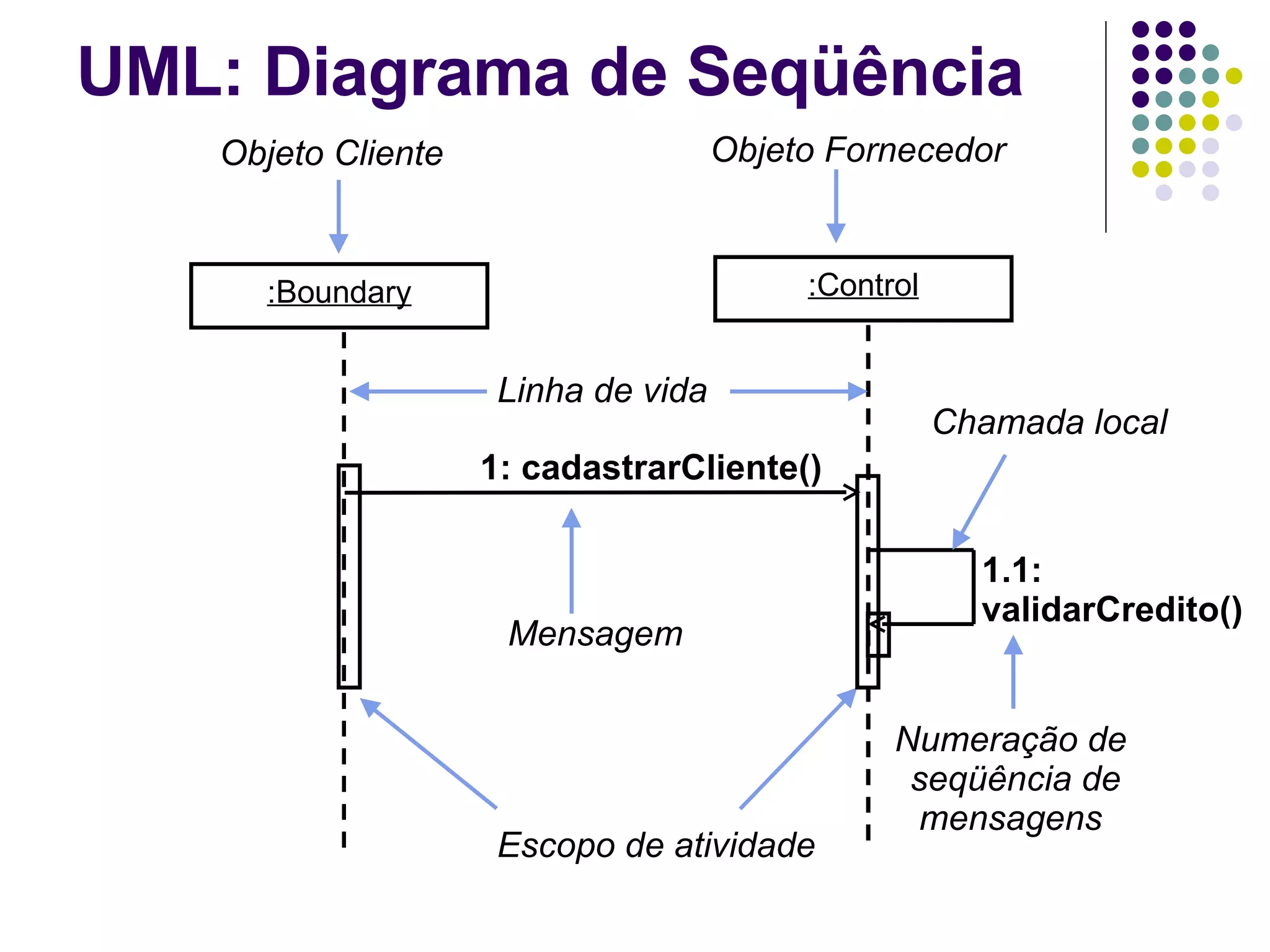

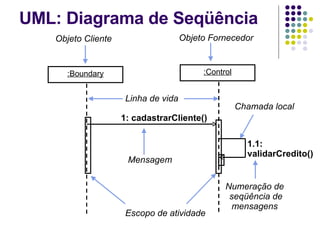

14. UML: Diagrama de Seqüência 1: cadastrarCliente() Objeto Cliente Objeto Fornecedor Mensagem Escopo de atividade Chamada local Linha de vida 1.1: validarCredito() Numeração de seqüência de mensagens : Boundary : Control

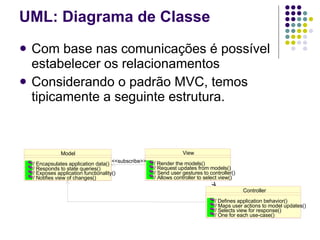

15. UML: Diagrama de Classe Com base nas comunicações é possível estabelecer os relacionamentos Considerando o padrão MVC, temos tipicamente a seguinte estrutura. View // Render the models() // Request updates from models() // Send user gestures to controller() // Allows controller to select view() Controller // Defines application behavior() // Maps user actions to model updates() // Selects view for response() // One for each use-case() Model // Encapsulates application data() // Responds to state queries() // Exposes application functionality() // Notifies view of changes() <<subscribe>>
