1. UML
DIAGRAMA DE SEQUÊNCIA

2. Introdução
Diagrama de sequência mostra uma interação, isto é, uma
sequência de mensagens trocadas entre vários objetos num
determinado contexto (caso de uso, operação, etc.).
Para criação deste diagrama são necessários os Diagramas de
Classe e Casos de Uso,pois o Diagrama de Sequência trata das
interações de objetos em um determinado caso de uso.
Enfatiza a comunicação e passagem de controle entre objetos
ao longo do tempo;
Através deste diagrama é possível perceber a sequência ,de
mensagens enviadas entre os objetos;
Diagrama de Sequência são primariamente utilizados para
atribuição de responsabilidades a cada um dos objetos no
sistema;

3. Composição do Diagrama de
Sequência
O diagrama e composto por:
 Atores;
 Objetos;
 Mensagens;
 Linha da vida e foco no controle;
 Criação e destruição do objetos;
 Iterações;

4. Composição do Diagrama de
Sequência
Atores
São responsáveis pelo início do processo (caso de uso) que é
tratado pelo diagrama de sequência;
Entidade externa que
 Interage com o sistema;
 Solicita serviços.

5. Composição do Diagrama de
Sequência
Objetos
São representados por retângulos no topo do diagrama, tem
por padrão o nomenclatura ‘nome_do_objeto:Sua_Classe’;
 Nome do objeto(em minúsculo);
 Nome da classe (inicial maiúscula);
 Separação por dois pontos ( : );

6. Composição do Diagrama de
Sequência
Mensagens
As mensagens podem ser:
 Simples;
 Síncrona;
 Assíncrona;
 Retorno.

7. Composição do Diagrama de
Sequência
Mensagem Simples
Mostra como o controle é passado de um objeto para outro
sem descrever qualquer detalhe sobre a comunicação.
Não se decide se é síncrona, de retorno ou assíncrona.

8. Composição do Diagrama de
Sequência
Mensagem Síncrona
São mensagens que implicam um sincronismo rígido entre os
estados do objeto que envia a mensagem e os do objeto de
destino da mensagem.
Ou seja uma mensagem síncrona implica que o objeto que
enviou a mensagem aguarde a conclusão do processamento
da mensagem (entendida como um sinal de sincronismo) feito
pelo objeto destino, para então prosseguir seu fluxo de
execução.

9.  Exemplo de Mensagem Síncrona:

10. Composição do Diagrama de
Sequência
Mensagem Assíncrona
São mensagens enviadas de um objeto a outro sem que haja
uma dependência de estado entre os dois objetos.
O objeto de origem envia a mensagem e prossegue seu
processamento independentemente do tratamento da
mensagem feita no objeto destino.

11.  Exemplo de Mensagem Assíncrona:

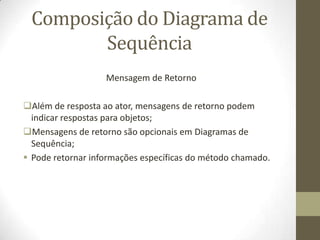

12. Composição do Diagrama de
Sequência
Mensagem de Retorno
Além de resposta ao ator, mensagens de retorno podem
indicar respostas para objetos;
Mensagens de retorno são opcionais em Diagramas de
Sequência;
 Pode retornar informações específicas do método chamado.

13.  Exemplo de mensagem de retorno:

14. Composição do Diagrama de
Sequência
Linha da Vida
Linha vertical tracejada abaixo do objeto;
Representa o tempo em que um objeto existe durante o
processo;
Linha da Vida

15. Composição do Diagrama de
Sequência
Foco no Controle
Indica os períodos em que um determinado objeto está
participando ativamente do processo;
Representados por extensões mais grossas/largas da Linha de
Vida.

16.  Exemplo de Foco no Controle:

17. Composição do Diagrama de
Sequência
Criação e destruição de objetos
Criação de objeto é representada por mensagem dirigida à
própria caixa que representa o objeto (em vez de ser dirigida à
linha de vida);
 Mensagem de criação pode ter estereótipo «create»
Destruição de objeto é representada por um X no fim da linha de
vida do objeto;
 Mensagem de destruição pode ter estereótipo «destroy»
 Pode ocorrer na recepção de mensagem ou no retorno de chamada;
 Objeto pode auto destruir-se.
