O documento discute modelos de arquitetura de software, padrões de projeto e o framework Struts. Aborda os modelos de 2, 3 e 4 camadas, o padrão Model-View-Controller (MVC), padrões como Front Controller e patterns como o DAO. Explica como frameworks como Struts implementam esses padrões e discute casos de uso, modelagem, fluxos e o futuro das certificações em CMM.

1. OPAKUS SOLUCÕES INTELIGENTES www.opakus.com.br

2. ENGENHARIA DE SISTEMAS WEB MVC e Struts Camadas de Aplicação, níveis 3 e 4 Padrão MVC Outros Padrões e J2EE Struts Estudo de Caso Jean Marcelo da Costa Sales CELEPAR - DIFAS

3. Modelo 2 Camadas

4. Modelo 2 Camadas Camada de Apresentação com Regras de Negócio Juntas. Camada de Persistência. Problemas para o usuário, que não tem os programas funcionando como deveriam; Problemas para a equipe de desenvolvimento que não tem o seu trabalho reconhecido e, normalmente, tem que trabalhar apenas "apagando incêndios"; e Problemas para a Administração/Gerência da rede que não consegue gerar os resultados esperados pela Administração da empresa, apesar dos elevados valores já investidos. Maior TCO – Custo Total de Propriedade

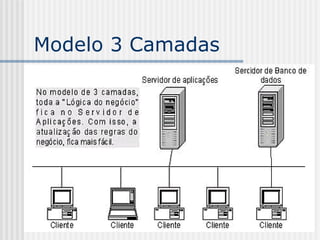

5. Modelo 3 Camadas

6. Modelo 3 Camadas Modelo e códigos construídos para representar as camadas. Os servidores não precisam estar necessariamente em máquinas diferentes, podem estar na mesma máquina. Porem questões de performance são relevantes. Camada de Apresentação Camada de Negócios Camada de Persistência

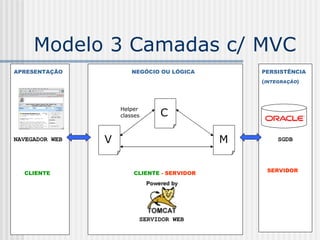

7. Modelo 3 Camadas c/ MVC APRESENTAÇÃO NEGÓCIO OU LÓGICA PERSISTÊNCIA ( INTEGRAÇÃO ) NAVEGADOR WEB SGDB V C M SERVIDOR CLIENTE - SERVIDOR CLIENTE SERVIDOR WEB Helper classes

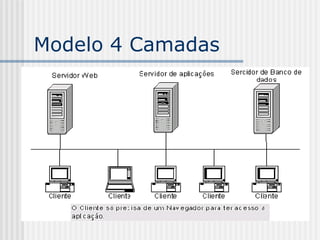

8. Modelo 4 Camadas

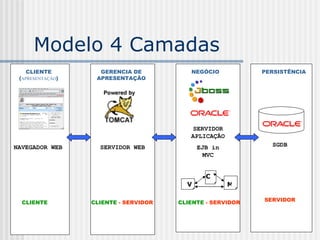

9. Modelo 4 Camadas CLIENTE ( APRESENTAÇÃO ) NAVEGADOR WEB CLIENTE PERSISTÊNCIA SGDB SERVIDOR GERENCIA DE APRESENTAÇÃO NEGÓCIO SERVIDOR WEB CLIENTE - SERVIDOR CLIENTE - SERVIDOR SERVIDOR APLICAÇÃO EJB in MVC V C M

10. J2EE - 4 TIER

11. MVC - FLUXOS

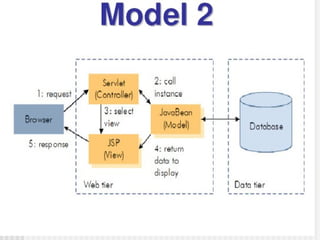

12. MVC

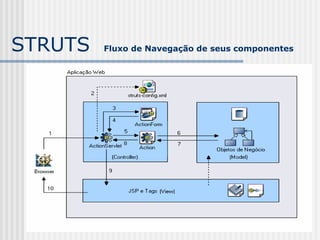

13. STRUTS Fluxo de Navegação de seus componentes

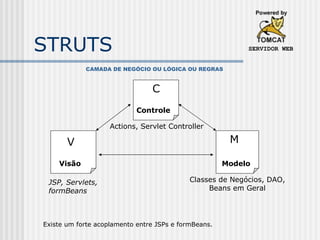

14. STRUTS CAMADA DE NEGÓCIO OU LÓGICA OU REGRAS V C M SERVIDOR WEB Visão Modelo Controle JSP, Servlets, formBeans Classes de Negócios, DAO, Beans em Geral Actions, Servlet Controller Existe um forte acoplamento entre JSPs e formBeans.

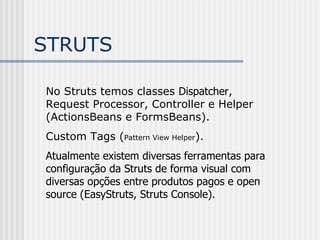

15. STRUTS No Struts temos classes Dispatcher , Request Processor, Controller e Helper (ActionsBeans e FormsBeans). Custom Tags ( Pattern View Helper ). Atualmente existem diversas ferramentas para configuração da Struts de forma visual com diversas opções entre produtos pagos e open source (EasyStruts, Struts Console).

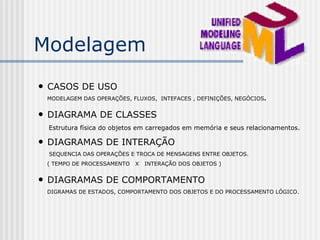

16. Modelagem CASOS DE USO MODELAGEM DAS OPERAÇÕES, FLUXOS, INTEFACES , DEFINIÇÕES, NEGÓCIOS . DIAGRAMA DE CLASSES Estrutura física do objetos em carregados em memória e seus relacionamentos. DIAGRAMAS DE INTERAÇÃO SEQUENCIA DAS OPERAÇÕES E TROCA DE MENSAGENS ENTRE OBJETOS. ( TEMPO DE PROCESSAMENTO X INTERAÇÃO DOS OBJETOS ) DIAGRAMAS DE COMPORTAMENTO DIGRAMAS DE ESTADOS, COMPORTAMENTO DOS OBJETOS E DO PROCESSAMENTO LÓGICO.

17. Patterns Patterns descrevem maneiras comuns de se fazerem as coisas, tornando-os modelos-exemplo . Conjuntos de estratégias. Estes são identificados ao longo do desenvolvimento de projetos, onde surgem problemas repetitivos e obviamente com soluções semelhantes . Todo Pattern apresenta algumas características comuns: são baseados em experiências anteriores; são reutilizáveis; combinam estratégia de design e melhores práticas; podem ser usados juntos a fim de resolver uma gama maior de problemas.

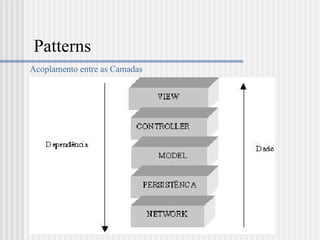

18. Patterns Acoplamento entre as Camadas

19. Design Patterns – J2EE Padrões da camada de apresentação (Web) Front Controller View Helper Composite View Service to Worker Dispatcher View Intercepting Filter Padrões da camada de negócios (EJB) Business Delegate Value Object (ou Transfer Object) Session Facade Composite Entity Value Object Assembler (ou Transfer Object Assembler) Value List Handler Service Locator Padrões da Camada de Integração Data Access Object - DAO Service Activator

20. RELAÇÃO ENTRE PATTERNS & FRAMEWORKS A utilização de Patterns passa a ser mais interessante quando feita de forma conjunta, surgindo assim uma outra necessidade; o desenvolvimento de frameworks . Exemplos Mais Conhecidos: FrameWork para Pattern MVC : STRUTS FrameWork para Pattern DAO : HIBERNATE ( PERSISTÊNCIA DE DADOS )

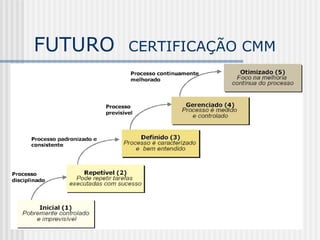

21. FUTURO CERTIFICAÇÃO CMM

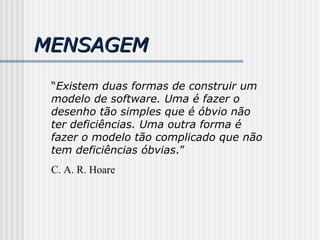

22. MENSAGEM “ Existem duas formas de construir um modelo de software. Uma é fazer o desenho tão simples que é óbvio não ter deficiências. Uma outra forma é fazer o modelo tão complicado que não tem deficiências óbvias .” C. A. R. Hoare

23. Estudo de Caso : Acompanhamento de Vistorias Processo de Vistoria compreende : Solicitação de Vistoria Pagamento da GR-PR Agendamento da Vistoria Cadastro de Resultado da Vistoria Analise do Resultado Possibilidade de Reentrada de Processo Conclusão e Emissão de Certificados Manutenção do Sistema e demais funcionalidades.

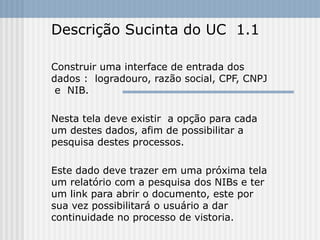

24. Use Case Fluxo alternativo do Processo de Vistoria através de pesquisa. UC 1.1 : Fluxo alternativo do Processo de Vistoria através de pesquisa UC x UC 1: Processo de Vistoria UC y <<estende>> <<ator>>
