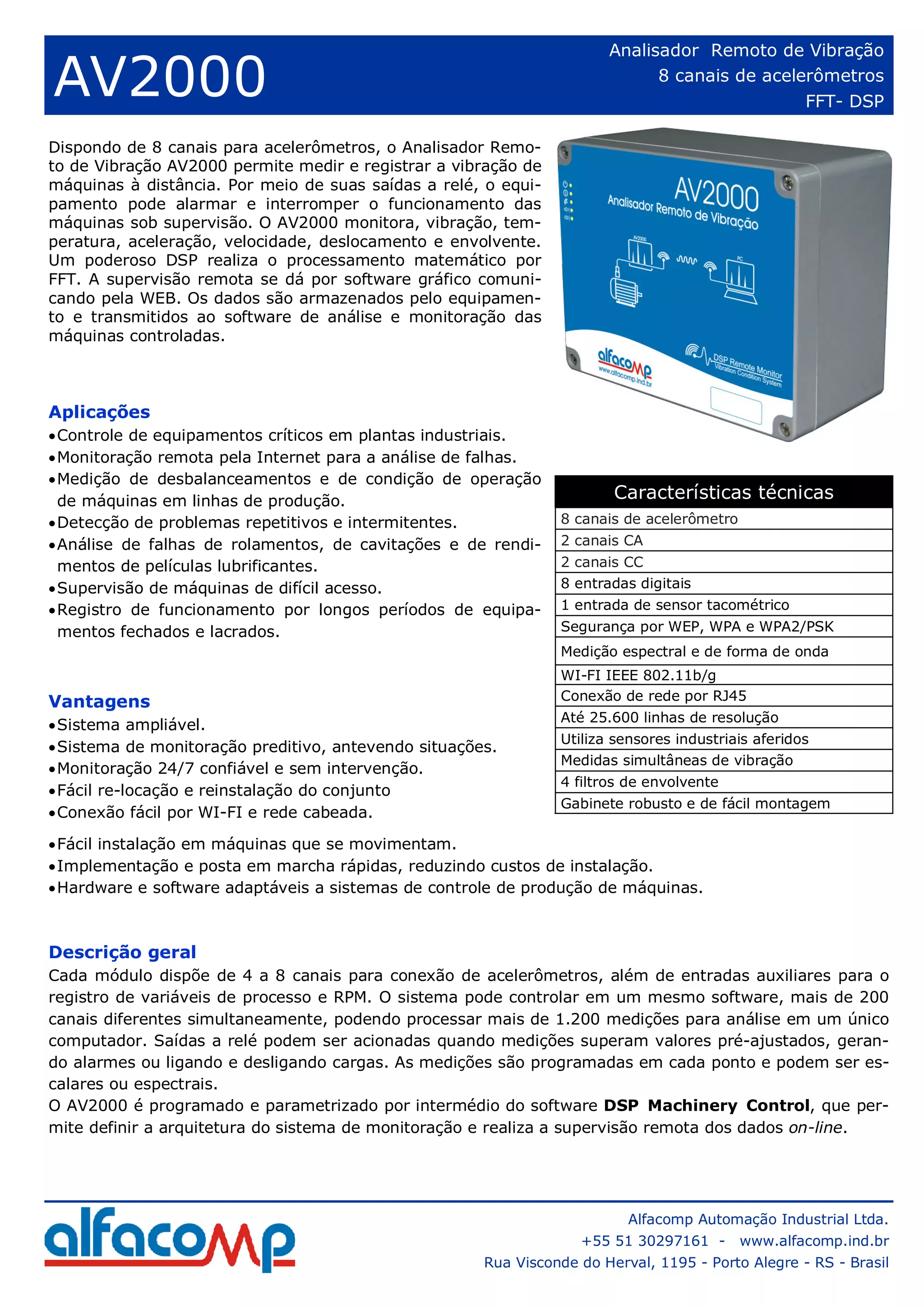

SEMAPI
                                                                       Analisador Remoto de Vibração

AV2000                                                                       8 canais de acelerômetros
                                                                                                    FFT- DSP

Dispondo de 8 canais para acelerômetros, o Analisador Remo-
to de Vibração AV2000 permite medir e registrar a vibração de
máquinas à distância. Por meio de suas saídas a relé, o equi-
pamento pode alarmar e interromper o funcionamento das
máquinas sob supervisão. O AV2000 monitora, vibração, tem-
peratura, aceleração, velocidade, deslocamento e envolvente.
Um poderoso DSP realiza o processamento matemático por
FFT. A supervisão remota se dá por software gráfico comuni-
cando pela WEB. Os dados são armazenados pelo equipamen-
to e transmitidos ao software de análise e monitoração das
máquinas controladas.



Aplicações
• Controle de equipamentos críticos em plantas industriais.
• Monitoração remota pela Internet para a análise de falhas.
• Medição de desbalanceamentos e de condição de operação
  de máquinas em linhas de produção.                                    Características técnicas
• Detecção de problemas repetitivos e intermitentes.            8 canais de acelerômetro
• Análise de falhas de rolamentos, de cavitações e de rendi-    2 canais CA
  mentos de películas lubrificantes.                            2 canais CC
• Supervisão de máquinas de difícil acesso.                     8 entradas digitais
• Registro de funcionamento por longos períodos de equipa-      1 entrada de sensor tacométrico
  mentos fechados e lacrados.                                   Segurança por WEP, WPA e WPA2/PSK
                                                                Medição espectral e de forma de onda
                                                                WI-FI IEEE 802.11b/g
Vantagens                                                       Conexão de rede por RJ45
                                                                Até 25.600 linhas de resolução
• Sistema ampliável.
                                                                Utiliza sensores industriais aferidos
• Sistema de monitoração preditivo, antevendo situações.
                                                                Medidas simultâneas de vibração
• Monitoração 24/7 confiável e sem intervenção.
                                                                4 filtros de envolvente
• Fácil re-locação e reinstalação do conjunto
                                                                Gabinete robusto e de fácil montagem
• Conexão fácil por WI-FI e rede cabeada.

• Fácil instalação em máquinas que se movimentam.
• Implementação e posta em marcha rápidas, reduzindo custos de instalação.
• Hardware e software adaptáveis a sistemas de controle de produção de máquinas.



Descrição geral
Cada módulo dispõe de 4 a 8 canais para conexão de acelerômetros, além de entradas auxiliares para o
registro de variáveis de processo e RPM. O sistema pode controlar em um mesmo software, mais de 200
canais diferentes simultaneamente, podendo processar mais de 1.200 medições para análise em um único
computador. Saídas a relé podem ser acionadas quando medições superam valores pré-ajustados, geran-
do alarmes ou ligando e desligando cargas. As medições são programadas em cada ponto e podem ser es-
calares ou espectrais.
O AV2000 é programado e parametrizado por intermédio do software DSP Machinery Control, que per-
mite definir a arquitetura do sistema de monitoração e realiza a supervisão remota dos dados on-line.




                                                                          Alfacomp Automação Industrial Ltda.
                                                                   +55 51 30297161 -       www.alfacomp.ind.br
                                                      Rua Visconde do Herval, 1195 - Porto Alegre - RS - Brasil

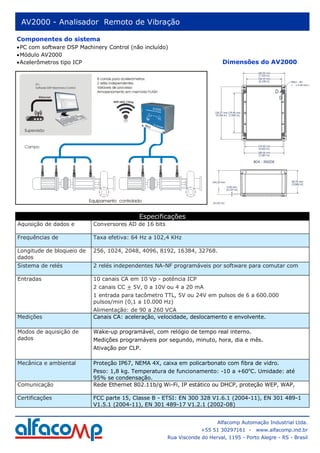

AV2000 - Analisador Remoto de Vibração

Componentes do sistema
• PC com software DSP Machinery Control (não incluído)
• Módulo AV2000
• Acelerômetros tipo ICP                                                     Dimensões do AV2000




                                           Especificações
Aquisição de dados e       Conversores AD de 16 bits

Frequências de             Taxa efetiva: 64 Hz a 102,4 KHz

Longitude de bloqueio de   256, 1024, 2048, 4096, 8192, 16384, 32768.
dados
Sistema de relés           2 relés independentes NA-NF programáveis por software para comutar com

Entradas                   10 canais CA em 10 Vp - potência ICP
                           2 canais CC + 5V, 0 a 10V ou 4 a 20 mA
                           1 entrada para tacômetro TTL, 5V ou 24V em pulsos de 6 a 600.000
                           pulsos/min (0,1 a 10.000 Hz)
                           Alimentação: de 90 a 260 VCA
Medições                   Canais CA: aceleração, velocidade, deslocamento e envolvente.

Modos de aquisição de      Wake-up programável, com relógio de tempo real interno.
dados                      Medições programáveis por segundo, minuto, hora, dia e mês.
                           Ativação por CLP.

Mecânica e ambiental       Proteção IP67, NEMA 4X, caixa em policarbonato com fibra de vidro.
                           Peso: 1,8 kg. Temperatura de funcionamento: -10 a +60oC. Umidade: até
                           95% se condensação.
Comunicação                Rede Ethernet 802.11b/g Wi-Fi, IP estático ou DHCP, proteção WEP, WAP,

Certificações              FCC parte 15, Classe B - ETSI: EN 300 328 V1.6.1 (2004-11), EN 301 489-1
                           V1.5.1 (2004-11), EN 301 489-17 V1.2.1 (2002-08)


                                                                           Alfacomp Automação Industrial Ltda.
                                                                    +55 51 30297161 -     www.alfacomp.ind.br
                                                       Rua Visconde do Herval, 1195 - Porto Alegre - RS - Brasil
