Webinar: Explorando o kit de avaliação LoRa: Semtech SX1302C915GW1
O documento apresenta o design de referência de um gateway LoRa®, o Semtech SX1302CXXXGW1, dedicado a aplicações internas e certificado para várias regiões. Ele descreve as funcionalidades dos chips SX1302 e SX1250, destacando a eficiência energética e a capacidade de manuseio de múltiplos canais. Além disso, fornece informações sobre software, interfaces e aplicações práticas em automação e IoT.
Mais conteúdo relacionado
Semelhante a Webinar: Explorando o kit de avaliação LoRa: Semtech SX1302C915GW1
Webinar: Explorando o kit de avaliação LoRa: Semtech SX1302C915GW1

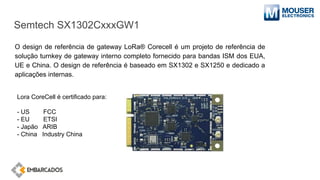

- 3. Semtech SX1302CxxxGW1 O designde referência de gateway LoRa® Corecell é um projeto de referência de solução turnkey de gateway interno completo fornecido para bandas ISM dos EUA, UE e China. O design de referência é baseado em SX1302 e SX1250 e dedicado a aplicações internas. Lora CoreCell é certificado para: - US FCC - EU ETSI - Japão ARIB - China Industry China

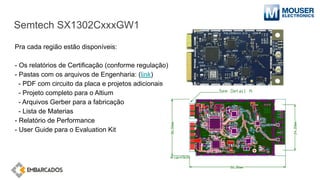

- 4. Semtech SX1302CxxxGW1 Pra cadaregião estão disponíveis: - Os relatórios de Certificação (conforme regulação) - Pastas com os arquivos de Engenharia: (link) - PDF com circuito da placa e projetos adicionais - Projeto completo para o Altium - Arquivos Gerber para a fabricação - Lista de Materias - Relatório de Performance - User Guide para o Evaluation Kit
- 5.

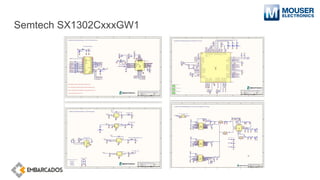

- 6.

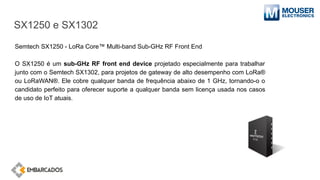

- 7. SX1250 e SX1302 SemtechSX1250 - LoRa Core™ Multi-band Sub-GHz RF Front End O SX1250 é um sub-GHz RF front end device projetado especialmente para trabalhar junto com o Semtech SX1302, para projetos de gateway de alto desempenho com LoRa® ou LoRaWAN®. Ele cobre qualquer banda de frequência abaixo de 1 GHz, tornando-o o candidato perfeito para oferecer suporte a qualquer banda sem licença usada nos casos de uso de IoT atuais.

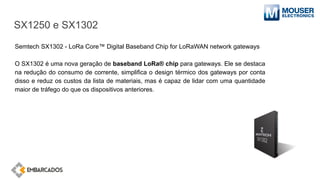

- 8. SX1250 e SX1302 SemtechSX1302 - LoRa Core™ Digital Baseband Chip for LoRaWAN network gateways O SX1302 é uma nova geração de baseband LoRa® chip para gateways. Ele se destaca na redução do consumo de corrente, simplifica o design térmico dos gateways por conta disso e reduz os custos da lista de materiais, mas é capaz de lidar com uma quantidade maior de tráfego do que os dispositivos anteriores.

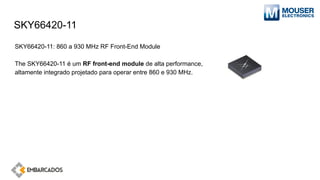

- 9. SKY66420-11 SKY66420-11: 860 a930 MHz RF Front-End Module The SKY66420-11 é um RF front-end module de alta performance, altamente integrado projetado para operar entre 860 e 930 MHz.

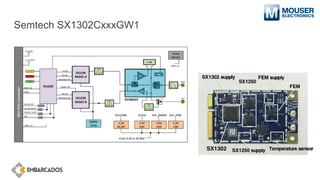

- 10.

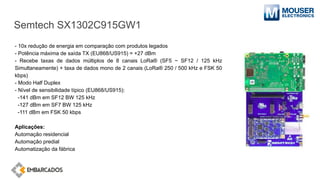

- 11. Semtech SX1302C915GW1 - 10xredução de energia em comparação com produtos legados - Potência máxima de saída TX (EU868/US915) = +27 dBm - Recebe taxas de dados múltiplos de 8 canais LoRa® (SF5 ~ SF12 / 125 kHz Simultaneamente) + taxa de dados mono de 2 canais (LoRa® 250 / 500 kHz e FSK 50 kbps) - Modo Half Duplex - Nível de sensibilidade típico (EU868/US915): -141 dBm em SF12 BW 125 kHz -127 dBm em SF7 BW 125 kHz -111 dBm em FSK 50 kbps Aplicações: Automação residencial Automação predial Automatização da fábrica

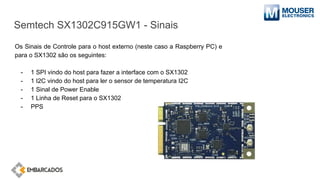

- 12. Semtech SX1302C915GW1 -Sinais Os Sinais de Controle para o host externo (neste caso a Raspberry PC) e para o SX1302 são os seguintes: - 1 SPI vindo do host para fazer a interface com o SX1302 - 1 I2C vindo do host para ler o sensor de temperatura I2C - 1 Sinal de Power Enable - 1 Linha de Reset para o SX1302 - PPS

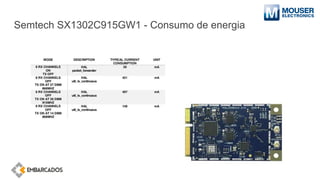

- 13. Semtech SX1302C915GW1 -Consumo de energia
- 14. Semtech SX1302C915GW1 -Consumo de energia O Software para o Design de Referência pode ser dividido em duas partes: ● Packet Forwarder ● SX1302_HAL. O Packet Forwarder é um programa que roda no host do gateway Lora que redireciona os pacotes recebidos pelo concentrador para o servidor através de um link IP/UDP e transmite/emite pacotes RF que são recebidos do servidor. O SX1302_HAL é o host driver/HAL feito especificamente para a placa Corecell de Referência, que se comunica com a placa do concentrador através da SPI com o modem multicanal Semtech SX1302 e com o transceiver de RF SX1250.

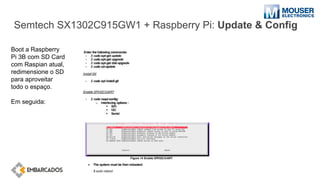

- 15. Semtech SX1302C915GW1 +Raspberry Pi: Update & Config Boot a Raspberry Pi 3B com SD Card com Raspian atual, redimensione o SD para aproveitar todo o espaço. Em seguida:

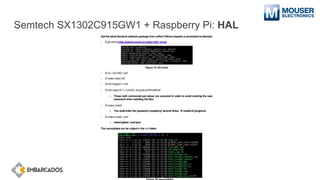

- 16. Semtech SX1302C915GW1 +Raspberry Pi: HAL

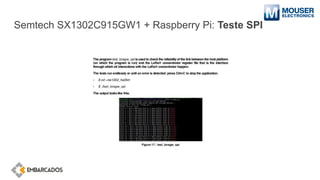

- 17. Semtech SX1302C915GW1 +Raspberry Pi: Teste SPI

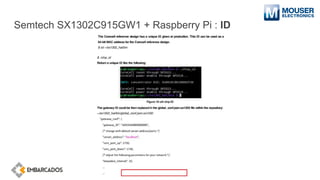

- 18. Semtech SX1302C915GW1 +Raspberry Pi : ID

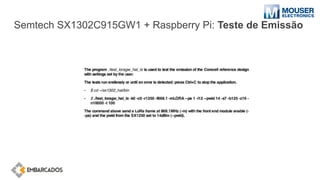

- 19. Semtech SX1302C915GW1 +Raspberry Pi: Teste de Emissão

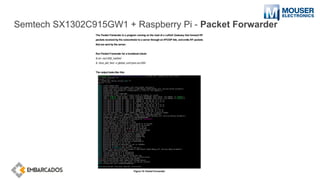

- 20. Semtech SX1302C915GW1 +Raspberry Pi - Packet Forwarder

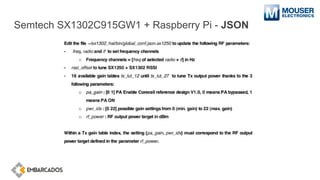

- 21. Semtech SX1302C915GW1 +Raspberry Pi - JSON

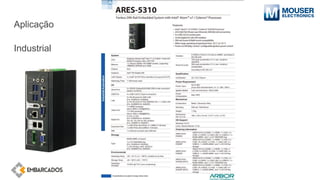

- 22.
- 23.

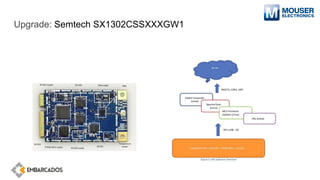

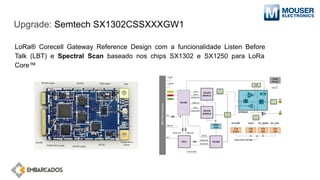

- 24. Upgrade: Semtech SX1302CSSXXXGW1 LoRa®Corecell Gateway Reference Design com a funcionalidade Listen Before Talk (LBT) e Spectral Scan baseado nos chips SX1302 e SX1250 para LoRa Core™
