O documento fornece instruções sobre o uso seguro de um carregador de baterias LiPro B6 da IMAX, descrevendo suas especificações, funções, diagramas de conexão e observações importantes de segurança.
The document provides an overview of basic ICD treatment and concepts, including the evolution of ICDs, device components, automated functions for sensing, detecting arrhythmias, and discriminating supraventricular tachycardias. Key aspects of sensing, detection zones, therapy types, and programming options are discussed at a high level.
The document discusses subcutaneous implantable cardioverter defibrillators (S-ICDs) and leadless pacemakers as alternatives to transvenous ICD systems. S-ICDs avoid the risks of transvenous leads but do not provide antitachycardia pacing or bradycardia support. Studies show S-ICDs effectively detect and treat ventricular arrhythmias similar to transvenous ICDs. However, S-ICDs have a higher risk of inappropriate shocks and pocket infections compared to transvenous ICDs. Leadless pacemakers eliminate transvenous leads but have not yet demonstrated long-term reliability.
The document provides an overview of basic ICD treatment and concepts, including the evolution of ICDs, device components, automated functions such as sensing, detection, and SVT discrimination, and troubleshooting. Key aspects of ICD systems like battery depletion, lead design, and programming are discussed at a high level.
- Catheter ablation is an effective treatment for ventricular tachycardia (VT) in both structurally normal hearts and those with structural heart disease.
- For normal hearts, activation mapping and pace mapping are used to identify the origin of VT, with typical sites including the right ventricular outflow tract. Success rates are high with few complications.
- In structural heart disease, substrate mapping is used to identify scar tissue which hosts reentrant VT circuits. Entrainment mapping during VT can confirm circuits. Ablation targets abnormal potentials in scar or the scar border zone. Integration of cardiac imaging helps define substrate. Long-term outcomes after ablation are improved compared to antiarrhythmic drugs alone.
1. The document summarizes a clinical trial that evaluated the safety and efficacy of intravenous omecamtiv mecarbil (OM) in patients hospitalized for acute heart failure. 2. The trial found no significant difference between OM and placebo in the primary outcome of dyspnea response. 3. Exploratory analyses identified modest relationships between higher OM doses/concentrations and increased dyspnea response and reductions in heart rate and systolic blood pressure.
Basics of Pacemaker Dr Hafeesh Fazulu PushpagiriHafeesh Fazulu
This document provides an outline for a 5-day lecture series on pacemaker basics and functions. Day 1 will cover topics such as sensing, thresholds, impedance, and pacing modes. Day 2 will focus on single-chamber and dual-chamber pacing cycles. Day 3 will discuss pacemaker troubleshooting issues including failure to capture, undersensing, oversensing, and pacemaker syndrome. Later days will cover pacemaker ECGs and new technologies such as leadless pacemakers and cardiac resynchronization therapy. The document provides an overview of key concepts that will be explained in more detail over the course of the lecture series.
This document discusses peripheral pulmonary artery stenosis, including its description, associated conditions, classification, clinical features, diagnosis using imaging modalities like echocardiography and angiography, and treatment options like balloon angioplasty. Peripheral pulmonary artery stenosis can involve the main pulmonary artery or its branches and is present in 2-3% of congenital heart disease cases. Diagnosis relies on cardiac catheterization and angiography to determine severity and anatomy. Balloon angioplasty is an option for treating moderate or severe stenosis when surgery is difficult.
The document provides an overview of basic ICD treatment and concepts, including the evolution of ICDs, device components, automated functions for sensing, detecting arrhythmias, and discriminating supraventricular tachycardias. Key aspects of sensing, detection zones, therapy types, and programming options are discussed at a high level.
The document discusses subcutaneous implantable cardioverter defibrillators (S-ICDs) and leadless pacemakers as alternatives to transvenous ICD systems. S-ICDs avoid the risks of transvenous leads but do not provide antitachycardia pacing or bradycardia support. Studies show S-ICDs effectively detect and treat ventricular arrhythmias similar to transvenous ICDs. However, S-ICDs have a higher risk of inappropriate shocks and pocket infections compared to transvenous ICDs. Leadless pacemakers eliminate transvenous leads but have not yet demonstrated long-term reliability.
The document provides an overview of basic ICD treatment and concepts, including the evolution of ICDs, device components, automated functions such as sensing, detection, and SVT discrimination, and troubleshooting. Key aspects of ICD systems like battery depletion, lead design, and programming are discussed at a high level.
- Catheter ablation is an effective treatment for ventricular tachycardia (VT) in both structurally normal hearts and those with structural heart disease.
- For normal hearts, activation mapping and pace mapping are used to identify the origin of VT, with typical sites including the right ventricular outflow tract. Success rates are high with few complications.
- In structural heart disease, substrate mapping is used to identify scar tissue which hosts reentrant VT circuits. Entrainment mapping during VT can confirm circuits. Ablation targets abnormal potentials in scar or the scar border zone. Integration of cardiac imaging helps define substrate. Long-term outcomes after ablation are improved compared to antiarrhythmic drugs alone.
1. The document summarizes a clinical trial that evaluated the safety and efficacy of intravenous omecamtiv mecarbil (OM) in patients hospitalized for acute heart failure. 2. The trial found no significant difference between OM and placebo in the primary outcome of dyspnea response. 3. Exploratory analyses identified modest relationships between higher OM doses/concentrations and increased dyspnea response and reductions in heart rate and systolic blood pressure.
Basics of Pacemaker Dr Hafeesh Fazulu PushpagiriHafeesh Fazulu
This document provides an outline for a 5-day lecture series on pacemaker basics and functions. Day 1 will cover topics such as sensing, thresholds, impedance, and pacing modes. Day 2 will focus on single-chamber and dual-chamber pacing cycles. Day 3 will discuss pacemaker troubleshooting issues including failure to capture, undersensing, oversensing, and pacemaker syndrome. Later days will cover pacemaker ECGs and new technologies such as leadless pacemakers and cardiac resynchronization therapy. The document provides an overview of key concepts that will be explained in more detail over the course of the lecture series.
This document discusses peripheral pulmonary artery stenosis, including its description, associated conditions, classification, clinical features, diagnosis using imaging modalities like echocardiography and angiography, and treatment options like balloon angioplasty. Peripheral pulmonary artery stenosis can involve the main pulmonary artery or its branches and is present in 2-3% of congenital heart disease cases. Diagnosis relies on cardiac catheterization and angiography to determine severity and anatomy. Balloon angioplasty is an option for treating moderate or severe stenosis when surgery is difficult.
Understanding kalman filter for soc estimation.Ratul
In the Battery Management System (BMS) the State of Charge (SOC) is closely related to the reliable and safe operation of lithium-ion (Li-ion) batteries. Kalman Filter is an effective algorithm for estimating SOC with a battery modeling. This presentation will briefly describe about battery modeling and Kalman Filter for SOC estimation.
Aortic stenosis and aortic valve replasementHristo Rahman
This document discusses aortic stenosis and aortic valve replacement. It begins by describing the causes of aortic stenosis as either congenital or acquired. For treatment, it discusses the guidelines for aortic valve replacement and compares mechanical versus biological prosthetic valves. The key surgical approaches are also summarized, including conventional surgery, Ross procedure, homografts, and newer transcatheter aortic valve implantation procedures. Overall, the document provides an overview of aortic stenosis and the current options for surgical and non-surgical management.
The document provides an overview of basic pacing concepts including:
- Types of pacemakers such as single chamber, dual chamber, and triple chamber systems.
- Components of a pacemaker system including the pulse generator, leads, and electrical concepts such as voltage, current, and impedance.
- Factors that can affect pacing thresholds and how to test the pacemaker circuit including identifying high and low impedance conditions.
This document discusses different techniques for phasor estimation from discrete time signals, including the discrete Fourier transform (DFT). It focuses on explaining the one-cycle DFT method. The one-cycle DFT divides the signal into windows of one cycle and applies the DFT to each window to estimate the phasor. It is shown that with each new sample, the phasor estimate from the DFT advances by 45 degrees. The document also discusses applying the one-cycle DFT to signals with harmonic components and estimating sequence components from three-phase signals.
The document discusses vulnerable plaques and patients. It defines vulnerable plaque as a plaque susceptible to rupture. Research has shown that ruptured thin-cap fibroatheromas (TCFAs) are the most common underlying plaque morphology in cardiac deaths. The goal is to identify vulnerable plaques in stable patients to prevent events like heart attack and sudden cardiac death. A vulnerable plaque is typically characterized by a thin fibrous cap, large lipid core, and inflammation. Identifying high-risk features in plaques can help determine which patients are vulnerable.
This document discusses basic AC resistive circuits including series and parallel configurations. It explains that in a basic AC circuit, the voltage and current are in phase for a resistive load. The document also covers that voltage drops, applied voltage, and current are all in phase for series AC circuits, and that the applied voltage, total current, and branch currents are in phase for parallel AC circuits. Power in resistive AC circuits relates current and voltage similarly to DC circuits.
The document presents information on a student project to design a simple DC to AC inverter circuit using a 555 timer IC. It includes an introduction, descriptions of the main components used including the 555 timer IC, transistor, voltage regulator, transformer, and rechargeable battery. The document outlines the circuit diagram and working principle of how the 555 timer pulse is used to switch the transistor on and off to produce an AC output from the transformer. It concludes that the inverter was successfully designed and can be used to power devices during power outages, and that further advancement of the design is possible in the future.
This document discusses pacemaker implantation tips and tricks. It begins with an introduction on the history and components of pacemakers. It then discusses lead technology and testing of pacemakers during and after implantation. Key points covered include testing sensing and capture thresholds, evaluating battery function and impedance, and ensuring proper safety margins during pacing and sensing. The document emphasizes the importance of thorough intraoperative testing to optimize pacemaker function and prevent early complications.
- HVDC circuit breakers allow for the creation of DC grids by interrupting power flows within 5 milliseconds, much faster than previous circuit breakers.
- A hybrid DC-AC grid combines the advantages of both grid types, allowing power transfer between DC and AC segments. This enables integration of diverse renewable energy sources like offshore wind and solar.
- The hybrid grid also has an "islanding mode" which improves reliability by isolating parts of the grid and allowing storage batteries to balance supply and demand when faults occur.
Basics of Electrophysiologic study, part 1 (2020)salah_atta
An electrophysiologic study involves inserting electrode catheters into the heart to record electrical activity and induce arrhythmias. The document discusses:
1. The procedure involves placing catheters in the heart to record electrograms from the atria, His bundle, ventricles and coronary sinus.
2. The aims are diagnostic to evaluate arrhythmias and bradycardias, and therapeutic for ablation of arrhythmias.
3. Key measurements taken include intervals between P waves, His bundle activation and QRS complex to identify conduction abnormalities.
4. Tracings are analyzed to determine the rhythm, sequence of activation, effects of pacing, and identify arrhythmia mechanisms like accessory pathways
Components of Pacemaker and ICDs - understanding the hardwareRaghu Kishore Galla
The document discusses the history and components of cardiac pacing and implantable cardioverter defibrillators (ICDs). It covers the evolution of cardiac pacing from the 1700s to modern devices. It describes the basic components of pacing systems including the pulse generator, leads, electrodes, and batteries. It explains the differences between single chamber, dual chamber, bipolar, and unipolar systems. It provides details on pacemaker functions, concepts of pacing and sensing, and battery chemistries used in pacemakers.
Tachycardia discriminating algorithms and trouble shooting of ICDsRaghu Kishore Galla
- ICDs use algorithms to differentiate ventricular tachycardia (VT) from supraventricular tachycardia (SVT) in order to minimize inappropriate shocks.
- Key criteria include cycle length, stability, sudden onset, morphology matching, and AV association. Stability measures variability in cycle length while morphology compares shapes of sensed events to a template.
- Discrimination is challenging and no single criterion is perfect. Combining criteria improves accuracy, but incorrect diagnoses still occur. Programming must be tailored to individual patients and arrhythmia mechanisms.
This document presents a proposal for designing, simulating, and implementing a Unified Power Flow Controller (UPFC) for a power system model. The UPFC is introduced as a versatile Flexible AC Transmission Systems device that can control active and reactive power flow. The proposal outlines objectives to design and simulate a UPFC model in MATLAB/Simulink, implement the hardware, compare experimental and simulation results, and integrate the controllable UPFC into the university's power system model to improve power quality. A timeline is proposed from June 2016 to March 2017 to conduct background research, system design, simulation, hardware implementation, results analysis, and reporting.
2019 AHA/ACC/HRS Focused Update of the 2014 AHA/ACC/HRS Guideline for the Man...Chi Pham
Slides | 2019 AHA/ACC/HRS Focused Update of the 2014 AHA/ACC/HRS Guideline for the Management of Patients With Atrial Fibrillation
Date: January 28, 2019
The document provides an outline for a lecture on basic electrocardiograms (ECGs). It discusses the history of ECGs, outlines the standardization of ECGs, and explains the reasons for performing ECGs. It also describes the 12-lead ECG system and proper electrode placement. Key aspects of ECG waves and rhythms are defined. Ten assessment points for ECGs are identified. Finally, the document categorizes cardiac rhythms according to the required intervention hierarchy.
Battery and Super Capacitor based Hybrid Energy Storage System (BSHESS)Er. Raju Bhardwaj
The aim of this presentation includes that battery and super capacitor devices as key storage technology for their excellent properties in terms of power density, energy density, charging and discharging cycles, life span and a wide operative temperature rang etc. Hybrid Energy Storage System (HESS) by battery and super capacitor has the advantages compare to conventional battery energy storage system (BESS). This ppt describes the hybrid energy storage system that is suitable for use in renewable sources like solar, wind and can be used for remote or backup energy storage systems in absence of a working power grid.
This ppt based on my research work in the field of "Energy Storage Technologies(EST) and Hybrid Energy Storage System (HESS)".
Basic technical concepts in cardiac pacingSunil Reddy D
The document provides an overview of basic technical concepts in cardiac pacing. It discusses how artificial electrical stimulation works by creating an electrical field that initiates action potentials in cardiac cells. It also covers topics like:
- Myocardial stimulation theory
- Components of a pacemaker system
- Unipolar and bipolar pacing systems
- Pacing circuit parameters like voltage, current, impedance, and energy
- Factors that determine stimulation threshold
- Programming considerations for pacemaker output
A pacemaker is a small device implanted in the chest or abdomen to help control abnormal heart rhythms and regulate a slow heartbeat. There are several types of pacemakers including single chamber, dual chamber, and biventricular pacemakers. A pacemaker consists of a pulse generator housed in a metal container that contains a battery and electrical circuitry. Leads transmit electrical pulses from the generator to the heart. Pacemakers are implanted via a minor incision and procedure to treat various heart conditions such as bradycardia or heart block. Pacemakers provide benefits of regulating heart rate but also risks such as infection or sensitivity. New pacemaker technologies continue to be developed including leadless pacemakers and apps to monitor devices.
Dr ranjith mp,ventricular tachycardia in abnormal heart dr ranjith mpdrranjithmp
This document discusses the mechanisms of ventricular tachycardia (VT), including disorders of impulse formation (enhanced automaticity and triggered activity) and disorders of impulse conduction (re-entry). Re-entry is the most common mechanism underlying VT associated with healed myocardial infarction. The surface ECG can provide clues about the location of the re-entry circuit. Treatment depends on whether the VT is tolerated or not, with cardioversion used for hemodynamically unstable VT and medications or an ICD for recurrent VT.
O documento descreve conceitos relacionados a conversores CC-CA e inversores monofásicos e trifásicos. Discutem-se representações de ondas senoidais por séries de Fourier, definição de potência ativa e reativa em condições senoidais e não senoidais, e parâmetros relacionados a harmônicas. Também são apresentados circuitos e análises de inversores monofásicos em meia ponte e ponte completa alimentando cargas resistivas e RL. Por fim, faz-se menção a inversores trifás
Manual de serviço cb600 f hornet bateriaThiago Huari
O documento fornece informações sobre o sistema de bateria e carga de uma motocicleta Honda CB600F. Ele inclui um diagrama do sistema, instruções de serviço, procedimentos de diagnóstico de defeitos, especificações da bateria e componentes, e testes para inspecionar a bateria, alternador e regulador/retificador.
Manual de serviço shadow 750 00 x6b-meg-001 bateriaThiago Huari
Este documento descreve o sistema de bateria e carga da Shadow 750, incluindo localização dos componentes, diagrama do sistema, especificações, diagnóstico de defeitos e procedimentos de serviço para a bateria, alternador e regulador/retificador.
Understanding kalman filter for soc estimation.Ratul
In the Battery Management System (BMS) the State of Charge (SOC) is closely related to the reliable and safe operation of lithium-ion (Li-ion) batteries. Kalman Filter is an effective algorithm for estimating SOC with a battery modeling. This presentation will briefly describe about battery modeling and Kalman Filter for SOC estimation.
Aortic stenosis and aortic valve replasementHristo Rahman
This document discusses aortic stenosis and aortic valve replacement. It begins by describing the causes of aortic stenosis as either congenital or acquired. For treatment, it discusses the guidelines for aortic valve replacement and compares mechanical versus biological prosthetic valves. The key surgical approaches are also summarized, including conventional surgery, Ross procedure, homografts, and newer transcatheter aortic valve implantation procedures. Overall, the document provides an overview of aortic stenosis and the current options for surgical and non-surgical management.
The document provides an overview of basic pacing concepts including:
- Types of pacemakers such as single chamber, dual chamber, and triple chamber systems.
- Components of a pacemaker system including the pulse generator, leads, and electrical concepts such as voltage, current, and impedance.
- Factors that can affect pacing thresholds and how to test the pacemaker circuit including identifying high and low impedance conditions.
This document discusses different techniques for phasor estimation from discrete time signals, including the discrete Fourier transform (DFT). It focuses on explaining the one-cycle DFT method. The one-cycle DFT divides the signal into windows of one cycle and applies the DFT to each window to estimate the phasor. It is shown that with each new sample, the phasor estimate from the DFT advances by 45 degrees. The document also discusses applying the one-cycle DFT to signals with harmonic components and estimating sequence components from three-phase signals.
The document discusses vulnerable plaques and patients. It defines vulnerable plaque as a plaque susceptible to rupture. Research has shown that ruptured thin-cap fibroatheromas (TCFAs) are the most common underlying plaque morphology in cardiac deaths. The goal is to identify vulnerable plaques in stable patients to prevent events like heart attack and sudden cardiac death. A vulnerable plaque is typically characterized by a thin fibrous cap, large lipid core, and inflammation. Identifying high-risk features in plaques can help determine which patients are vulnerable.
This document discusses basic AC resistive circuits including series and parallel configurations. It explains that in a basic AC circuit, the voltage and current are in phase for a resistive load. The document also covers that voltage drops, applied voltage, and current are all in phase for series AC circuits, and that the applied voltage, total current, and branch currents are in phase for parallel AC circuits. Power in resistive AC circuits relates current and voltage similarly to DC circuits.
The document presents information on a student project to design a simple DC to AC inverter circuit using a 555 timer IC. It includes an introduction, descriptions of the main components used including the 555 timer IC, transistor, voltage regulator, transformer, and rechargeable battery. The document outlines the circuit diagram and working principle of how the 555 timer pulse is used to switch the transistor on and off to produce an AC output from the transformer. It concludes that the inverter was successfully designed and can be used to power devices during power outages, and that further advancement of the design is possible in the future.
This document discusses pacemaker implantation tips and tricks. It begins with an introduction on the history and components of pacemakers. It then discusses lead technology and testing of pacemakers during and after implantation. Key points covered include testing sensing and capture thresholds, evaluating battery function and impedance, and ensuring proper safety margins during pacing and sensing. The document emphasizes the importance of thorough intraoperative testing to optimize pacemaker function and prevent early complications.
- HVDC circuit breakers allow for the creation of DC grids by interrupting power flows within 5 milliseconds, much faster than previous circuit breakers.
- A hybrid DC-AC grid combines the advantages of both grid types, allowing power transfer between DC and AC segments. This enables integration of diverse renewable energy sources like offshore wind and solar.
- The hybrid grid also has an "islanding mode" which improves reliability by isolating parts of the grid and allowing storage batteries to balance supply and demand when faults occur.
Basics of Electrophysiologic study, part 1 (2020)salah_atta
An electrophysiologic study involves inserting electrode catheters into the heart to record electrical activity and induce arrhythmias. The document discusses:
1. The procedure involves placing catheters in the heart to record electrograms from the atria, His bundle, ventricles and coronary sinus.
2. The aims are diagnostic to evaluate arrhythmias and bradycardias, and therapeutic for ablation of arrhythmias.
3. Key measurements taken include intervals between P waves, His bundle activation and QRS complex to identify conduction abnormalities.
4. Tracings are analyzed to determine the rhythm, sequence of activation, effects of pacing, and identify arrhythmia mechanisms like accessory pathways
Components of Pacemaker and ICDs - understanding the hardwareRaghu Kishore Galla
The document discusses the history and components of cardiac pacing and implantable cardioverter defibrillators (ICDs). It covers the evolution of cardiac pacing from the 1700s to modern devices. It describes the basic components of pacing systems including the pulse generator, leads, electrodes, and batteries. It explains the differences between single chamber, dual chamber, bipolar, and unipolar systems. It provides details on pacemaker functions, concepts of pacing and sensing, and battery chemistries used in pacemakers.
Tachycardia discriminating algorithms and trouble shooting of ICDsRaghu Kishore Galla
- ICDs use algorithms to differentiate ventricular tachycardia (VT) from supraventricular tachycardia (SVT) in order to minimize inappropriate shocks.
- Key criteria include cycle length, stability, sudden onset, morphology matching, and AV association. Stability measures variability in cycle length while morphology compares shapes of sensed events to a template.
- Discrimination is challenging and no single criterion is perfect. Combining criteria improves accuracy, but incorrect diagnoses still occur. Programming must be tailored to individual patients and arrhythmia mechanisms.
This document presents a proposal for designing, simulating, and implementing a Unified Power Flow Controller (UPFC) for a power system model. The UPFC is introduced as a versatile Flexible AC Transmission Systems device that can control active and reactive power flow. The proposal outlines objectives to design and simulate a UPFC model in MATLAB/Simulink, implement the hardware, compare experimental and simulation results, and integrate the controllable UPFC into the university's power system model to improve power quality. A timeline is proposed from June 2016 to March 2017 to conduct background research, system design, simulation, hardware implementation, results analysis, and reporting.
2019 AHA/ACC/HRS Focused Update of the 2014 AHA/ACC/HRS Guideline for the Man...Chi Pham
Slides | 2019 AHA/ACC/HRS Focused Update of the 2014 AHA/ACC/HRS Guideline for the Management of Patients With Atrial Fibrillation
Date: January 28, 2019
The document provides an outline for a lecture on basic electrocardiograms (ECGs). It discusses the history of ECGs, outlines the standardization of ECGs, and explains the reasons for performing ECGs. It also describes the 12-lead ECG system and proper electrode placement. Key aspects of ECG waves and rhythms are defined. Ten assessment points for ECGs are identified. Finally, the document categorizes cardiac rhythms according to the required intervention hierarchy.
Battery and Super Capacitor based Hybrid Energy Storage System (BSHESS)Er. Raju Bhardwaj
The aim of this presentation includes that battery and super capacitor devices as key storage technology for their excellent properties in terms of power density, energy density, charging and discharging cycles, life span and a wide operative temperature rang etc. Hybrid Energy Storage System (HESS) by battery and super capacitor has the advantages compare to conventional battery energy storage system (BESS). This ppt describes the hybrid energy storage system that is suitable for use in renewable sources like solar, wind and can be used for remote or backup energy storage systems in absence of a working power grid.
This ppt based on my research work in the field of "Energy Storage Technologies(EST) and Hybrid Energy Storage System (HESS)".
Basic technical concepts in cardiac pacingSunil Reddy D
The document provides an overview of basic technical concepts in cardiac pacing. It discusses how artificial electrical stimulation works by creating an electrical field that initiates action potentials in cardiac cells. It also covers topics like:
- Myocardial stimulation theory
- Components of a pacemaker system
- Unipolar and bipolar pacing systems
- Pacing circuit parameters like voltage, current, impedance, and energy
- Factors that determine stimulation threshold
- Programming considerations for pacemaker output
A pacemaker is a small device implanted in the chest or abdomen to help control abnormal heart rhythms and regulate a slow heartbeat. There are several types of pacemakers including single chamber, dual chamber, and biventricular pacemakers. A pacemaker consists of a pulse generator housed in a metal container that contains a battery and electrical circuitry. Leads transmit electrical pulses from the generator to the heart. Pacemakers are implanted via a minor incision and procedure to treat various heart conditions such as bradycardia or heart block. Pacemakers provide benefits of regulating heart rate but also risks such as infection or sensitivity. New pacemaker technologies continue to be developed including leadless pacemakers and apps to monitor devices.
Dr ranjith mp,ventricular tachycardia in abnormal heart dr ranjith mpdrranjithmp
This document discusses the mechanisms of ventricular tachycardia (VT), including disorders of impulse formation (enhanced automaticity and triggered activity) and disorders of impulse conduction (re-entry). Re-entry is the most common mechanism underlying VT associated with healed myocardial infarction. The surface ECG can provide clues about the location of the re-entry circuit. Treatment depends on whether the VT is tolerated or not, with cardioversion used for hemodynamically unstable VT and medications or an ICD for recurrent VT.
O documento descreve conceitos relacionados a conversores CC-CA e inversores monofásicos e trifásicos. Discutem-se representações de ondas senoidais por séries de Fourier, definição de potência ativa e reativa em condições senoidais e não senoidais, e parâmetros relacionados a harmônicas. Também são apresentados circuitos e análises de inversores monofásicos em meia ponte e ponte completa alimentando cargas resistivas e RL. Por fim, faz-se menção a inversores trifás
Manual de serviço cb600 f hornet bateriaThiago Huari
O documento fornece informações sobre o sistema de bateria e carga de uma motocicleta Honda CB600F. Ele inclui um diagrama do sistema, instruções de serviço, procedimentos de diagnóstico de defeitos, especificações da bateria e componentes, e testes para inspecionar a bateria, alternador e regulador/retificador.
Manual de serviço shadow 750 00 x6b-meg-001 bateriaThiago Huari
Este documento descreve o sistema de bateria e carga da Shadow 750, incluindo localização dos componentes, diagrama do sistema, especificações, diagnóstico de defeitos e procedimentos de serviço para a bateria, alternador e regulador/retificador.
Manaul de serviço cbr1100 xx (1)_(~1998) bateriaThiago Huari
Este documento fornece instruções sobre a inspeção e manutenção do sistema de carga e bateria de uma motocicleta. Ele inclui informações sobre:
1) Procedimentos de diagnose de defeitos no sistema de carga, incluindo testes de voltagem e corrente;
2) Especificações técnicas da bateria e componentes do sistema de carga;
3) Instruções de remoção, instalação e carregamento da bateria.
Manaul de serviço cbr1100 xx (2)_(1999~) bateriaThiago Huari
O documento fornece instruções sobre a inspeção e diagnóstico do sistema de carga da bateria. Discute a bateria, o alternador, o regulador/retificador e fornece especificações, diagramas e procedimentos de teste para identificar defeitos como bateria danificada, bobina de carga defeituosa ou regulador/retificador defeituoso.
Manual serviço biz125 ks es 00 x6b-kss-001 bateriaThiago Huari
Este documento fornece instruções sobre a bateria e o sistema de carga de uma motocicleta. Detalha os componentes do sistema, procedimentos de inspeção, especificações técnicas e um fluxograma para diagnóstico de defeitos.
O documento fornece instruções sobre o sistema de carga da motocicleta XR250, incluindo:
1) Diagramas e especificações técnicas do sistema de carga, bateria e alternador.
2) Procedimentos para inspeção, diagnóstico de defeitos e teste da bateria e do sistema de carga.
3) Informações sobre remoção, instalação e carregamento da bateria.
Manaul de serviço cbr600 f(2) (1998~2000) sistcargaThiago Huari
Este documento fornece instruções para diagnosticar e consertar problemas no sistema de carga da motocicleta. Ele descreve os procedimentos para testar a bateria, medir a corrente de fuga e voltagem, e inspecionar o alternador e regulador/retificador.
Manual de serviço xlr125 00 x6b-kfc-601 bateriaThiago Huari
Este documento fornece instruções para diagnóstico e reparo do sistema de carga e bateria da motocicleta. Ele inclui informações sobre inspeção da bateria, teste de vazamento de corrente, medição da voltagem regulada, verificação do alternador e regulador/retificador. O documento fornece também especificações técnicas e um fluxograma para diagnóstico de defeitos no sistema de carga.
Manaul de serviço ms cbx250 (2001) sistema de cargaThiago Huari
O documento fornece informações sobre o sistema de carga da motocicleta CBX250, incluindo:
1) Diagrama do sistema de carga composto por bateria, regulador/retificador e alternador;
2) Instruções sobre inspeção, manutenção e diagnóstico de defeitos da bateria e sistema de carga;
3) Especificações técnicas da bateria e componentes do sistema de carga.
Este documento fornece instruções sobre a instalação, operação e manutenção de uma linha de estabilizadores de tensão. Ele descreve os componentes do sistema, incluindo retificador, microprocessador, bateria e inversor, além de fornecer procedimentos para conexão de cargas, ligar/desligar o equipamento e substituir baterias.
Manual de serviço cg125 cg125 ml (1983) bateriaThiago Huari
1. O documento fornece instruções e especificações sobre a bateria e o sistema de carga de uma motocicleta Honda CG125/125ML.
2. Inclui informações sobre teste e manutenção da bateria, diagnóstico de defeitos no sistema de carga e especificações do alternador.
3. Fornece um diagrama do sistema elétrico mostrando os componentes da bateria e do sistema de carga.
1. O documento fornece instruções e especificações sobre a bateria e o sistema de carga de uma motocicleta Honda CG125/125ML.
2. Inclui informações sobre teste e manutenção da bateria, especificações técnicas, diagnose de defeitos no sistema de carga e instruções para teste do alternador e retificador.
3. Fornece um diagrama ilustrando os componentes do sistema de carga e suas conexões.
O documento apresenta informações técnicas sobre diferentes tipos de baterias recarregáveis e carregadores de baterias. Detalha as composições químicas, vantagens e limitações das baterias de NiCd, NiMH, Lítio-Ion, Lítio-Ion Polímero e Chumbo-Ácido. Também fornece especificações como densidade de energia, ciclo de vida, taxa de autodescarga e temperatura de operação para cada tipo.
Manual de serviço cg125 titan ks es cg125 cargo bateriaThiago Huari
Este documento fornece instruções sobre a inspeção e manutenção do sistema de carga e bateria de uma motocicleta. Discute os procedimentos de diagnose de defeitos, especificações técnicas, remoção e instalação da bateria, inspeção do alternador e regulador/retificador. Também fornece instruções de segurança importantes sobre a bateria e o sistema de carga.
Este documento fornece instruções para diagnóstico e manutenção do sistema de bateria e carga de uma motocicleta. Ele discute procedimentos para inspecionar a bateria, o alternador e o regulador/retificador, bem como especificações técnicas e etapas para diagnóstico de defeitos.
Manual de serviço xr200 r nx200 cbx200s mskbb931p bateria2Thiago Huari
Este documento fornece instruções para diagnóstico e manutenção do sistema de bateria e carga de uma motocicleta. Ele inclui informações sobre a bateria, regulador/retificador, alternador e procedimentos de teste para isolar defeitos no sistema.
Manaul de serviço cbr900 rr fireblade (~1999) bateriaThiago Huari
1) O documento fornece instruções sobre a inspeção e manutenção do sistema de carga e bateria de uma motocicleta CBR900RR.
2) Inclui diagramas do sistema, especificações técnicas, procedimentos de diagnose de defeitos e instruções de segurança para trabalhar com a bateria.
3) Deve-se sempre desligar o interruptor de ignição antes de desconectar qualquer componente elétrico e tomar cuidado ao trabalhar com a bateria por conta dos riscos de choque elétrico e intoxicação pelo
Manual baterias e pilhas recarregaveisLuciano Zica
Este documento apresenta informações sobre diferentes tipos de baterias recarregáveis, incluindo suas composições químicas, vantagens e limitações. Fornece uma tabela comparativa com dados técnicos sobre baterias NiCd, NiMh, Li-Ion, Li-Ion Polímero e Chumbo-Ácido. Também discute o uso e cuidados com baterias recarregáveis.
Manaul de serviço cbr600 f(3) (2001~) bateriaThiago Huari
O documento fornece informações sobre o sistema de bateria e carregamento da motocicleta CBR600F. Inclui instruções gerais sobre segurança ao trabalhar com a bateria, especificações técnicas, diagramas do sistema, procedimentos de inspeção e diagnóstico de falhas. Fornece detalhes sobre a remoção e instalação da bateria, teste da bateria, inspeção do alternador, regulador e demais componentes.
Manual serviço c 100 biz - 00 x6b-gce-761 bateriaThiago Huari
O documento fornece instruções sobre a inspeção e diagnóstico de defeitos no sistema de carga e bateria de uma motocicleta. Detalha procedimentos para verificar a bateria, o regulador/retificador e o alternador, incluindo testes de fuga de corrente e medição de voltagem. Fornece especificações técnicas e orientações de segurança para a manipulação da bateria.
La Unión Europea ha acordado un paquete de sanciones contra Rusia por su invasión de Ucrania. Las sanciones incluyen restricciones a las importaciones de productos rusos de alta tecnología y a las exportaciones de bienes de lujo a Rusia. Además, se congelarán los activos de varios oligarcas rusos y se prohibirá el acceso de los bancos rusos a los mercados financieros de la UE.
La Unión Europea ha propuesto un nuevo paquete de sanciones contra Rusia que incluye un embargo al petróleo. El embargo prohibiría las importaciones de petróleo ruso por mar y por oleoducto, aunque se concederían exenciones temporales a Hungría y Eslovaquia. El objetivo es aumentar la presión económica sobre Rusia para que ponga fin a su invasión de Ucrania.
La Unión Europea ha anunciado nuevas sanciones contra Rusia por su invasión de Ucrania. Las sanciones incluyen prohibiciones de viaje y congelamiento de activos para más funcionarios rusos, así como restricciones a las importaciones de productos rusos de acero y tecnología. Los líderes de la UE esperan que estas medidas adicionales aumenten la presión sobre Rusia para poner fin a su guerra contra Ucrania.
Este manual fornece instruções sobre o uso seguro e correto do telefone LG-E435, incluindo cuidados com a bateria, diretrizes para direção segura, e informações sobre chamadas de emergência.
Manual do rádio bao feng uv 5r-PortatilRonaldo Gama
Este manual fornece instruções sobre o rádio Baofeng UV-5R, descrevendo suas características, funções, instalação de acessórios e operação básica. Inclui informações importantes de segurança e cuidados com a bateria.
A pandemia de COVID-19 teve um impacto significativo na economia global em 2020. Muitos países entraram em recessão à medida que medidas de isolamento social foram implementadas para conter a propagação do vírus, levando a uma queda acentuada na produção e no consumo. Governos e bancos centrais em todo o mundo lançaram pacotes de estímulo sem precedentes para apoiar empresas e famílias durante a crise de saúde. Espera-se que a recuperação econômica continue em 2021 à medida que as vacinas são distrib
La Unión Europea ha acordado un paquete de sanciones contra Rusia por su invasión de Ucrania. Las sanciones incluyen restricciones a las transacciones con bancos rusos clave y la prohibición de la venta de aviones y equipos a Rusia. Los líderes de la UE esperan que las sanciones aumenten la presión económica sobre Rusia y la disuadan de continuar su agresión contra Ucrania.
This document provides service information for an LCD TV chassis. It contains safety precautions and specifications for the chassis. Safety precautions include instructions on handling electrostatic sensitive devices, soldering guidelines, and performing leakage current checks. The specifications section lists the manufacturer, display type, pixel pitch, interface, color depth, and other technical details for the LCD panel. It also provides instructions for testing and adjustment in accordance with temperature, humidity, input power, and other standards.
Este documento fornece instruções sobre como configurar e usar um fone de ouvido Bluetooth. Em 3 frases:
O documento explica como carregar e emparelhar o fone de ouvido com um telefone celular, fornecendo etapas detalhadas sobre como ativar o Bluetooth no telefone, colocar o fone de ouvido no modo de emparelhamento e completar o processo de emparelhamento. Além disso, fornece informações sobre como fazer e atender chamadas com o fone de ouvido emparelhado e ligado.
Este documento fornece instruções de uso e segurança para o carregador de baterias Turnigy 2S/3S Lithium Polymer. O carregador possui entrada de 11-14V DC e saída de 8,4V ou 12,6V dependendo do número de células da bateria. O documento destaca a importância de seguir as instruções de segurança para evitar riscos de incêndio das baterias de lítio.
Este manual do usuário fornece instruções sobre como usar as funções básicas e avançadas de um telefone celular Samsung. Ele explica como ligar e desligar o telefone, acessar menus, gerenciar chips SIM, personalizar configurações e usar funções como câmera, música, rádio FM e Bluetooth.
Caderno de Resumos XVIII ENPFil UFU, IX EPGFil UFU E VII EPFEM.pdfenpfilosofiaufu
Caderno de Resumos XVIII Encontro de Pesquisa em Filosofia da UFU, IX Encontro de Pós-Graduação em Filosofia da UFU e VII Encontro de Pesquisa em Filosofia no Ensino Médio
Slides Lição 11, Central Gospel, Os Mortos Em CRISTO, 2Tr24.pptxLuizHenriquedeAlmeid6
Slideshare Lição 11, Central Gospel, Os Mortos Em Cristo, 1Tr24, Pr Henrique, EBD NA TV, Revista ano 11, nº 1, Revista Estudo Bíblico Jovens E Adultos, Central Gospel, 2º Trimestre de 2024, Professor, Tema, Os Grandes Temas Do Fim, Comentarista, Pr. Joá Caitano, estudantes, professores, Ervália, MG, Imperatriz, MA, Cajamar, SP, estudos bíblicos, gospel, DEUS, ESPÍRITO SANTO, JESUS CRISTO, Com. Extra Pr. Luiz Henrique, 99-99152-0454, Canal YouTube, Henriquelhas, @PrHenrique
Slides Lição 10, Central Gospel, A Batalha Do Armagedom, 1Tr24.pptxLuizHenriquedeAlmeid6
Slideshare Lição 10, Central Gospel, A Batalha Do Armagedom, 1Tr24, Pr Henrique, EBD NA TV, Revista ano 11, nº 1, Revista Estudo Bíblico Jovens E Adultos, Central Gospel, 2º Trimestre de 2024, Professor, Tema, Os Grandes Temas Do Fim, Comentarista, Pr. Joá Caitano, estudantes, professores, Ervália, MG, Imperatriz, MA, Cajamar, SP, estudos bíblicos, gospel, DEUS, ESPÍRITO SANTO, JESUS CRISTO, Com. Extra Pr. Luiz Henrique, 99-99152-0454, Canal YouTube, Henriquelhas, @PrHenrique
O Que é Um Ménage à Trois?
A sociedade contemporânea está passando por grandes mudanças comportamentais no âmbito da sexualidade humana, tendo inversão de valores indescritíveis, que assusta as famílias tradicionais instituídas na Palavra de Deus.

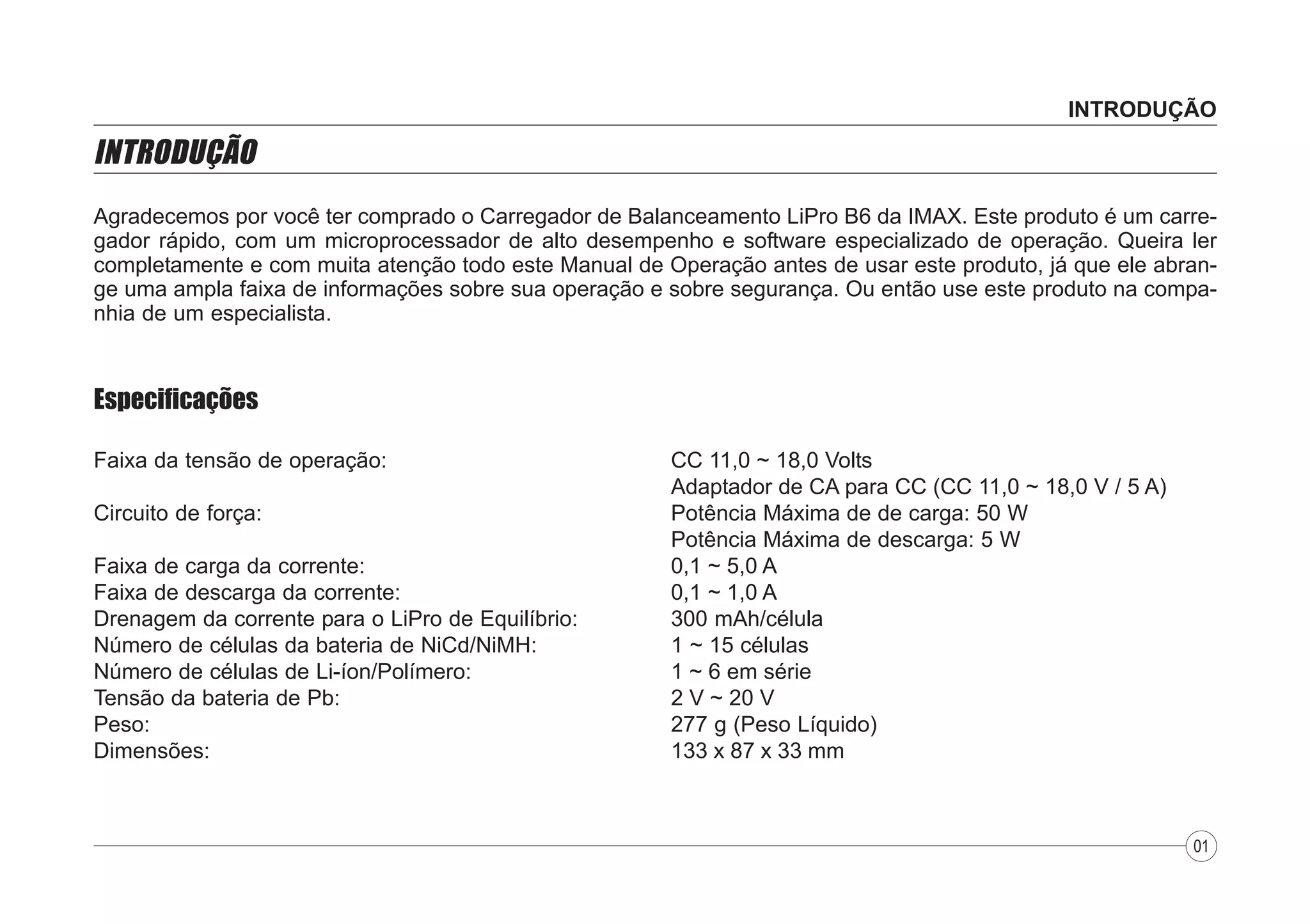

1. INTRODUÇÃO
INTRODUÇÃO
Agradecemos por você ter comprado o Carregador de Balanceamento LiPro B6 da IMAX. Este produto é um carregador rápido, com um microprocessador de alto desempenho e software especializado de operação. Queira ler
completamente e com muita atenção todo este Manual de Operação antes de usar este produto, já que ele abrange uma ampla faixa de informações sobre sua operação e sobre segurança. Ou então use este produto na companhia de um especialista.
Especificações
Faixa da tensão de operação:
Circuito de força:
Faixa de carga da corrente:
Faixa de descarga da corrente:
Drenagem da corrente para o LiPro de Equilíbrio:
Número de células da bateria de NiCd/NiMH:
Número de células de Li-íon/Polímero:
Tensão da bateria de Pb:
Peso:
Dimensões:
CC 11,0 ~ 18,0 Volts
Adaptador de CA para CC (CC 11,0 ~ 18,0 V / 5 A)
Potência Máxima de de carga: 50 W
Potência Máxima de descarga: 5 W
0,1 ~ 5,0 A
0,1 ~ 1,0 A
300 mAh/célula
1 ~ 15 células
1 ~ 6 em série
2 V ~ 20 V
277 g (Peso Líquido)
133 x 87 x 33 mm
01

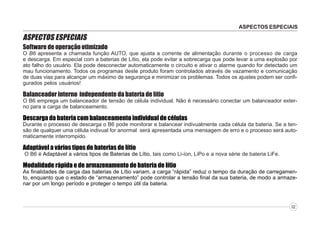

2. ASPECTOS ESPECIAIS
ASPECTOS ESPECIAIS
Software de operação otimizado
O B6 apresenta a chamada função AUTO, que ajusta a corrente de alimentação durante o processo de carga
e descarga. Em especial com a baterias de Lítio, ela pode evitar a sobrecarga que pode levar a uma explosão por
ato falho do usuário. Ela pode desconectar automaticamente o circuito e ativar o alarme quando for detectado um
mau funcionamento. Todos os programas deste produto foram controlados através de vazamento e comunicação
de duas vias para alcançar um máximo de segurança e minimizar os problemas. Todos os ajustes podem ser configurados pelos usuários!
Balanceador interno independente da bateria de lítio
O B6 emprega um balanceador de tensão de célula individual. Não é necessário conectar um balanceador externo para a carga de balanceamento.
Descarga da bateria com balanceamento individual de células
Durante o processo de descarga o B6 pode monitorar e balancear indivualmente cada célula da bateria. Se a tensão de qualquer uma célula indivual for anormal será apresentada uma mensagem de erro e o processo será automaticamente interrompido.
Adaptável a vários tipos de baterias de lítio
O B6 é Adaptável a vários tipos de Baterias de Lítio, tais como Li-íon, LiPo e a nova série de bateria LiFe.
Modalidade rápida e de armazenamento de bateria de lítio
As finalidades de carga das baterias de Lítio variam, a carga “rápida” reduz o tempo da duração de carregamento, enquanto que o estado de “armazenamento” pode controlar a tensão final da sua bateria, de modo a armazenar por um longo período e proteger o tempo útil da bateria.
02

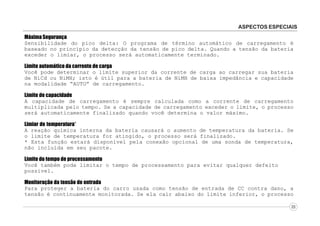

3. ASPECTOS ESPECIAIS
Máxima Segurança
Sensibilidade do pico delta: O programa de término automático de carregamento é
baseado no princípio da detecção da tensão de pico delta. Quando a tensão da bateria
exceder o limiar, o processo será automaticamente terminado.
Limite automático da corrente de carga
Você pode determinar o limite superior da corrente de carga ao carregar sua bateria
de NiCd ou NiMH; isto é útil para a bateria de NiMH de baixa impedância e capacidade
na modalidade “AUTO” de carregamento.
Limite de capacidade
A capacidade de carregamento é sempre calculada como a corrente de carregamento
multiplicada pelo tempo. Se a capacidade de carregamento exceder o limite, o processo
será automaticamente finalizado quando você determina o valor máximo.
Limiar de temperatura*
A reação química interna da bateria causará o aumento de temperatura da bateria. Se
o limite de temperatura for atingido, o processo será finalizado.
* Esta função estará disponível pela conexão opcional de uma sonda de temperatura,
não incluída em seu pacote.
Limite do tempo de processamento
Você também pode limitar o tempo de processamento para evitar qualquer defeito
possível.
Monitoração da tensão de entrada
Para proteger a bateria do carro usada como tensão de entrada de CC contra dano, a
tensão é continuamente monitorada. Se ela cair abaixo do limite inferior, o processo
03

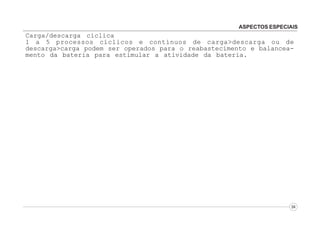

4. ASPECTOS ESPECIAIS
Carga/descarga cíclica
1 a 5 processos cíclicos e contínuos de carga>descarga ou de
descarga>carga podem ser operados para o reabastecimento e balanceamento da bateria para estimular a atividade da bateria.
04

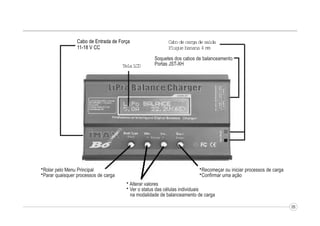

5. Cabo de Entrada de Força
11-18 V CC
Tela LCD
Rolar pelo Menu Principal
Parar quaisquer processos de carga
Cabo de carga de saída
Plugue banana 4 mm
Soquetes dos cabos de balanceamento
Portas JST-XH
Recomeçar ou iniciar processos de carga
Confirmar uma ação
Alterar valores
Ver o status das células individuais
na modalidade de balanceamento de carga
05

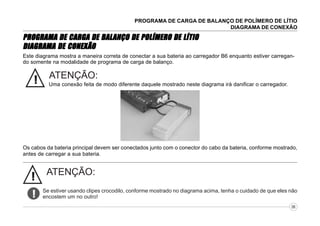

6. PROGRAMA DE CARGA DE BALANÇO DE POLÍMERO DE LÍTIO
DIAGRAMA DE CONEXÃO
BALANÇO
PROGRAMA DE CARGA DE BAL ANÇO DE POLÍMERO DE LÍTIO
CONEXÃO
DIAGRAMA DE CONEX ÃO
Este diagrama mostra a maneira correta de conectar a sua bateria ao carregador B6 enquanto estiver carregando somente na modalidade de programa de carga de balanço.
!
ATENÇÃO:
Uma conexão feita de modo diferente daquele mostrado neste diagrama irá danificar o carregador.
Os cabos da bateria principal devem ser conectados junto com o conector do cabo da bateria, conforme mostrado,
antes de carregar a sua bateria.
!
!
ATENÇÃO:
Se estiver usando clipes crocodilo, conforme mostrado no diagrama acima, tenha o cuidado de que eles não
encostem um no outro!
06

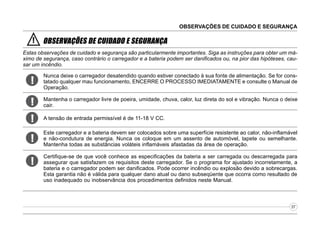

7. OBSERVAÇÕES DE CUIDADO E SEGURANÇA
!
OBSERVAÇÕES DE CUIDADO E SEGURANÇA
Estas observações de cuidado e segurança são particularmente importantes. Siga as instruções para obter um máximo de segurança, caso contrário o carregador e a bateria podem ser danificados ou, na pior das hipóteses, causar um incêndio.
!
Nunca deixe o carregador desatendido quando estiver conectado à sua fonte de alimentação. Se for constatado qualquer mau funcionamento, ENCERRE O PROCESSO IMEDIATAMENTE e consulte o Manual de
Operação.
!
Mantenha o carregador livre de poeira, umidade, chuva, calor, luz direta do sol e vibração. Nunca o deixe
cair.
!
A tensão de entrada permissível é de 11-18 V CC.
!
Este carregador e a bateria devem ser colocados sobre uma superfície resistente ao calor, não-inflamável
e não-condutura de energia. Nunca os coloque em um assento de automóvel, tapete ou semelhante.
Mantenha todas as substâncias voláteis inflamáveis afastadas da área de operação.
!
Certifique-se de que você conhece as especificações da bateria a ser carregada ou descarregada para
assegurar que satisfazem os requisitos deste carregador. Se o programa for ajustado incorretamente, a
bateria e o carregador podem ser danificados. Pode ocorrer incêndio ou explosão devido a sobrecargas.
Esta garantia não é válida para qualquer dano atual ou dano subseqüente que ocorra como resultado de
uso inadequado ou inobservância dos procedimentos definidos neste Manual.
07

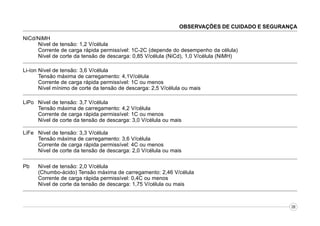

8. OBSERVAÇÕES DE CUIDADO E SEGURANÇA
NiCd/NiMH
Nível de tensão: 1,2 V/célula
Corrente de carga rápida permissível: 1C-2C (depende do desempenho da célula)
Nível de corte da tensão de descarga: 0,85 V/célula (NiCd), 1,0 V/célula (NiMH).
Li-íon Nível de tensão: 3,6 V/célula
Tensão máxima de carregamento: 4,1V/célula
Corrente de carga rápida permissível: 1C ou menos
Nível mínimo de corte da tensão de descarga: 2,5 V/célula ou mais.
LiPo Nível de tensão: 3,7 V/célula
Tensão máxima de carregamento: 4,2 V/célula
Corrente de carga rápida permissível: 1C ou menos
Nível de corte da tensão de descarga: 3,0 V/célula ou mais
LiFe Nível de tensão: 3,3 V/célula
Tensão máxima de carregamento: 3,6 V/célula
Corrente de carga rápida permissível: 4C ou menos
Nível de corte da tensão de descarga: 2,0 V/célula ou mais
Pb
Nível de tensão: 2,0 V/célula
(Chumbo-ácido) Tensão máxima de carregamento: 2,46 V/célula
Corrente de carga rápida permissível: 0,4C ou menos
Nível de corte da tensão de descarga: 1,75 V/célula ou mais
08

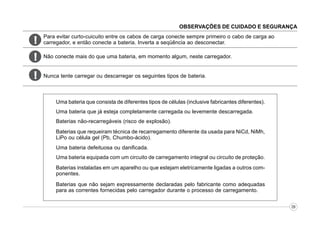

9. OBSERVAÇÕES DE CUIDADO E SEGURANÇA
!
Para evitar curto-cuicuito entre os cabos de carga conecte sempre primeiro o cabo de carga ao
carregador, e então conecte a bateria. Inverta a seqüência ao desconectar.
!
Não conecte mais do que uma bateria, em momento algum, neste carregador.
!
Nunca tente carregar ou descarregar os seguintes tipos de bateria.
Uma bateria que consista de diferentes tipos de células (inclusive fabricantes diferentes).
Uma bateria que já esteja completamente carregada ou levemente descarregada.
Baterias não-recarregáveis (risco de explosão).
Baterias que requeiram técnica de recarregamento diferente da usada para NiCd, NiMh,
LiPo ou célula gel (Pb, Chumbo-ácido).
Uma bateria defeituosa ou danificada.
Uma bateria equipada com um circuito de carregamento integral ou circuito de proteção.
Baterias instaladas em um aparelho ou que estejam eletricamente ligadas a outros componentes.
Baterias que não sejam expressamente declaradas pelo fabricante como adequadas
para as correntes fornecidas pelo carregador durante o processo de carregamento.
09
10. OBSERVAÇÕES DE CUIDADO E SEGURANÇA
!

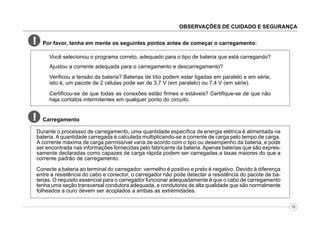

Por favor, tenha em mente os seguintes pontos antes de começar o carregamento:
Você selecionou o programa correto, adequado para o tipo de bateria que está carregando?
Ajustou a corrente adequada para o carregamento e descarregamento?
Verificou a tensão da bateria? Baterias de lítio podem estar ligadas em paralelo e em série,
isto é, um pacote de 2 células pode ser de 3,7 V (em paralelo) ou 7,4 V (em série).
Certificou-se de que todas as conexões estão firmes e estáveis? Certifique-se de que não
haja contatos intermitentes em qualquer ponto do circuito.
!
Carregamento
Durante o processso de carregamento, uma quantidade específica de energia elétrica é alimentada na
bateria. A quantidade carregada é calculada multiplicando-se a corrente de carga pelo tempo de carga.
A corrente máxima de carga permissível varia de acordo com o tipo ou desempenho da bateria, e pode
ser encontrada nas informações fornecidas pelo fabricante da bateria. Apenas baterias que são expressamente declaradas como capazes de carga rápida podem ser carregadas a taxas maiores do que a
corrente padrão de carregamento.
Conecte a bateria ao terminal do carregador: vermelho é positivo e preto é negativo. Devido à diferença
entre a resistência do cabo e conector, o carregador não pode detectar a resistência do pacote de baterias. O requisito essencial para o carregador funcionar adequadamente é que o cabo de carregamento
tenha uma seção transversal condutora adequada, e condutores de alta qualidade que são normalmente
folheados a ouro devem ser acoplados a ambas as extremidades.
10
11. OBSERVAÇÕES DE CUIDADO E SEGURANÇA

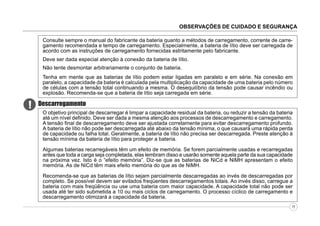

Consulte sempre o manual do fabricante da bateria quanto a métodos de carregamento, corrente de carregamento recomendada e tempo de carregamento. Especialmente, a bateria de lítio deve ser carregada de
acordo com as instruções de carregamento fornecidas estritamente pelo fabricante.
Deve ser dada especial atenção à conexão da bateria de lítio.
Não tente desmontar arbitrariamente o conjunto de bateria.
Tenha em mente que as baterias de lítio podem estar ligadas em paralelo e em série. Na conexão em
paralelo, a capacidade da bateria é calculada pela multiplicação da capacidade de uma bateria pelo número
de células com a tensão total continuando a mesma. O desequilíbrio da tensão pode causar incêndio ou
explosão. Recomenda-se que a bateria de lítio seja carregada em série.
!
Descarregamento
O objetivo principal de descarregar é limpar a capacidade residual da bateria, ou reduzir a tensão da bateria
até um nível definido. Deve ser dada a mesma atenção aos processos de descarregamento e carregamento.
A tensão final de descarregamento deve ser ajustada corretamente para evitar descarregamento profundo.
A bateria de lítio não pode ser descarregada até abaixo da tensão mínima, o que causará uma rápida perda
de capacidade ou falha total. Geralmente, a bateria de lítio não precisa ser descarregada. Preste atenção à
tensão mínima da bateria de lítio para proteger a bateria.
Algumas baterias recarregáveis têm um efeito de memória. Se forem parcialmente usadas e recarregadas
antes que toda a carga seja completada, elas lembram disso e usarão somente aquela parte da sua capacidade
na próxima vez. Isto é o “efeito memória”. Diz-se que as baterias de NiCd e NiMH apresentam o efeito
memória. As de NiCd têm mais efeito memória do que as de NiMH.
Recomenda-se que as baterias de lítio sejam parcialmente descarregadas ao invés de descarregadas por
completo. Se possível devem ser evitados freqüentes descarregamentos totais. Ao invés disso, carregue a
bateria com mais freqüência ou use uma bateria com maior capacidade. A capacidade total não pode ser
usada até ter sido submetida a 10 ou mais ciclos de carregamento. O processo cíclico de carregamento e
descarregamento otimizará a capacidade da bateria.
11

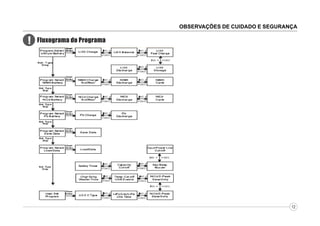

13. OBSERVAÇÕES DE CUIDADO E SEGURANÇA

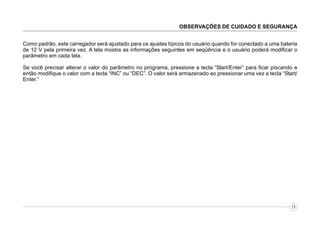

Como padrão, este carregador será ajustado para os ajustes típicos do usuário quando for conectado a uma bateria
de 12 V pela primeira vez. A tela mostra as informações seguintes em seqüência e o usuário poderá modificar o
parâmetro em cada tela.
Se você precisar alterar o valor do parâmetro no programa, pressione a tecla “Start/Enter” para ficar piscando e
então modifique o valor com a tecla “INC” ou “DEC”. O valor será armazenado ao pressionar uma vez a tecla “Start/
Enter.”
13

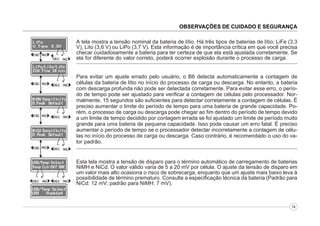

14. OBSERVAÇÕES DE CUIDADO E SEGURANÇA
A tela mostra a tensão nominal da bateria de lítio. Há três tipos de baterias de lítio: LiFe (3,3
V), LiIo (3,6 V) ou LiPo (3,7 V). Esta informação é de importância crítica em que você precisa
checar cuidadosamente a bateria para ter certeza de que ela está ajustada corretamente. Se
ela for diferente do valor correto, poderá ocorrer explosão durante o processo de carga.
Para evitar um ajuste errado pelo usuário, o B6 detecta automaticamente a contagem de
células da bateria de lítio no início do processo de carga ou descarga. No entanto, a bateria
com descarga profunda não pode ser detectada corretamente. Para evitar esse erro, o período de tempo pode ser ajustado para verificar a contagem de células pelo processador. Normalmente, 15 segundos são suficientes para detectar corretamente a contagem de células. É
preciso aumentar o limite do período de tempo para uma bateria de grande capacidade. Porém, o processo de carga ou descarga pode chegar ao fim dentro do período de tempo devido
a um limite de tempo decidido por contagem errada se foi ajustado um limite de período muito
grande para uma bateria de pequena capacidade. Isso pode causar um erro fatal. É preciso
aumentar o período de tempo se o processador detectar incorretamente a contagem de células no início do processo de carga ou descarga. Caso contrário, é recomendado o uso do valor padrão.
Esta tela mostra a tensão de disparo para o término automático de carregamento de baterias
NiMH e NiCd. O valor válido varia de 5 a 20 mV por célula. O ajuste da tensão de disparo em
um valor mais alto ocasiona o risco de sobrecarga, enquanto que um ajuste mais baixo leva à
possibilidade de término prematuro. Consulte a especificação técnica da bateria (Padrão para
NiCd: 12 mV; padrão para NiMH: 7 mV).
14

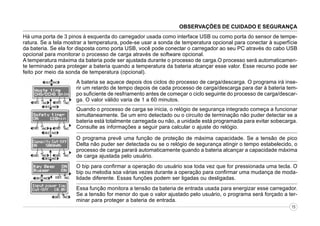

15. OBSERVAÇÕES DE CUIDADO E SEGURANÇA
Há uma porta de 3 pinos à esquerda do carregador usada como interface USB ou como porta do sensor de temperatura. Se a tela mostrar a temperatura, pode-se usar a sonda de temperatura opcional para conectar à superfície
da bateria. Se ela for disposta como porta USB, você pode conectar o carregador ao seu PC através do cabo USB
opcional para monitorar o processo de carga através de software opcional.
A temperatura máxima da bateria pode ser ajustada durante o processo de carga.O processo será automaticamente terminado para proteger a bateria quando a temperatura da bateria alcançar esse valor. Esse recurso pode ser
feito por meio da sonda de temperatura (opcional).
A bateria se aquece depois dos ciclos do processo de carga/descarga. O programa irá inserir um retardo de tempo depois de cada processo de carga/descarga para dar à bateria tempo suficiente de resfriamento antes de começar o ciclo seguinte do processo de carga/descarga. O valor válido varia de 1 a 60 minutos.
Quando o processo de carga se inicia, o relógio de segurança integrado começa a funcionar
simultaneamente. Se um erro detectado ou o circuito de terminação não puder detectar se a
bateria está totalmente carregada ou não, a unidade está programada para evitar sobecarga.
Consulte as informações a seguir para calcular o ajuste do relógio.
O programa prevê uma função de proteção de máxima capacidade. Se a tensão de pico
Delta não puder ser detectada ou se o relógio de segurança atingir o tempo estabelecido, o
processo de carga parará automaticamente quando a bateria alcançar a capacidade máxima
de carga ajustada pelo usuário.
O bip para confirmar a operação do usuário soa toda vez que for pressionada uma tecla. O
bip ou melodia soa várias vezes durante a operação para confirmar uma mudança de modalidade diferente. Essas funções podem ser ligadas ou desligadas.
Essa função monitora a tensão da bateria de entrada usada para energizar esse carregador.
Se a tensão for menor do que o valor ajustado pelo usuário, o programa será forçado a terminar para proteger a bateria de entrada.
15

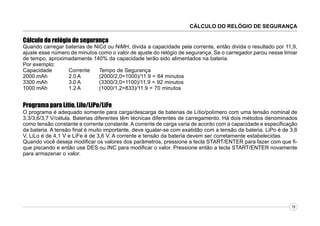

16. CÁLCULO DO RELÓGIO DE SEGURANÇA
Cálculo do relógio de segurança
Quando carregar baterias de NiCd ou NiMH, divida a capacidade pela corrente, então divida o resultado por 11,9,
ajuste esse número de minutos como o valor de ajuste do relógio de segurança. Se o carregador parou nesse limiar
de tempo, aproximadamente 140% da capacidade terão sido alimentados na bateria.
Por exemplo:
Capacidade
Corrente
Tempo de Segurança
2000 mAh
2.0 A
(2000/2,0=1000)/11.9 = 84 minutos
3300 mAh
3.0 A
(3300/3,0=1100)/11.9 = 92 minutos
1000 mAh
1.2 A
(1000/1,2=833)/11.9 = 70 minutos
Programa para Lítio, Lilo/LiPo/LiFe
O programa é adequado somente para carga/descarga de baterias de Lítio/polímero com uma tensão nominal de
3,3/3,6/3,7 V/célula. Baterias diferentes têm técnicas diferentes de carregamento. Há dois métodos denominados
como tensão constante e corrente constante. A corrente de carga varia de acordo com a capacidade e especificação
da bateria. A tensão final é muito importante, deve igualar-se com exatidão com a tensão da bateria. LiPo é de 3,6
V, LiLo é de 4,1 V e LiFe é de 3,6 V. A corrente e tensão da bateria devem ser corretamente estabelecidas.
Quando você deseja modificar os valores dos parâmetros, pressione a tecla START/ENTER para fazer com que fique piscando e então use DES ou INC para modificar o valor. Pressione então a tecla START/ENTER novamente
para armazenar o valor.
16
17. CARGA DA BATERIA DE LÍTIO
Carga da bateria de lítio
O lado esquerdo da primeira linha mostra o tipo de bateria escolhida. O valor à esquerda na
segunda linha do carregador é a corrente ajustada do usuário. Depois de ajustar a corrente
e tensão, pressione a tecla START/ENTER por mais de 3 segundos para iniciar o processo
(Corrente de carga: 0,1-5,0 A, tensão: 1-5 V).
Esta tela mostra o número de células que você estabelece e que o processador detecta. “R”
mostra o número de células detectadas pelo carregador e “S” é o número de células
estabelecidas por você na tela anterior. Se ambos os números forem idênticos você pode começar a carregar pressionando a tecla START/ENTER. Se não forem, pressione a tecla
BATT TYPE/STOP para voltar à tela anterior para cuidadosamente verificar o número de
células da bateria antes de continuar.
Esta tela mostra o estado em tempo real durante o processo de carga. Pressione a tecla
BATT TYPE/STOP uma vez para interromper o processo de carga.
Carga da bateria de lítio na modalidade de balanceamento
Esta função serve para o balanceamento da tensão das células de bateria de Lítio-polímero durante o carregamento. Na modalidade de balanceamento, a bateria precisa ter um cabo de balanceamento para se conectar à porta
individual no lado direito do carregador. E você precisa conectar o plugue de saída da bateria à saída do carregador.
A carga nessa modalidade é diferente das modalidades normais, porque o processador interno monitora a tensão
de cada célula indiviual e controla a corrente de entrada alimentada a cada célula para normalizar a tensão.
17

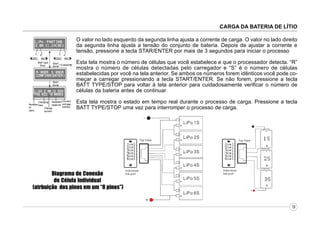

18. CARGA DA BATERIA DE LÍTIO
O valor no lado esquerdo da segunda linha ajusta a corrente de carga. O valor no lado direito
da segunda linha ajusta a tensão do conjunto de bateria. Depois de ajustar a corrente e
tensão, pressione a tecla STAR/ENTER por mais de 3 segundos para iniciar o processo
Esta tela mostra o número de células que você estabelece e que o processador detecta. “R”
mostra o número de células detectadas pelo carregador e “S” é o número de células
estabelecidas por você na tela anterior. Se ambos os números forem idênticos você pode começar a carregar pressionando a tecla START/ENTER. Se não forem, pressione a tecla
BATT TYPE/STOP para voltar à tela anterior para cuidadosamente verificar o número de
células da bateria antes de continuar.
Esta tela mostra o estado em tempo real durante o processo de carga. Pressione a tecla
BATT TYPE/STOP uma vez para interromper o processo de carga.
Diagrama de Conexão
de Célula Individual
(atrbuição dos pinos em um “8 pinos”)
18

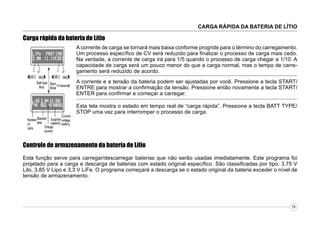

19. CARGA RÁPIDA DA BATERIA DE LÍTIO
Carga rápida da bateria de Lítio
A corrente de carga se tornará mais baixa conforme progride para o término do carregamento.
Um processo específico de CV será reduzido para finalizar o processo de carga mais cedo.
Na verdade, a corrente de carga irá para 1/5 quando o processo de carga chegar a 1/10. A
capacidade de carga será um pouco menor do que a carga normal, mas o tempo de carregamento será reduzido de acordo.
A corrente e a tensão da bateria podem ser ajustadas por você. Pressione a tecla START/
ENTRE para mostrar a confirmação da tensão. Pressione então novamente a tecla START/
ENTER para confirmar e começar a carregar.
Esta tela mostra o estado em tempo real de “carga rápida”. Pressione a tecla BATT TYPE/
STOP uma vez para interromper o processo de carga.
Controle de armazenamento da bateria de Lítio
Esta função serve para carregar/descarregar baterias que não serão usadas imediatamente. Este programa foi
projetado para a carga e descarga de baterias com estado original específico. São classificadas por tipo: 3,75 V
Lilo, 3,85 V Lipo e 3,3 V LiFe. O programa começará a descarga se o estado original da bateria exceder o nível de
tensão de armazenamento.
19

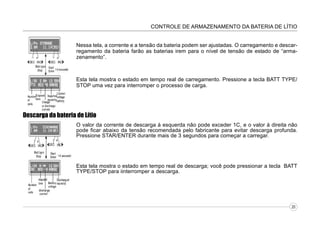

20. CONTROLE DE ARMAZENAMENTO DA BATERIA DE LÍTIO
Nessa tela, a corrente e a tensão da bateria podem ser ajustadas. O carregamento e descarregamento da bateria farão as baterias irem para o nível de tensão de estado de “armazenamento”.
Esta tela mostra o estado em tempo real de carregamento. Pressione a tecla BATT TYPE/
STOP uma vez para interromper o processo de carga.
Descarga da bateria de Lítio
O valor da corrente de descarga à esquerda não pode exceder 1C, e o valor à direita não
pode ficar abaixo da tensão recomendada pelo fabricante para evitar descarga profunda.
Pressione STAR/ENTER durante mais de 3 segundos para começar a carregar.
Esta tela mostra o estado em tempo real de descarga; você pode pressionar a tecla BATT
TYPE/STOP para iinterromper a descarga.
20

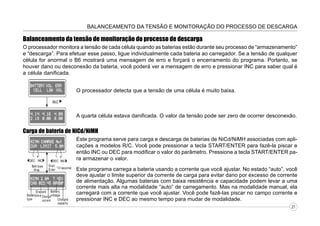

21. BALANCEAMENTO DA TENSÃO E MONITORAÇÃO DO PROCESSO DE DESCARGA
Balanceamento da tensão de monitoração do processo de descarga
O processador monitora a tensão de cada célula quando as baterias estão durante seu processo de “armazenamento”
e “descarga”. Para efetuar esse passo, ligue individualmente cada bateria ao carregador. Se a tensão de qualquer
célula for anormal o B6 mostrará uma mensagem de erro e forçará o encerramento do programa. Portanto, se
houver dano ou desconexão da bateria, você poderá ver a mensagem de erro e pressionar INC para saber qual é
a célula danificada.
O processador detecta que a tensão de uma célula é muito baixa.
A quarta célula estava danificada. O valor da tensão pode ser zero de ocorrer desconexão.
Carga de bateria de NiCd/NiMH
Este programa serve para carga e descarga de baterias de NiCd/NiMH associadas com aplicações a modelos R/C. Você pode pressionar a tecla START/ENTER para fazê-la piscar e
então INC ou DEC para modificar o valor do parâmetro. Pressione a tecla START/ENTER para armazenar o valor.
Este programa carrega a bateria usando a corrente que você ajustar. No estado “auto”, você
deve ajustar o limite superior da corrente de carga para evitar dano por excesso de corrente
de alimentação. Algumas baterias com baixa resistência e capacidade podem levar a uma
corrente mais alta na modalidade “auto” de carregamento. Mas na modalidade manual, ela
carregará com a corrente que você ajustar. Você pode fazê-las piscar no campo corrente e
pressionar INC e DEC ao mesmo tempo para mudar de modalidade.
21

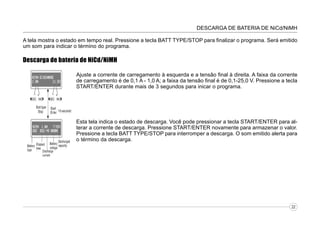

22. DESCARGA DE BATERIA DE NiCd/NiMH
A tela mostra o estado em tempo real. Pressione a tecla BATT TYPE/STOP para finalizar o programa. Será emitido
um som para indicar o término do programa.
Descarga de bateria de NiCd/NiMH
Ajuste a corrente de carregamento à esquerda e a tensão final à direita. A faixa da corrente
de carregamento é de 0,1 A - 1,0 A; a faixa da tensão final é de 0,1-25,0 V. Pressione a tecla
START/ENTER durante mais de 3 segundos para inicar o programa.
Esta tela indica o estado de descarga. Você pode pressionar a tecla START/ENTER para alterar a corrente de descarga. Pressione START/ENTER novamente para armazenar o valor.
Pressione a tecla BATT TYPE/STOP para interromper a descarga. O som emitido alerta para
o término da descarga.
22
23. CICLO DE CARGA/DESCARGA E DESCARGA/CARGA DE BATERIA DE NiCd/NiMH
Ciclo de carga/descarga e descarga/carga de bateria de NiCd/NiMH
Você pode ajustar a seqüência à esquerda e o número de ciclos à direita. Você pode balancear, reabastecer e interromper o processo da bateria com esta função. Você pode acertar
um procedimento temporário de resfriamento no ajuste do usuário. A faixa do número de ciclos é de 1-5.
Pressione a tecla BATT TYPE/STOP para interromper o programa; você pode pressionar a
tecla START/ENTER para alterar a corrente de carregamento. O som indica o término do
programa.
Quando se aproximar do término, você pode ver a capacidade da bateria sendo carregada
ou descarregada. Você pode pressionar a tecla INC ou DEC pata mostrar o resultado de
cada ciclo.
Programa de bateria de Pb (chumbo-ácido sulfúrico)
Este programa é adequado somente para carregar bateria de Pb (chumbo-ácido) com tensão nominal de 2 a 20 V.
A bateria de Pb (chumbo-ácido) é completamente diferente da bateria de NiCd/NiMH. Estas baterias somente
podem fornecer corrente mais baixa em comparação com a sua capacidade. A mesma restrição se aplica ao processo de carregamento. Conseqüentemente, a corrente de carga ideal pode ser somente de 1/10 da capacidade.
A bateria de Pb não pode ser usada para carga rápida; siga as instruções fornecidas pelo fabricante da bateria.
Você pode pressionar a tecla START/ENTER para fazê-la piscar e alterar o valor dos parâmetros usando as teclas
INC ou DEC. Pressione a tecla START/ENTER para armazenar o valor.
23

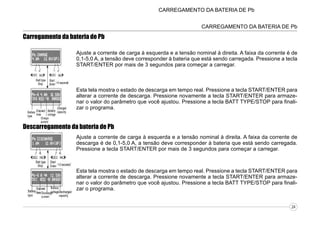

24. CARREGAMENTO DA BATERIA DE Pb
CARREGAMENTO DA BATERIA DE Pb
Carregamento da bateria de Pb
Ajuste a corrente de carga à esquerda e a tensão nominal à direita. A faixa da corrente é de
0,1-5,0 A, a tensão deve corresponder à bateria que está sendo carregada. Pressione a tecla
START/ENTER por mais de 3 segundos para começar a carregar.
Esta tela mostra o estado de descarga em tempo real. Pressione a tecla START/ENTER para
alterar a corrente de descarga. Pressione novamente a tecla START/ENTER para armazenar o valor do parâmetro que você ajustou. Pressione a tecla BATT TYPE/STOP para finalizar o programa.
Descarregamento da bateria de Pb
Ajuste a corrente de carga à esquerda e a tensão nominal à direita. A faixa da corrente de
descarga é de 0,1-5,0 A, a tensão deve corresponder à bateria que está sendo carregada.
Pressione a tecla START/ENTER por mais de 3 segundos para começar a carregar.
Esta tela mostra o estado de descarga em tempo real. Pressione a tecla START/ENTER para
alterar a corrente de descarga. Pressione novamente a tecla START/ENTER para armazenar o valor do parâmetro que você ajustou. Pressione a tecla BATT TYPE/STOP para finalizar o programa.
24

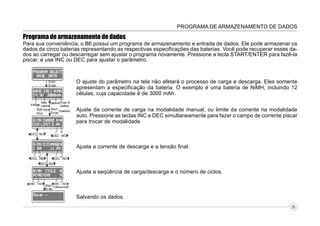

25. PROGRAMA DE ARMAZENAMENTO DE DADOS
Programa de armazenamento de dados
Para sua conveniência, o B6 possui um programa de armazenamento e entrada de dados. Ele pode armazenar os
dados de cinco baterias representando as respectivas especificações das baterias. Você pode recuperar esses dados ao carregar ou descarregar sem ajustar o programa novamente. Pressione a tecla START/ENTER para fazê-la
piscar, e use INC ou DEC para ajustar o parâmetro.
O ajuste do parâmetro na tela não afetará o processo de carga e descarga. Eles somente
apresentam a especificação da bateria. O exemplo é uma bateria de NiMH, incluindo 12
células, cuja capacidade é de 3000 mAh.
Ajuste da corrente de carga na modalidade manual, ou limite da corrente na modalidade
auto. Pressione as teclas INC e DEC simultaneamente para fazer o campo de corrente piscar
para trocar de modalidade.
Ajusta a corrente de descarga e a tensão final.
Ajusta a seqüência de carga/descarga e o número de ciclos.
Salvando os dados.
25

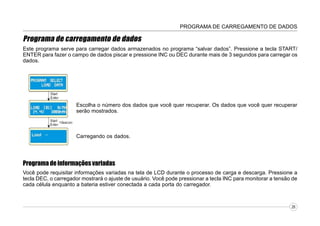

26. PROGRAMA DE CARREGAMENTO DE DADOS
Programa de carregamento de dados
Este programa serve para carregar dados armazenados no programa “salvar dados”. Pressione a tecla START/
ENTER para fazer o campo de dados piscar e pressione INC ou DEC durante mais de 3 segundos para carregar os
dados.
Escolha o número dos dados que você quer recuperar. Os dados que você quer recuperar
serão mostrados.
Carregando os dados.
Programa de informações variadas
Você pode requisitar informações variadas na tela de LCD durante o processo de carga e descarga. Pressione a
tecla DEC, o carregador mostrará o ajuste de usuário. Você pode pressionar a tecla INC para monitorar a tensão de
cada célula enquanto a bateria estiver conectada a cada porta do carregador.
26

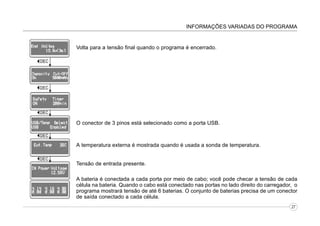

27. INFORMAÇÕES VARIADAS DO PROGRAMA
Volta para a tensão final quando o programa é encerrado.
O conector de 3 pinos está selecionado como a porta USB.
A temperatura externa é mostrada quando é usada a sonda de temperatura.
Tensão de entrada presente.
A bateria é conectada a cada porta por meio de cabo; você pode checar a tensão de cada
célula na bateria. Quando o cabo está conectado nas portas no lado direito do carregador, o
programa mostrará tensão de até 6 baterias. O conjunto de baterias precisa de um conector
de saída conectado a cada célula.
27

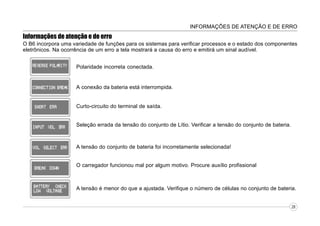

28. INFORMAÇÕES DE ATENÇÃO E DE ERRO
Informações de atenção e de erro
O B6 incorpora uma variedade de funções para os sistemas para verificar processos e o estado dos componentes
eletrônicos. Na ocorrência de um erro a tela mostrará a causa do erro e emitirá um sinal audível.
Polaridade incorreta conectada.
A conexão da bateria está interrompida.
Curto-circuito do terminal de saída.
Seleção errada da tensão do conjunto de Lítio. Verificar a tensão do conjunto de bateria.
A tensão do conjunto de bateria foi incorretamente selecionada!
O carregador funcionou mal por algum motivo. Procure auxílio profissional
A tensão é menor do que a ajustada. Verifique o número de células no conjunto de bateria.
28
29. INFORMAÇÕES DE ATENÇÃO E DE ERRO
Informações de atenção e de erro
A tensão é maior do que a ajustada. Verifique o número de células no conjunto de bateria.
A tensão de uma célula no conjunto de bateria é muito baixa; verifique a tensão de cada
célula.
A tensão de uma célula no conjunto de bateria é muito alta; verifique a tensão de cada célula.
Detectada conexão errada do conector; verifique o conector e o cabo.
A temperatura interna está muito alta, faça resfriamento.
O processador não pode controlar a corrente de alimentação, faça o conserto.
29

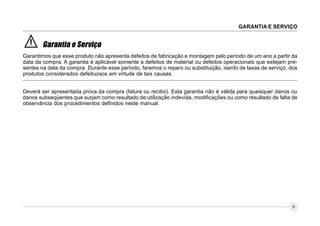

30. GARANTIA E SERVIÇO
!
Garantia e Serviço
Garantimos que esse produto não apresenta defeitos de fabricação e montagem pelo período de um ano a partir da
data da compra. A garantia é aplicável somente a defeitos de material ou defeitos operacionais que estejam presentes na data da compra. Durante esse período, faremos o reparo ou substituição, isento de taxas de serviço, dos
produtos considerados defeituosos em virtude de tais causas.
Deverá ser apresentada prova da compra (fatura ou recibo). Esta garantia não é válida para quaisquer danos ou
danos subseqüentes que surjam como resultado de utilização indevida, modificações ou como resultado de falta de
observância dos procedimentos definidos neste manual.
30
