1. SNMP
(Simple Network Management Protocol)
UFRJ
Redes de Computadores I
Engenharia de Controle e Automação
Alexandre Seixas
Gustavo Matos
Ingrid Antunes
Raphael Cota

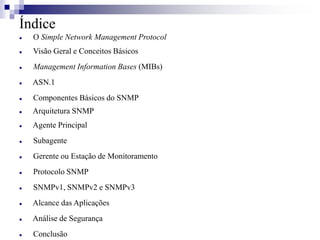

2. Índice
 O Simple Network Management Protocol
 Visão Geral e Conceitos Básicos
 Management Information Bases (MIBs)
 ASN.1
 Componentes Básicos do SNMP
 Arquitetura SNMP
 Agente Principal
 Subagente
 Gerente ou Estação de Monitoramento
 Protocolo SNMP
 SNMPv1, SNMPv2 e SNMPv3
 Alcance das Aplicações
 Análise de Segurança
 Conclusão

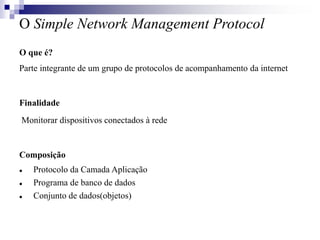

3. O Simple Network Management Protocol
O que é?
Parte integrante de um grupo de protocolos de acompanhamento da internet
Finalidade
Monitorar dispositivos conectados à rede
Composição
 Protocolo da Camada Aplicação
 Programa de banco de dados
 Conjunto de dados(objetos)

4. O Simple Network Management Protocol

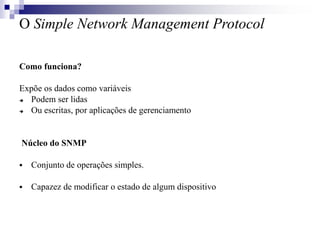

Como funciona?
Expõe os dados como variáveis
 Podem ser lidas
 Ou escritas, por aplicações de gerenciamento
Núcleo do SNMP
 Conjunto de operações simples.
 Capazez de modificar o estado de algum dispositivo

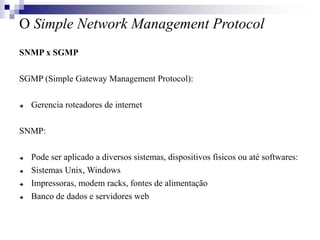

5. O Simple Network Management Protocol
SNMP x SGMP
SGMP (Simple Gateway Management Protocol):
 Gerencia roteadores de internet
SNMP:
 Pode ser aplicado a diversos sistemas, dispositivos físicos ou até softwares:
 Sistemas Unix, Windows
 Impressoras, modem racks, fontes de alimentação
 Banco de dados e servidores web

6. O Simple Network Management Protocol

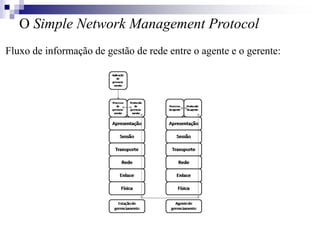

Fluxo de informação de gestão de rede entre o agente e o gerente:

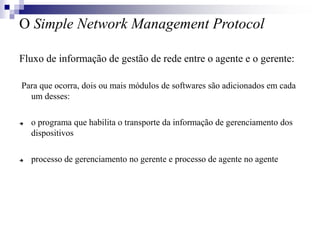

7. O Simple Network Management Protocol
Fluxo de informação de gestão de rede entre o agente e o gerente:
Para que ocorra, dois ou mais módulos de softwares são adicionados em cada
um desses:
 o programa que habilita o transporte da informação de gerenciamento dos
dispositivos
 processo de gerenciamento no gerente e processo de agente no agente

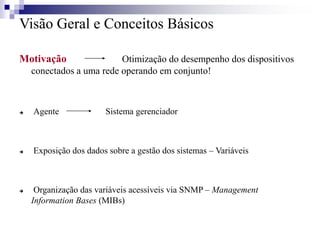

8. Visão Geral e Conceitos Básicos
Motivação Otimização do desempenho dos dispositivos
conectados a uma rede operando em conjunto!
 Agente Sistema gerenciador
 Exposição dos dados sobre a gestão dos sistemas – Variáveis
 Organização das variáveis acessíveis via SNMP – Management
Information Bases (MIBs)

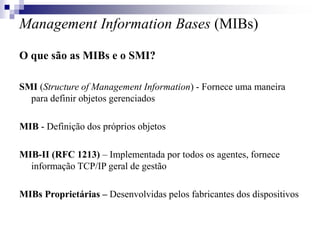

9. Management Information Bases (MIBs)
O que são as MIBs e o SMI?
SMI (Structure of Management Information) - Fornece uma maneira
para definir objetos gerenciados
MIB - Definição dos próprios objetos
MIB-II (RFC 1213) – Implementada por todos os agentes, fornece
informação TCP/IP geral de gestão
MIBs Proprietárias – Desenvolvidas pelos fabricantes dos dispositivos

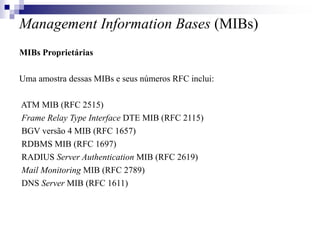

10. Management Information Bases (MIBs)
MIBs Proprietárias
Uma amostra dessas MIBs e seus números RFC inclui:
ATM MIB (RFC 2515)
Frame Relay Type Interface DTE MIB (RFC 2115)
BGV versão 4 MIB (RFC 1657)
RDBMS MIB (RFC 1697)
RADIUS Server Authentication MIB (RFC 2619)
Mail Monitoring MIB (RFC 2789)
DNS Server MIB (RFC 1611)

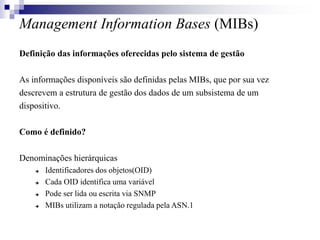

11. Management Information Bases (MIBs)
Definição das informações oferecidas pelo sistema de gestão
As informações disponíveis são definidas pelas MIBs, que por sua vez
descrevem a estrutura de gestão dos dados de um subsistema de um
dispositivo.
Como é definido?
Denominações hierárquicas
 Identificadores dos objetos(OID)
 Cada OID identifica uma variável
 Pode ser lida ou escrita via SNMP
 MIBs utilizam a notação regulada pela ASN.1

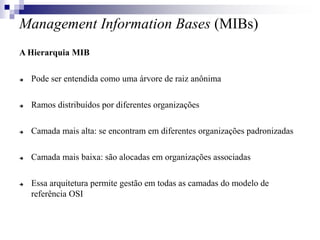

12. Management Information Bases (MIBs)
A Hierarquia MIB
 Pode ser entendida como uma árvore de raiz anônima
 Ramos distribuídos por diferentes organizações
 Camada mais alta: se encontram em diferentes organizações padronizadas
 Camada mais baixa: são alocadas em organizações associadas
 Essa arquitetura permite gestão em todas as camadas do modelo de
referência OSI

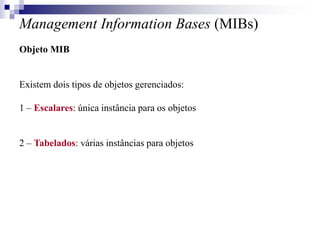

13. Management Information Bases (MIBs)
Objeto MIB
Existem dois tipos de objetos gerenciados:
1 – Escalares: única instância para os objetos
2 – Tabelados: várias instâncias para objetos

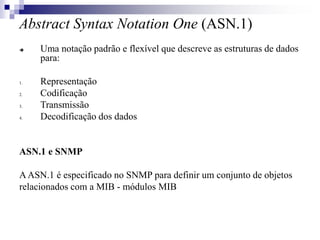

14. Abstract Syntax Notation One (ASN.1)
 Uma notação padrão e flexível que descreve as estruturas de dados
para:
1. Representação
2. Codificação
3. Transmissão
4. Decodificação dos dados
ASN.1 e SNMP
AASN.1 é especificado no SNMP para definir um conjunto de objetos
relacionados com a MIB - módulos MIB

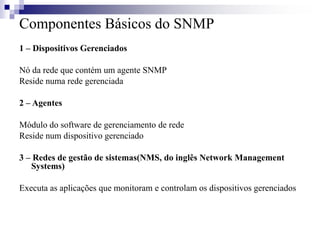

15. Componentes Básicos do SNMP
1 – Dispositivos Gerenciados
Nó da rede que contém um agente SNMP
Reside numa rede gerenciada
2 – Agentes
Módulo do software de gerenciamento de rede
Reside num dispositivo gerenciado
3 – Redes de gestão de sistemas(NMS, do inglês Network Management
Systems)
Executa as aplicações que monitoram e controlam os dispositivos gerenciados

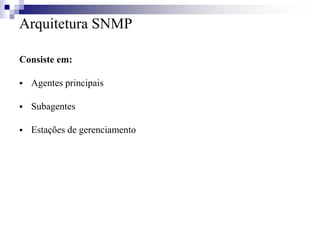

16. Arquitetura SNMP
Consiste em:
 Agentes principais
 Subagentes
 Estações de gerenciamento

17. Arquitetura SNMP

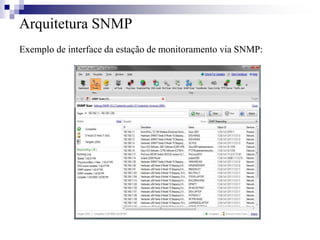

Exemplo de interface da estação de monitoramento via SNMP:

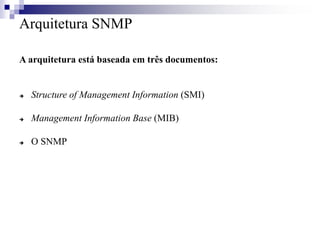

18. Arquitetura SNMP
A arquitetura está baseada em três documentos:
 Structure of Management Information (SMI)
 Management Information Base (MIB)
 O SNMP

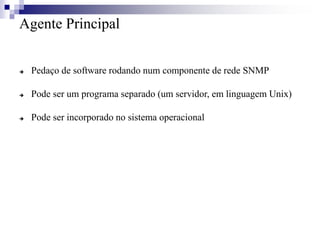

19. Agente Principal
 Pedaço de software rodando num componente de rede SNMP
 Pode ser um programa separado (um servidor, em linguagem Unix)
 Pode ser incorporado no sistema operacional

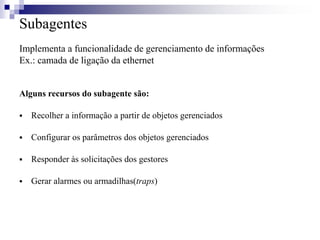

20. Subagentes
Implementa a funcionalidade de gerenciamento de informações
Ex.: camada de ligação da ethernet
Alguns recursos do subagente são:
 Recolher a informação a partir de objetos gerenciados
 Configurar os parâmetros dos objetos gerenciados
 Responder às solicitações dos gestores
 Gerar alarmes ou armadilhas(traps)

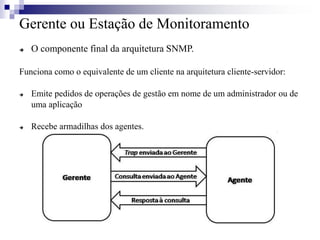

21. Gerente ou Estação de Monitoramento
 O componente final da arquitetura SNMP.
Funciona como o equivalente de um cliente na arquitetura cliente-servidor:
 Emite pedidos de operações de gestão em nome de um administrador ou de
uma aplicação
 Recebe armadilhas dos agentes.

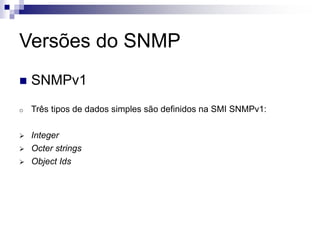

22. Versões do SNMP
 SNMPv1
o Três tipos de dados simples são definidos na SMI SNMPv1:
 Integer
 Octer strings
 Object Ids

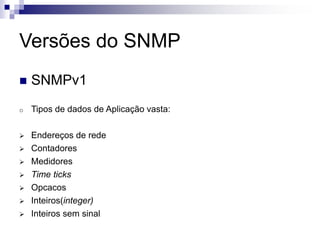

23. Versões do SNMP
 SNMPv1
o Tipos de dados de Aplicação vasta:
 Endereços de rede
 Contadores
 Medidores
 Time ticks
 Opcacos
 Inteiros(integer)
 Inteiros sem sinal

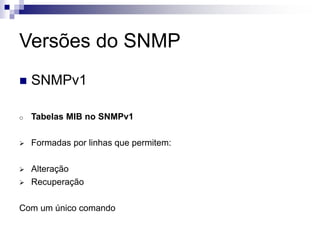

24. Versões do SNMP
 SNMPv1
o Tabelas MIB no SNMPv1
 Formadas por linhas que permitem:
 Alteração
 Recuperação
Com um único comando

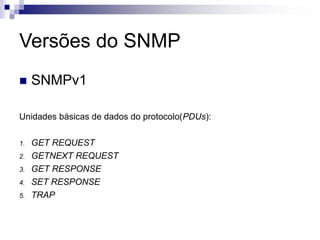

25. Versões do SNMP
 SNMPv1
Unidades básicas de dados do protocolo(PDUs):
1. GET REQUEST
2. GETNEXT REQUEST
3. GET RESPONSE
4. SET RESPONSE
5. TRAP

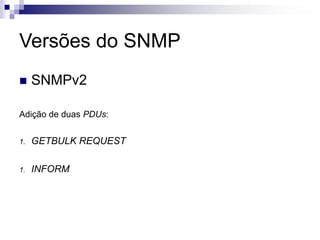

26. Versões do SNMP
 SNMPv2
Adição de duas PDUs:
1. GETBULK REQUEST
1. INFORM

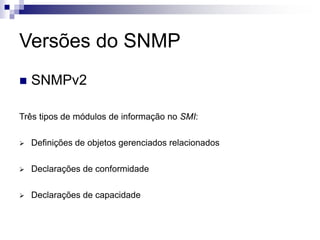

27. Versões do SNMP
 SNMPv2
Três tipos de módulos de informação no SMI:
 Definições de objetos gerenciados relacionados
 Declarações de conformidade
 Declarações de capacidade

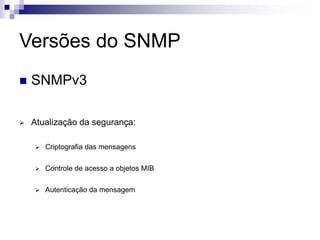

28. Versões do SNMP
 SNMPv3
 Atualização da segurança:
 Criptografia das mensagens
 Controle de acesso a objetos MIB
 Autenticação da mensagem

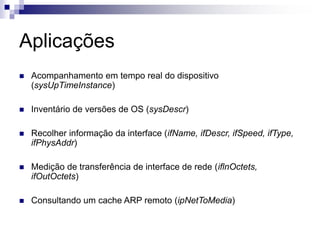

29. Aplicações
 Acompanhamento em tempo real do dispositivo
(sysUpTimeInstance)
 Inventário de versões de OS (sysDescr)
 Recolher informação da interface (ifName, ifDescr, ifSpeed, ifType,
ifPhysAddr)
 Medição de transferência de interface de rede (iflnOctets,
ifOutOctets)
 Consultando um cache ARP remoto (ipNetToMedia)

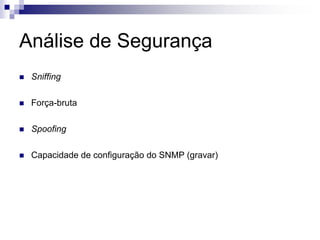

30. Análise de Segurança
 Sniffing
 Força-bruta
 Spoofing
 Capacidade de configuração do SNMP (gravar)

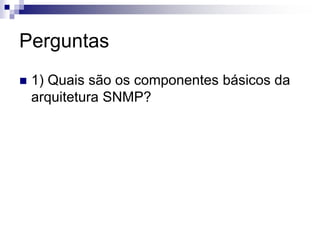

31. Perguntas
 1) Quais são os componentes básicos da
arquitetura SNMP?

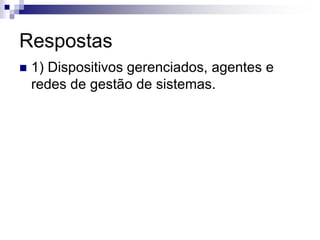

32. Respostas
 1) Dispositivos gerenciados, agentes e
redes de gestão de sistemas.

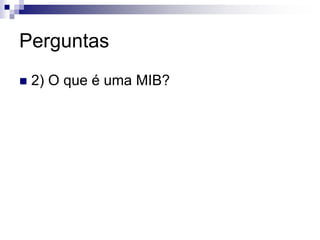

33. Perguntas
 2) O que é uma MIB?

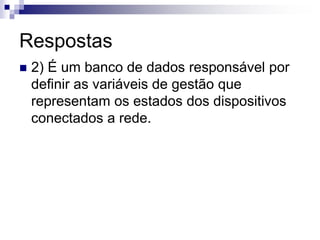

34. Respostas
 2) É um banco de dados responsável por
definir as variáveis de gestão que
representam os estados dos dispositivos
conectados a rede.

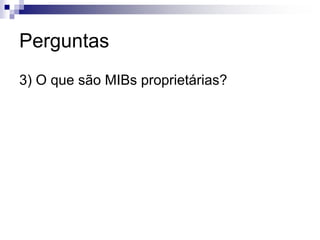

35. Perguntas
3) O que são MIBs proprietárias?

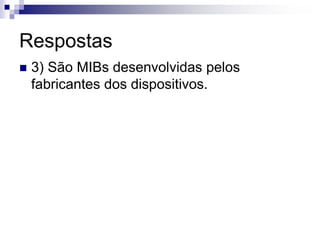

36. Respostas
 3) São MIBs desenvolvidas pelos
fabricantes dos dispositivos.

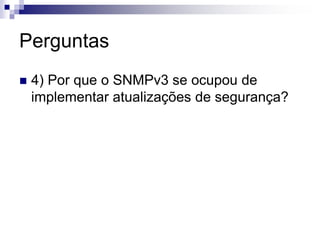

37. Perguntas
 4) Por que o SNMPv3 se ocupou de
implementar atualizações de segurança?

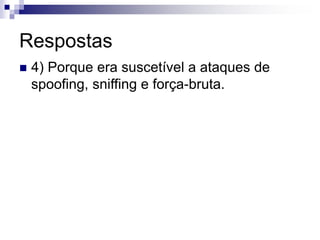

38. Respostas
 4) Porque era suscetível a ataques de
spoofing, sniffing e força-bruta.

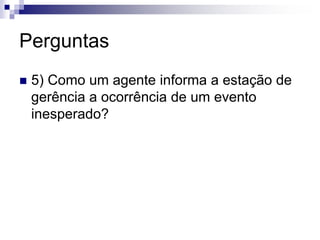

39. Perguntas
 5) Como um agente informa a estação de
gerência a ocorrência de um evento
inesperado?

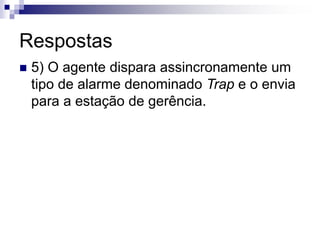

40. Respostas
 5) O agente dispara assincronamente um
tipo de alarme denominado Trap e o envia
para a estação de gerência.

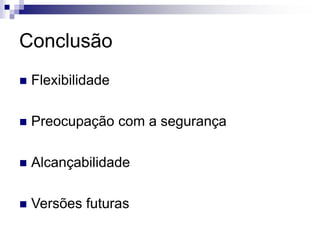

41. Conclusão
 Flexibilidade
 Preocupação com a segurança
 Alcançabilidade
 Versões futuras
