1. Protocolo SNMP
Aluno: Anderson Ochner
Professor: Sergio R. Villareal
Disciplina: Redes II

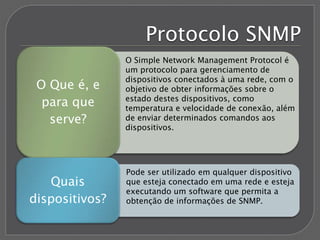

2. Protocolo SNMP
O Que é, e
para que
serve?
Quais
dispositivos?
O Simple Network Management Protocol é
um protocolo para gerenciamento de
dispositivos conectados à uma rede, com o
objetivo de obter informações sobre o
estado destes dispositivos, como
temperatura e velocidade de conexão, além
de enviar determinados comandos aos
dispositivos.
Pode ser utilizado em qualquer dispositivo
que esteja conectado em uma rede e esteja
executando um software que permita a
obtenção de informações de SNMP.

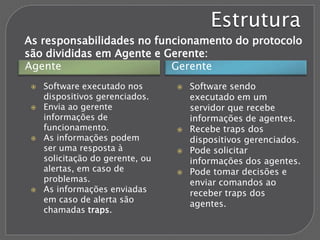

3. Estrutura
Agente Gerente
 Software executado nos
dispositivos gerenciados.
 Envia ao gerente
informações de
funcionamento.
 As informações podem
ser uma resposta à
solicitação do gerente, ou
alertas, em caso de
problemas.
 As informações enviadas
em caso de alerta são
chamadas traps.
 Software sendo
executado em um
servidor que recebe
informações de agentes.
 Recebe traps dos
dispositivos gerenciados.
 Pode solicitar
informações dos agentes.
 Pode tomar decisões e
enviar comandos ao
receber traps dos
agentes.
As responsabilidades no funcionamento do protocolo
são divididas em Agente e Gerente:

4. Funcionamento
Gerente Agente
Envia trap ao gerente
Retorna resposta da consulta
Solicita Informações ao Agente

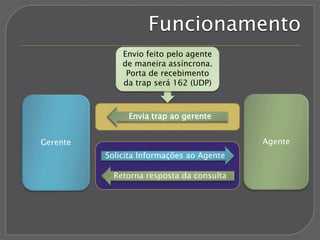

5. Funcionamento
Gerente Agente
Envia trap ao gerente
Retorna resposta da consulta
Solicita Informações ao Agente
Envio feito pelo agente
de maneira assíncrona.
Porta de recebimento
da trap será 162 (UDP)

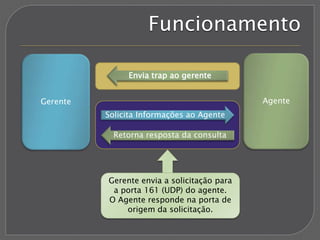

6. Funcionamento
Gerente Agente
Envia trap ao gerente
Retorna resposta da consulta
Solicita Informações ao Agente
Gerente envia a solicitação para
a porta 161 (UDP) do agente.
O Agente responde na porta de
origem da solicitação.

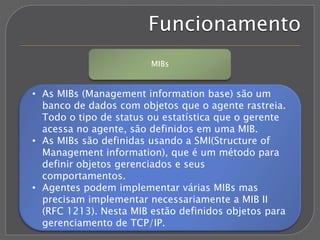

7. Funcionamento
MIBs
• As MIBs (Management information base) são um
banco de dados com objetos que o agente rastreia.
Todo o tipo de status ou estatística que o gerente
acessa no agente, são definidos em uma MIB.
• As MIBs são definidas usando a SMI(Structure of
Management information), que é um método para
definir objetos gerenciados e seus
comportamentos.
• Agentes podem implementar várias MIBs mas
precisam implementar necessariamente a MIB II
(RFC 1213). Nesta MIB estão definidos objetos para
gerenciamento de TCP/IP.

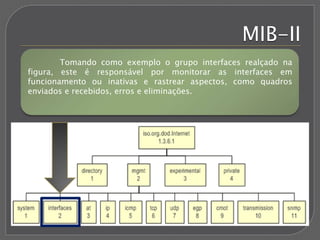

8. MIB-II
Tomando como exemplo o grupo interfaces realçado na
figura, este é responsável por monitorar as interfaces em
funcionamento ou inativas e rastrear aspectos, como quadros
enviados e recebidos, erros e eliminações.

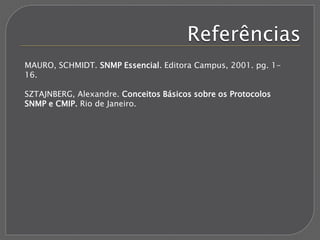

9. Referências
MAURO, SCHMIDT. SNMP Essencial. Editora Campus, 2001. pg. 1-
16.
SZTAJNBERG, Alexandre. Conceitos Básicos sobre os Protocolos
SNMP e CMIP. Rio de Janeiro.
