O documento explica que associações de lentes são usadas em instrumentos ópticos para corrigir defeitos causados por lentes únicas e atender aos requisitos do instrumento. Uma associação comum é de lentes justapostas com materiais diferentes, que corrige aberração cromática causada por luz branca atravessando uma lente.

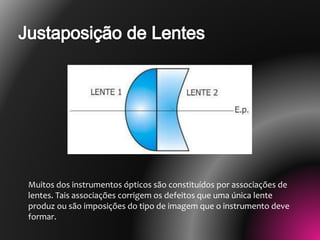

2. Muitos dos instrumentos ópticos são constituídos por associações de
lentes. Tais associações corrigem os defeitos que uma única lente
produz ou são imposições do tipo de imagem que o instrumento deve
formar.

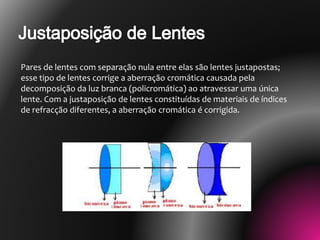

3. Pares de lentes com separação nula entre elas são lentes justapostas;
esse tipo de lentes corrige a aberração cromática causada pela
decomposição da luz branca (policromática) ao atravessar uma única
lente. Com a justaposição de lentes constituídas de materiais de índices
de refracção diferentes, a aberração cromática é corrigida.

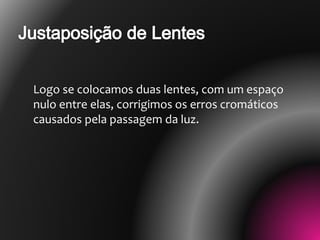

4. Logo se colocamos duas lentes, com um espaço
nulo entre elas, corrigimos os erros cromáticos
causados pela passagem da luz.

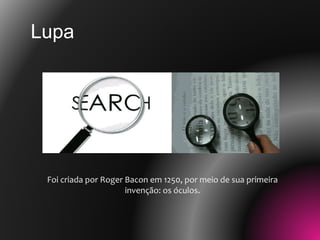

5. Foi criada por Roger Bacon em 1250, por meio de sua primeira
invenção: os óculos.

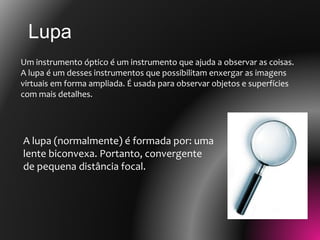

Lupa

6. Lupa
Um instrumento óptico é um instrumento que ajuda a observar as coisas.
A lupa é um desses instrumentos que possibilitam enxergar as imagens
virtuais em forma ampliada. É usada para observar objetos e superfícies
com mais detalhes.
A lupa (normalmente) é formada por: uma
lente biconvexa. Portanto, convergente
de pequena distância focal.

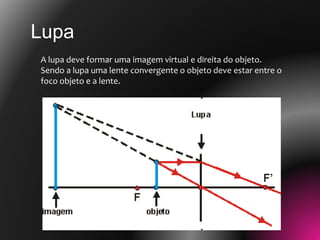

7. A lupa deve formar uma imagem virtual e direita do objeto.
Sendo a lupa uma lente convergente o objeto deve estar entre o
foco objeto e a lente.

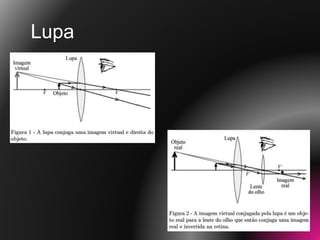

Lupa

8. Lupa

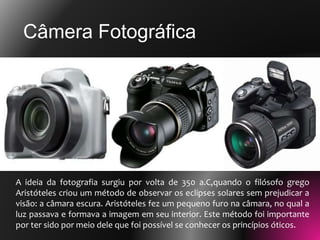

9. Câmera Fotográfica
A ideia da fotografia surgiu por volta de 350 a.C,quando o filósofo grego
Aristóteles criou um método de observar os eclipses solares sem prejudicar a
visão: a câmara escura. Aristóteles fez um pequeno furo na câmara, no qual a
luz passava e formava a imagem em seu interior. Este método foi importante
por ter sido por meio dele que foi possível se conhecer os princípios óticos.

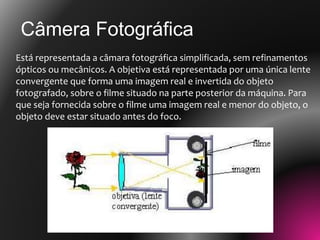

10. Está representada a câmara fotográfica simplificada, sem refinamentos
ópticos ou mecânicos. A objetiva está representada por uma única lente
convergente que forma uma imagem real e invertida do objeto
fotografado, sobre o filme situado na parte posterior da máquina. Para
que seja fornecida sobre o filme uma imagem real e menor do objeto, o
objeto deve estar situado antes do foco.
Câmera Fotográfica

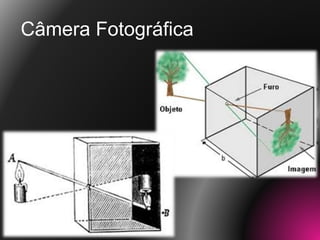

11. Câmera Fotográfica

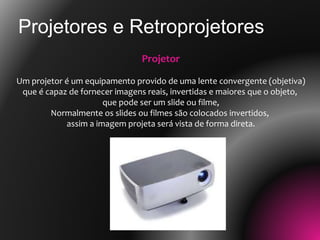

12. Projetores e Retroprojetores
Projetor
Um projetor é um equipamento provido de uma lente convergente (objetiva)
que é capaz de fornecer imagens reais, invertidas e maiores que o objeto,
que pode ser um slide ou filme,
Normalmente os slides ou filmes são colocados invertidos,
assim a imagem projeta será vista de forma direta.

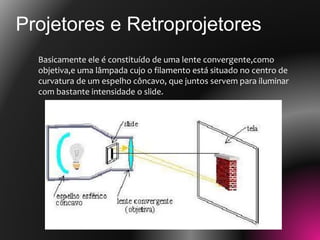

13. Basicamente ele é constituído de uma lente convergente,como
objetiva,e uma lâmpada cujo o filamento está situado no centro de
curvatura de um espelho côncavo, que juntos servem para iluminar
com bastante intensidade o slide.
Projetores e Retroprojetores

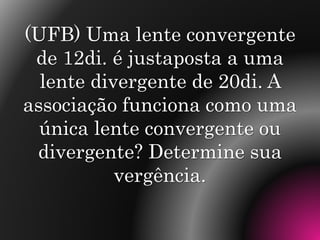

14. (UFB) Uma lente convergente
de 12di. é justaposta a uma
lente divergente de 20di. A
associação funciona como uma
única lente convergente ou
divergente? Determine sua
vergência.

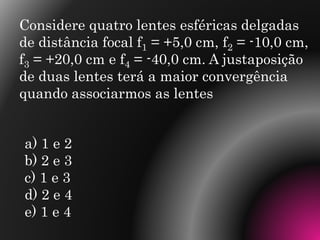

15. Considere quatro lentes esféricas delgadas
de distância focal f1 = +5,0 cm, f2 = -10,0 cm,
f3 = +20,0 cm e f4 = -40,0 cm. A justaposição
de duas lentes terá a maior convergência
quando associarmos as lentes
a) 1 e 2
b) 2 e 3
c) 1 e 3
d) 2 e 4
e) 1 e 4
