Instrumentos de Observação

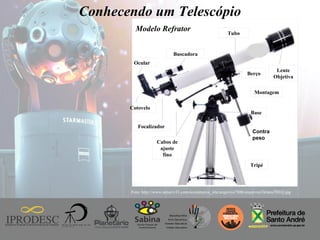

Galileo Galilei (1564 – 1642)

Cotovelo
Ocular
Buscadora
Tubo
Lente
Objetiva
Berço
Cabos de
ajuste
fino
Base
Focalizador
Tripé
Foto: http://www.netserv31.com/ecommerce_site/arquivos7886/arquivos/Octans70EQ.jpg
Modelo Refrator
Montagem
Contra
peso
Conhecendo um Telescópio

Conhecendo um Telescópio
Espelho
Primário
Espelho
Secundário
Foto:http://catarina-niny-cfq-8d.blogspot.com.br/
Foto:http://www.astrobrasil.com/ecomme
rce_site/arquivos4527/arquivos/13770294
Modelo Refletor
Lente Barlow

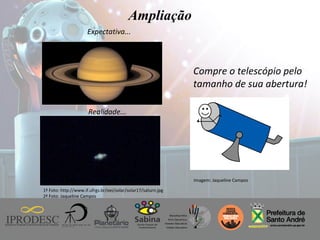

Ampliação
Expectativa...
Realidade...
1ª Foto: http://www.if.ufrgs.br/oei/solar/solar17/saturn.jpg
2ª Foto: Jaqueline Campos
Compre o telescópio pelo
tamanho de sua abertura!
Imagem: Jaqueline Campos

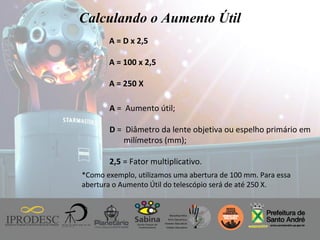

Calculando o Aumento Útil
A = D x 2,5
A = 100 x 2,5
A = 250 X
A = Aumento útil;
D = Diâmetro da lente objetiva ou espelho primário em
milímetros (mm);
2,5 = Fator multiplicativo.
*Como exemplo, utilizamos uma abertura de 100 mm. Para essa
abertura o Aumento Útil do telescópio será de até 250 X.

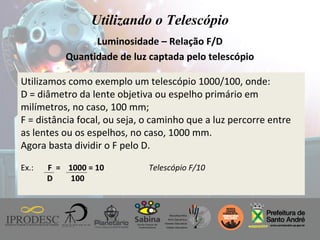

Utilizando o Telescópio
Luminosidade – Relação F/D
Quantidade de luz captada pelo telescópio
Utilizamos como exemplo um telescópio 1000/100, onde:
D = diâmetro da lente objetiva ou espelho primário em
milímetros, no caso, 100 mm;
F = distância focal, ou seja, o caminho que a luz percorre entre
as lentes ou os espelhos, no caso, 1000 mm.
Agora basta dividir o F pelo D.
Ex.: F = 1000 = 10 Telescópio F/10
D 100

Utilizando as lentes oculares
Você pode calcular a ampliação do objeto que você está
observando de uma forma bastante simples!
Ex.:
A = Aumento utilizado;
F = Distância focal do telescópio “1000 mm”;
f = Distância focal da lente ocular “20 mm”.
A = F A = 1000 A =50 X
f 50
Foto: http://leobenez.tripod.com/images/e018.jpg

Lentes Oculares
Foto: http://cielosboreales.com/wp-content/oculares.gif

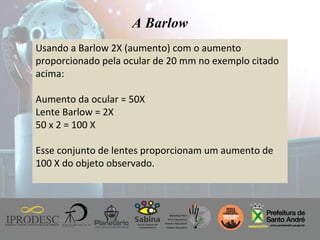

Usando a Barlow 2X (aumento) com o aumento
proporcionado pela ocular de 20 mm no exemplo citado
acima:
Aumento da ocular = 50X
Lente Barlow = 2X
50 x 2 = 100 X
Esse conjunto de lentes proporcionam um aumento de
100 X do objeto observado.

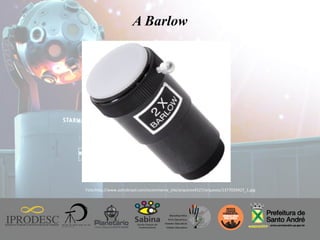

A Barlow

A Barlow
Foto:http://www.astrobrasil.com/ecommerce_site/arquivos4527/arquivos/1377029427_1.jpg

Telescópio refrator e refletor
Refrator
O primeiro modelo de telescópio criado.
Esse modelo possui até três lentes objetivas localizadas na parte
da frente do tubo.
Monocromático – Uma lente
Acromático – Duas lentes
Apocromático – Três lentes
Foto: http://www.binoculos.net/ecommerce_site/produto_3973_8065_Telescopio-Refrator-70mm-Toya-Galaxy-Ultraoptec-HRT-70L

Refrator
Imagem: Antônio Martini Junior

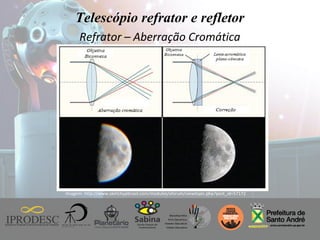

Refrator – Aberração Cromática
Imagem: http://www.sketchupbrasil.com/modules/xforum/viewtopic.php?post_id=57172

Refletor
Pode ser mais luminoso*;
É composto por dois espelhos;
Não possuem aberração cromática
Foto:http://catarina-niny-cfq-8d.blogspot.com.br/

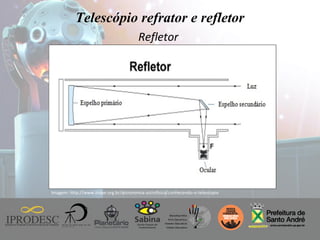

Refletor
Imagem: http://www.inape.org.br/astronomia-astrofisica/conhecendo-o-telescopio

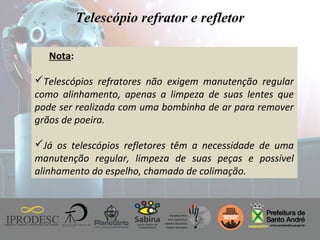

Nota:
Telescópios refratores não exigem manutenção regular
como alinhamento, apenas a limpeza de suas lentes que
pode ser realizada com uma bombinha de ar para remover
grãos de poeira.
Já os telescópios refletores têm a necessidade de uma
manutenção regular, limpeza de suas peças e possível
alinhamento do espelho, chamado de colimação.

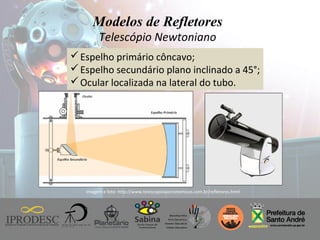

Modelos de Refletores
Imagem e foto: http://www.telescopiosastronomicos.com.br/refletores.html
Telescópio Newtoniano
Espelho primário côncavo;
Espelho secundário plano inclinado a 45°;
Ocular localizada na lateral do tubo.

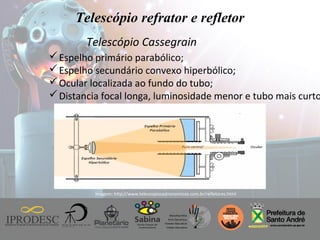

Telescópio Cassegrain
Espelho primário parabólico;
Espelho secundário convexo hiperbólico;
Ocular localizada ao fundo do tubo;
Distancia focal longa, luminosidade menor e tubo mais curto
Imagem: http://www.telescopiosastronomicos.com.br/refletores.html

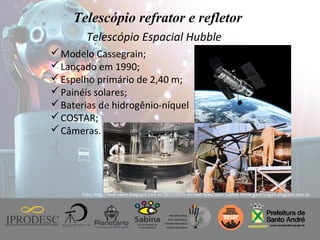

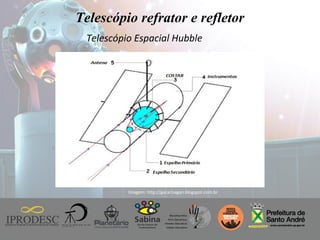

Telescópio Espacial Hubble
Imagem: http://gacarlsagan.blogspot.com.br

Telescópio Espacial Hubble
Foto: http://loserswins.blogspot.com.br/2011/03/o-incrivel-telescopio-hubble.htmle gacarlsagan.blogspot.com.br
Modelo Cassegrain;
Lançado em 1990;
Espelho primário de 2,40 m;
Painéis solares;
Baterias de hidrogênio-níquel
COSTAR;
Câmeras.

Telescópio Schmidt Cassegrain (SCT)
Pertencente à classe dos telescópios
catadióptricos;
Espelho primário esférico;
Lente corretora;
Ótimo instrumento para observações e
fotografias da Lua, planetas e objetos do céu
profundo.
http://nimax-img.de/Produktbilder/zoom/10215_0/Meade-Telescopio-Schmidt-Cassegrain-SC-203-2034-8-UHTC-LX90-GoTo.jpg

Telescópio Schmidt Cassegrain (SCT)
Imagem:http://commons.wikimedia.org/wiki/File:Schmidt-Cassegrain.png http://pt.wikipedia.org/wiki/Aberra%C3%A7%C3%A3o_esf%C3%A9rica
Aberração Esférica

Diferentes tipos de montagens
Base Alta-zimutal
Movimentação na horizontal e vertical;
Coordenadas altazimutais: Altura e azimute;
Altura é medida em graus do horizonte ao
zênite, de 0° a 90°;
Azimute é medida a partir do ponto cardeal
norte em sentido para o leste contando 90°
para cada ponto cardeal.
Imagem e foto: http://www.gea.org.br/historia/2003postilaleituradoceu.htm e http://www.omegon.eu/pt/omegon-telescopio-ac-70-700-az-2/p,20643

Montagem Equatorial
Foto: http://www.astroshop.de/fr/telescope-omegon-n-150-750-eq-3/p,13764 Adaptada por Jaqueline Campos

Montagem Equatorial – O Eixo Polar
O eixo polar deve ser alinhado paralelamente
com o eixo de rotação da Terra, o mais próximo
possível com a latitude da sua cidade (no caso de
Santo André -23°39’).
Se o instrumento estiver perfeitamente
apontado, quando o eixo de declinação estiver
na horizontal ele estará exatamente alinhado
com o pólo celeste.

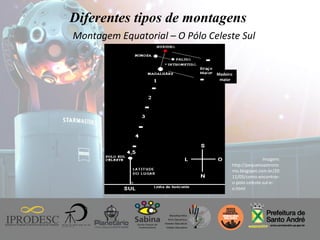

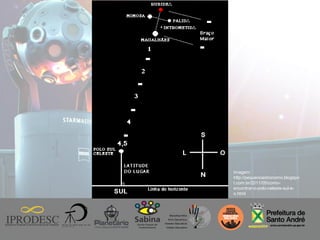

Montagem Equatorial – O Pólo Celeste Sul
Imagem:
http://pequenoastrono
mo.blogspot.com.br/20
11/05/como-encontrar-
o-polo-celeste-sul-e-
o.html
Madeiro
maior

Imagem:
http://pequenoastronomo.blogspo
t.com.br/2011/05/como-
encontrar-o-polo-celeste-sul-e-
o.html

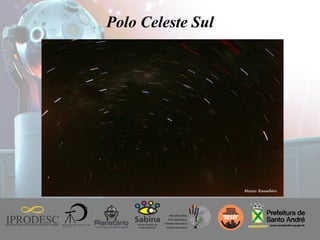

Polo Celeste Sul

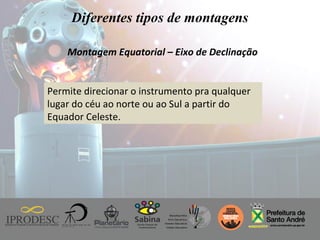

Montagem Equatorial – Eixo de Declinação
Permite direcionar o instrumento pra qualquer
lugar do céu ao norte ou ao Sul a partir do
Equador Celeste.

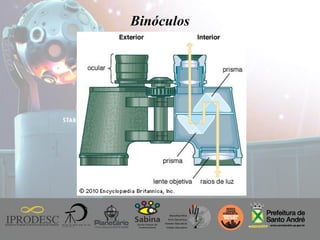

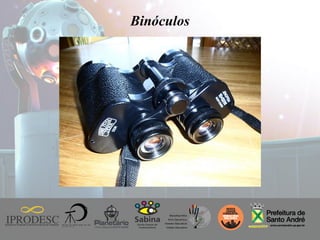

Binóculos

Campo de visão

Correção
Com ajusteSem ajuste

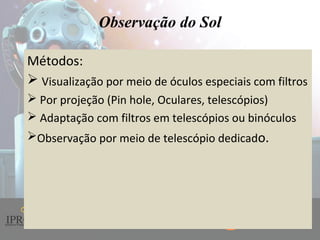

Observação do Sol
Métodos:
 Visualização por meio de óculos especiais com filtros
 Por projeção (Pin hole, Oculares, telescópios)
 Adaptação com filtros em telescópios ou binóculos
Observação por meio de telescópio dedicado.

Observação do Sol

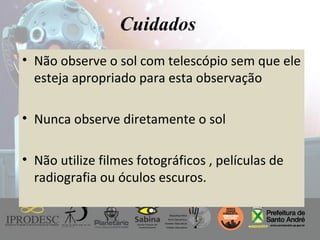

Cuidados
• Não observe o sol com telescópio sem que ele
esteja apropriado para esta observação
• Nunca observe diretamente o sol
• Não utilize filmes fotográficos , películas de
radiografia ou óculos escuros.
