1. Geometria Descritiva
Traço de Reta
Prof. Me. Lucas Reitz

2. Traço

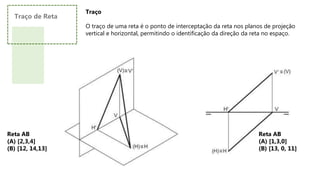

O traço de uma reta é o ponto de interceptação da reta nos planos de projeção
vertical e horizontal, permitindo o identificação da direção da reta no espaço.
Reta AB
(A) [2,3,4]
(B) [12, 14,13]
Reta AB
(A) [1,3,0]
(B) [13, 0, 11]
Traço de Reta

3. Traço

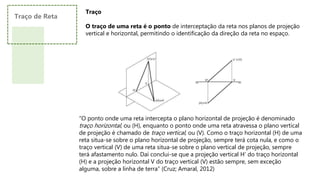

O traço de uma reta é o ponto de interceptação da reta nos planos de projeção
vertical e horizontal, permitindo o identificação da direção da reta no espaço.
“O ponto onde uma reta intercepta o plano horizontal de projeção é denominado
traço horizontal, ou (H), enquanto o ponto onde uma reta atravessa o plano vertical
de projeção é chamado de traço vertical, ou (V). Como o traço horizontal (H) de uma
reta situa-se sobre o plano horizontal de projeção, sempre terá cota nula, e como o
traço vertical (V) de uma reta situa-se sobre o plano vertical de projeção, sempre
terá afastamento nulo. Daí conclui-se que a projeção vertical H’ do traço horizontal
(H) e a projeção horizontal V do traço vertical (V) estão sempre, sem exceção
alguma, sobre a linha de terra” (Cruz; Amaral, 2012)
Traço de Reta

4. Traço
O traço de uma reta é o ponto de interceptação da reta nos planos de projeção
vertical e horizontal, permitindo o identificação da direção da reta no espaço.
Os traços podem coincidir em um mesmo ponto da linha de terra
Traço de Reta

5. Traço

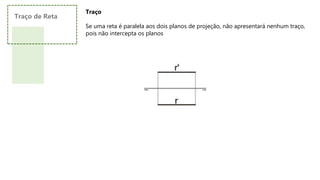

Se uma reta é paralela aos dois planos de projeção, não apresentará nenhum traço,
pois não intercepta os planos
Traço de Reta

6. Traço

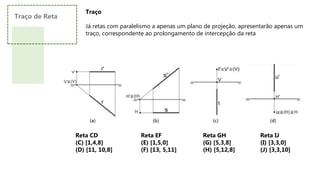

Já retas com paralelismo a apenas um plano de projeção, apresentarão apenas um
traço, correspondente ao prolongamento de intercepção da reta
Reta CD
(C) [1,4,8]
(D) [11, 10,8]
Reta EF
(E) [1,5,0]
(F) [13, 5,11]
Reta GH
(G) [5,3,8]
(H) [5,12,8]
Reta IJ
(I) [3,3,0]
(J) [3,3,10]
Traço de Reta

7. Traço de Reta
Traço

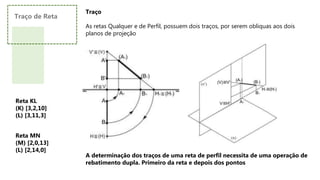

As retas Qualquer e de Perfil, possuem dois traços, por serem obliquas aos dois
planos de projeção
A determinação dos traços de uma reta de perfil necessita de uma operação de
rebatimento dupla. Primeiro da reta e depois dos pontos
Reta KL
(K) [3,2,10]
(L) [3,11,3]
Reta MN
(M) [2,0,13]
(L) [2,14,0]

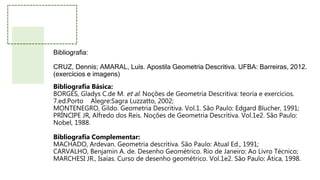

8. Bibliografia:
CRUZ, Dennis; AMARAL, Luís. Apostila Geometria Descritiva. UFBA: Barreiras, 2012.
(exercícios e imagens)
Bibliografia Básica:
BORGES, Gladys C.de M. et al. Noções de Geometria Descritiva: teoria e exercícios.
7.ed.Porto Alegre:Sagra Luzzatto, 2002;
MONTENEGRO, Gildo. Geometria Descritiva. Vol.1. São Paulo: Edgard Blucher, 1991;
PRÍNCIPE JR, Alfredo dos Reis. Noções de Geometria Descritiva. Vol.1e2. São Paulo:
Nobel, 1988.
Bibliografia Complementar:
MACHADO, Ardevan. Geometria descritiva. São Paulo: Atual Ed., 1991;
CARVALHO, Benjamin A. de. Desenho Geométrico. Rio de Janeiro: Ao Livro Técnico;
MARCHESI JR., Isaías. Curso de desenho geométrico. Vol.1e2. São Paulo: Ática, 1998.
