1. CARTOGRAFIA
Elementos dos Mapas
1

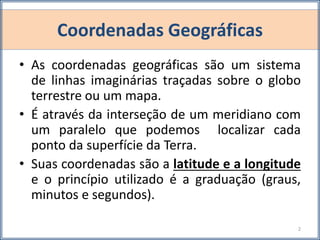

2. Coordenadas Geográficas
• As coordenadas geográficas são um sistema
de linhas imaginárias traçadas sobre o globo
terrestre ou um mapa.
• É através da interseção de um meridiano com
um paralelo que podemos localizar cada
ponto da superfície da Terra.
• Suas coordenadas são a latitude e a longitude
e o princípio utilizado é a graduação (graus,
minutos e segundos).
2

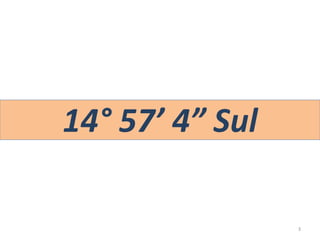

3. 14° 57’ 4” Sul
3

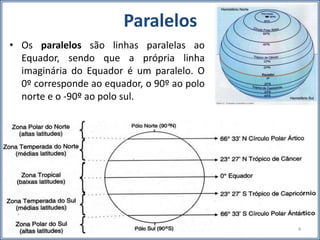

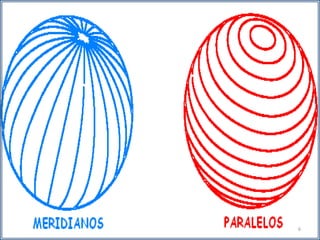

4. Paralelos
• Os paralelos são linhas paralelas ao
Equador, sendo que a própria linha
imaginária do Equador é um paralelo. O
0º corresponde ao equador, o 90º ao polo
norte e o -90º ao polo sul.
4

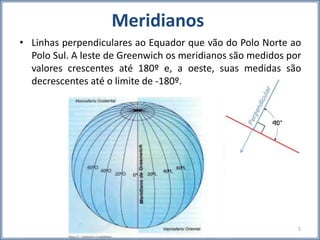

5. Meridianos
• Linhas perpendiculares ao Equador que vão do Polo Norte ao
Polo Sul. A leste de Greenwich os meridianos são medidos por
valores crescentes até 180º e, a oeste, suas medidas são
decrescentes até o limite de -180º.
5

6. 6

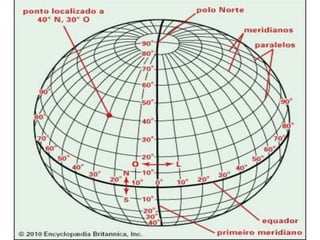

7. 7

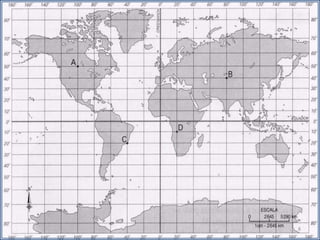

8. 8

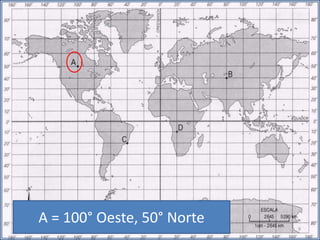

9. A = 100° Oeste, 50° Norte
9

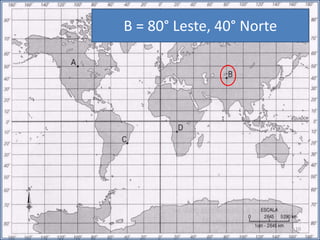

10. B = 80° Leste, 40° Norte
10

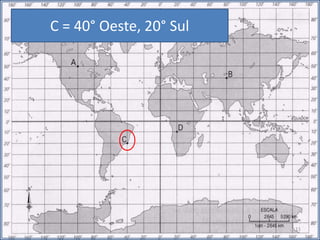

11. C = 40° Oeste, 20° Sul
11

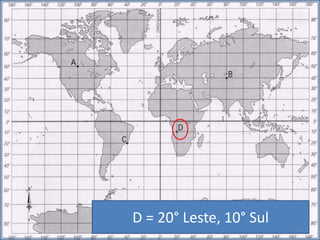

12. D = 20° Leste, 10° Sul
12

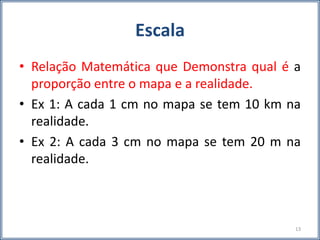

13. Escala
• Relação Matemática que Demonstra qual é a
proporção entre o mapa e a realidade.
• Ex 1: A cada 1 cm no mapa se tem 10 km na
realidade.
• Ex 2: A cada 3 cm no mapa se tem 20 m na
realidade.
13

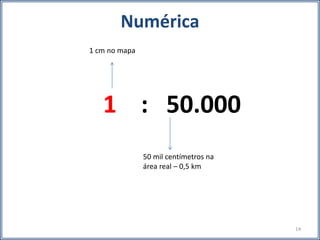

14. 1 : 50.000
1 cm no mapa
50 mil centímetros na
área real – 0,5 km
Numérica
14

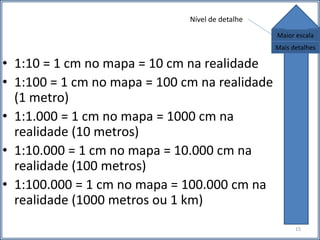

15. • 1:10 = 1 cm no mapa = 10 cm na realidade
• 1:100 = 1 cm no mapa = 100 cm na realidade
(1 metro)
• 1:1.000 = 1 cm no mapa = 1000 cm na
realidade (10 metros)
• 1:10.000 = 1 cm no mapa = 10.000 cm na
realidade (100 metros)
• 1:100.000 = 1 cm no mapa = 100.000 cm na
realidade (1000 metros ou 1 km)
Maior escala
Nível de detalhe
15
Mais detalhes

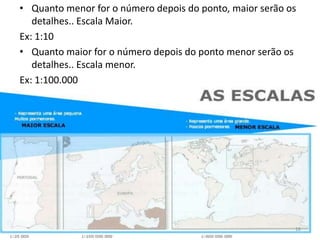

16. • Quanto menor for o número depois do ponto, maior serão os
detalhes.. Escala Maior.
Ex: 1:10
• Quanto maior for o número depois do ponto menor serão os
detalhes.. Escala menor.
Ex: 1:100.000
16

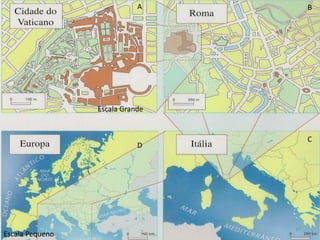

17. Escala Grande
Escala Pequeno
A B
C
D
17

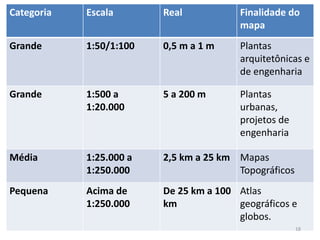

18. Categoria Escala Real Finalidade do
mapa
Grande 1:50/1:100 0,5 m a 1 m Plantas
arquitetônicas e
de engenharia
Grande 1:500 a
1:20.000
5 a 200 m Plantas
urbanas,
projetos de
engenharia
Média 1:25.000 a
1:250.000
2,5 km a 25 km Mapas
Topográficos
Pequena Acima de
1:250.000
De 25 km a 100
km
Atlas
geográficos e
globos.
18

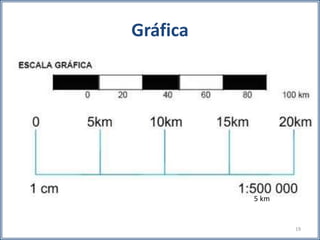

19. Gráfica
19
5 km

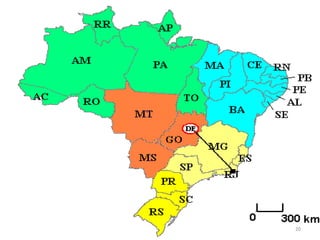

20. 20

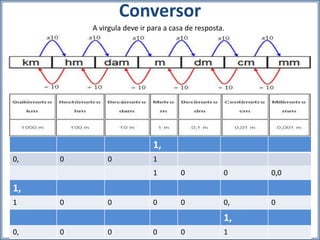

21. Conversor
21
A virgula deve ir para a casa de resposta.
1,
0, 0 0 1
1 0 0 0,0
1,
1 0 0 0 0 0, 0
1,
0, 0 0 0 0 1

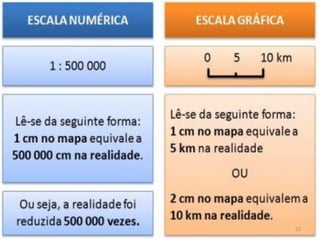

22. 22

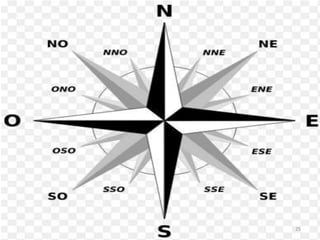

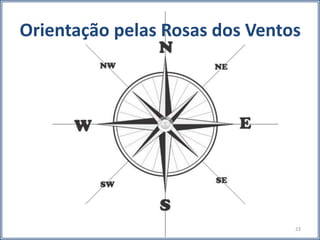

23. Orientação pelas Rosas dos Ventos
23

24. 24

25. 25

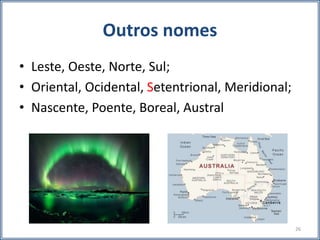

26. Outros nomes
• Leste, Oeste, Norte, Sul;
• Oriental, Ocidental, Setentrional, Meridional;
• Nascente, Poente, Boreal, Austral
26

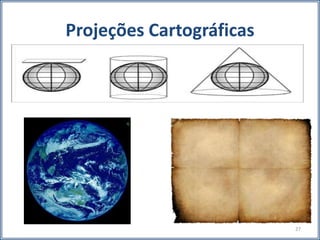

27. Projeções Cartográficas
27

28. Geoide
28

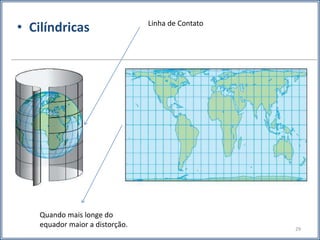

29. • Cilíndricas
Quando mais longe do
equador maior a distorção.
Linha de Contato
29

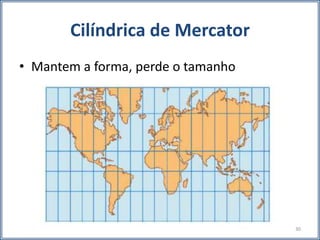

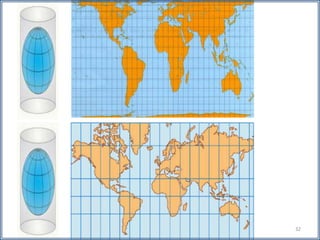

30. Cilíndrica de Mercator
• Mantem a forma, perde o tamanho
30

31. Cilíndrica de Peters
• Mantem o tamanho, perde a forma
31

32. 32

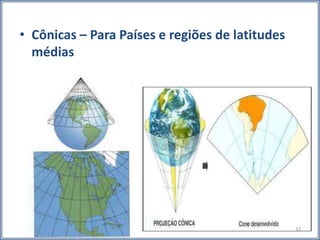

33. • Cônicas – Para Países e regiões de latitudes
médias
33

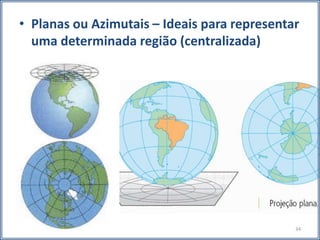

34. • Planas ou Azimutais – Ideais para representar
uma determinada região (centralizada)
34

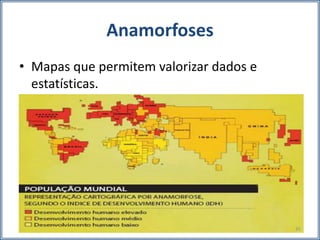

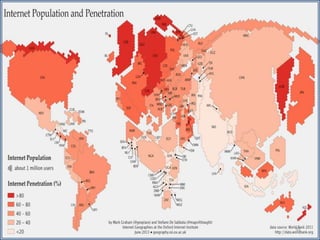

35. Anamorfoses
• Mapas que permitem valorizar dados e
estatísticas.
35

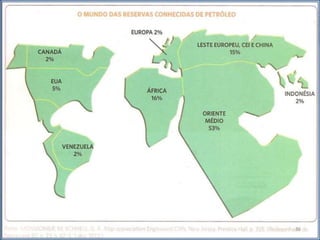

36. PIB
36

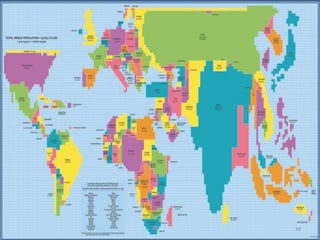

37. 37

38. 38

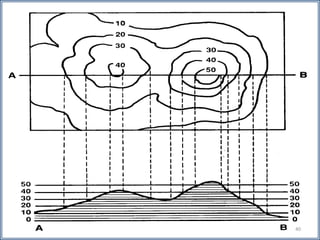

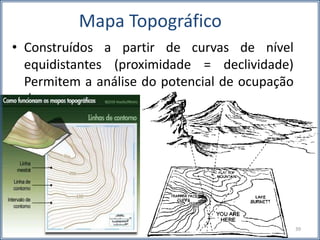

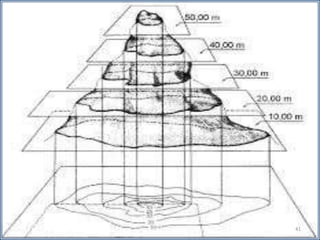

39. Mapa Topográfico
• Construídos a partir de curvas de nível
equidistantes (proximidade = declividade)
Permitem a análise do potencial de ocupação
de um espaço
39

40. 40

41. 41

42. 42

43. 43
