UNIVERSIDADE EDUARDO MONDLANE
Faculdade de Medicina
FISIOLOGIA CARDÍACA
Sebastião Margarida
Maputo, Dezembro de 2014

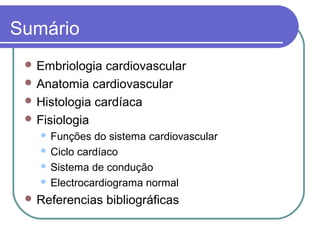

Sumário
 Embriologia cardiovascular
 Anatomia cardiovascular
 Histologia cardíaca
 Fisiologia
 Funções do sistema cardiovascular
 Ciclo cardíaco

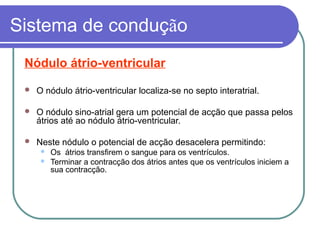

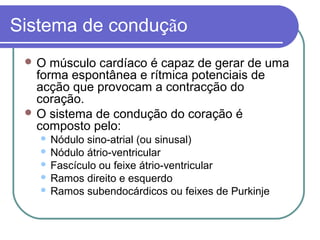

 Sistema de condução

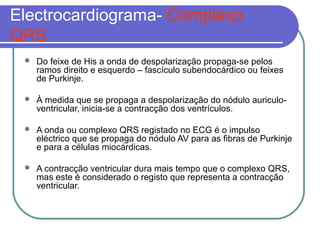

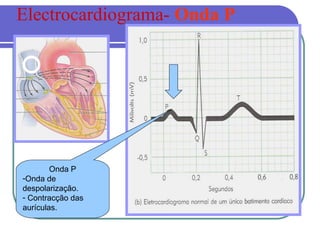

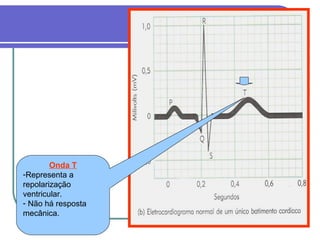

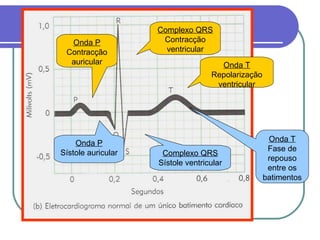

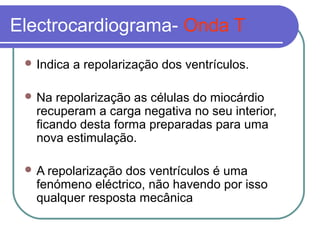

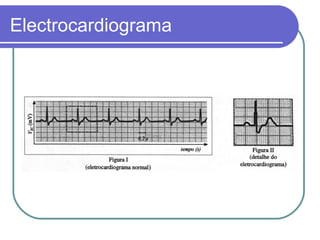

 Electrocardiograma normal

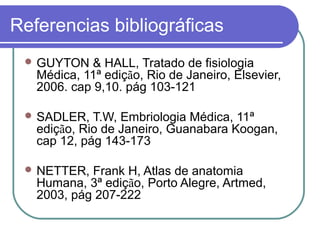

 Referencias bibliográficas

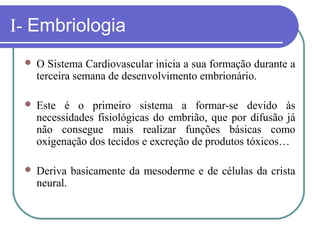

I- Embriologia
 O Sistema Cardiovascular inicia a sua formação durante a
terceira semana de desenvolvimento embrionário.
 Este é o primeiro sistema a formar-se devido às
necessidades fisiológicas do embrião, que por difusão já
não consegue mais realizar funções básicas como
oxigenação dos tecidos e excreção de produtos tóxicos…
 Deriva basicamente da mesoderme e de células da crista
neural.

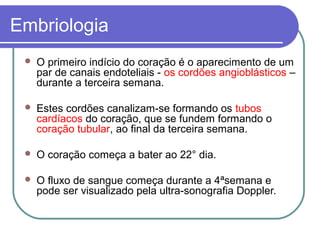

Embriologia
 O primeiro indício do coração é o aparecimento de um
par de canais endoteliais - os cordões angioblásticos –
durante a terceira semana.
 Estes cordões canalizam-se formando os tubos
cardíacos do coração, que se fundem formando o
coração tubular, ao final da terceira semana.
 O coração começa a bater ao 22° dia.
 O fluxo de sangue começa durante a 4ªsemana e
pode ser visualizado pela ultra-sonografia Doppler.

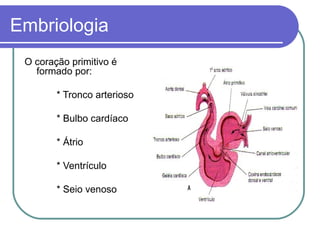

Embriologia
O coração primitivo é
formado por:
* Tronco arterioso
* Bulbo cardíaco
* Átrio
* Ventrículo
* Seio venoso

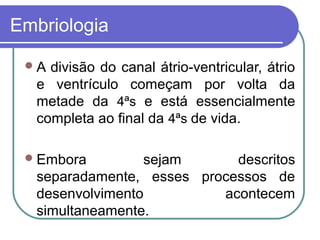

Embriologia
A divisão do canal átrio-ventricular, átrio
e ventrículo começam por volta da
metade da 4ªs e está essencialmente
completa ao final da 4ªs de vida.
Embora sejam descritos
separadamente, esses processos de
desenvolvimento acontecem
simultaneamente.

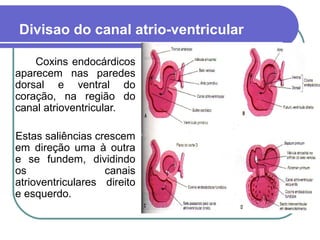

Divisao do canal atrio-ventricular
Coxins endocárdicos
aparecem nas paredes
dorsal e ventral do
coração, na região do
canal atrioventricular.
Estas saliências crescem
em direção uma à outra
e se fundem, dividindo
os canais
atrioventriculares direito
e esquerdo.

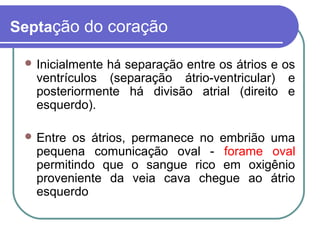

Septação do coração
 Inicialmente há separação entre os átrios e os
ventrículos (separação átrio-ventricular) e
posteriormente há divisão atrial (direito e
esquerdo).
 Entre os átrios, permanece no embrião uma
pequena comunicação oval - forame oval
permitindo que o sangue rico em oxigênio
proveniente da veia cava chegue ao átrio
esquerdo

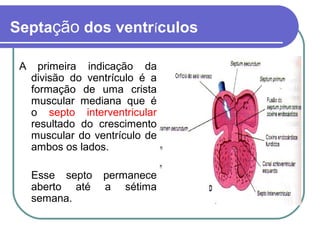

Septação dos ventrículos
A primeira indicação da
divisão do ventrículo é a
formação de uma crista
muscular mediana que é
o septo interventricular
resultado do crescimento
muscular do ventrículo de
ambos os lados.
Esse septo permanece
aberto até a sétima
semana.

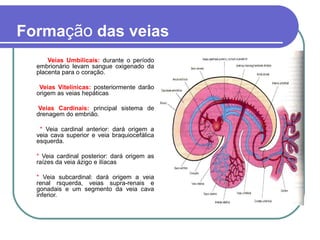

Formação das veias
Veias Umbilicais: durante o período
embrionário levam sangue oxigenado da
placenta para o coração.
Veias Vitelínicas: posteriormente darão
origem as veias hepáticas
Veias Cardinais: principal sistema de
drenagem do embrião.
* Veia cardinal anterior: dará origem a
veia cava superior e veia braquiocefálica
esquerda.
* Veia cardinal posterior: dará origem as
raízes da veia ázigo e ilíacas
* Veia subcardinal: dará origem a veia
renal rsquerda, veias supra-renais e
gonadais e um segmento da veia cava
inferior.

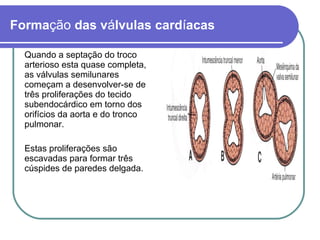

Formação das válvulas cardíacas
Quando a septação do troco
arterioso esta quase completa,
as válvulas semilunares
começam a desenvolver-se de
três proliferações do tecido
subendocárdico em torno dos
orifícios da aorta e do tronco
pulmonar.
Estas proliferações são
escavadas para formar três
cúspides de paredes delgada.

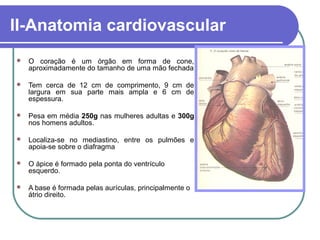

II-Anatomia cardiovascular
 O coração é um órgão em forma de cone,
aproximadamente do tamanho de uma mão fechada
 Tem cerca de 12 cm de comprimento, 9 cm de
largura em sua parte mais ampla e 6 cm de
espessura.
 Pesa em média 250g nas mulheres adultas e 300g
nos homens adultos.
 Localiza-se no mediastino, entre os pulmões e
apoia-se sobre o diafragma
 O ápice é formado pela ponta do ventrículo
esquerdo.
 A base é formada pelas aurículas, principalmente o
átrio direito.

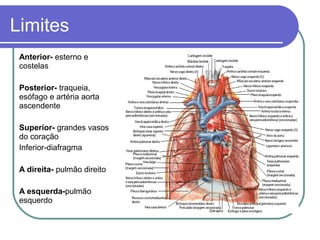

Limites
Anterior- esterno e
costelas
Posterior- traqueia,
esófago e artéria aorta
ascendente
Superior- grandes vasos
do coração
Inferior-diafragma
A direita- pulmão direito
A esquerda-pulmão
esquerdo

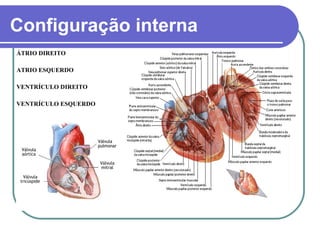

Configuração interna
ÁTRIO DIREITO
ATRIO ESQUERDO
VENTRÍCULO DIREITO
VENTRÍCULO ESQUERDO

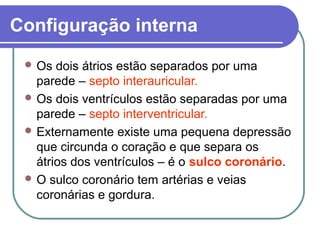

Configuração interna
 Os dois átrios estão separados por uma
parede – septo interauricular.
 Os dois ventrículos estão separadas por uma
parede – septo interventricular.
 Externamente existe uma pequena depressão
que circunda o coração e que separa os
átrios dos ventrículos – é o sulco coronário.
 O sulco coronário tem artérias e veias
coronárias e gordura.

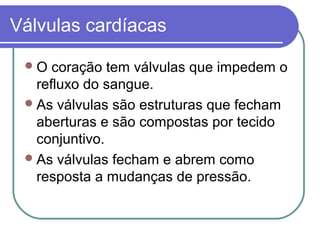

Válvulas cardíacas
O coração tem válvulas que impedem o
refluxo do sangue.
As válvulas são estruturas que fecham
aberturas e são compostas por tecido
conjuntivo.
As válvulas fecham e abrem como
resposta a mudanças de pressão.

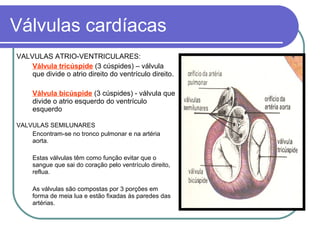

Válvulas cardíacas
VALVULAS ATRIO-VENTRICULARES:
Válvula tricúspide (3 cúspides) – válvula
que divide o atrio direito do ventrículo direito.
Válvula bicúspide (3 cúspides) - válvula que
divide o atrio esquerdo do ventrículo
esquerdo
VALVULAS SEMILUNARES
Encontram-se no tronco pulmonar e na artéria
aorta.
Estas válvulas têm como função evitar que o
sangue que sai do coração pelo ventrículo direito,
reflua.
As válvulas são compostas por 3 porções em
forma de meia lua e estão fixadas às paredes das
artérias.

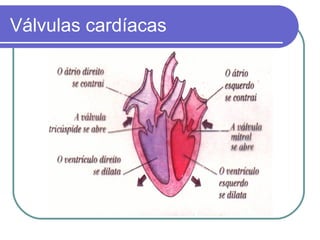

Válvulas cardíacas

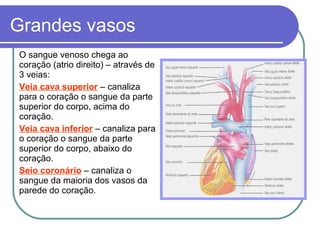

Grandes vasos
O sangue venoso chega ao
coração (atrio direito) – através de
3 veias:
Veia cava superior – canaliza
para o coração o sangue da parte
superior do corpo, acima do
coração.
Veia cava inferior – canaliza para
o coração o sangue da parte
superior do corpo, abaixo do
coração.
Seio coronário – canaliza o
sangue da maioria dos vasos da
parede do coração.
Grandes vasos
 O sangue venoso que chega aos pulmões
liberta o dióxido de carbono (CO2) e absorve
oxigénio (O2).
 O sangue oxigenado regressa ao coração,
para o átrio esquerdo através de 4 veias
pulmonares.
 Quando o sangue enche o átrio esquerdo esta
canaliza-o para o ventrículo esquerdo.
 O ventrículo esquerdo bombeia o sangue para
a artéria aorta.

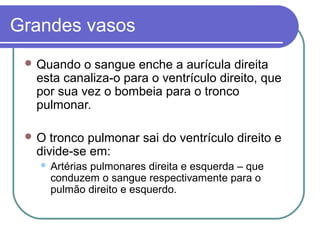

Grandes vasos
 Quando o sangue enche a aurícula direita
esta canaliza-o para o ventrículo direito, que
por sua vez o bombeia para o tronco
pulmonar.
 O tronco pulmonar sai do ventrículo direito e
divide-se em:
 Artérias pulmonares direita e esquerda – que
conduzem o sangue respectivamente para o
pulmão direito e esquerdo.

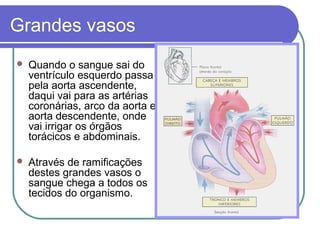

Grandes vasos
 Quando o sangue sai do
ventrículo esquerdo passa
pela aorta ascendente,
daqui vai para as artérias
coronárias, arco da aorta e
aorta descendente, onde
vai irrigar os órgãos
torácicos e abdominais.
 Através de ramificações
destes grandes vasos o
sangue chega a todos os
tecidos do organismo.

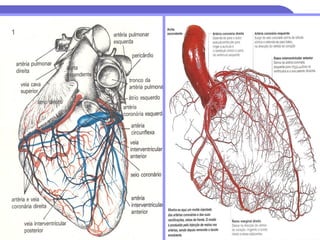

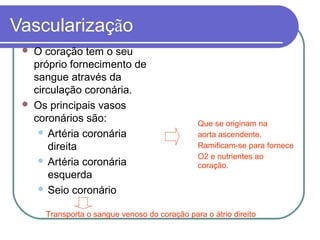

Vascularização
 O coração tem o seu
próprio fornecimento de
sangue através da
circulação coronária.
 Os principais vasos
coronários são:
 Artéria coronária
direita
 Artéria coronária
esquerda
 Seio coronário
Que se originam na
aorta ascendente.
Ramificam-se para fornece
O2 e nutrientes ao
coração.
Transporta o sangue venoso do coração para o átrio direito
Vascularização
Artéria Coronária Direita:
Marginal
Interventricular posterior
Artéria Coronária Esquerda:
Circumflexa
Interventricular anterior

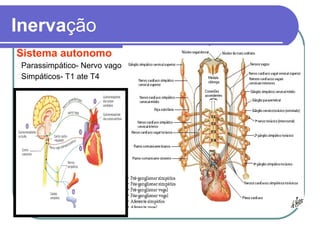

Inervação
Sistema autonomo
Parassimpático- Nervo vago
Simpáticos- T1 ate T4

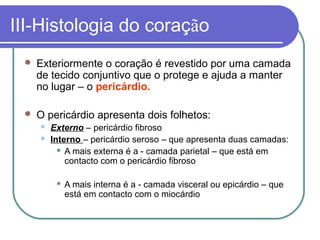

III-Histologia do coração
 Exteriormente o coração é revestido por uma camada
de tecido conjuntivo que o protege e ajuda a manter
no lugar – o pericárdio.
 O pericárdio apresenta dois folhetos:
 Externo – pericárdio fibroso
 Interno – pericárdio seroso – que apresenta duas camadas:
 A mais externa é a - camada parietal – que está em
contacto com o pericárdio fibroso
 A mais interna é a - camada visceral ou epicárdio – que
está em contacto com o miocárdio

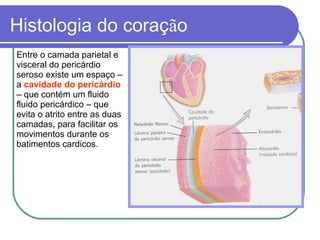

Histologia do coração
Entre o camada parietal e
visceral do pericárdio
seroso existe um espaço –
a cavidade do pericárdio
– que contém um fluido
fluido pericárdico – que
evita o atrito entre as duas
camadas, para facilitar os
movimentos durante os
batimentos cardicos.

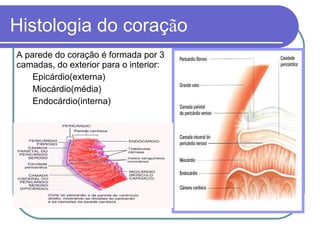

Histologia do coração
A parede do coração é formada por 3
camadas, do exterior para o interior:
Epicárdio(externa)
Miocárdio(média)
Endocárdio(interna)

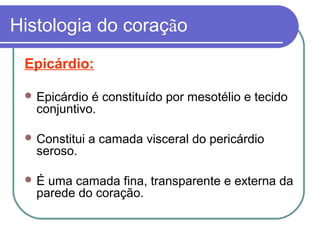

Histologia do coração
Epicárdio:
 Epicárdio é constituído por mesotélio e tecido
conjuntivo.
 Constitui a camada visceral do pericárdio
seroso.
 É uma camada fina, transparente e externa da
parede do coração.

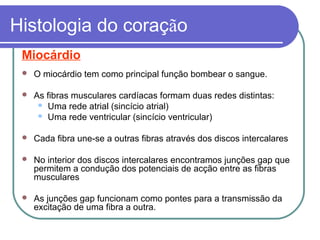

Histologia do coração
Miocárdio
 O miocárdio tem como principal função bombear o sangue.
 As fibras musculares cardíacas formam duas redes distintas:
 Uma rede atrial (sincício atrial)
 Uma rede ventricular (sincício ventricular)
 Cada fibra une-se a outras fibras através dos discos intercalares
 No interior dos discos intercalares encontramos junções gap que
permitem a condução dos potenciais de acção entre as fibras
musculares
 As junções gap funcionam como pontes para a transmissão da
excitação de uma fibra a outra.

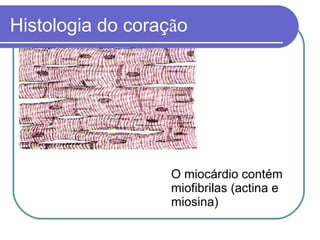

Histologia do coração
O miocárdio contém
miofibrilas (actina e
miosina)

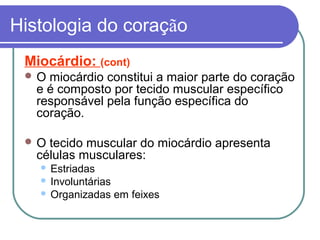

Histologia do coração
Miocárdio: (cont)
 O miocárdio constitui a maior parte do coração
e é composto por tecido muscular específico
responsável pela função específica do
coração.
 O tecido muscular do miocárdio apresenta
células musculares:
 Estriadas
 Involuntárias
 Organizadas em feixes

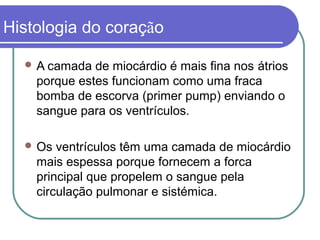

Histologia do coração
 A camada de miocárdio é mais fina nos átrios
porque estes funcionam como uma fraca
bomba de escorva (primer pump) enviando o
sangue para os ventrículos.
 Os ventrículos têm uma camada de miocárdio
mais espessa porque fornecem a forca
principal que propelem o sangue pela
circulação pulmonar e sistémica.

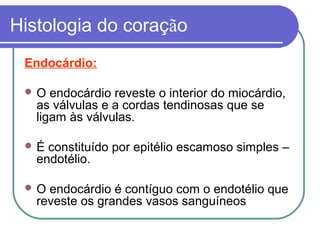

Histologia do coração
Endocárdio:
 O endocárdio reveste o interior do miocárdio,
as válvulas e a cordas tendinosas que se
ligam às válvulas.
 É constituído por epitélio escamoso simples –
endotélio.
 O endocárdio é contíguo com o endotélio que
reveste os grandes vasos sanguíneos

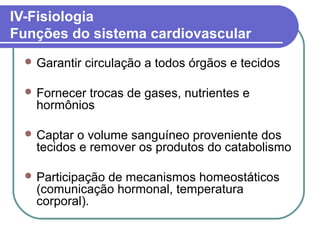

IV-Fisiologia
Funções do sistema cardiovascular
 Garantir circulação a todos órgãos e tecidos
 Fornecer trocas de gases, nutrientes e
hormônios
 Captar o volume sanguíneo proveniente dos
tecidos e remover os produtos do catabolismo
 Participação de mecanismos homeostáticos
(comunicação hormonal, temperatura
corporal).

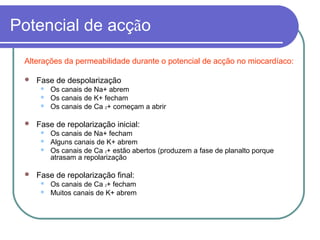

Potencial de acção
Alterações da permeabilidade durante o potencial de acção no miocardíaco:
 Fase de despolarização
 Os canais de Na+ abrem
 Os canais de K+ fecham
 Os canais de Ca 2+ começam a abrir
 Fase de repolarização inicial:
 Os canais de Na+ fecham
 Alguns canais de K+ abrem
 Os canais de Ca 2+ estão abertos (produzem a fase de planalto porque
atrasam a repolarização
 Fase de repolarização final:
 Os canais de Ca 2+ fecham
 Muitos canais de K+ abrem

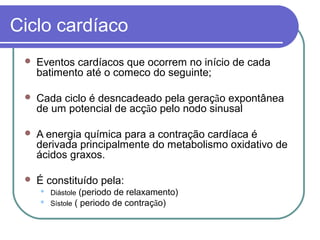

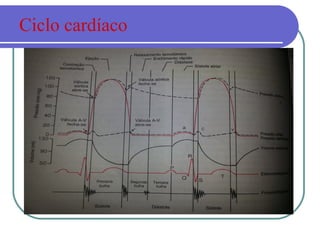

Ciclo cardíaco
 Eventos cardíacos que ocorrem no início de cada
batimento até o comeco do seguinte;
 Cada ciclo é desncadeado pela geração expontânea
de um potencial de acção pelo nodo sinusal
 A energia química para a contração cardíaca é
derivada principalmente do metabolismo oxidativo de
ácidos graxos.
 É constituído pela:
 Diástole (periodo de relaxamento)
 Sístole ( periodo de contração)
Ciclo cardíaco
Ciclo cardíaco

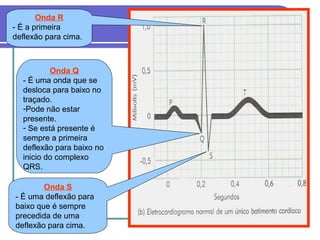

Relações do ciclo cardíaco com o ECG
 A onda P e causada pela dispolarização atrial, o que é
seguido pela contração atrial aumentando a sua
pressão imediatamente após a onda P.
 Cerca de 0.16s apos surge o complexo QRS
(despolarizacao ventricular) que da inicio a contracao
ventricular
 Por conseguinte o complexo QRS começa pouco
antes do inicio da contração ventricular
Ciclo cardíaco

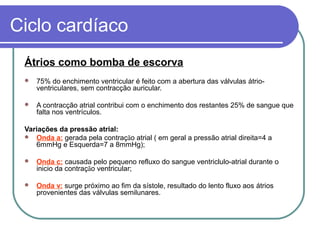

Átrios como bomba de escorva
 75% do enchimento ventricular é feito com a abertura das válvulas átrio-
ventriculares, sem contracção auricular.
 A contracção atrial contribui com o enchimento dos restantes 25% de sangue que
falta nos ventrículos.
Variações da pressão atrial:
 Onda a: gerada pela contração atrial ( em geral a pressão atrial direita=4 a
6mmHg e Esquerda=7 a 8mmHg);
 Onda c: causada pelo pequeno refluxo do sangue ventriclulo-atrial durante o
inicio da contração ventricular;
 Onda v: surge próximo ao fim da sístole, resultado do lento fluxo aos átrios
provenientes das válvulas semilunares.
Ciclo cardíaco-Ventriculos como bombas
Enchimento dos ventriculos:
 Durante a sistole o sangue se acumula nos átrios ( porque as
válvulas AV encontram-se encerradas)
 Logo ao fim da sistole, há ↓ pressões sistólicas e as pressões
diastólicas ↑ promovendo a abertura das válvulas AV, permitindo
o fluxo rápido para os ventriculos (periodo de enchimento
rápido) durante o primeiro terço da diástole
 Durante o terço médio o sangue flui normalmente
 Durante o ultimo terço o sangue flui pela contra ção atrial (25%)

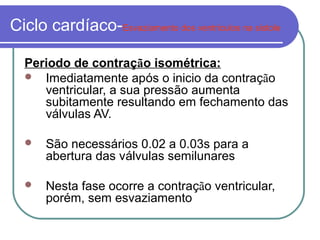

Ciclo cardíaco-Esvaziamento dos ventriculos na sistole
Periodo de contração isométrica:
 Imediatamente após o inicio da contração
ventricular, a sua pressão aumenta
subitamente resultando em fechamento das
válvulas AV.
 São necessários 0.02 a 0.03s para a
abertura das válvulas semilunares
 Nesta fase ocorre a contração ventricular,
porém, sem esvaziamento
Ciclo cardíaco-Esvaziamento dos ventriculos na sistole
Periodo de ejecção :
 Com a elevação da pressão ventricular esquerda acima de
80mmHg e da direita acima de 8mmHg, ocorre abertura das
válvulas semilunares;
 Imediatamente o sangue começa a sair dos ventriculos, sendo
70% durante o primeiro terço ( periodo de ejecção rápida) e 30%
( periodo de ejecção lento)
Periodo de relaxamento isométrico:
 Ao término da sistole, subitamente há relaxamento ventricular
permitindo queda das pressões intraventriculares;
 Mantendo-se por cerca de 0.03 a 0.06s em relaxamento antes do
inicio do novo ciclo.
Ciclo cardíaco-Esvaziamento dos ventriculos na sistole

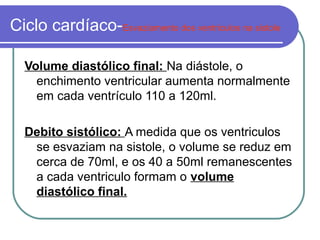

Volume diastólico final: Na diástole, o
enchimento ventricular aumenta normalmente
em cada ventrículo 110 a 120ml.
Debito sistólico: A medida que os ventriculos
se esvaziam na sistole, o volume se reduz em
cerca de 70ml, e os 40 a 50ml remanescentes
a cada ventriculo formam o volume
diastólico final.

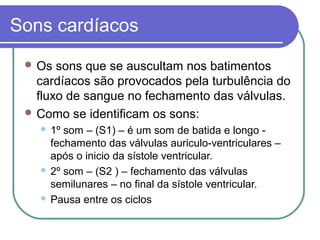

Sons cardíacos
 Os sons que se auscultam nos batimentos
cardíacos são provocados pela turbulência do
fluxo de sangue no fechamento das válvulas.
 Como se identificam os sons:
 1º som – (S1) – é um som de batida e longo -
fechamento das válvulas auriculo-ventriculares –
após o inicio da sístole ventricular.
 2º som – (S2 ) – fechamento das válvulas
semilunares – no final da sístole ventricular.
 Pausa entre os ciclos
Débito cardíaco

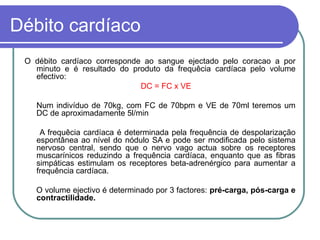

O débito cardíaco corresponde ao sangue ejectado pelo coracao a por
minuto e é resultado do produto da frequêcia cardíaca pelo volume
efectivo:
DC = FC x VE
Num indivíduo de 70kg, com FC de 70bpm e VE de 70ml teremos um
DC de aproximadamente 5l/min
A frequêcia cardíaca é determinada pela frequência de despolarização
espontânea ao nível do nódulo SA e pode ser modificada pelo sistema
nervoso central, sendo que o nervo vago actua sobre os receptores
muscarínicos reduzindo a frequência cardíaca, enquanto que as fibras
simpáticas estimulam os receptores beta-adrenérgico para aumentar a
frequência cardíaca.
O volume ejectivo é determinado por 3 factores: pré-carga, pós-carga e
contractilidade.
Regulação do Débito cardiaco

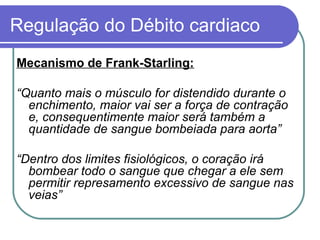

Mecanismo de Frank-Starling:
“Quanto mais o músculo for distendido durante o
enchimento, maior vai ser a força de contração
e, consequentimente maior será também a
quantidade de sangue bombeiada para aorta”
“Dentro dos limites fisiológicos, o coração irá
bombear todo o sangue que chegar a ele sem
permitir represamento excessivo de sangue nas
veias”

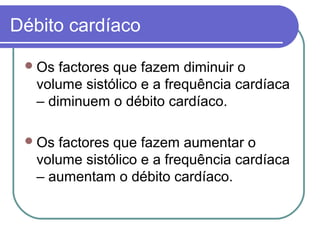

Débito cardíaco
Os factores que fazem diminuir o
volume sistólico e a frequência cardíaca
– diminuem o débito cardíaco.
Os factores que fazem aumentar o
volume sistólico e a frequência cardíaca
– aumentam o débito cardíaco.

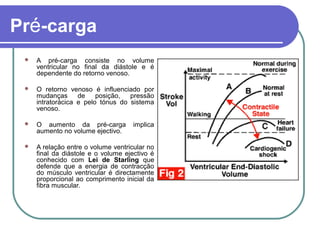

Pré-carga
 A pré-carga consiste no volume
ventricular no final da diástole e é
dependente do retorno venoso.
 O retorno venoso é influenciado por
mudanças de posição, pressão
intratorácica e pelo tónus do sistema
venoso.
 O aumento da pré-carga implica
aumento no volume ejectivo.
 A relação entre o volume ventricular no
final da diástole e o volume ejectivo é
conhecido com Lei de Starling que
defende que a energia de contracção
do músculo ventricular é directamente
proporcional ao comprimento inicial da
fibra muscular.
Pós-carga

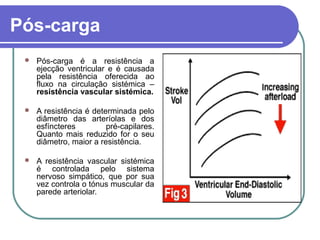

 Pós-carga é a resistência a
ejecção ventricular e é causada
pela resistência oferecida ao
fluxo na circulação sistémica –
resistência vascular sistémica.
 A resistência é determinada pelo
diâmetro das arteríolas e dos
esfíncteres pré-capilares.
Quanto mais reduzido for o seu
diâmetro, maior a resistência.
 A resistência vascular sistémica
é controlada pelo sistema
nervoso simpático, que por sua
vez controla o tónus muscular da
parede arteriolar.

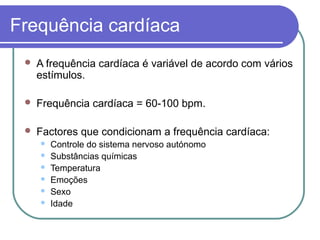

Frequência cardíaca
 A frequência cardíaca é variável de acordo com vários
estímulos.
 Frequência cardíaca = 60-100 bpm.
 Factores que condicionam a frequência cardíaca:
 Controle do sistema nervoso autónomo
 Substâncias químicas
 Temperatura
 Emoções
 Sexo
 Idade

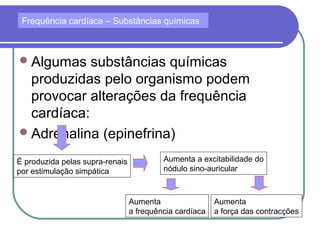

Algumas substâncias químicas
produzidas pelo organismo podem
provocar alterações da frequência
cardíaca:
Adrenalina (epinefrina)
Frequência cardíaca – Substâncias químicas
É produzida pelas supra-renais
por estimulação simpática
Aumenta a excitabilidade do
nódulo sino-auricular
Aumenta
a frequência cardíaca
Aumenta
a força das contracções
Frequência cardíaca

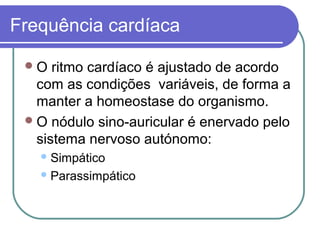

O ritmo cardíaco é ajustado de acordo
com as condições variáveis, de forma a
manter a homeostase do organismo.
O nódulo sino-auricular é enervado pelo
sistema nervoso autónomo:
Simpático
Parassimpático
Frequência cardíaca
 A estimulação dos nervos simpáticos – aumenta a
libertação de noradrenalina pelas terminações
nervosas – o ritmo dos impulsos do nódulo SA
aumentam e a frequência cardíaca aumenta.
 A estimulação dos nervos parassimpáticos (nervo
vago – X nervo craniano) – aumenta a libertação de
acetilcolina pelas terminações nervosas – o ritmo dos
impulsos do nódulo SA diminuem e do nódulo AV e a
frequência cardíaca diminui.
O cálcio e o potássio têm influência na
contractilidade das células cardíacas.
Frequência cardíaca – Substâncias químicas
Excesso de iões de potássio
no líquido extracelular
Provoca uma fraqueza geral do
músculo cardíaco.
Diminui a força de contracção pela
diminuição
do potencial de repouso da membrana.
Excesso de iões de cálcio
no líquido extracelular
O coração sofre uma contracção espasmódica.
Aumenta a força de contracção.
Diminui a frequência cardíaca.

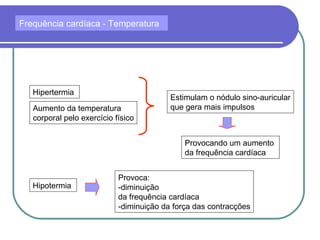

Frequência cardíaca - Temperatura
Hipertermia
Aumento da temperatura
corporal pelo exercício físico
Estimulam o nódulo sino-auricular
que gera mais impulsos
Provocando um aumento
da frequência cardíaca
Hipotermia
Provoca:
-diminuição
da frequência cardíaca
-diminuição da força das contracções

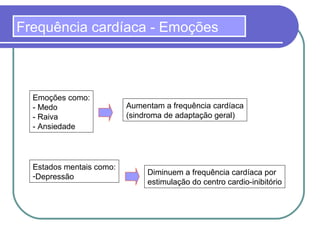

Frequência cardíaca - Emoções
Emoções como:
- Medo
- Raiva
- Ansiedade
Aumentam a frequência cardíaca
(sindroma de adaptação geral)
Estados mentais como:
-Depressão
Diminuem a frequência cardíaca por
estimulação do centro cardio-inibitório

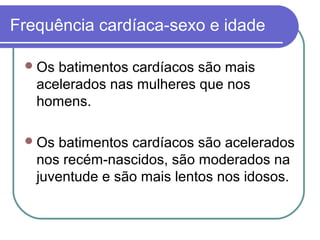

Frequência cardíaca-sexo e idade
Os batimentos cardíacos são mais
acelerados nas mulheres que nos
homens.
Os batimentos cardíacos são acelerados
nos recém-nascidos, são moderados na
juventude e são mais lentos nos idosos.

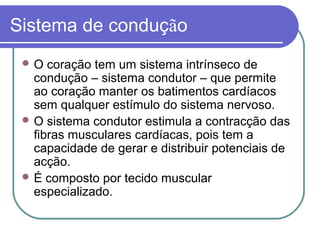

Sistema de condução
 O coração tem um sistema intrínseco de
condução – sistema condutor – que permite
ao coração manter os batimentos cardíacos
sem qualquer estímulo do sistema nervoso.
 O sistema condutor estimula a contracção das
fibras musculares cardíacas, pois tem a
capacidade de gerar e distribuir potenciais de
acção.
 É composto por tecido muscular
especializado.
Sistema de condução
 O músculo cardíaco é capaz de gerar de uma
forma espontânea e rítmica potenciais de
acção que provocam a contracção do
coração.
 O sistema de condução do coração é
composto pelo:
 Nódulo sino-atrial (ou sinusal)
 Nódulo átrio-ventricular
 Fascículo ou feixe átrio-ventricular
 Ramos direito e esquerdo
 Ramos subendocárdicos ou feixes de Purkinje
Sistema de condução

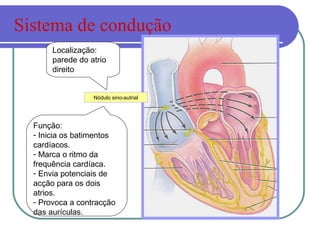

Nódulo sinusal
 O nódulo sino-atrial está localizado na parede do átrio direito,
abaixo da entrada da veia cava superior.
 O nódulo sino-atrial inicia os batimentos cardíacos e marca o
ritmo da frequência cardíaca de todo o coração– é designado
também por “marca passo”.
 O nódulo sino-atrial gera potenciais de acção muito rápidos,
distribui o estímulo por todo o coração, impedindo que outras
zonas possam gerar também potenciais de acção.
Sistema de condução

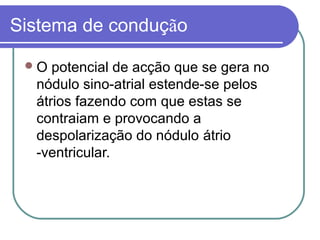

O potencial de acção que se gera no
nódulo sino-atrial estende-se pelos
átrios fazendo com que estas se
contraiam e provocando a
despolarização do nódulo átrio
-ventricular.
Sistema de condução
Sistema de condução
Nódulo átrio-ventricular
 O nódulo átrio-ventricular localiza-se no septo interatrial.
 O nódulo sino-atrial gera um potencial de acção que passa pelos
átrios até ao nódulo átrio-ventricular.
 Neste nódulo o potencial de acção desacelera permitindo:
 Os átrios transfirem o sangue para os ventrículos.
 Terminar a contracção dos átrios antes que os ventrículos iniciem a
sua contracção.
Sistema de condução
Fascículo átrio-ventricular (ou feixe de His)
 Do nódulo átrio-ventricular o potencial de acção passa
para o fascículo átrio-ventricular (ou feixe de His).
 O fascículo átrio-ventricular inicia-se na parte superior
do septo interventricular.
 O potencial de acção passa para os ramos direito e
esquerdo do fascículo átrio-ventricular na direcção do
ápice do coração.

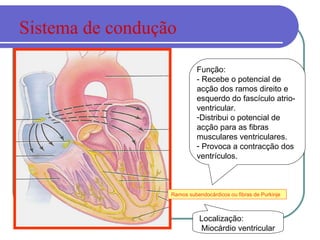

Sistema de condução

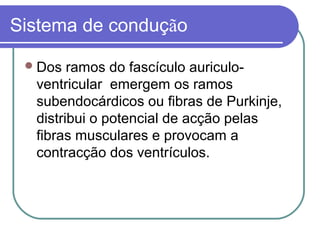

Dos ramos do fascículo auriculo-
ventricular emergem os ramos
subendocárdicos ou fibras de Purkinje,
distribui o potencial de acção pelas
fibras musculares e provocam a
contracção dos ventrículos.
Nódulo sino-autrial
Localização:
parede do atrio
direito
Função:
- Inicia os batimentos
cardíacos.
- Marca o ritmo da
frequência cardíaca.
- Envia potenciais de
acção para os dois
atrios.
- Provoca a contracção
das aurículas.
Sistema de condução
Fascículo auriculo-ventricular ou feixe de His
Localização:
Parte superior do
septo
interventricular
Função:
-Recebe o potencial de acção
do nódulo atrio-ventricular.
- Envia o potencial de acção
para os ramos
subendocárdicos ou fibras de
Purkinje.
Sistema de condução
Ramos subendocárdicos ou fibras de Purkinje
Localização:
Miocárdio ventricular
Função:
- Recebe o potencial de
acção dos ramos direito e
esquerdo do fascículo atrio-
ventricular.
-Distribui o potencial de
acção para as fibras
musculares ventriculares.
- Provoca a contracção dos
ventrículos.
Sistema de condução

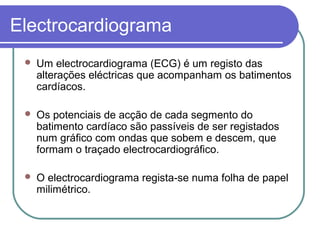

Electrocardiograma
 Um electrocardiograma (ECG) é um registo das
alterações eléctricas que acompanham os batimentos
cardíacos.
 Os potenciais de acção de cada segmento do
batimento cardíaco são passíveis de ser registados
num gráfico com ondas que sobem e descem, que
formam o traçado electrocardiográfico.
 O electrocardiograma regista-se numa folha de papel
milimétrico.

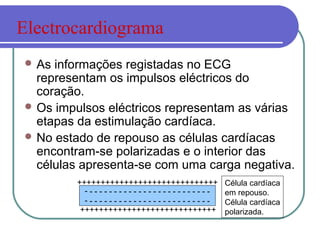

 As informações registadas no ECG
representam os impulsos eléctricos do
coração.
 Os impulsos eléctricos representam as várias
etapas da estimulação cardíaca.
 No estado de repouso as células cardíacas
encontram-se polarizadas e o interior das
células apresenta-se com uma carga negativa.
- - - - - - - - - - - - - - - - - - - - - - - - - -
- - - - - - - - - - - - - - - - - - - - - - - - - -
Célula cardíaca
em repouso.
Célula cardíaca
polarizada.+++++++++++++++++++++++++++++
++++++++++++++++++++++++++++++
Electrocardiograma

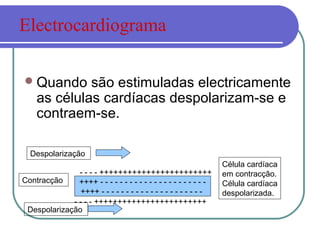

Quando são estimuladas electricamente
as células cardíacas despolarizam-se e
contraem-se.
++++ - - - - - - - - - - - - - - - - - - - - - -
++++ - - - - - - - - - - - - - - - - - - - - -
Célula cardíaca
em contracção.
Célula cardíaca
despolarizada.
- - - - ++++++++++++++++++++++++
- - - - ++++++++++++++++++++++++
Contracção
Despolarização
Despolarização
Electrocardiograma

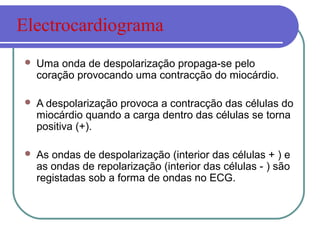

 Uma onda de despolarização propaga-se pelo
coração provocando uma contracção do miocárdio.
 A despolarização provoca a contracção das células do
miocárdio quando a carga dentro das células se torna
positiva (+).
 As ondas de despolarização (interior das células + ) e
as ondas de repolarização (interior das células - ) são
registadas sob a forma de ondas no ECG.
Electrocardiograma
Electrocardiograma

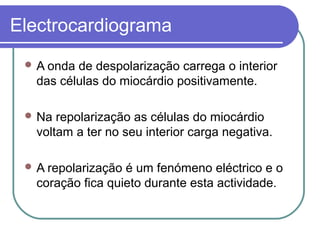

 A onda de despolarização carrega o interior
das células do miocárdio positivamente.
 Na repolarização as células do miocárdio
voltam a ter no seu interior carga negativa.
 A repolarização é um fenómeno eléctrico e o
coração fica quieto durante esta actividade.
Electrocardiograma

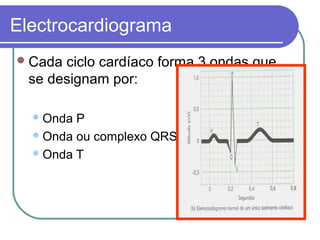

Cada ciclo cardíaco forma 3 ondas que
se designam por:
Onda P
Onda ou complexo QRS
Onda T

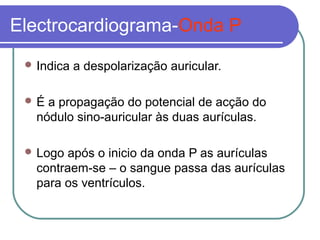

Electrocardiograma-Onda P
 Indica a despolarização auricular.
 É a propagação do potencial de acção do
nódulo sino-auricular às duas aurículas.
 Logo após o inicio da onda P as aurículas
contraem-se – o sangue passa das aurículas
para os ventrículos.

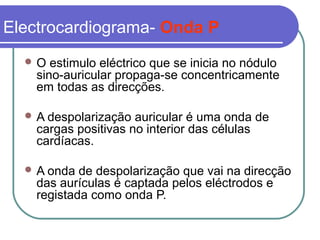

Electrocardiograma- Onda P
 O estimulo eléctrico que se inicia no nódulo
sino-auricular propaga-se concentricamente
em todas as direcções.
 A despolarização auricular é uma onda de
cargas positivas no interior das células
cardíacas.
 A onda de despolarização que vai na direcção
das aurículas é captada pelos eléctrodos e
registada como onda P.

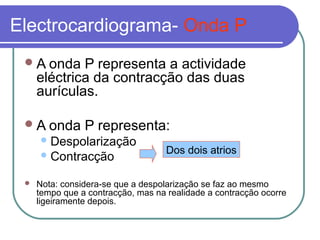

Electrocardiograma- Onda P
A onda P representa a actividade
eléctrica da contracção das duas
aurículas.
A onda P representa:
Despolarização
Contracção
 Nota: considera-se que a despolarização se faz ao mesmo
tempo que a contracção, mas na realidade a contracção ocorre
ligeiramente depois.
Dos dois atrios
Onda P
-Onda de
despolarização.
- Contracção das
aurículas.
Electrocardiograma- Onda P
Electrocardiograma- Complexo
QRS
Indica a despolarização ventricular.
É a propagação do potencial de acção
pelos ventrículos.
A onda QRS ou sistema QRS
representa a actividade eléctrica de
estimulação dos ventrículos.
Electrocardiograma- Complexo
QRS

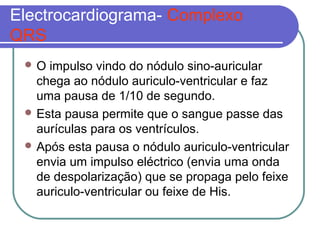

 O impulso vindo do nódulo sino-auricular
chega ao nódulo auriculo-ventricular e faz
uma pausa de 1/10 de segundo.
 Esta pausa permite que o sangue passe das
aurículas para os ventrículos.
 Após esta pausa o nódulo auriculo-ventricular
envia um impulso eléctrico (envia uma onda
de despolarização) que se propaga pelo feixe
auriculo-ventricular ou feixe de His.
Electrocardiograma- Complexo
QRS
 Do feixe de His a onda de despolarização propaga-se pelos
ramos direito e esquerdo – fascículo subendocárdico ou feixes
de Purkinje.
 À medida que se propaga a despolarização do nódulo auriculo-
ventricular, inicia-se a contracção dos ventrículos.
 A onda ou complexo QRS registado no ECG é o impulso
eléctrico que se propaga do nódulo AV para as fibras de Purkinje
e para a células miocárdicas.
 A contracção ventricular dura mais tempo que o complexo QRS,
mas este é considerado o registo que representa a contracção
ventricular.
Complexo QRS
-Onda de
despolarização dos
ventrículos.
- Provoca a
contracção dos
ventrículos.
Onda R
- É a primeira
deflexão para cima.
Onda Q
- É uma onda que se
desloca para baixo no
traçado.
-Pode não estar
presente.
- Se está presente é
sempre a primeira
deflexão para baixo no
inicio do complexo
QRS.
Onda S
- É uma deflexão para
baixo que é sempre
precedida de uma
deflexão para cima.
Electrocardiograma- Complexo
QRS
 Uma deflexão para cima no traçado do ECG é sempre
uma onda R.
 As ondas Q e S são sempre dirigidas para baixo (são
ondas negativas).
 O que distingue as ondas Q e S é o facto de
aparecerem antes ou depois da onda R.
 Onda Q – surge antes da onda R.
 Onda S – surge depois da onda R.
Electrocardiograma- Onda T
 Indica a repolarização dos ventrículos.
 Na repolarização as células do miocárdio
recuperam a carga negativa no seu interior,
ficando desta forma preparadas para uma
nova estimulação.
 A repolarização dos ventrículos é uma
fenómeno eléctrico, não havendo por isso
qualquer resposta mecânica
Onda T
-Representa a
repolarização
ventricular.
- Não há resposta
mecânica.
Electrocardiograma
Onda P
Contracção
auricular
Complexo QRS
Contracção
ventricular
Onda T
Repolarização
ventricular
Onda P
Sístole auricular Complexo QRS
Sístole ventricular
Onda T
Fase de
repouso
entre os
batimentos
Referencias bibliográficas
 GUYTON & HALL, Tratado de fisiologia
Médica, 11ª edição, Rio de Janeiro, Elsevier,
2006. cap 9,10. pág 103-121
 SADLER, T.W, Embriologia Médica, 11ª
edição, Rio de Janeiro, Guanabara Koogan,
cap 12, pág 143-173
 NETTER, Frank H, Atlas de anatomia
Humana, 3ª edição, Porto Alegre, Artmed,
2003, pág 207-222

Mais conteúdo relacionado

Mais procurados

Fisiologia Humana 7 - Sistema Respiratório
Fisiologia Humana 7 - Sistema RespiratórioFisiologia Humana 7 - Sistema Respiratório
Fisiologia Humana 7 - Sistema Respiratório
Herbert Santana

Radiologia torácica: Hilos pulmonares e Doenças do Mediastino
Radiologia torácica: Hilos pulmonares e Doenças do MediastinoRadiologia torácica: Hilos pulmonares e Doenças do Mediastino
Radiologia torácica: Hilos pulmonares e Doenças do Mediastino
Flávia Salame

Fisiologia Humana 5 - Sistema Cardiovascular
Fisiologia Humana 5 - Sistema CardiovascularFisiologia Humana 5 - Sistema Cardiovascular
Fisiologia Humana 5 - Sistema Cardiovascular
Herbert Santana

Fisiologia Pulmonar: Difusão
Fisiologia Pulmonar: DifusãoFisiologia Pulmonar: Difusão
Fisiologia Pulmonar: Difusão
Flávia Salame

Cascata de coagulação
Cascata de coagulaçãoCascata de coagulação
Cascata de coagulação
Rutxizita

Gasometria arterial fisioterapia
Gasometria arterial fisioterapiaGasometria arterial fisioterapia
Gasometria arterial fisioterapia
Felipe Bezerril

Aula 07 fisiologia - mecanismos da respiração
Aula 07  fisiologia - mecanismos da respiraçãoAula 07  fisiologia - mecanismos da respiração
Aula 07 fisiologia - mecanismos da respiração
Flávia Salame

Sistema respiratório
Sistema respiratórioSistema respiratório
Sistema respiratório
emanuel

Anatomia do sistema respiratório
Anatomia do sistema respiratórioAnatomia do sistema respiratório
Anatomia do sistema respiratório
Flávia Salame

Exame físico do sist. respiratório
Exame físico do sist. respiratórioExame físico do sist. respiratório
Exame físico do sist. respiratório
resenfe2013


Mais procurados (20)

Fisiologia Humana 7 - Sistema Respiratório
Fisiologia Humana 7 - Sistema RespiratórioFisiologia Humana 7 - Sistema Respiratório
Fisiologia Humana 7 - Sistema Respiratório

Arritmias Cardiacas
Arritmias CardiacasArritmias Cardiacas
Arritmias Cardiacas

Anticoagulante e Antiagregante
Anticoagulante e AntiagreganteAnticoagulante e Antiagregante
Anticoagulante e Antiagregante

Radiologia torácica: Hilos pulmonares e Doenças do Mediastino
Radiologia torácica: Hilos pulmonares e Doenças do MediastinoRadiologia torácica: Hilos pulmonares e Doenças do Mediastino
Radiologia torácica: Hilos pulmonares e Doenças do Mediastino

Sistema cardiovascular
Sistema cardiovascularSistema cardiovascular
Sistema cardiovascular

Fisiologia Humana 5 - Sistema Cardiovascular
Fisiologia Humana 5 - Sistema CardiovascularFisiologia Humana 5 - Sistema Cardiovascular
Fisiologia Humana 5 - Sistema Cardiovascular

Hemostasia e trombose
Hemostasia e tromboseHemostasia e trombose
Hemostasia e trombose

Fisiologia Pulmonar: Difusão
Fisiologia Pulmonar: DifusãoFisiologia Pulmonar: Difusão
Fisiologia Pulmonar: Difusão

Anatomia Cardiovascular
Anatomia CardiovascularAnatomia Cardiovascular
Anatomia Cardiovascular

Cascata de coagulação
Cascata de coagulaçãoCascata de coagulação
Cascata de coagulação

Gasometria arterial fisioterapia
Gasometria arterial fisioterapiaGasometria arterial fisioterapia
Gasometria arterial fisioterapia

Fisiologia - Sistema Cardiovascular
Fisiologia - Sistema CardiovascularFisiologia - Sistema Cardiovascular
Fisiologia - Sistema Cardiovascular

Aula 07 fisiologia - mecanismos da respiração
Aula 07  fisiologia - mecanismos da respiraçãoAula 07  fisiologia - mecanismos da respiração
Aula 07 fisiologia - mecanismos da respiração

Sistema respiratório
Sistema respiratórioSistema respiratório
Sistema respiratório

A Fisiologia Do Sistema RespiratóRio
A Fisiologia Do Sistema RespiratóRioA Fisiologia Do Sistema RespiratóRio
A Fisiologia Do Sistema RespiratóRio

Anatomia do sistema respiratório
Anatomia do sistema respiratórioAnatomia do sistema respiratório
Anatomia do sistema respiratório

Exame físico do sist. respiratório
Exame físico do sist. respiratórioExame físico do sist. respiratório
Exame físico do sist. respiratório

Semiologia cardíaca
Semiologia cardíaca Semiologia cardíaca
Semiologia cardíaca

Ventilação Mecânica Básica
Ventilação Mecânica Básica Ventilação Mecânica Básica
Ventilação Mecânica Básica

Sinais do Raio X de Tórax
Sinais do Raio X de TóraxSinais do Raio X de Tórax
Sinais do Raio X de Tórax


Destaque

Embriologia do sistema_cardiocirculatorio
Embriologia do sistema_cardiocirculatorioEmbriologia do sistema_cardiocirculatorio
Embriologia do sistema_cardiocirculatorio
Keyva Rayssa

Prova de seleção da liga acadêmica de fisiologia e farmacologia (1)
Prova de seleção da liga acadêmica de fisiologia e farmacologia (1)Prova de seleção da liga acadêmica de fisiologia e farmacologia (1)
Prova de seleção da liga acadêmica de fisiologia e farmacologia (1)
laffuespi2012

Músculo esquelético délio gaspar
Músculo esquelético   délio gasparMúsculo esquelético   délio gaspar
Músculo esquelético délio gaspar
gigantossauro9

Seminário fisiologia musculo esquelético
Seminário fisiologia musculo esqueléticoSeminário fisiologia musculo esquelético
Seminário fisiologia musculo esquelético
Janielle Chaves

Revisão histologia cardiovascular -Unichristus
Revisão histologia cardiovascular -UnichristusRevisão histologia cardiovascular -Unichristus
Revisão histologia cardiovascular -Unichristus
Jefferson Elias

fisiologia del musculo esqueletico
fisiologia del musculo esqueleticofisiologia del musculo esqueletico
fisiologia del musculo esqueletico
masachuses

Fisiologia do Coração
Fisiologia do CoraçãoFisiologia do Coração
Fisiologia do Coração
Paulo Teixeira

Capitulo 8 contracción y exitación del músculo liso
Capitulo 8  contracción y exitación del músculo lisoCapitulo 8  contracción y exitación del músculo liso
Capitulo 8 contracción y exitación del músculo liso
beamainka


Destaque (20)

Fisiologia cardíaca 2013
Fisiologia cardíaca 2013  Fisiologia cardíaca 2013
Fisiologia cardíaca 2013

Embriologia
EmbriologiaEmbriologia
Embriologia

5ª Semana Embrionária
5ª Semana Embrionária5ª Semana Embrionária
5ª Semana Embrionária

Embriologia do sistema_cardiocirculatorio
Embriologia do sistema_cardiocirculatorioEmbriologia do sistema_cardiocirculatorio
Embriologia do sistema_cardiocirculatorio

Bomba cardiaca
Bomba cardiacaBomba cardiaca
Bomba cardiaca

Fisiologia cardiovascular
Fisiologia cardiovascularFisiologia cardiovascular
Fisiologia cardiovascular

Gametogênese e meiose
Gametogênese e meioseGametogênese e meiose
Gametogênese e meiose

Insuficiência Cardiaca - Tulio Frazão (DX,TX)
Insuficiência Cardiaca - Tulio Frazão (DX,TX)Insuficiência Cardiaca - Tulio Frazão (DX,TX)
Insuficiência Cardiaca - Tulio Frazão (DX,TX)

Prova de seleção da liga acadêmica de fisiologia e farmacologia (1)
Prova de seleção da liga acadêmica de fisiologia e farmacologia (1)Prova de seleção da liga acadêmica de fisiologia e farmacologia (1)
Prova de seleção da liga acadêmica de fisiologia e farmacologia (1)

Músculo esquelético délio gaspar
Músculo esquelético   délio gasparMúsculo esquelético   délio gaspar
Músculo esquelético délio gaspar

FISIOLOGIA CARDÍACA 1
FISIOLOGIA CARDÍACA 1FISIOLOGIA CARDÍACA 1
FISIOLOGIA CARDÍACA 1

EXCITACION DEL MUSCULO ESQUELETICO
EXCITACION DEL MUSCULO ESQUELETICOEXCITACION DEL MUSCULO ESQUELETICO
EXCITACION DEL MUSCULO ESQUELETICO

2a 3a aulas profa luiza_farmácia 034_fisiologia cardiovascular_2012.2 final
2a 3a aulas profa luiza_farmácia 034_fisiologia cardiovascular_2012.2 final2a 3a aulas profa luiza_farmácia 034_fisiologia cardiovascular_2012.2 final
2a 3a aulas profa luiza_farmácia 034_fisiologia cardiovascular_2012.2 final

Seminário fisiologia musculo esquelético
Seminário fisiologia musculo esqueléticoSeminário fisiologia musculo esquelético
Seminário fisiologia musculo esquelético

Revisão histologia cardiovascular -Unichristus
Revisão histologia cardiovascular -UnichristusRevisão histologia cardiovascular -Unichristus
Revisão histologia cardiovascular -Unichristus

Fisiologia musculo esqueletico.
Fisiologia musculo esqueletico.Fisiologia musculo esqueletico.
Fisiologia musculo esqueletico.

fisiologia del musculo esqueletico
fisiologia del musculo esqueleticofisiologia del musculo esqueletico
fisiologia del musculo esqueletico

Fisiologia do Coração
Fisiologia do CoraçãoFisiologia do Coração
Fisiologia do Coração

Aula 05 sistema muscular esquelético
Aula 05   sistema muscular esqueléticoAula 05   sistema muscular esquelético
Aula 05 sistema muscular esquelético

Capitulo 8 contracción y exitación del músculo liso
Capitulo 8  contracción y exitación del músculo lisoCapitulo 8  contracción y exitación del músculo liso
Capitulo 8 contracción y exitación del músculo liso


Semelhante a Fisiologia cardiaca...tema

Semiologia 04 semiologia do aparelho cardiovascular aplicada
Semiologia 04   semiologia do aparelho cardiovascular aplicadaSemiologia 04   semiologia do aparelho cardiovascular aplicada
Semiologia 04 semiologia do aparelho cardiovascular aplicada
Jucie Vasconcelos

Sistema circulatorio 2003_2
Sistema circulatorio 2003_2Sistema circulatorio 2003_2
Sistema circulatorio 2003_2
Rafael Portela

Sistema cardiovascular
Sistema cardiovascularSistema cardiovascular
Sistema cardiovascular
centeruni

Anatomiaii sistemacardiovascular-120831120501-phpapp02
Anatomiaii sistemacardiovascular-120831120501-phpapp02Anatomiaii sistemacardiovascular-120831120501-phpapp02
Anatomiaii sistemacardiovascular-120831120501-phpapp02
Simone Alvarenga

Coração imprimir
Coração imprimirCoração imprimir
Coração imprimir
jdsouza11

Embriologia do sistema cardiovascular
Embriologia do sistema cardiovascularEmbriologia do sistema cardiovascular
Embriologia do sistema cardiovascular
Maria Jacoud


Semelhante a Fisiologia cardiaca...tema (20)

Arlindo ugulino netto_medresumos_2016_se
Arlindo ugulino netto_medresumos_2016_seArlindo ugulino netto_medresumos_2016_se
Arlindo ugulino netto_medresumos_2016_se

SISTEMA CARDIOVASCULAR - finalizado.pdf
SISTEMA CARDIOVASCULAR - finalizado.pdfSISTEMA CARDIOVASCULAR - finalizado.pdf
SISTEMA CARDIOVASCULAR - finalizado.pdf

Semiologia 04 semiologia do aparelho cardiovascular aplicada
Semiologia 04   semiologia do aparelho cardiovascular aplicadaSemiologia 04   semiologia do aparelho cardiovascular aplicada
Semiologia 04 semiologia do aparelho cardiovascular aplicada

Sistema Cardiovascular
Sistema CardiovascularSistema Cardiovascular
Sistema Cardiovascular

Biologo
BiologoBiologo
Biologo

Medresumos 2016 omf - cardiovascular
Medresumos 2016   omf - cardiovascularMedresumos 2016   omf - cardiovascular
Medresumos 2016 omf - cardiovascular

Sistema circulatorio 2003_2
Sistema circulatorio 2003_2Sistema circulatorio 2003_2
Sistema circulatorio 2003_2

Aula de anatomia e Fisiologia Humana cardiologica
Aula de anatomia e Fisiologia Humana cardiologicaAula de anatomia e Fisiologia Humana cardiologica
Aula de anatomia e Fisiologia Humana cardiologica

Circulatorio
CirculatorioCirculatorio
Circulatorio

Sistema circulatorio
Sistema circulatorioSistema circulatorio
Sistema circulatorio

08.sistema circulatrio corao
08.sistema circulatrio corao08.sistema circulatrio corao
08.sistema circulatrio corao

Sistema cardiovascular
Sistema cardiovascularSistema cardiovascular
Sistema cardiovascular

Anatomiaii sistemacardiovascular-120831120501-phpapp02
Anatomiaii sistemacardiovascular-120831120501-phpapp02Anatomiaii sistemacardiovascular-120831120501-phpapp02
Anatomiaii sistemacardiovascular-120831120501-phpapp02

1 sistema cardiovascular
1   sistema cardiovascular1   sistema cardiovascular
1 sistema cardiovascular

4- SISTEMA CIRCULATÓRIO.pptx
4- SISTEMA CIRCULATÓRIO.pptx4- SISTEMA CIRCULATÓRIO.pptx
4- SISTEMA CIRCULATÓRIO.pptx

Coração imprimir
Coração imprimirCoração imprimir
Coração imprimir

Embriologia do sistema cardiovascular
Embriologia do sistema cardiovascularEmbriologia do sistema cardiovascular
Embriologia do sistema cardiovascular

Sistema cardiovascular
Sistema cardiovascular Sistema cardiovascular
Sistema cardiovascular

IV Angiologia
IV AngiologiaIV Angiologia
IV Angiologia

Coraçao
CoraçaoCoraçao
Coraçao


Fisiologia cardiaca...tema

  • 1. UNIVERSIDADE EDUARDO MONDLANE Faculdade de Medicina FISIOLOGIA CARDÍACA Sebastião Margarida Maputo, Dezembro de 2014
  • 2. Sumário  Embriologia cardiovascular  Anatomia cardiovascular  Histologia cardíaca  Fisiologia  Funções do sistema cardiovascular  Ciclo cardíaco  Sistema de condução  Electrocardiograma normal  Referencias bibliográficas
  • 3. I- Embriologia  O Sistema Cardiovascular inicia a sua formação durante a terceira semana de desenvolvimento embrionário.  Este é o primeiro sistema a formar-se devido às necessidades fisiológicas do embrião, que por difusão já não consegue mais realizar funções básicas como oxigenação dos tecidos e excreção de produtos tóxicos…  Deriva basicamente da mesoderme e de células da crista neural.
  • 4. Embriologia  O primeiro indício do coração é o aparecimento de um par de canais endoteliais - os cordões angioblásticos – durante a terceira semana.  Estes cordões canalizam-se formando os tubos cardíacos do coração, que se fundem formando o coração tubular, ao final da terceira semana.  O coração começa a bater ao 22° dia.  O fluxo de sangue começa durante a 4ªsemana e pode ser visualizado pela ultra-sonografia Doppler.
  • 5. Embriologia O coração primitivo é formado por: * Tronco arterioso * Bulbo cardíaco * Átrio * Ventrículo * Seio venoso
  • 6. Embriologia A divisão do canal átrio-ventricular, átrio e ventrículo começam por volta da metade da 4ªs e está essencialmente completa ao final da 4ªs de vida. Embora sejam descritos separadamente, esses processos de desenvolvimento acontecem simultaneamente.
  • 7. Divisao do canal atrio-ventricular Coxins endocárdicos aparecem nas paredes dorsal e ventral do coração, na região do canal atrioventricular. Estas saliências crescem em direção uma à outra e se fundem, dividindo os canais atrioventriculares direito e esquerdo.
  • 8. Septação do coração  Inicialmente há separação entre os átrios e os ventrículos (separação átrio-ventricular) e posteriormente há divisão atrial (direito e esquerdo).  Entre os átrios, permanece no embrião uma pequena comunicação oval - forame oval permitindo que o sangue rico em oxigênio proveniente da veia cava chegue ao átrio esquerdo
  • 9. Septação dos ventrículos A primeira indicação da divisão do ventrículo é a formação de uma crista muscular mediana que é o septo interventricular resultado do crescimento muscular do ventrículo de ambos os lados. Esse septo permanece aberto até a sétima semana.
  • 10. Formação das veias Veias Umbilicais: durante o período embrionário levam sangue oxigenado da placenta para o coração. Veias Vitelínicas: posteriormente darão origem as veias hepáticas Veias Cardinais: principal sistema de drenagem do embrião. * Veia cardinal anterior: dará origem a veia cava superior e veia braquiocefálica esquerda. * Veia cardinal posterior: dará origem as raízes da veia ázigo e ilíacas * Veia subcardinal: dará origem a veia renal rsquerda, veias supra-renais e gonadais e um segmento da veia cava inferior.
  • 11. Formação das válvulas cardíacas Quando a septação do troco arterioso esta quase completa, as válvulas semilunares começam a desenvolver-se de três proliferações do tecido subendocárdico em torno dos orifícios da aorta e do tronco pulmonar. Estas proliferações são escavadas para formar três cúspides de paredes delgada.
  • 12. II-Anatomia cardiovascular  O coração é um órgão em forma de cone, aproximadamente do tamanho de uma mão fechada  Tem cerca de 12 cm de comprimento, 9 cm de largura em sua parte mais ampla e 6 cm de espessura.  Pesa em média 250g nas mulheres adultas e 300g nos homens adultos.  Localiza-se no mediastino, entre os pulmões e apoia-se sobre o diafragma  O ápice é formado pela ponta do ventrículo esquerdo.  A base é formada pelas aurículas, principalmente o átrio direito.
  • 13. Limites Anterior- esterno e costelas Posterior- traqueia, esófago e artéria aorta ascendente Superior- grandes vasos do coração Inferior-diafragma A direita- pulmão direito A esquerda-pulmão esquerdo
  • 14. Configuração interna ÁTRIO DIREITO ATRIO ESQUERDO VENTRÍCULO DIREITO VENTRÍCULO ESQUERDO
  • 15. Configuração interna  Os dois átrios estão separados por uma parede – septo interauricular.  Os dois ventrículos estão separadas por uma parede – septo interventricular.  Externamente existe uma pequena depressão que circunda o coração e que separa os átrios dos ventrículos – é o sulco coronário.  O sulco coronário tem artérias e veias coronárias e gordura.
  • 16. Válvulas cardíacas O coração tem válvulas que impedem o refluxo do sangue. As válvulas são estruturas que fecham aberturas e são compostas por tecido conjuntivo. As válvulas fecham e abrem como resposta a mudanças de pressão.
  • 17. Válvulas cardíacas VALVULAS ATRIO-VENTRICULARES: Válvula tricúspide (3 cúspides) – válvula que divide o atrio direito do ventrículo direito. Válvula bicúspide (3 cúspides) - válvula que divide o atrio esquerdo do ventrículo esquerdo VALVULAS SEMILUNARES Encontram-se no tronco pulmonar e na artéria aorta. Estas válvulas têm como função evitar que o sangue que sai do coração pelo ventrículo direito, reflua. As válvulas são compostas por 3 porções em forma de meia lua e estão fixadas às paredes das artérias.
  • 19. Grandes vasos O sangue venoso chega ao coração (atrio direito) – através de 3 veias: Veia cava superior – canaliza para o coração o sangue da parte superior do corpo, acima do coração. Veia cava inferior – canaliza para o coração o sangue da parte superior do corpo, abaixo do coração. Seio coronário – canaliza o sangue da maioria dos vasos da parede do coração.
  • 20.
  • 21. Grandes vasos  O sangue venoso que chega aos pulmões liberta o dióxido de carbono (CO2) e absorve oxigénio (O2).  O sangue oxigenado regressa ao coração, para o átrio esquerdo através de 4 veias pulmonares.  Quando o sangue enche o átrio esquerdo esta canaliza-o para o ventrículo esquerdo.  O ventrículo esquerdo bombeia o sangue para a artéria aorta.
  • 22. Grandes vasos  Quando o sangue enche a aurícula direita esta canaliza-o para o ventrículo direito, que por sua vez o bombeia para o tronco pulmonar.  O tronco pulmonar sai do ventrículo direito e divide-se em:  Artérias pulmonares direita e esquerda – que conduzem o sangue respectivamente para o pulmão direito e esquerdo.
  • 23. Grandes vasos  Quando o sangue sai do ventrículo esquerdo passa pela aorta ascendente, daqui vai para as artérias coronárias, arco da aorta e aorta descendente, onde vai irrigar os órgãos torácicos e abdominais.  Através de ramificações destes grandes vasos o sangue chega a todos os tecidos do organismo.
  • 24. Vascularização  O coração tem o seu próprio fornecimento de sangue através da circulação coronária.  Os principais vasos coronários são:  Artéria coronária direita  Artéria coronária esquerda  Seio coronário Que se originam na aorta ascendente. Ramificam-se para fornece O2 e nutrientes ao coração. Transporta o sangue venoso do coração para o átrio direito
  • 25. Vascularização Artéria Coronária Direita: Marginal Interventricular posterior Artéria Coronária Esquerda: Circumflexa Interventricular anterior
  • 26.
  • 28. III-Histologia do coração  Exteriormente o coração é revestido por uma camada de tecido conjuntivo que o protege e ajuda a manter no lugar – o pericárdio.  O pericárdio apresenta dois folhetos:  Externo – pericárdio fibroso  Interno – pericárdio seroso – que apresenta duas camadas:  A mais externa é a - camada parietal – que está em contacto com o pericárdio fibroso  A mais interna é a - camada visceral ou epicárdio – que está em contacto com o miocárdio
  • 29. Histologia do coração Entre o camada parietal e visceral do pericárdio seroso existe um espaço – a cavidade do pericárdio – que contém um fluido fluido pericárdico – que evita o atrito entre as duas camadas, para facilitar os movimentos durante os batimentos cardicos.
  • 30. Histologia do coração A parede do coração é formada por 3 camadas, do exterior para o interior: Epicárdio(externa) Miocárdio(média) Endocárdio(interna)
  • 31. Histologia do coração Epicárdio:  Epicárdio é constituído por mesotélio e tecido conjuntivo.  Constitui a camada visceral do pericárdio seroso.  É uma camada fina, transparente e externa da parede do coração.
  • 32. Histologia do coração Miocárdio  O miocárdio tem como principal função bombear o sangue.  As fibras musculares cardíacas formam duas redes distintas:  Uma rede atrial (sincício atrial)  Uma rede ventricular (sincício ventricular)  Cada fibra une-se a outras fibras através dos discos intercalares  No interior dos discos intercalares encontramos junções gap que permitem a condução dos potenciais de acção entre as fibras musculares  As junções gap funcionam como pontes para a transmissão da excitação de uma fibra a outra.
  • 33. Histologia do coração O miocárdio contém miofibrilas (actina e miosina)
  • 34. Histologia do coração Miocárdio: (cont)  O miocárdio constitui a maior parte do coração e é composto por tecido muscular específico responsável pela função específica do coração.  O tecido muscular do miocárdio apresenta células musculares:  Estriadas  Involuntárias  Organizadas em feixes
  • 35. Histologia do coração  A camada de miocárdio é mais fina nos átrios porque estes funcionam como uma fraca bomba de escorva (primer pump) enviando o sangue para os ventrículos.  Os ventrículos têm uma camada de miocárdio mais espessa porque fornecem a forca principal que propelem o sangue pela circulação pulmonar e sistémica.
  • 36. Histologia do coração Endocárdio:  O endocárdio reveste o interior do miocárdio, as válvulas e a cordas tendinosas que se ligam às válvulas.  É constituído por epitélio escamoso simples – endotélio.  O endocárdio é contíguo com o endotélio que reveste os grandes vasos sanguíneos
  • 37. IV-Fisiologia Funções do sistema cardiovascular  Garantir circulação a todos órgãos e tecidos  Fornecer trocas de gases, nutrientes e hormônios  Captar o volume sanguíneo proveniente dos tecidos e remover os produtos do catabolismo  Participação de mecanismos homeostáticos (comunicação hormonal, temperatura corporal).
  • 38. Potencial de acção Alterações da permeabilidade durante o potencial de acção no miocardíaco:  Fase de despolarização  Os canais de Na+ abrem  Os canais de K+ fecham  Os canais de Ca 2+ começam a abrir  Fase de repolarização inicial:  Os canais de Na+ fecham  Alguns canais de K+ abrem  Os canais de Ca 2+ estão abertos (produzem a fase de planalto porque atrasam a repolarização  Fase de repolarização final:  Os canais de Ca 2+ fecham  Muitos canais de K+ abrem
  • 39. Ciclo cardíaco  Eventos cardíacos que ocorrem no início de cada batimento até o comeco do seguinte;  Cada ciclo é desncadeado pela geração expontânea de um potencial de acção pelo nodo sinusal  A energia química para a contração cardíaca é derivada principalmente do metabolismo oxidativo de ácidos graxos.  É constituído pela:  Diástole (periodo de relaxamento)  Sístole ( periodo de contração)
  • 41. Ciclo cardíaco Relações do ciclo cardíaco com o ECG  A onda P e causada pela dispolarização atrial, o que é seguido pela contração atrial aumentando a sua pressão imediatamente após a onda P.  Cerca de 0.16s apos surge o complexo QRS (despolarizacao ventricular) que da inicio a contracao ventricular  Por conseguinte o complexo QRS começa pouco antes do inicio da contração ventricular
  • 42. Ciclo cardíaco Átrios como bomba de escorva  75% do enchimento ventricular é feito com a abertura das válvulas átrio- ventriculares, sem contracção auricular.  A contracção atrial contribui com o enchimento dos restantes 25% de sangue que falta nos ventrículos. Variações da pressão atrial:  Onda a: gerada pela contração atrial ( em geral a pressão atrial direita=4 a 6mmHg e Esquerda=7 a 8mmHg);  Onda c: causada pelo pequeno refluxo do sangue ventriclulo-atrial durante o inicio da contração ventricular;  Onda v: surge próximo ao fim da sístole, resultado do lento fluxo aos átrios provenientes das válvulas semilunares.
  • 43. Ciclo cardíaco-Ventriculos como bombas Enchimento dos ventriculos:  Durante a sistole o sangue se acumula nos átrios ( porque as válvulas AV encontram-se encerradas)  Logo ao fim da sistole, há ↓ pressões sistólicas e as pressões diastólicas ↑ promovendo a abertura das válvulas AV, permitindo o fluxo rápido para os ventriculos (periodo de enchimento rápido) durante o primeiro terço da diástole  Durante o terço médio o sangue flui normalmente  Durante o ultimo terço o sangue flui pela contra ção atrial (25%)
  • 44. Ciclo cardíaco-Esvaziamento dos ventriculos na sistole Periodo de contração isométrica:  Imediatamente após o inicio da contração ventricular, a sua pressão aumenta subitamente resultando em fechamento das válvulas AV.  São necessários 0.02 a 0.03s para a abertura das válvulas semilunares  Nesta fase ocorre a contração ventricular, porém, sem esvaziamento
  • 45. Ciclo cardíaco-Esvaziamento dos ventriculos na sistole Periodo de ejecção :  Com a elevação da pressão ventricular esquerda acima de 80mmHg e da direita acima de 8mmHg, ocorre abertura das válvulas semilunares;  Imediatamente o sangue começa a sair dos ventriculos, sendo 70% durante o primeiro terço ( periodo de ejecção rápida) e 30% ( periodo de ejecção lento) Periodo de relaxamento isométrico:  Ao término da sistole, subitamente há relaxamento ventricular permitindo queda das pressões intraventriculares;  Mantendo-se por cerca de 0.03 a 0.06s em relaxamento antes do inicio do novo ciclo.
  • 46. Ciclo cardíaco-Esvaziamento dos ventriculos na sistole Volume diastólico final: Na diástole, o enchimento ventricular aumenta normalmente em cada ventrículo 110 a 120ml. Debito sistólico: A medida que os ventriculos se esvaziam na sistole, o volume se reduz em cerca de 70ml, e os 40 a 50ml remanescentes a cada ventriculo formam o volume diastólico final.
  • 47. Sons cardíacos  Os sons que se auscultam nos batimentos cardíacos são provocados pela turbulência do fluxo de sangue no fechamento das válvulas.  Como se identificam os sons:  1º som – (S1) – é um som de batida e longo - fechamento das válvulas auriculo-ventriculares – após o inicio da sístole ventricular.  2º som – (S2 ) – fechamento das válvulas semilunares – no final da sístole ventricular.  Pausa entre os ciclos
  • 48. Débito cardíaco O débito cardíaco corresponde ao sangue ejectado pelo coracao a por minuto e é resultado do produto da frequêcia cardíaca pelo volume efectivo: DC = FC x VE Num indivíduo de 70kg, com FC de 70bpm e VE de 70ml teremos um DC de aproximadamente 5l/min A frequêcia cardíaca é determinada pela frequência de despolarização espontânea ao nível do nódulo SA e pode ser modificada pelo sistema nervoso central, sendo que o nervo vago actua sobre os receptores muscarínicos reduzindo a frequência cardíaca, enquanto que as fibras simpáticas estimulam os receptores beta-adrenérgico para aumentar a frequência cardíaca. O volume ejectivo é determinado por 3 factores: pré-carga, pós-carga e contractilidade.
  • 49. Regulação do Débito cardiaco Mecanismo de Frank-Starling: “Quanto mais o músculo for distendido durante o enchimento, maior vai ser a força de contração e, consequentimente maior será também a quantidade de sangue bombeiada para aorta” “Dentro dos limites fisiológicos, o coração irá bombear todo o sangue que chegar a ele sem permitir represamento excessivo de sangue nas veias”
  • 50. Débito cardíaco Os factores que fazem diminuir o volume sistólico e a frequência cardíaca – diminuem o débito cardíaco. Os factores que fazem aumentar o volume sistólico e a frequência cardíaca – aumentam o débito cardíaco.
  • 51. Pré-carga  A pré-carga consiste no volume ventricular no final da diástole e é dependente do retorno venoso.  O retorno venoso é influenciado por mudanças de posição, pressão intratorácica e pelo tónus do sistema venoso.  O aumento da pré-carga implica aumento no volume ejectivo.  A relação entre o volume ventricular no final da diástole e o volume ejectivo é conhecido com Lei de Starling que defende que a energia de contracção do músculo ventricular é directamente proporcional ao comprimento inicial da fibra muscular.
  • 52. Pós-carga  Pós-carga é a resistência a ejecção ventricular e é causada pela resistência oferecida ao fluxo na circulação sistémica – resistência vascular sistémica.  A resistência é determinada pelo diâmetro das arteríolas e dos esfíncteres pré-capilares. Quanto mais reduzido for o seu diâmetro, maior a resistência.  A resistência vascular sistémica é controlada pelo sistema nervoso simpático, que por sua vez controla o tónus muscular da parede arteriolar.
  • 53. Frequência cardíaca  A frequência cardíaca é variável de acordo com vários estímulos.  Frequência cardíaca = 60-100 bpm.  Factores que condicionam a frequência cardíaca:  Controle do sistema nervoso autónomo  Substâncias químicas  Temperatura  Emoções  Sexo  Idade
  • 54. Algumas substâncias químicas produzidas pelo organismo podem provocar alterações da frequência cardíaca: Adrenalina (epinefrina) Frequência cardíaca – Substâncias químicas É produzida pelas supra-renais por estimulação simpática Aumenta a excitabilidade do nódulo sino-auricular Aumenta a frequência cardíaca Aumenta a força das contracções
  • 55. Frequência cardíaca O ritmo cardíaco é ajustado de acordo com as condições variáveis, de forma a manter a homeostase do organismo. O nódulo sino-auricular é enervado pelo sistema nervoso autónomo: Simpático Parassimpático
  • 56. Frequência cardíaca  A estimulação dos nervos simpáticos – aumenta a libertação de noradrenalina pelas terminações nervosas – o ritmo dos impulsos do nódulo SA aumentam e a frequência cardíaca aumenta.  A estimulação dos nervos parassimpáticos (nervo vago – X nervo craniano) – aumenta a libertação de acetilcolina pelas terminações nervosas – o ritmo dos impulsos do nódulo SA diminuem e do nódulo AV e a frequência cardíaca diminui.
  • 57. O cálcio e o potássio têm influência na contractilidade das células cardíacas. Frequência cardíaca – Substâncias químicas Excesso de iões de potássio no líquido extracelular Provoca uma fraqueza geral do músculo cardíaco. Diminui a força de contracção pela diminuição do potencial de repouso da membrana. Excesso de iões de cálcio no líquido extracelular O coração sofre uma contracção espasmódica. Aumenta a força de contracção. Diminui a frequência cardíaca.
  • 58. Frequência cardíaca - Temperatura Hipertermia Aumento da temperatura corporal pelo exercício físico Estimulam o nódulo sino-auricular que gera mais impulsos Provocando um aumento da frequência cardíaca Hipotermia Provoca: -diminuição da frequência cardíaca -diminuição da força das contracções
  • 59. Frequência cardíaca - Emoções Emoções como: - Medo - Raiva - Ansiedade Aumentam a frequência cardíaca (sindroma de adaptação geral) Estados mentais como: -Depressão Diminuem a frequência cardíaca por estimulação do centro cardio-inibitório
  • 60. Frequência cardíaca-sexo e idade Os batimentos cardíacos são mais acelerados nas mulheres que nos homens. Os batimentos cardíacos são acelerados nos recém-nascidos, são moderados na juventude e são mais lentos nos idosos.
  • 61. Sistema de condução  O coração tem um sistema intrínseco de condução – sistema condutor – que permite ao coração manter os batimentos cardíacos sem qualquer estímulo do sistema nervoso.  O sistema condutor estimula a contracção das fibras musculares cardíacas, pois tem a capacidade de gerar e distribuir potenciais de acção.  É composto por tecido muscular especializado.
  • 62. Sistema de condução  O músculo cardíaco é capaz de gerar de uma forma espontânea e rítmica potenciais de acção que provocam a contracção do coração.  O sistema de condução do coração é composto pelo:  Nódulo sino-atrial (ou sinusal)  Nódulo átrio-ventricular  Fascículo ou feixe átrio-ventricular  Ramos direito e esquerdo  Ramos subendocárdicos ou feixes de Purkinje
  • 63. Sistema de condução Nódulo sinusal  O nódulo sino-atrial está localizado na parede do átrio direito, abaixo da entrada da veia cava superior.  O nódulo sino-atrial inicia os batimentos cardíacos e marca o ritmo da frequência cardíaca de todo o coração– é designado também por “marca passo”.  O nódulo sino-atrial gera potenciais de acção muito rápidos, distribui o estímulo por todo o coração, impedindo que outras zonas possam gerar também potenciais de acção.
  • 64. Sistema de condução O potencial de acção que se gera no nódulo sino-atrial estende-se pelos átrios fazendo com que estas se contraiam e provocando a despolarização do nódulo átrio -ventricular.
  • 66. Sistema de condução Nódulo átrio-ventricular  O nódulo átrio-ventricular localiza-se no septo interatrial.  O nódulo sino-atrial gera um potencial de acção que passa pelos átrios até ao nódulo átrio-ventricular.  Neste nódulo o potencial de acção desacelera permitindo:  Os átrios transfirem o sangue para os ventrículos.  Terminar a contracção dos átrios antes que os ventrículos iniciem a sua contracção.
  • 67. Sistema de condução Fascículo átrio-ventricular (ou feixe de His)  Do nódulo átrio-ventricular o potencial de acção passa para o fascículo átrio-ventricular (ou feixe de His).  O fascículo átrio-ventricular inicia-se na parte superior do septo interventricular.  O potencial de acção passa para os ramos direito e esquerdo do fascículo átrio-ventricular na direcção do ápice do coração.
  • 68. Sistema de condução Dos ramos do fascículo auriculo- ventricular emergem os ramos subendocárdicos ou fibras de Purkinje, distribui o potencial de acção pelas fibras musculares e provocam a contracção dos ventrículos.
  • 69. Nódulo sino-autrial Localização: parede do atrio direito Função: - Inicia os batimentos cardíacos. - Marca o ritmo da frequência cardíaca. - Envia potenciais de acção para os dois atrios. - Provoca a contracção das aurículas. Sistema de condução
  • 70. Fascículo auriculo-ventricular ou feixe de His Localização: Parte superior do septo interventricular Função: -Recebe o potencial de acção do nódulo atrio-ventricular. - Envia o potencial de acção para os ramos subendocárdicos ou fibras de Purkinje. Sistema de condução
  • 71. Ramos subendocárdicos ou fibras de Purkinje Localização: Miocárdio ventricular Função: - Recebe o potencial de acção dos ramos direito e esquerdo do fascículo atrio- ventricular. -Distribui o potencial de acção para as fibras musculares ventriculares. - Provoca a contracção dos ventrículos. Sistema de condução
  • 72. Electrocardiograma  Um electrocardiograma (ECG) é um registo das alterações eléctricas que acompanham os batimentos cardíacos.  Os potenciais de acção de cada segmento do batimento cardíaco são passíveis de ser registados num gráfico com ondas que sobem e descem, que formam o traçado electrocardiográfico.  O electrocardiograma regista-se numa folha de papel milimétrico.
  • 73.  As informações registadas no ECG representam os impulsos eléctricos do coração.  Os impulsos eléctricos representam as várias etapas da estimulação cardíaca.  No estado de repouso as células cardíacas encontram-se polarizadas e o interior das células apresenta-se com uma carga negativa. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Célula cardíaca em repouso. Célula cardíaca polarizada.+++++++++++++++++++++++++++++ ++++++++++++++++++++++++++++++ Electrocardiograma
  • 74. Quando são estimuladas electricamente as células cardíacas despolarizam-se e contraem-se. ++++ - - - - - - - - - - - - - - - - - - - - - - ++++ - - - - - - - - - - - - - - - - - - - - - Célula cardíaca em contracção. Célula cardíaca despolarizada. - - - - ++++++++++++++++++++++++ - - - - ++++++++++++++++++++++++ Contracção Despolarização Despolarização Electrocardiograma
  • 75.  Uma onda de despolarização propaga-se pelo coração provocando uma contracção do miocárdio.  A despolarização provoca a contracção das células do miocárdio quando a carga dentro das células se torna positiva (+).  As ondas de despolarização (interior das células + ) e as ondas de repolarização (interior das células - ) são registadas sob a forma de ondas no ECG. Electrocardiograma
  • 76. Electrocardiograma  A onda de despolarização carrega o interior das células do miocárdio positivamente.  Na repolarização as células do miocárdio voltam a ter no seu interior carga negativa.  A repolarização é um fenómeno eléctrico e o coração fica quieto durante esta actividade.
  • 77. Electrocardiograma Cada ciclo cardíaco forma 3 ondas que se designam por: Onda P Onda ou complexo QRS Onda T
  • 78. Electrocardiograma-Onda P  Indica a despolarização auricular.  É a propagação do potencial de acção do nódulo sino-auricular às duas aurículas.  Logo após o inicio da onda P as aurículas contraem-se – o sangue passa das aurículas para os ventrículos.
  • 79. Electrocardiograma- Onda P  O estimulo eléctrico que se inicia no nódulo sino-auricular propaga-se concentricamente em todas as direcções.  A despolarização auricular é uma onda de cargas positivas no interior das células cardíacas.  A onda de despolarização que vai na direcção das aurículas é captada pelos eléctrodos e registada como onda P.
  • 80. Electrocardiograma- Onda P A onda P representa a actividade eléctrica da contracção das duas aurículas. A onda P representa: Despolarização Contracção  Nota: considera-se que a despolarização se faz ao mesmo tempo que a contracção, mas na realidade a contracção ocorre ligeiramente depois. Dos dois atrios
  • 81. Onda P -Onda de despolarização. - Contracção das aurículas. Electrocardiograma- Onda P
  • 82. Electrocardiograma- Complexo QRS Indica a despolarização ventricular. É a propagação do potencial de acção pelos ventrículos. A onda QRS ou sistema QRS representa a actividade eléctrica de estimulação dos ventrículos.
  • 83. Electrocardiograma- Complexo QRS  O impulso vindo do nódulo sino-auricular chega ao nódulo auriculo-ventricular e faz uma pausa de 1/10 de segundo.  Esta pausa permite que o sangue passe das aurículas para os ventrículos.  Após esta pausa o nódulo auriculo-ventricular envia um impulso eléctrico (envia uma onda de despolarização) que se propaga pelo feixe auriculo-ventricular ou feixe de His.
  • 84. Electrocardiograma- Complexo QRS  Do feixe de His a onda de despolarização propaga-se pelos ramos direito e esquerdo – fascículo subendocárdico ou feixes de Purkinje.  À medida que se propaga a despolarização do nódulo auriculo- ventricular, inicia-se a contracção dos ventrículos.  A onda ou complexo QRS registado no ECG é o impulso eléctrico que se propaga do nódulo AV para as fibras de Purkinje e para a células miocárdicas.  A contracção ventricular dura mais tempo que o complexo QRS, mas este é considerado o registo que representa a contracção ventricular.
  • 85. Complexo QRS -Onda de despolarização dos ventrículos. - Provoca a contracção dos ventrículos.
  • 86. Onda R - É a primeira deflexão para cima. Onda Q - É uma onda que se desloca para baixo no traçado. -Pode não estar presente. - Se está presente é sempre a primeira deflexão para baixo no inicio do complexo QRS. Onda S - É uma deflexão para baixo que é sempre precedida de uma deflexão para cima.
  • 87. Electrocardiograma- Complexo QRS  Uma deflexão para cima no traçado do ECG é sempre uma onda R.  As ondas Q e S são sempre dirigidas para baixo (são ondas negativas).  O que distingue as ondas Q e S é o facto de aparecerem antes ou depois da onda R.  Onda Q – surge antes da onda R.  Onda S – surge depois da onda R.
  • 88. Electrocardiograma- Onda T  Indica a repolarização dos ventrículos.  Na repolarização as células do miocárdio recuperam a carga negativa no seu interior, ficando desta forma preparadas para uma nova estimulação.  A repolarização dos ventrículos é uma fenómeno eléctrico, não havendo por isso qualquer resposta mecânica
  • 91. Onda P Contracção auricular Complexo QRS Contracção ventricular Onda T Repolarização ventricular Onda P Sístole auricular Complexo QRS Sístole ventricular Onda T Fase de repouso entre os batimentos
  • 92. Referencias bibliográficas  GUYTON & HALL, Tratado de fisiologia Médica, 11ª edição, Rio de Janeiro, Elsevier, 2006. cap 9,10. pág 103-121  SADLER, T.W, Embriologia Médica, 11ª edição, Rio de Janeiro, Guanabara Koogan, cap 12, pág 143-173  NETTER, Frank H, Atlas de anatomia Humana, 3ª edição, Porto Alegre, Artmed, 2003, pág 207-222
