O documento apresenta novos amplificadores de fibra óptica e fibras ópticas da Leuze, incluindo os modelos LV461, LV462 e LV463 de amplificadores e a nova linha KFX de fibras ópticas de plástico. O LV463 oferece alta performance e funcionalidade avançada através de duplo display, interface simples e configuração por métodos estáticos e dinâmicos.
2. Novos Amplificadores de Fibra Óptica
LV463: Alta Performance e Funcionalidade
• Display Duplo
• Interface de usuário simples
• 3 métodos diferentes de Configuração
• Interface IO Link Opcional
LV462: Funcionalidade Adicional
• Funções Temporizadas: ON/OFF delay
• 4 alcances diferentes
• Ajuste via AutoSet ou Botões +-
• Ótima relação custo-benefício
LV461: Uso Geral
• Chave: alcance velocidade
• Chave: light ON - dark ON
• Ajuste por Potenciômetro
• Baixo Preço

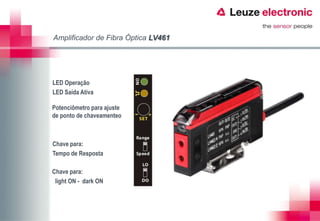

3. Amplificador de Fibra Óptica LV461
LED Operação
LED Saída Ativa
Potenciômetro para ajuste
de ponto de chaveamenteo
Chave para:
Tempo de Resposta
Chave para:
light ON - dark ON

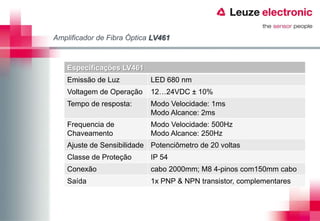

4. Amplificador de Fibra Óptica LV461
Especificações LV461
Emissão de Luz LED 680 nm
Voltagem de Operação 12…24VDC ± 10%
Tempo de resposta: Modo Velocidade: 1ms
Modo Alcance: 2ms
Frequencia de Modo Velocidade: 500Hz
Chaveamento Modo Alcance: 250Hz
Ajuste de Sensibilidade Potenciômetro de 20 voltas
Classe de Proteção IP 54
Conexão cabo 2000mm; M8 4-pinos com150mm cabo
Saída 1x PNP & NPN transistor, complementares

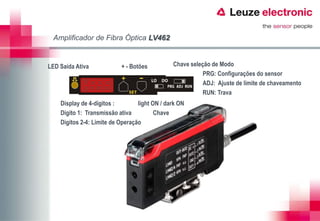

5. Amplificador de Fibra Óptica LV462
LED Saída Ativa + - Botões Chave seleção de Modo
PRG: Configurações do sensor
ADJ: Ajuste de limite de chaveamento
RUN: Trava
Display de 4-digitos : light ON / dark ON
Digito 1: Transmissão ativa Chave
Digitos 2-4: Limite de Operação

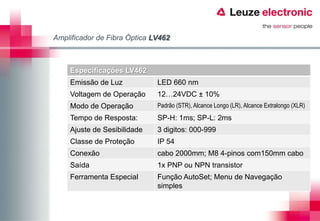

6. Amplificador de Fibra Óptica LV462
Especificações LV462
Emissão de Luz LED 660 nm
Voltagem de Operação 12…24VDC ± 10%
Modo de Operação Padrão (STR), Alcance Longo (LR), Alcance Extralongo (XLR)
Tempo de Resposta: SP-H: 1ms; SP-L: 2ms
Ajuste de Sesibilidade 3 digitos: 000-999
Classe de Proteção IP 54
Conexão cabo 2000mm; M8 4-pinos com150mm cabo
Saída 1x PNP ou NPN transistor
Ferramenta Especial Função AutoSet; Menu de Navegação
simples
7. Amplificador de Fibra Óptica LV463
Duplo Display
Interface de operação e configuração simples.
IO-Link Opcional
4 velocidades de resposta, cada uma com 8 níveis de ganho.
Método poderoso de configuração via Teach: Estático com 1 ou 2 pontos
e Dimânico com 2 pontos.

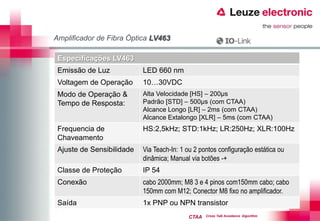

8. Amplificador de Fibra Óptica LV463
Especificações LV463
Emissão de Luz LED 660 nm
Voltagem de Operação 10…30VDC
Modo de Operação & Alta Velocidade [HS] – 200µs
Tempo de Resposta: Padrão [STD] – 500µs (com CTAA)
Alcance Longo [LR] – 2ms (com CTAA)
Alcance Extalongo [XLR] – 5ms (com CTAA)
Frequencia de HS:2,5kHz; STD:1kHz; LR:250Hz; XLR:100Hz
Chaveamento
Ajuste de Sensibilidade Via Teach-In: 1 ou 2 pontos configuração estática ou
dinâmica; Manual via botões -+
Classe de Proteção IP 54
Conexão cabo 2000mm; M8 3 e 4 pinos com150mm cabo; cabo
150mm com M12; Conector M8 fixo no amplificador.
Saída 1x PNP ou NPN transistor
CTAA Cross Talk Avoidance Algorithm

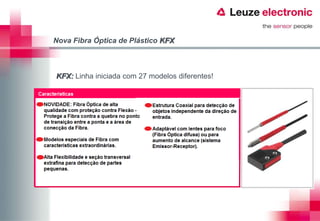

9. Nova Fibra Óptica de Plástico KFX
KFX: Linha iniciada com 27 modelos diferentes!

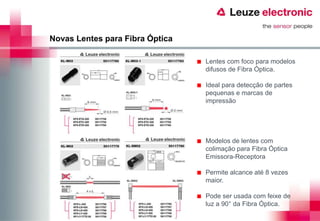

10. Novas Lentes para Fibra Óptica
Lentes com foco para modelos
difusos de Fibra Óptica.
Ideal para detecção de partes
pequenas e marcas de
impressão
Modelos de lentes com
colimação para Fibra Óptica
Emissora-Receptora
Permite alcance até 8 vezes
maior.
Pode ser usada com feixe de
luz a 90° da Fibra Óptica.

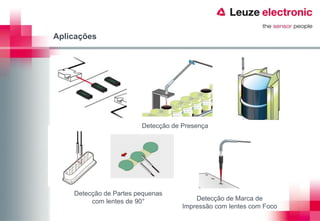

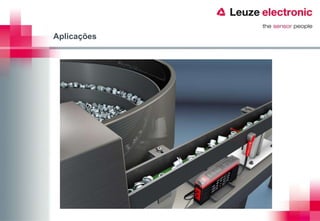

11. Aplicações
Detecção de Presença
Detecção de Partes pequenas
com lentes de 90° Detecção de Marca de
Impressão com lentes com Foco
