Curso basico de alarme l

IVONEI HILGEMBERG
ivohilgemberg@msn.com
OSCAR ROGÉRIO
GONÇALVES DE OLIVEIRA
Oscar.oliver@hotmail.com

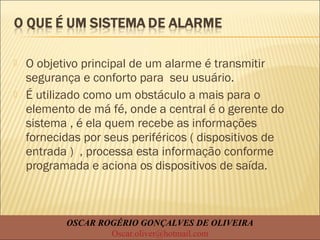

 O objetivo principal de um alarme é transmitir
segurança e conforto para seu usuário.
 É utilizado como um obstáculo a mais para o
elemento de má fé, onde a central é o gerente do
sistema , é ela quem recebe as informações
fornecidas por seus periféricos ( dispositivos de
entrada ) , processa esta informação conforme
programada e aciona os dispositivos de saída.
OSCAR ROGÉRIO GONÇALVES DE OLIVEIRA

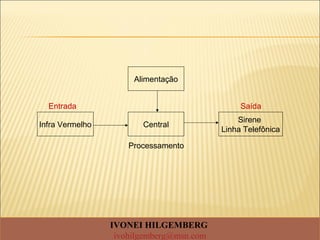

Alimentação
Sirene
Linha Telefônica
Infra Vermelho Central
Entrada Saída
Processamento
IVONEI HILGEMBERG

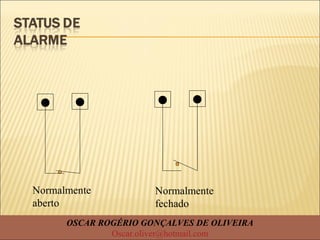

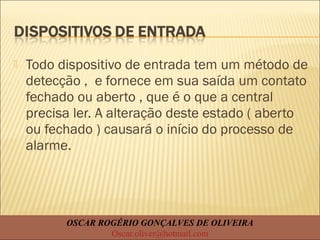

 Todo dispositivo de entrada tem um método de
detecção , e fornece em sua saída um contato
fechado ou aberto , que é o que a central
precisa ler. A alteração deste estado ( aberto
ou fechado ) causará o início do processo de
alarme.

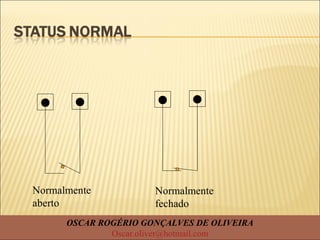

Normalmente
aberto
Normalmente
fechado

 Este é o tipo de sensor que tem o menor índice de
falso alarme , pois seu funcionamento é
estritamente físico .

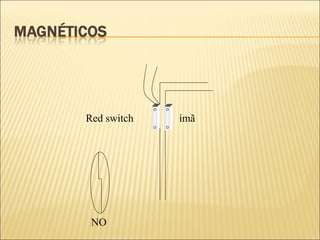

 Consiste em duas peças , uma com um contato
metálico levemente afastado e o outro um ímã.
Quando o ímã está perto do contato eles se tocam
devido a força magnética do ímã ( estado normal ) ,
quando o ímã é retirado, os contatos voltam a se
afastar ( estado de alarme ) Baseado neste
funcionamento é basicamente utilizado em portas
e janelas .

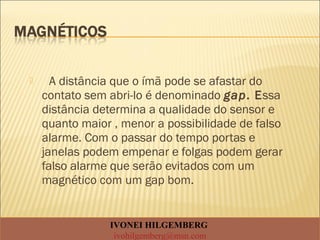

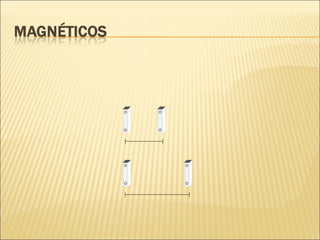

 A distância que o ímã pode se afastar do
contato sem abri-lo é denominado gap. Essa
distância determina a qualidade do sensor e
quanto maior , menor a possibilidade de falso
alarme. Com o passar do tempo portas e
janelas podem empenar e folgas podem gerar
falso alarme que serão evitados com um
magnético com um gap bom.
IVONEI HILGEMBERG

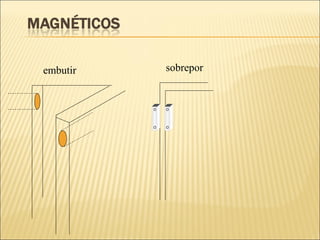

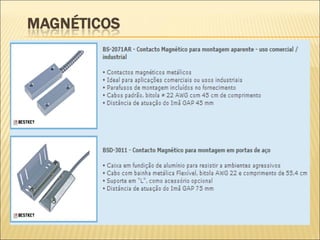

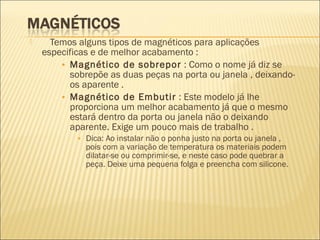

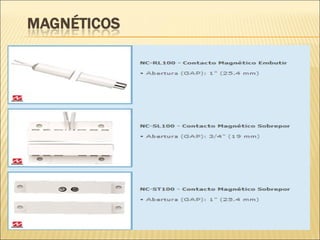

 Temos alguns tipos de magnéticos para aplicações
especificas e de melhor acabamento :
• Magnético de sobrepor : Como o nome já diz se
sobrepõe as duas peças na porta ou janela , deixando-
os aparente .
• Magnético de Embutir : Este modelo já lhe
proporciona um melhor acabamento já que o mesmo
estará dentro da porta ou janela não o deixando
aparente. Exige um pouco mais de trabalho .
• Dica: Ao instalar não o ponha justo na porta ou janela ,
pois com a variação de temperatura os materiais podem
dilatar-se ou comprimir-se, e neste caso pode quebrar a
peça. Deixe uma pequena folga e preencha com silicone.

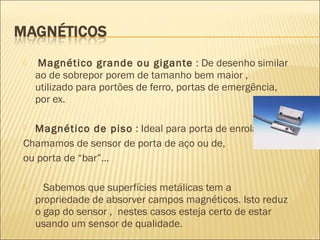

 Magnético grande ou gigante : De desenho similar
ao de sobrepor porem de tamanho bem maior ,
utilizado para portões de ferro, portas de emergência,
por ex.
 Magnético de piso : Ideal para porta de enrolar.
Chamamos de sensor de porta de aço ou de,
ou porta de “bar”...

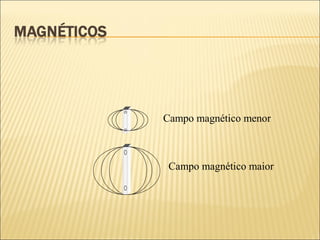

 Sabemos que superfícies metálicas tem a
propriedade de absorver campos magnéticos. Isto reduz
o gap do sensor , nestes casos esteja certo de estar
usando um sensor de qualidade.

Campo magnético menor
Campo magnético maior

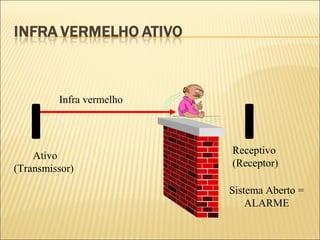

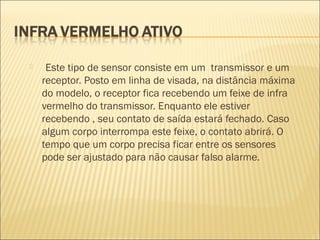

 Este tipo de sensor consiste em um transmissor e um
receptor. Posto em linha de visada, na distância máxima
do modelo, o receptor fica recebendo um feixe de infra
vermelho do transmissor. Enquanto ele estiver
recebendo , seu contato de saída estará fechado. Caso
algum corpo interrompa este feixe, o contato abrirá. O
tempo que um corpo precisa ficar entre os sensores
pode ser ajustado para não causar falso alarme.

Infra vermelho
Ativo
(Transmissor) Receptivo
(Receptor)

Infra vermelho
Ativo
(Transmissor)
Receptivo
(Receptor)
Sistema Aberto =
ALARME

Infra vermelho
Ativo
(Transmissor)
Receptivo
(Receptor)
Sistema
Fechado
IVONEI HILGEMBERG

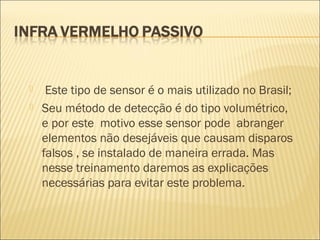

 Este tipo de sensor é o mais utilizado no Brasil;
 Seu método de detecção é do tipo volumétrico,
e por este motivo esse sensor pode abranger
elementos não desejáveis que causam disparos
falsos , se instalado de maneira errada. Mas
nesse treinamento daremos as explicações
necessárias para evitar este problema.

 Passivo porque recebe , não emite ou sai
absolutamente nada dele.
 O que ele recebe ? Todo sensor tem como
elemento principal um componente capaz de
captar a intensidade de infra vermelho e
transformar em energia elétrica no local
instalado.
IVONEI HILGEMBERG

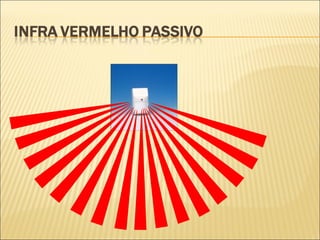

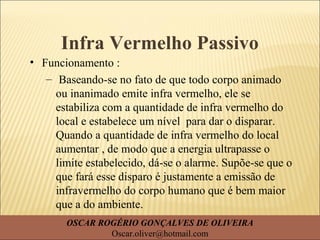

Infra Vermelho Passivo
• Funcionamento :
– Baseando-se no fato de que todo corpo animado
ou inanimado emite infra vermelho, ele se
estabiliza com a quantidade de infra vermelho do
local e estabelece um nível para dar o disparar.
Quando a quantidade de infra vermelho do local
aumentar , de modo que a energia ultrapasse o
limite estabelecido, dá-se o alarme. Supõe-se que o
que fará esse disparo é justamente a emissão de
infravermelho do corpo humano que é bem maior
que a do ambiente.

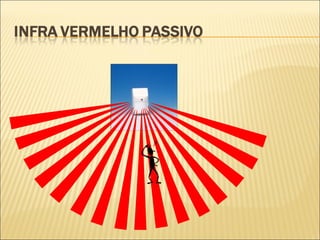

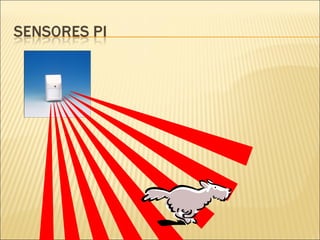

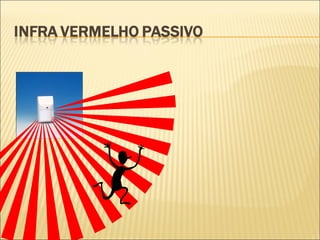

 Não devemos instalá-lo de frente para a porta
de entrada, mas de forma que seus feixes de
leitura sejam cortados transversalmente.
IVONEI HILGEMBERG

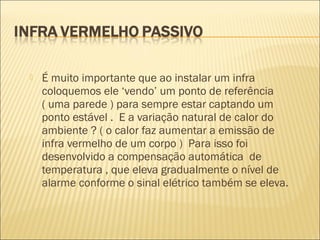

 É muito importante que ao instalar um infra
coloquemos ele ‘vendo’ um ponto de referência
( uma parede ) para sempre estar captando um
ponto estável . E a variação natural de calor do
ambiente ? ( o calor faz aumentar a emissão de
infra vermelho de um corpo ) Para isso foi
desenvolvido a compensação automática de
temperatura , que eleva gradualmente o nível de
alarme conforme o sinal elétrico também se eleva.

3
2
1
0
1
2
3

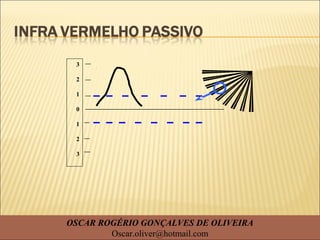

 Podemos observar que existem dois feixes de amostra
do ambiente , isto deve-se ao fato de dentro de cada
sensor existir dois elementos um positivo e outro
negativo. Os dois têm de captar um sinal para que haja
o disparo . Nos primeiros infras só existia um elemento
dentro do sensor. Isto provocava muitos falsos alarmes.
Hoje os mais sofisticados têm até quatro elementos.
Simples Dual Quad

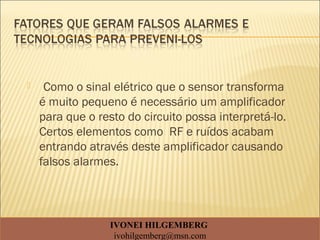

 Como o sinal elétrico que o sensor transforma
é muito pequeno é necessário um amplificador
para que o resto do circuito possa interpretá-lo.

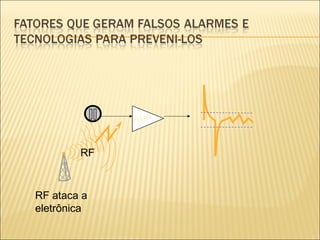

Certos elementos como RF e ruídos acabam
entrando através deste amplificador causando
falsos alarmes.
IVONEI HILGEMBERG

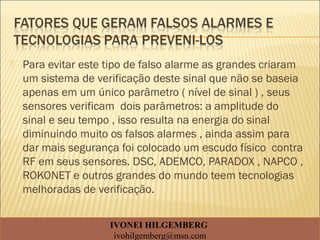

 Para evitar este tipo de falso alarme as grandes criaram
um sistema de verificação deste sinal que não se baseia
apenas em um único parâmetro ( nível de sinal ) , seus
sensores verificam dois parâmetros: a amplitude do
sinal e seu tempo , isso resulta na energia do sinal
diminuindo muito os falsos alarmes , ainda assim para
dar mais segurança foi colocado um escudo físico contra
RF em seus sensores. DSC, ADEMCO, PARADOX , NAPCO ,
ROKONET e outros grandes do mundo teem tecnologias
melhoradas de verificação.
IVONEI HILGEMBERG

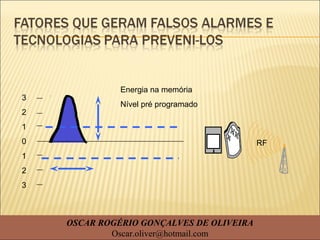

Energia na memória
Nível pré programado
RF
3
2
1
0
1
2
3

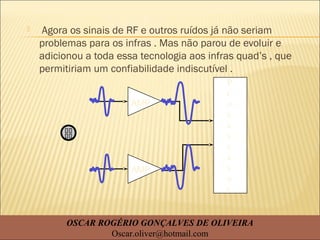

 Agora os sinais de RF e outros ruídos já não seriam
problemas para os infras . Mas não parou de evoluir e
adicionou a toda essa tecnologia aos infras quad’s , que
permitiriam um confiabilidade indiscutível .
AMP
AMP
P
r
o
c
e
s
s
a
s
o
r

 O processo de detecção do infravermelho irá
funcionar como um infra normal sendo que,
neste tipo de sensor, foi acrescido um
emissor de microondas que funciona com o
princípio do efeito dopler onde as ondas de
microondas que são emitidas deverão refletir
e retornar em uma certa freqüência;
IVONEI HILGEMBERG

Infra vermelho com microondas
• Como a água absorve as microondas este sinal
não retornará e dará o disparo do microondas ,
como nosso corpo tem 70% de água é perfeito
para detecção. Dica : Ao instalar um sensor de
microondas só o ligue quando já estiver tudo
pronto, ficar olhando de perto para o seu
emissor pode dar uma certa irritação aos olhos
devido a grande quantidade de água deste órgão.

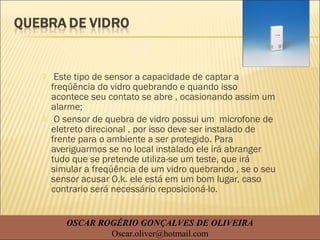

 Este tipo de sensor a capacidade de captar a
freqüência do vidro quebrando e quando isso
acontece seu contato se abre , ocasionando assim um
alarme;
 O sensor de quebra de vidro possui um microfone de
eletreto direcional , por isso deve ser instalado de
frente para o ambiente a ser protegido. Para
averiguarmos se no local instalado ele irá abranger
tudo que se pretende utiliza-se um teste, que irá
simular a freqüência de um vidro quebrando , se o seu
sensor acusar O.k. ele está em um bom lugar, caso
contrario será necessário reposicioná-lo.

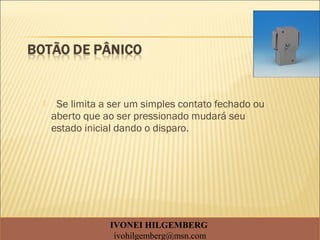

 Se limita a ser um simples contato fechado ou
aberto que ao ser pressionado mudará seu
estado inicial dando o disparo.
IVONEI HILGEMBERG

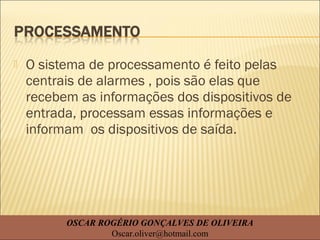

 O sistema de processamento é feito pelas
centrais de alarmes , pois são elas que
recebem as informações dos dispositivos de
entrada, processam essas informações e
informam os dispositivos de saída.

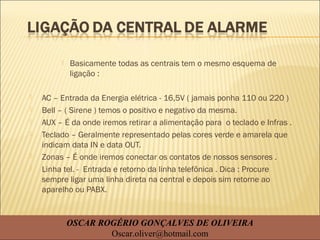

 Basicamente todas as centrais tem o mesmo esquema de
ligação :
 AC – Entrada da Energia elétrica - 16,5V ( jamais ponha 110 ou 220 )
 Bell – ( Sirene ) temos o positivo e negativo da mesma.
 AUX – É da onde iremos retirar a alimentação para o teclado e Infras .
 Teclado – Geralmente representado pelas cores verde e amarela que
indicam data IN e data OUT.
 Zonas – É onde iremos conectar os contatos de nossos sensores .
 Linha tel. - Entrada e retorno da linha telefônica . Dica : Procure
sempre ligar uma linha direta na central e depois sim retorne ao
aparelho ou PABX.

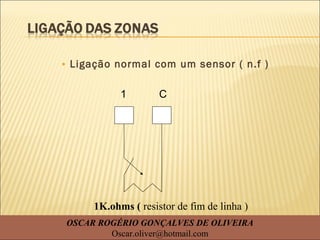

• Ligação normal com um sensor ( n.f )
1 C
1K.ohms ( resistor de fim de linha )

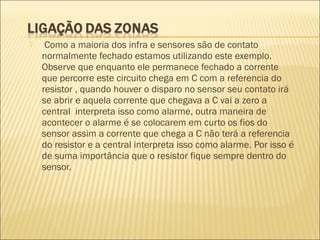

 Como a maioria dos infra e sensores são de contato
normalmente fechado estamos utilizando este exemplo.
Observe que enquanto ele permanece fechado a corrente
que percorre este circuito chega em C com a referencia do
resistor , quando houver o disparo no sensor seu contato irá
se abrir e aquela corrente que chegava a C vai a zero a
central interpreta isso como alarme, outra maneira de
acontecer o alarme é se colocarem em curto os fios do
sensor assim a corrente que chega a C não terá a referencia
do resistor e a central interpreta isso como alarme. Por isso é
de suma importância que o resistor fique sempre dentro do
sensor.

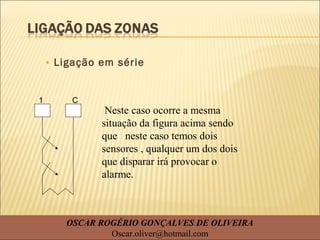

• Ligação em série
Neste caso ocorre a mesma
situação da figura acima sendo
que neste caso temos dois
sensores , qualquer um dos dois
que disparar irá provocar o
alarme.
1 C

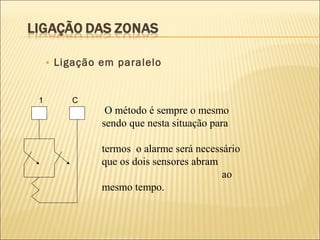

• Ligação em paralelo
O método é sempre o mesmo
sendo que nesta situação para
termos o alarme será necessário
que os dois sensores abram
ao
mesmo tempo.
1 C

 Apesar de toda proteção que as centrais de alarme
possuem hoje é sempre recomendado que se instale um
protetor de rede e um de linha para que caso ocorra a
central não leve o primeiro impacto da descarga.
 Também podemos armar e desarmar nossos sistemas a
partir de um controle remoto .

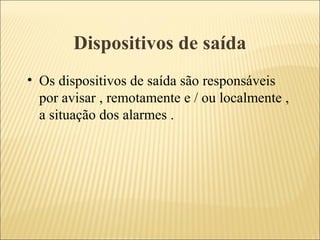

Dispositivos de saída
• Os dispositivos de saída são responsáveis
por avisar , remotamente e / ou localmente ,
a situação dos alarmes .

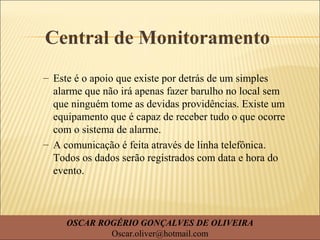

Central de Monitoramento
– Este é o apoio que existe por detrás de um simples
alarme que não irá apenas fazer barulho no local sem
que ninguém tome as devidas providências. Existe um
equipamento que é capaz de receber tudo o que ocorre
com o sistema de alarme.
– A comunicação é feita através de linha telefônica.
Todos os dados serão registrados com data e hora do
evento.

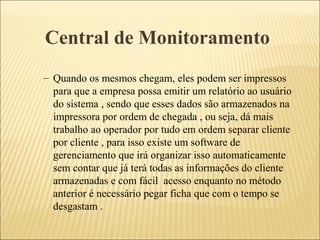

Central de Monitoramento
– Quando os mesmos chegam, eles podem ser impressos
para que a empresa possa emitir um relatório ao usuário
do sistema , sendo que esses dados são armazenados na
impressora por ordem de chegada , ou seja, dá mais
trabalho ao operador por tudo em ordem separar cliente
por cliente , para isso existe um software de
gerenciamento que irá organizar isso automaticamente
sem contar que já terá todas as informações do cliente
armazenadas e com fácil acesso enquanto no método
anterior é necessário pegar ficha que com o tempo se
desgastam .

Ivonei Hilgemberg
https://www.facebook.com/ivoneihilgemberg
http://www.linkedin.com/in/ivoneihilgemberg
http://ivoneihilgemberg-vendas.blogspot.com.br/
http://www.slideshare.net/ivohilgemberg
http://www.wiziq.com/ivoneihilgemberg
http://ivoneihilgemberg.blogspot.com.br/
http://pt.scribd.com/ivonei_hilgemberg

Curso basico de alarme l

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Curso basico de alarme l

Mais de Ivonei Hilgemberg

Curso basico de alarme l
