O documento descreve o sistema de iluminação PRIME LED da empresa PRIME LED Light Tech, que possui um único LED potente para iluminar piscinas. O sistema vem em versões de 9W e 20W, instala-se diretamente em tubulações sem necessidade de nicho, e possui 15 programas de iluminação com diferentes cores e efeitos.

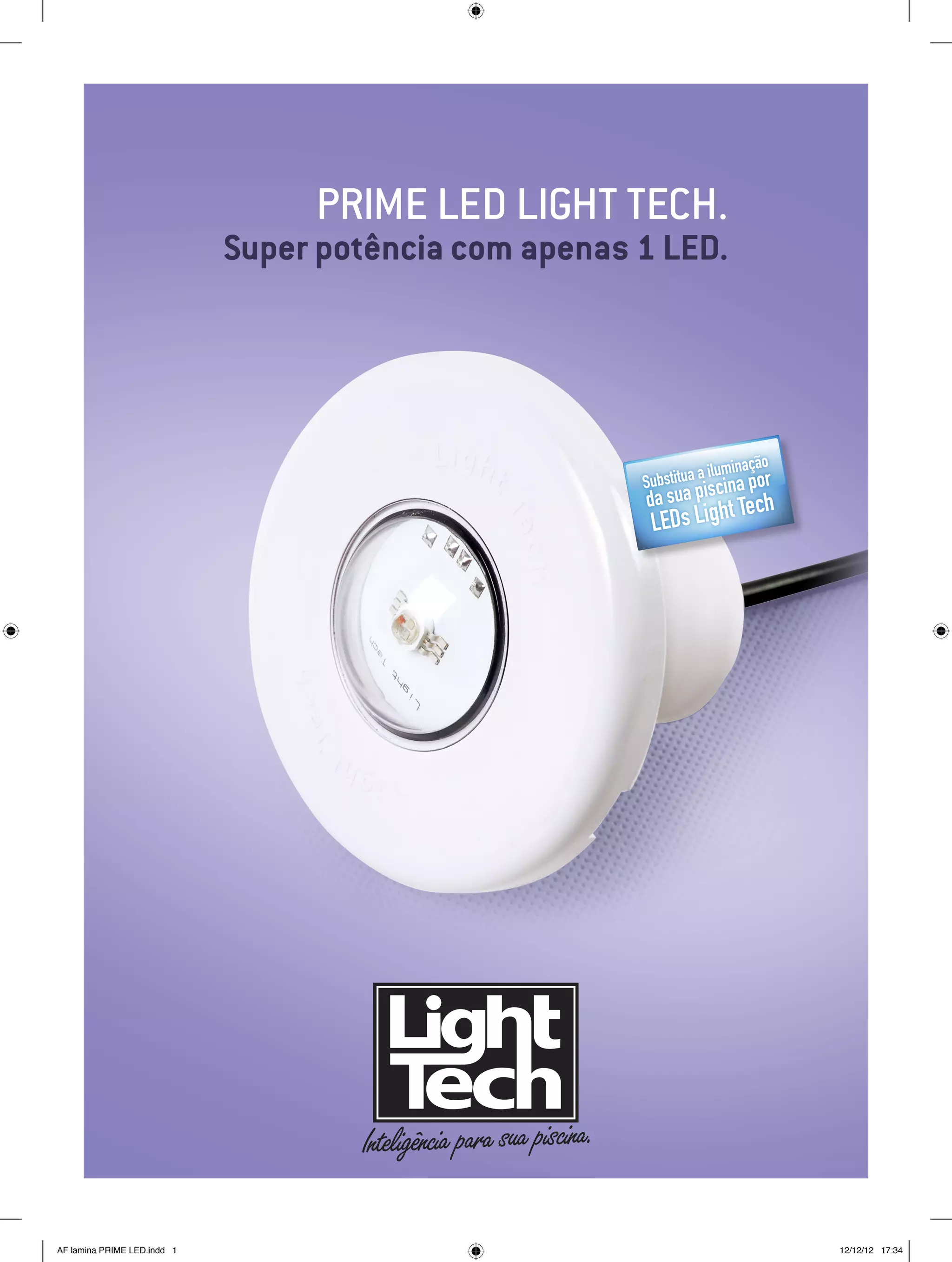

1. pRIME LED Light Tech.
Super potência com apenas 1 LED.
ão
a iluminaç or
Substitua ina p
d a sua pisc Tech
LED s Light
AF lamina PRIME LED.indd 1 12/12/12 17:34

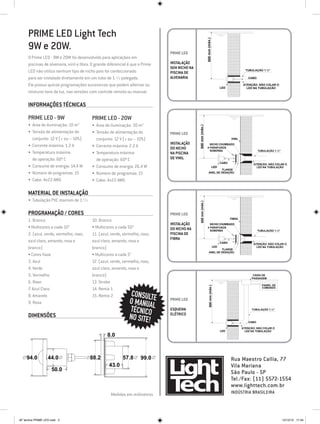

2. PRIME LED Light Tech
500 mm (máx.)
9W e 20W. PRIME LED
O Prime LED - 9W e 20W foi desenvolvido para aplicações em
piscinas de alvenaria, vinil e fibra. O grande diferencial é que o Prime INSTALAÇÃO
SEM NICHO NA
LED não utiliza nenhum tipo de nicho pois foi confeccionado PISCINA DE
TUBULAÇÃO 1.½"
para ser instalado diretamente em um tubo de 1.½ polegada. ALVENARIA CABO
Ele possui quinze programações sucessivas que podem alternar ou LED
ATENÇÃO: NÃO COLAR O
LED NA TUBULAÇÃO
misturar tons da luz, nas versões com controle remoto ou manual.
Informações Técnicas
PRIME LED - 9W PRIME LED - 20W
• Área de iluminação: 10 m2 • Área de iluminação: 30 m2
500 mm (máx.)
• Tensão de alimentação do • Tensão de alimentação do PRIME LED
conjunto: 12 V (+ ou – 10%) conjunto: 12 V (+ ou – 10%) VINIL
INSTALAÇÃO
• Corrente máxima: 1.2 A • Corrente máxima: 2.2 A NICHO CHUMBADO
DO NICHO 4 PARAFUSOS
SOBERBA TUBULAÇÃO 1.½"
• Temperatura máxima • Temperatura máxima NA PISCINA
de operação: 60º C de operação: 60º C DE VINIL
CABO
ATENÇÃO: NÃO COLAR O
• Consumo de energia: 14.4 W • Consumo de energia: 26.4 W LED LED NA TUBULAÇÃO
FLANGE
• Número de programas: 15 • Número de programas: 15 ANEL DE VEDAÇÃO
• Cabo: 4x22 AWG • Cabo: 4x22 AWG
Material de instalação
• Tubulação PVC marrom de 1.½ 500 mm (máx.)
Programação / cores PRIME LED
FIBRA
1. Branco 10. Branco
INSTALAÇÃO NICHO CHUMBADO
• Multicores a cada 10” • Multicores a cada 50” DO NICHO NA 4 PARAFUSOS
SOBERBA TUBULAÇÃO 1.½"
2. (azul, verde, vermelho, roxo, 11. (azul, verde, vermelho, roxo, PISCINA DE
FIBRA
azul claro, amarelo, rosa e azul claro, amarelo, rosa e CABO
ATENÇÃO: NÃO COLAR O
branco) branco) LED
FLANGE
LED NA TUBULAÇÃO
ANEL DE VEDAÇÃO
• Cores fixas • Multicores a cada 5”
3. Azul 12. (azul, verde, vermelho, roxo,
4. Verde azul claro, amarelo, rosa e
5. Vermelho branco) CAIXA DE
PASSAGEM
6. Roxo 13. Strobo
PAINEL DE
500 mm (máx.)
7. Azul Claro 14. Remix 1 COMANDO
8. Amarelo 15. Remix 2 CONSULTE
9. Rosa O MANUAL PRIME LED
TÉCNICO ESQUEMA TUBULAÇÃO 1.½"
Dimensões NO SITE! ELÉTRICO
CABO
ATENÇÃO: NÃO COLAR O
LED LED NA TUBULAÇÃO
8.0
94.0 44.0 88.2 57.8 99.0 Rua Maestro Callia, 77
43.0 Vila Mariana
50.0
São Paulo - SP
Tel./Fax: (11) 5572-1554
www.lighttech.com.br
Medidas em milímetros Indústria Brasileira
