Catalogo Furukawa da Spark Controles

Distribuidor Óptico, Ponto de Terminação e Acessórios

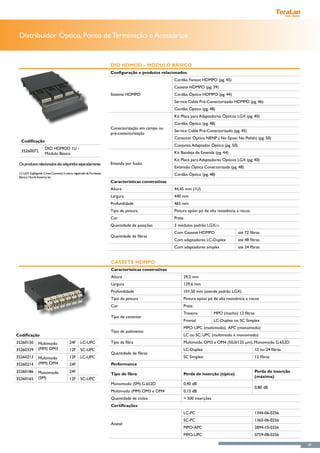

DIO HDMOD – Módulo Básico
Configuração e produtos relacionados
Cordão Fanout HDMPO (pg. 45)
Cassete HDMPO (pg. 39)
Sistema HDMPO Cordão Óptico HDMPO (pg. 44)
Service Cable Pré-Conectorizado HDMPO (pg. 46)
Cordão Óptico (pg. 48)
Kit Placa para Adaptadores Ópticos LGX (pg. 40)
Conectorização em campo ou
Service Cable Pré-Conectorizado (pg. 45)
pré-conectorização
Conector Óptico NENP ( No Epoxi No Polish) (pg. 50)
Codificação
Conjunto Adaptador Óptico (pg. 50)
DIO HDMOD 1U -
35260072 Kit Bandeja de Emenda (pg. 44)
Módulo Básico
Os produtos relacionados são adquiridos separadamente. Emenda por fusão
Extensão Óptica Conectorizada (pg. 48)
(1) LGX (Lightguide Cross-Connect) é marca registrada da Furukawa Cordão Óptico (pg. 48)
Electric North America Inc.
Características construtivas
Altura 44,45 mm (1U)
Largura 440 mm
Profundidade 465 mm
Tipo de pintura Pintura epóxi pó de alta resistência a riscos
Cor Preta
Quantidade de posições 3 módulos padrão LGX(1)
Com Cassete HDMPO até 72 fibras
Quantidade de fibras
Com adaptadores LC-Duplex até 48 fibras
Com adaptadores simples até 24 fibras

Cassete HDMPO
Altura 29,2 mm
Largura 129,6 mm
Profundidade 101,50 mm (atende padrão LGX)
Cor Preta
Traseiro MPO (macho) 12 fibras
Tipo de conector
Frontal LC-Duplex ou SC Simplex
MPO: UPC (multimodo), APC (monomodo)
Tipo de polimento
Codificação LC ou SC: UPC (multimodo e monomodo)
35260150 Multimodo 24F LC-UPC Tipo da fibra Multimodo OM3 e OM4 (50,0/125 μm); Monomodo G.652D
35260329 (MM) OM3 12F SC-UPC LC-Duplex 12 ou 24 fibras
35260213 Multimodo 12F LC-UPC SC Simplex 12 fibras
35260214 (MM) OM4 24F Performance
35260186 Monomodo 24F Perda de inserção
Tipo de fibra Perda de inserção (típica)
(SM) (máxima)
35260165 12F SC-UPC
Monomodo (SM) G.652D 0,40 dB
0,80 dB
Multimodo (MM) OM3 e OM4 0,15 dB
Quantidade de ciclos > 500 inserções
Certificações
LC-PC 1344-06-0256
SC-PC 1365-06-0256
Anatel
MPO-APC 2894-10-0256
MPO-UPC 0759-08-0256

39

40

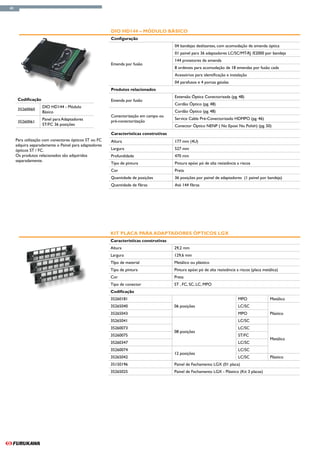

DIO HD144 – Módulo Básico
Configuração
04 bandejas deslizantes, com acomodação de emenda óptica
01 painel para 36 adaptadores LC/SC/MT-RJ /E2000 por bandeja
144 protetores de emenda
Emenda por fusão
8 ordenais para acomodação de 18 emendas por fusão cada
Acessórios para identificação e instalação
04 parafusos e 4 porcas gaiolas
Produtos relacionados
Codificação Emenda por fusão
DIO HD144 - Módulo
35260060 Cordão Óptico (pg. 48)
Básico
Conectorização em campo ou
Panel para Adaptadores Service Cable Pré-Conectorizado HDMPO (pg. 46)
35260061 pré-conectorização
ST/FC 36 posições Conector Óptico NENP ( No Epoxi No Polish) (pg. 50)
Para utilização com conectores ópticos ST ou FC Altura 177 mm (4U)
adquira separadamente o Painel para adaptadores
ópticos ST / FC. Largura 527 mm
Os produtos relacionados são adquiridos Profundidade 470 mm
separadamente.
Cor Preta
Quantidade de posições 36 posições por painel de adaptadores (1 painel por bandeja)
Quantidade de fibras Até 144 fibras

Kit Placa para Adaptadores Ópticos LGX
Altura 29,2 mm
Largura 129,6 mm
TIpo de material Metálico ou plástico
Tipo de pintura Pintura epóxi pó de alta resistência a riscos (placa metálica)
Cor Preta
Tipo de conector ST , FC, SC, LC, MPO
Codificação
35260181 MPO Metálico
35265040 06 posições LC/SC
35265043 MPO Plástico
35265041 LC/SC
35260073 LC/SC
08 posições
35260075 ST/FC
Metálico
35260347 LC/SC
35260074 LC/SC
12 posições
35265042 LC/SC Plástico
35150196 Painel de Fechamento LGX (01 placa)
35265025 Painel de Fechamento LGX - Plástico (Kit 3 placas)

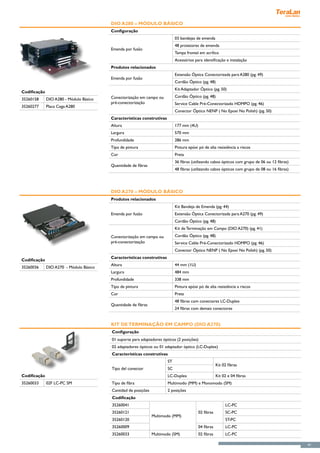

DIO A280 – Módulo Básico
Configuração
03 bandejas de emenda
Emenda por fusão
Tampa frontal em acrílico

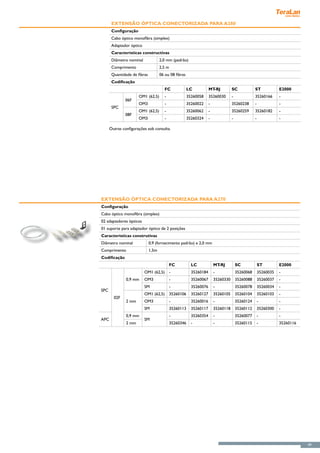

Extensão Óptica Conectorizada para A280 (pg. 49)
Emenda por fusão
Kit Adaptador Óptico (pg. 50)
Codificação
Conectorização em campo ou Cordão Óptico (pg. 48)
35260158 DIO A280 - Módulo Básico
pré-conectorização Service Cable Pré-Conectorizado HDMPO (pg. 46)
35260277 Placa Cega A280
Altura 177 mm (4U)
Largura 570 mm
Profundidade 286 mm
Cor Preta
36 fibras (utilizando cabos ópticos com grupo de 06 ou 12 fibras)
48 fibras (utilizando cabos ópticos com grupo de 08 ou 16 fibras)

Kit Bandeja de Emenda (pg. 44)
Emenda por fusão Extensão Óptica Conectorizada para A270 (pg. 49)
Kit de Terminação em Campo (DIO A270) (pg. 41)
Conectorização em campo ou Cordão Óptico (pg. 48)
pré-conectorização Service Cable Pré-Conectorizado HDMPO (pg. 46)
Codificação
Altura 44 mm (1U)
35260036 DIO A270 - Módulo Básico
Largura 484 mm
Profundidade 338 mm
Cor Preta
48 fibras com conectores LC-Duplex
24 fibras com demais conectores

Kit de Terminação em Campo (DIO A270)
Configuração
01 suporte para adaptadores ópticos (2 posições)
02 adaptadores ópticos ou 01 adaptador óptico (LC-Duplex)
ST
Kit 02 fibras
Tipo del conector SC
Codificação LC-Duplex Kit 02 e 04 fibras
35260033 02F LC-PC SM Tipo de fibra Multimodo (MM) e Monomodo (SM)
Cantidad de posições 2 posições
Codificação
35260041 LC-PC
35260121 02 fibras SC-PC
Multimodo (MM)
35260120 ST-PC
35260009 04 fibras LC-PC
35260033 Multimodo (SM) 02 fibras LC-PC

41

42

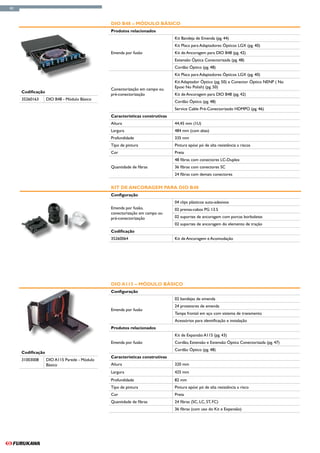

DIO B48 – Módulo Básico
Kit Bandeja de Emenda (pg. 44)
Emenda por fusão Kit de Ancoragem para DIO B48 (pg. 42)
Kit Adaptador Óptico (pg. 50) e Conector Óptico NENP ( No
Conectorização em campo ou Epoxi No Polish) (pg. 50)
Codificação
pré-conectorização Kit de Ancoragem para DIO B48 (pg. 42)
35260163 DIO B48 - Módulo Básico
Service Cable Pré-Conectorizado HDMPO (pg. 46)
Largura 484 mm (com abas)
Profundidade 335 mm
Cor Preta
48 fibras com conectores LC-Duplex
Quantidade de fibras 36 fibras com conectores SC
24 fibras com demais conectores

Kit de Ancoragem para DIO B48
Configuração
04 clips plásticos auto-adesivos
Emenda por fusão, 02 prensa-cabos PG 13.5
conectorização em campo ou
pré-conectorização 02 suportes de ancoragem com porcas borboletas
02 suportes de ancoragem do elemento de tração
Codificação
35260064 Kit de Ancoragem e Acomodação

Configuração
02 bandejas de emenda
Emenda por fusão
Tampa frontal em aço com sistema de travamento
Kit de Expansão A115 (pg. 43)
Emenda por fusão Cordão, Extensão e Extensão Óptica Conectorizada (pg. 47)
Codificação
31003008 DIO A115 Parede - Módulo
Básico Altura 320 mm
Largura 425 mm
Profundidade 82 mm
Tipo de pintura Pintura epóxi pó de alta resistência a risco
Cor Preta
Quantidade de fibras 24 fibras (SC, LC, ST, FC)
36 fibras (com uso do Kit e Expansão)

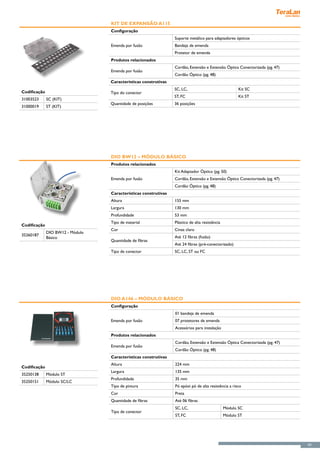

Kit de Expansão A115
Configuração
Suporte metálico para adaptadores ópticos
Emenda por fusão Bandeja de emenda
Protetor de emenda
Cordão, Extensão e Extensão Óptica Conectorizada (pg. 47)
Emenda por fusão
SC, LC, Kit SC
Codificação Tipo do conector
ST, FC Kit ST
31003523 SC (KIT)
Quantidade de posições 36 posições
31000019 ST (KIT)

DIO BW12 – Módulo Básico
Emenda por fusão Cordão, Extensão e Extensão Óptica Conectorizada (pg. 47)
Altura 155 mm
Largura 130 mm
Profundidade 53 mm
Tipo de material Plástico de alta resistência
Codificação
Cor Cinza claro
DIO BW12 - Módulo
35260187 Até 12 fibras (fusão)
Básico
Até 24 fibras (pré-conectorizado)
Tipo de conector SC, LC, ST ou FC

Configuração
01 bandeja de emenda
Emenda por fusão 07 protetores de emenda
Acessórios para instalação
Cordão, Extensão e Extensão Óptica Conectorizada (pg. 47)
Emenda por fusão
Altura 224 mm
Codificação
Largura 135 mm
35250138 Módulo ST
Profundidade 35 mm
35250151 Módulo SC/LC
Tipo de pintura Pó epóxi pó de alta resistência a risco
Cor Preta
SC, LC, Módulo SC
Tipo de conector
ST, FC Módulo ST

43

44

Kit Bandeja de Emenda
Configuração
01 bandeja de emenda
12 ou 24 protetores de emenda
Emenda por fusão 04 abraçadeiras plásticas
07 ou 14 anilhas numéricas
04 parafusos para fixação
Altura 18,70 mm
Largura 180 mm
Codificação
Profundidade 106 mm
35260102 24 Fibras
Material do corpo do produto ABS/PC (UL 94 V-0)
35260306 12 Fibras
Cor Transparente
Quantidade de posições 12 ou 24 fibras

Bandeja de Sobra de Cordões
DIO A270 – Módulo Básico (pg. 41)
Produtos relacionados DIO B48 – Módulo Básico (pg. 42)
DIO HDMOD – Módulo Básico (pg. 39)
Largura 484 mm
Profundidade 255 mm
Cor Preta
Codificação
Bandeja de Acomodação de Sobra de Cordão 1U Curto
35261015
(Preto RAL9005)

Pré-Conectorizados

Cordão Óptico HDMPO
5, 10, 15 e 20 metros (padrão)
Comprimentos
Mínimo 1.5 metros e máximo 100 metros
Multimodo OM3 e OM4 (50/125 μm) - Acqua
Cor
Monomodo OS1 G652.D (9/125 μm) - Amarelo
Tipo de conector MPO (fêmea) nas duas extremidades
Tipo de polimento UPC (Multimodo) e APC (Monomodo)
Multimodo OM3 e OM4 (50/125 μm)
Tipo de fibra
Monomodo OS1 G652.D (9/125 μm)
Codificação
Tipo de cabo Cordão óptico ribbon fiber flat
Classe de flamabilidade OFNP (Plenum)
35200280 10 m
Multimodo Quantidade de fibras 12 fibras
(MM) OM3 Tipo de fibra Perda de Inserção Perda de Retorno
35200279 5m 0,15 dB (típico)
Monomodo 60 dB
0,30 dB (máxima)
Outras configurações sob consulta. 0,15 dB (típico)
Multimodo 40 dB
0,30 dB (máxima)

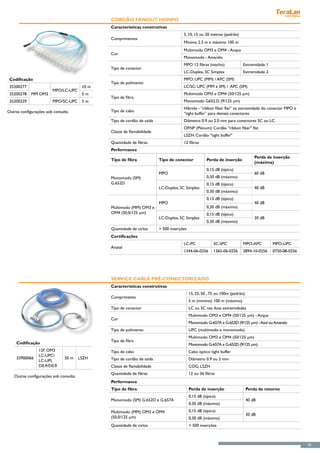

Cordão Fanout HDMPO
5, 10, 15 ou 20 metros (padrão)
Comprimentos
Mínimo 2.5 m e máximo 100 m
Multimodo OM3 e OM4 - Acqua
Cor
Monomodo - Amarelo
MPO 12 fibras (macho) Extremidade 1
Tipo de conector
LC-Duplex, SC Simplex Extremidade 2
Codificação MPO: UPC (MM) / APC (SM)
Tipo de polimento
35200277 10 m LC/SC: UPC (MM e SM) / APC (SM)
MPO/LC-UPC
35200278 MM OM3 5m Multimodo OM3 e OM4 (50/125 μm)
Tipo de fibra
35200329 MPO/SC-UPC 5m Monomodo G652.D (9/125 μm)
Híbrido - “ribbon fiber flat” na extremidade do conector MPO e
Outras configurações sob consulta. Tipo de cabo
“tight buffer” para demais conectores
Tipo de cordão de saída Diâmetro 0.9 ou 2.0 mm para conectores SC ou LC.
OFNP (Plenum): Cordão "ribbon fiber" flat
Classe de flamabilidade
LSZH: Cordão "tight buffer"
Quantidade de fibras 12 fibras
Performance
Perda de inserção
Tipo de fibra Tipo de conector Perda de inserção
(máxima)
0,15 dB (típico)
MPO 60 dB
Monomodo (SM) 0,30 dB (máximo)
G.652D 0,15 dB (típico)
LC-Duplex, SC Simplex 40 dB
0,30 dB (máximo)
0,15 dB (típico)
MPO 40 dB
Multimodo (MM) OM3 e 0,30 dB (máximo)
OM4 (50,0/125 µm) 0,15 dB (típico)
0,30 dB (máximo)
Certificações
LC-PC SC-SPC MPO-APC MPO-UPC
Anatel
1344-06-0256 1365-06-0256 2894-10-0256 0750-08-0256

Service Cable Pré-Conectorizado
15, 25, 50 , 75 ou 100m (padrão)
Comprimento
5 m (mínimo) 100 m (máximo)
Tipo de conector LC ou SC nas duas extremidades
Multimodo OM3 e OM4 (50/125 μm) - Acqua
Cor
Monomodo G-657A e G-652D (9/125 μm) - Azul ou Amarelo
Tipo de polimento UPC (multimodo e monomodo)
Multimodo OM3 e OM4 (50/125 μm)
Tipo de fibra
Codificação Monomodo G-657A e G-652D (9/125 μm)
12F OM3 Tipo de cabo Cabo óptico tight buffer
LC-UPC/
33900066 50 m LSZH Tipo de cordão de saída Diâmetro 0.9 ou 2 mm
LC-UPL
D0,9/D0,9 Classe de flamabilidade COG, LSZH
Quantidade de fibras 12 ou 36 fibras
Outras configurações sob consulta.
Performance
Tipo de fibra Perda de inserção Perda de retorno
0,15 dB (típico)
Monomodo (SM) G.652D e G.657A 40 dB
0,30 dB (máximo)
Multimodo (MM) OM3 e OM4 0,15 dB (típico)
30 dB
(50,0/125 µm) 0,30 dB (máximo)

45

46

Service Cable Pré-Conectorizado HDMPO
15, 25, 50, 75, 100 m (padrão)
Comprimento
5 m (mínimo) e 100 m (máximo)
Tipo de conector MPO (fêmea) 12 fibras
Monomodo (SM) G.652D e G.657A - Amarelo ou
Cor azul
Multimodo (MM) OM3 e OM4 - Acqua
Tipo de polimento UPC (multimodo) e APC (monomodo)
Monomodo (SM) G.652D e G.657A
Codificação Tipo de fibra
Multimodo (MM) OM3 e OM4 (50,0/125 µm)
SERVICE CABLE Tipo de cabo Cabo óptico tight buffer
PRÉ-CONECTORIZADO
HDMPO 12F MM (50.0) Classe de flamabilidade COG, LSZH
33900084
OM3 10 GIGABIT MPO/ Quantidade de fibras 12 ou 36 fibras
MPO 50.0M - TIGHT -
LSZH Performance

SERVICE CABLE Tipo de fibra Perda de inserção Perda de retorno
PRÉ-CONECTORIZADO 0,15 dB (típico)
HDMPO 12F MM (50.0) Monomodo (SM) G.652D e G.657A 60 dB
33900032 0,30 dB (máximo)
OM3 10 GIGABIT MPO/
MPO 25.0M - TIGHT - 0,15 dB (típico)
Multimodo (MM) OM3 e OM4 40 dB
LSZH 0,30 dB (máximo)

Outras configurações sob consulta. Quantidade de ciclos > 500 inserções

Service Cable PrÉ-Conectorizado FANOUT
15, 25, 50, 75, 100 m (padrão)
Comprimento
5 m (mínimo) e 100 m (máximo)
Monomodo (SM) G.652D e G.657A - Amarelo ou
Cor
azul
Multimodo (MM) OM3 e OM4 - Acqua
MPO 12 fibras (macho) Extremidade 1
Tipo de conector
LC-Duplex, SC Simplex Extremidade 2
MPO: UPC (multimodo) e APC (monomodo)
Codificação Tipo de polimento
LC/SC: UPC
12F MM OM3
Monomodo (SM) G.652D e G.657A
33900027 LC-UPC/MPO- 25 m LSZH Tipo de fibra
UPC D0,9/D0,9 Multimodo (MM) OM3 e OM4 (50,0/125 µm)
Tipo de cabo Cabo óptico tight buffer
Tipo de cordão Diâmetro 0,9 o 2,0 mm
Classe de flamabilidade COG e LSZH
Performance
Perda de inserção
Tipo de fibra Tipo de conector Perda de inserção
(máxima)
0,15 dB (típico)
MPO 60 dB
Monomodo (SM) 0,30 dB (máximo)
G.652D 0,15 dB (típico)
0,30 dB (máximo)
0,15 dB (típico)
MPO 40 dB
Multimodo (MM) OM3 e 0,30 dB (máximo)
OM4 (50,0/125 µm) 0,15 dB (típico)
0,30 dB (máximo)

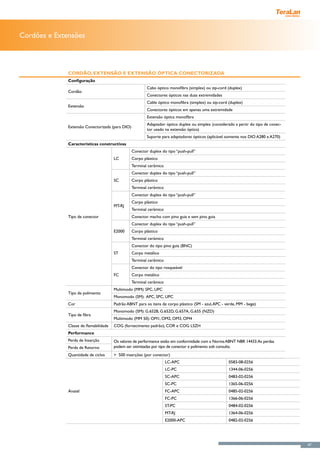

Cordões e Extensões

Cordão, Extensão e Extensão Óptica Conectorizada
Configuração
Cabo óptico monofibra (simplex) ou zip-cord (duplex)
Cordão
Conectores ópticos nas duas extremidades
Cable óptico monofibra (simplex) ou zip-cord (duplex)
Extensão
Conectores ópticos em apenas uma extremidade
Extensão óptica monofibra
Adaptador óptico duplex ou simplex (considerado a partir do tipo de conec-
Extensão Conectorizada (para DIO)
tor usado na extensão óptica)
Suporte para adaptadores ópticos (aplicável somente nos DIO A280 e A270)
Características constructivas
Conector duplex do tipo “push-pull”
LC Corpo plástico
Terminal cerâmico
SC Corpo plástico
Terminal cerâmico
Corpo plástico
MT-RJ
Terminal cerâmico
Tipo de conector Conector macho com pino guia e sem pino guia
E2000 Corpo plástico
Terminal cerámico
Conector do tipo pino guia (BNC)
ST Corpo metálico
Terminal cerâmico
Conector do tipo rosqueável
FC Corpo metálico
Terminal cerâmico
Multimodo (MM): SPC, UPC
Tipo de polimento
Monomodo (SM): APC, SPC, UPC
Cor Padrão ABNT para os itens de corpo plástico (SM - azul, APC - verde, MM - bege)
Monomodo (SM): G.652B, G.652D, G.657A, G.655 (NZD)
Tipo de fibra
Multimodo (MM 50): OM1, OM2, OM3, OM4
Classe de flamabilidade COG (fornecimento padrão), COR e COG LSZH
Performance
Perda de Inserção Os valores de performance estão em conformidade com a Norma ABNT NBR 14433. As perdas
Perda de Retorno podem ser otimizadas por tipo de conector e polimento sob consulta.
Quantidade de ciclos > 500 inserções (por conector)
LC-APC 0583-08-0256
LC-PC 1344-06-0256
SC-APC 0483-02-0256
SC-PC 1365-06-0256
Anatel FC-APC 0485-02-0256
FC-PC 1366-06-0256
ST-PC 0484-02-0256
MT-RJ 1364-06-0256
E2000-APC 0482-02-0256

47

48

Cordão Óptico
2,0 mm (padrão)
Diâmetro nominal
3,0 mm
Comprimento De 0,5 m até 100 m
Codificação
35200033 LC-SPC LC-SPC OM1 (62,5)
35200015 ST-SPC ST-SPC OM1 (62,5)
33000082 SC-SPC ST-SPC OM2 (50)
35200109 LC-SPC ST-SPC OM2 (50)
2,5 m
33000058 LC-SPC LC-SPC OM2 (50)
33000059 LC-SPC SC-SPC OM2 (50)
33000049 SC-SPC SC-SPC OM2 (50)
35200016 ST-SPC ST-SPC OM2 (50)
33000048 SC-SPC SC-SPC OM2 (50)
Duplex
35200064 LC-SPC LC-SPC OM2 (50) 1,5 m
35200107 LC-SPC SC-SPC OM2 (50)
35200120 LC-SPC LC-SPC OM3
2,5 m
35200076 LC-SPC SC-SPC OM3
35200121 LC-SPC LC-SPC OM3
1,5 m
35200122 LC-SPC SC-SPC OM3
33000054 FC-SPC FC-SPC SM 5,0 m
33000361 LC-SPC SC-SPC SM 2,0 m
33005698 SC-SPC SC-SPC SM 2,5 m


Extensão Óptica Conectorizada
Diâmetro nominal 0.9, 2.0 ou 3.0 mm
Comprimento 1,5 m
Quantidade Extensão óptica monofibra 02F ou 06F
Codificação
SC LC ST FC E2000
OM1 (62,5) 35260136 35260081 35260082 - -
OM2 (50) 35260133 35260135 - - -
06F
OM3 35260131 35260132 - - -
SM 35260087 35260084 35260080 35260083 -
SPC OM1 (62,5) 35260314 35260309 35260310 - -
0,9
OM2 (50) 35260313 35260308 - - -
mm
02F OM3 35260312 35260311 35260199 - -
OM4 - 35260206 - - -
SM 35260319 35260317 35260320 35260316 -
06F 35260085 35260382 - - -
APC SM
02F 35260318 35260191 - - 35260315


Extensão Óptica Conectorizada para A280
Configuração
Cabo óptico monofibra (simplex)
Adaptador óptico
Características constructivas
Diâmetro nominal 2,0 mm (padrão)
Comprimento 2,5 m
Codificação
FC LC MT-RJ SC ST E2000
OM1 (62,5) - 35260058 35260030 - 35260166 -
06F
OM3 - 35260022 - 35260238 - -
SPC
OM1 (62,5) - 35260062 - 35260259 35260182 -
08F
OM3 - 35260324 - - - -


Extensão Óptica Conectorizada para A270
Configuração
Cabo óptico monofibra (simplex)
02 adaptadores ópticos
01 suporte para adaptador óptico de 2 posições
Diâmetro nominal 0,9 (fornecimento padrão) e 2,0 mm
Comprimento 1,5m
Codificação
FC LC MT-RJ SC ST E2000
OM1 (62,5) - 35260184 - 35260068 35260035 -
0,9 mm OM3 - 35260067 35260330 35260088 35260037 -
SM - 35260076 - 35260078 35260034 -
SPC
OM1 (62,5) 35260106 35260127 35260105 35260104 35260103 -
02F
2 mm OM3 - 35260016 - 35260124 - -
SM 35260113 35260117 35260118 35260112 35260300 -
0,9 mm - 35260354 - 35260077 - -
APC SM
2 mm 35260346 - - 35260115 - 35260116

49

50

Adaptadores e Conectores Ópticos

Conjunto Adaptador Óptico
Patch Panel Modular LGX (pg. 105)
Espelho Espelho Plano (pg. 110) e EspelhoEspelho Modular (pg. 110)
Material do produto Plástico de alta resistência (UL 94V-0)
Monomodo (SM)
Codificação Tipo de fibra
Multimodo (MM)
35050278 LC-PC MM Branco LC-Duplex SC ST
35050279 LC-PC SM Cor Bege, branco,
- Bege, cinza
35050368 Bege cinza, preto
35050367 SC-SPC Branco Quantidade de posições 02 posições 01 posição 01 posição
35050366 Cinza
ST-SPC SM e Bege A cor apresentada se refere ao suporte para adaptar o conector óptico em rasgos de RJ-45. A cor do
35050341
MM adaptador segue o padrão estabelecido: (SM com polimento PC - azul, MM - bege e SM com polimento
APC - verde)

Conector Óptico NENP ( No Epoxi No Polish)
Monomodo (SM) Azul
Tipo de fibra e Cor Multimodo (MM 62,5) OM1 Bege
Multimodo (MM 50) OM2 Preto
Tipo de conector SC o LC
Codificação
35400036 LC-UPC
OM1 (62,5)
35400034 SC-UPC
35400033 SC-UPC
OM2 (50)
35400032 LC-UPC
35400037 LC-UPC
SM
35400035 SC-UPC

Kit Adaptador Óptico
Configuração
Conectorização em campo ou pré- 02 ou 06 adaptadores simplex
conectorização 01 ou 03 adaptadores duplex
Duplex LC, MT-RJ
Tipo de conector
Simplex SC, ST, FC
Monomodo (SM)
Tipo de fibra
Multimodo (MM)
SM com polimento PC - azul, MM - bege, SM com polimento APC -
Cor
verde
Tipo de polimento PC, SPC, UPC e APC (somente para fibra monomodo)
Codificação
SC LC ST FC MT-RJ E2000
Multimodo (MM) 35260344 35260342 35260345 35260341 35260343 -
02F
Monomodo (SM) 35260339 35260322 35260307 35260321 35260338 -
PC
Multimodo (MM) 35260092 35260091 35260093 - - -
06F
Monomodo (SM) 35260097 35260095 35260098 35260094 - -
02F 35260323 35260337 - - - 35260336
APC Monomodo (SM)
06F 35260096 - - - - -

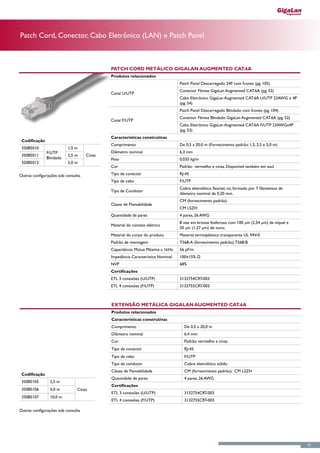

Patch Cord, Conector, Cabo Eletrônico (LAN) e Patch Panel

Patch Cord Metálico GigaLan Augmented CAT.6A
Patch Panel Descarregado 24P com Ícones (pg. 105)
Conector Fêmea GigaLan Augmented CAT.6A (pg. 52)
Canal U/UTP
Cabo Eletrônico GigaLan Augmented CAT.6A U/UTP 23AWG x 4P
(pg. 54)
Patch Panel Descarregado Blindado com Ícones (pg. 104)
Conector Fêmea Blindado GigaLan Augmented CAT.6A (pg. 52)
Canal F/UTP
Cabo Eletrônico GigaLan Augmented CAT.6A F/UTP 23AWGx4P
(pg. 53)
Codificação
Comprimento De 0,5 a 20,0 m (Fornecimento padrão: 1,5, 2,5 e 5,0 m)
35085010 1,5 m
F/UTP Diâmetro nominal 6,3 mm
35085011 2,5 m Cinza
Blindado Peso 0,035 kg/m
35085012 5,0 m
Cor Padrão: vermelho e cinza. Disponível também em azul

Outras configurações sob consulta. Tipo de conector RJ-45
Tipo de cabo F/UTP
Cobre eletrolítico, flexível, nú, formado por 7 filamentos de
Tipo de Condutor
diâmetro nominal de 0,20 mm.
CM (fornecimento padrão)
Classe de Flamabilidade
CM LSZH
Quantidade de pares 4 pares, 26 AWG
8 vias em bronze fosforoso com 100 μin (2,54 μm) de níquel e
Material do contato elétrico
50 μin (1,27 μm) de ouro;
Material do corpo do produto Material termoplástico transparente UL 94V-0
Padrão de montagem T568-A (fornecimento padrão), T568-B
Capacitância Mútua Máxima a 1kHz 56 pF/m
Impedância Característica Nominal 100±15% Ω
NVP 68%
Certificações
ETL 3 conexões (U/UTP) 3132754CRT-003
ETL 4 conexões (F/UTP) 3132755CRT-003

Extensão Metálica GigaLan Augmented CAT.6A
Comprimento De 0,5 a 20,0 m
Diâmetro nominal 6,4 mm
Cor Padrão: vermelho e cinza
Tipo de conector RJ-45
Tipo de cabo F/UTP
Tipo de condutor Cobre eletrolítico sólido
Classe de Flamabilidade CM (fornecimento padrão); CM LSZH
Codificação
35085105 2,5 m
Certificações
35085106 5,0 m Cinza
35085107 10,0 m

Outras configurações sob consulta

51

52

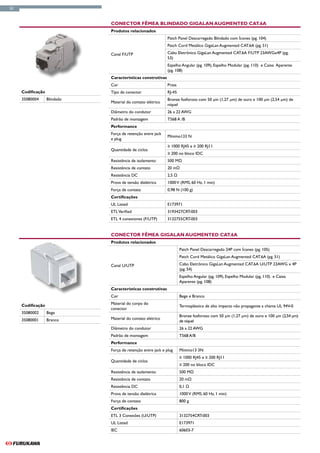

Conector Fêmea Blindado GigaLan Augmented CAT.6A
Patch Cord Metálico GigaLan Augmented CAT.6A (pg. 51)

Canal F/UTP Cabo Eletrônico GigaLan Augmented CAT.6A F/UTP 23AWGx4P (pg.
53)
Espelho Angular (pg. 109), Espelho Modular (pg. 110) e Caixa Aparente
(pg. 108)
Cor Prata
Codificação Tipo de conector RJ-45
35080004 Blindado Bronze fosforoso com 50 μin (1,27 μm) de ouro e 100 μin (2,54 μm) de
níquel
Diâmetro do condutor 26 a 22 AWG
Padrão de montagem T568 A /B
Performance
Força de retenção entre jack
Mínimo133 N
e plug
≥ 1000 RJ45 e ≥ 200 RJ11
Quantidade de ciclos
≥ 200 no bloco IDC
Resistência de isolamento 500 MΩ
Resistência de contato 20 mΩ
Resistência DC 2,5 Ω
Prova de tensão dielétrica 1000 V (RMS, 60 Hz, 1 min)
Força de contato 0,98 N (100 g)
Certificações
UL Listed E173971
ETL Verified 3193427CRT-003
ETL 4 conexiones (F/UTP) 3132755CRT-003

Conector Fêmea GigaLan Augmented CAT.6A
Patch Cord Metálico GigaLan Augmented CAT.6A (pg. 51)

Canal U/UTP Cabo Eletrônico GigaLan Augmented CAT.6A U/UTP 23AWG x 4P
(pg. 54)
Espelho Angular (pg. 109), Espelho Modular (pg. 110) e Caixa
Aparente (pg. 108)
Cor Bege e Branco

Codificação Material do corpo do
Termoplástico de alto impacto não propagante a chama UL 94V-0
conector
35080002 Bege
Bronze fosforoso com 50 µin (1,27 µm) de ouro e 100 µin (2,54 µm)
35080001 Branco Material do contato elétrico
de níquel
Padrão de montagem T568 A/B
Performance
Força de retenção entre jack e plug Mínimo13 3N
≥ 1000 RJ45 e ≥ 200 RJ11
Força de contato 800 g
Certificações
ETL 3 Conexões (U/UTP) 3132754CRT-003
UL Listed E173971
IEC 60603-7

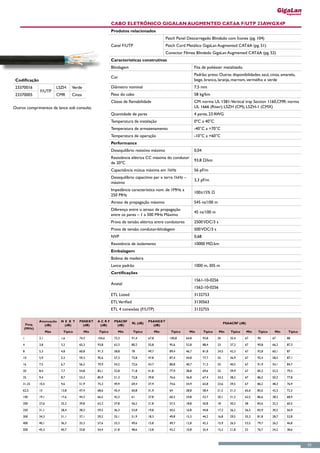

Cabo Eletrônico GigaLan Augmented CAT.6A F/UTP 23AWGx4P
Canal F/UTP Patch Cord Metálico GigaLan Augmented CAT.6A (pg. 51)
Conector Fêmea Blindado GigaLan Augmented CAT.6A (pg. 52)
Blindagem Fita de poliéster metalizado.
Padrão: preto. Outras disponibilidades: azul, cinza, amarelo,
Cor
Codificação bege, branco, laranja, marrom, vermelho e verde
23370016 LSZH Verde Diâmetro nominal 7,5 mm
F/UTP
23370005 CMR Cinza Peso do cabo 58 kg/km
Classe de flamabilidade CM: norma UL 1581-Vertical tray Section 1160,CMR: norma
Outros comprimentos de lance sob consulta. UL 1666 (Riser); LSZH (CM); LSZH-1 (CMX)
Temperatura de instalação 0ºC a 40°C
Temperatura de armazenamento -40°C a +70°C
Temperatura de operação -10°C a +60°C
Performance
Desequilíbrio resistivo máximo 0,04
Resistência elétrica CC máxima do condutor
93,8 Ω/km
de 20ºC
Capacitância mútua máxima em 1kHz 56 pF/m
Desequilíbrio capacitivo par x terra 1kHz –
3,3 pF/m
máximo
Impedância característica nom. de 1MHz a
100±15% Ω
250 MHz
Atraso de propagação máximo 545 ns/100 m
Diferença entre o atraso de propagação
45 ns/100 m
entre os pares – 1 a 500 MHz Máximo
Prova de tensão elétrica entre condutores 2500 VDC/3 s
Prova de tensão condutor-blindagem 500 VDC/3 s
NVP 0,68
Resistência de isolamento 10000 MΩ.km
Embalagem
Bobina de madeira
Lance padrão 1000 m, 305 m
Certificações
1561-10-0256
Anatel
1562-10-0256
ETL Listed 3132753
ETL Verified 3130563
ETL 4 conexões (F/UTP) 3132755

Atenuação N E X T PSNEXT ACRF PSACRF PSANEXT
Freq. RL (dB) PSAACRF (dB)
(dB) (dB) (dB) (dB) (dB) (dB)
(MHz)
Máx Típico Min Típico Min Típico Min Típico Min Típico Min Típico Min Típico Min Típico

1 2,1 1,6 74,3 104,6 72,3 91,4 67,8 100,8 64,8 93,8 20 35,4 67 90 67 88

4 3,8 3,2 65,3 93,8 63,3 80,2 55,8 95,6 52,8 88,4 23 37,2 67 90,8 66,2 87,3

8 5,3 4,8 60,8 91,3 58,8 78 49,7 89,4 46,7 81,8 24,5 42,3 67 92,8 60,1 87

10 5,9 5,3 59,3 95,6 57,3 73,8 47,8 87,4 44,8 77,7 25 36,9 67 92,4 58,2 87,1

16 7,5 6,7 56,2 79,9 54,2 72,6 43,7 80,8 40,7 71,3 25 40,5 67 91,9 54,1 84,7

20 8,4 7,7 54,8 82,1 52,8 71,8 41,8 77,9 38,8 69,6 25 39,9 67 85,3 52,2 79,3

25 9,4 8,7 53,3 85,9 51,3 72,8 39,8 76,6 36,8 67,4 24,3 38,2 67 86,5 50,2 77,8

31,25 10,5 9,6 51,9 75,3 49,9 69,4 37,9 74,6 34,9 65,8 23,6 39,5 67 86,2 48,3 76,9

62,5 15 13,8 47,4 68,6 45,4 60,8 31,9 64 28,8 58,4 21,5 31,3 65,6 85,6 42,3 72,3

100 19,1 17,6 44,3 66,5 42,3 61 27,8 60,3 24,8 53,7 20,1 31,2 62,5 86,6 38,2 68,9

200 27,6 25,2 39,8 63,3 37,8 56,2 21,8 57,5 18,8 50,8 18 30,2 58 83,6 32,2 60,5

250 31,1 28,4 38,3 59,5 36,3 53,8 19,8 50,5 16,8 44,8 17,3 26,2 56,5 83,9 30,2 56,9

300 34,3 31,1 37,1 59,2 35,1 51,9 18,3 49,8 15,3 44,2 16,8 29,5 55,3 81,8 28,7 52,8

400 40,1 36,3 35,3 57,6 33,3 49,6 15,8 49,7 12,8 42,3 15,9 26,5 53,5 79,7 26,2 46,8

500 45,3 40,7 33,8 54,4 31,8 48,6 13,8 43,2 10,8 35,4 15,2 21,8 52 76,7 24,2 38,6

53

54

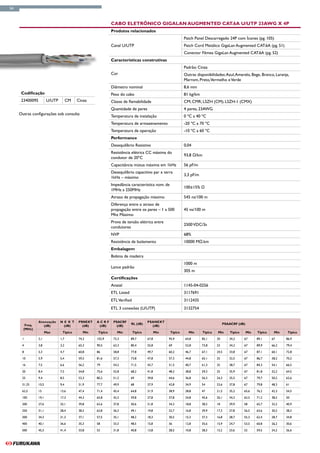

Cabo Eletrônico GigaLan Augmented CAT.6A U/UTP 23AWG x 4P
Canal U/UTP Patch Cord Metálico GigaLan Augmented CAT.6A (pg. 51)
Padrão: Cinza
Cor Outras disponibilidades: Azul, Amarelo, Bege, Branco, Laranja,
Marrom, Preto,Vermelho e Verde
Codificação Peso do cabo 81 kg/km
23400095 U/UTP CM Cinza Classe de flamabilidade CM; CMR; LSZH (CM); LSZH-1 (CMX)
Quantidade de pares 4 pares, 23AWG
Outras configurações sob consulta
Temperatura de instalação 0 ºC a 40 ºC
Temperatura de armazenamento -20 ºC a 70 ºC
Temperatura de operação -10 ºC a 60 ºC
Performance
Desequilíbrio Resistivo 0,04
Resistência elétrica CC máxima do
93,8 Ω/km
condutor de 20ºC
Capacitância mútua máxima em 1kHz 56 pF/m
Desequilíbrio capacitivo par x terra
3,3 pF/m
1kHz – máximo
Impedância característica nom. de
100±15% Ω
1MHz a 250MHz
Atraso de propagação máximo 545 ns/100 m
Diferença entre o atraso de
propagação entre os pares – 1 a 500 45 ns/100 m
Mhz Máximo
Prova de tensão elétrica entre
2500 VDC/3s
condutores
NVP 68%
Resistência de Isolamento 10000 MΩ.km
Embalagem
Bobina de madeira
1000 m
Lance padrão
305 m
Certificações
Anatel 1145-04-0256
ETL Listed 3117691
ETL 3 conexões (U/UTP) 3132754

Atenuação N E X T PSNEXT ACRF PSACRF PSANEXT
Freq. RL (dB) PSAACRF (dB)
(dB) (dB) (dB) (dB) (dB) (dB)
(MHz)
Max Típico Min Típico Min Típico Min Típico Min Típico Min Típico Min Típico Min Típico

1 2,1 1,7 74,3 102,9 72,3 89,7 67,8 95,9 64,8 85,1 20 34,2 67 89,1 67 86,9

4 3,8 3,2 65,3 90,5 63,3 80,4 55,8 69 52,8 73,8 23 34,2 67 89,9 66,2 79,4

8 5,3 4,7 60,8 86 58,8 77,8 49,7 60,2 46,7 67,1 24,5 33,8 67 87,1 60,1 72,8

10 5,9 5,4 59,3 81,6 57,3 73,8 47,8 57,3 44,8 65,1 25 32,5 67 86,7 58,2 70,2

16 7,5 6,6 56,2 79 54,2 71,5 43,7 51,5 40,7 61,3 25 38,7 67 84,3 54,1 66,5

20 8,4 7,5 54,8 75,6 52,8 68,2 41,8 48,2 38,8 59,3 25 35,9 67 81,8 52,2 64,5

25 9,4 8,5 53,3 80,2 51,3 69 39,8 44,6 36,8 56,3 24,3 35,5 67 79,7 50,2 62,6

31,25 10,5 9,4 51,9 77,7 49,9 68 37,9 42,8 34,9 54 23,6 37,8 67 79,8 48,3 61

62,5 15 13,6 47,4 71,4 45,4 64,8 31,9 38,9 28,8 47 21,5 35,2 65,6 76,2 42,3 54,5

100 19,1 17,3 44,3 65,8 42,3 59,8 27,8 37,8 24,8 45,6 20,1 34,3 62,5 71,2 38,2 50

200 27,6 25,1 39,8 62,6 37,8 50,6 21,8 34,3 18,8 38,3 18 29,9 58 65,7 32,2 40,9

250 31,1 28,4 38,3 62,8 36,3 49,1 19,8 32,7 16,8 39,9 17,3 27,8 56,5 63,6 30,2 38,3

300 34,3 31,3 37,1 57,5 35,1 48,2 18,3 30,5 15,3 37,3 16,8 28,7 55,3 62,4 28,7 34,8

400 40,1 36,6 35,3 58 33,3 48,5 15,8 36 12,8 35,6 15,9 24,7 53,5 60,8 26,2 30,6

500 45,3 41,4 33,8 53 31,8 40,8 13,8 28,5 10,8 28,3 15,2 23,6 52 59,5 24,2 26,6

Patch Cord

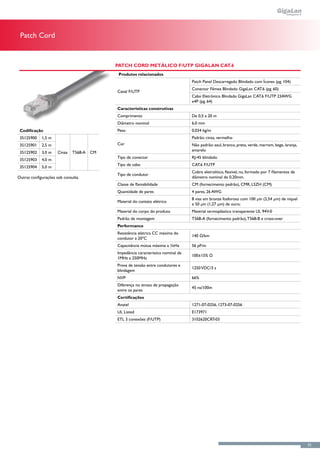

Patch Cord Metálico F/UTP GigaLan CAT.6
Conector Fêmea Blindado GigaLan CAT.6 (pg. 60)
Canal F/UTP
Cabo Eletrônico Blindado GigaLan CAT.6 F/UTP 23AWG
x4P (pg. 64)
Comprimento De 0,5 a 20 m
Codificação Peso 0,034 kg/m
35125900 1,5 m Padrão: cinza, vermelho
35125901 2,5 m Cor Não padrão: azul, branco, preto, verde, marrom, bege, laranja,
amarelo
35125902 3,0 m Cinza T568-A CM
Tipo de conector RJ-45 blindado
35125903 4,0 m
Tipo de cabo CAT.6 F/UTP
35125904 5,0 m
Cobre eletrolítico, flexível, nu, formado por 7 filamentos de
Tipo de condutor
Outras configurações sob consulta. diâmetro nominal de 0,20mm.
Classe de flamabilidade CM (fornecimento padrão), CMR, LSZH (CM)
8 vias em bronze fosforoso com 100 µin (2,54 µm) de níquel
e 50 µin (1,27 µm) de ouro;
Padrão de montagem T568-A (fornecimento padrão), T568-B e cross-over
Performance
140 Ω/km
condutor a 20ºC
Capacitância mútua máxima a 1kHz 56 pF/m
Impedância característica nominal de
100±15% Ω
1MHz a 250MHz
Prova de tensão entre condutores e
1250 VDC/3 s
blindagem
NVP 66%
Diferença no atraso de propagação
45 ns/100m
entre os pares
Certificações
Anatel 1271-07-0256, 1273-07-0256
UL Listed E173971

55

56

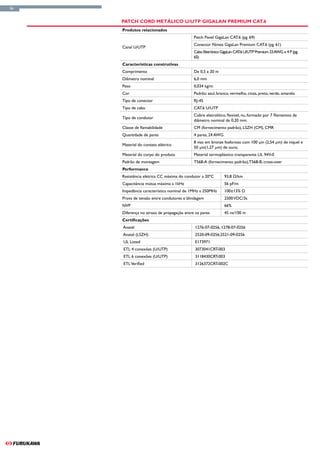

Patch Cord Metálico U/UTP GigaLan Premium CAT.6
Patch Panel GigaLan CAT.6 (pg. 69)
Conector Fêmea GigaLan Premium CAT.6 (pg. 61)
Canal U/UTP
Cabo Eletrônico GigaLan CAT.6 U/UTP Premium 23 AWG x 4 P (pg.
65)
Peso 0,034 kg/m
Cor Padrão: azul, branco, vermelho, cinza, preto, verde, amarelo
Tipo de cabo CAT.6 U/UTP
Tipo de condutor
Classe de flamabilidade CM (fornecimento padrão), LSZH (CM), CMR
8 vias em bronze fosforoso com 100 μin (2,54 μm) de níquel e
50 μin(1,27 μm) de ouro;
Padrão de montagem T568-A (fornecimento padrão),T568-B, cross-over
Performance
Resistência elétrica CC máxima do condutor a 20ºC 93,8 Ω/km
Impedância característica nominal de 1MHz a 250MHz 100±15% Ω
Prova de tensão entre condutores e blindagem 2500 VDC/3s
NVP 66%
Diferença no atraso de propagação entre os pares 45 ns/100 m
Certificações
Anatel 1276-07-0256, 1278-07-0256
Anatel (LSZH) 2520-09-0256;2521-09-0256
UL Listed E173971
ETL Verified 3126372CRT-002C

Patch Cord Metálico U/UTP GigaLan CAT.6
Canal U/UTP Conector Fêmea GigaLan CAT.6 (pg. 62)
Cabo Eletrônico GigaLan CAT.6 U/UTP 23AWG x 4 P (pg. 66)
Peso 0,034 kg/m
Cor Padrão: Azul, branco, vermelho, cinza, preto, verde, amarelo
Codificação
35123302 1,5 m
35123303 2,0 m
35123304 2,5 m Tipo de condutor
Vermelho T568-A CM diâmetro nominal de 0,20mm
35123305 3,0 m
Classe de flamabilidade CM (fornecimento padrão), LSZH (CM), CMR
35123306 4,0 m
35123307 5,0 m
8 vias em bronze fosforoso com 100 µin (2,54 µm) de níquel e
50 µin (1,27 µm) de ouro
Padrão de montagem T568-A (fornecimento padrão), T568-B, cross-over
Performance
Resistência elétrica CC máxima do condutor a 20ºC 93,8 Ω/km
Impedância característica nominal de 1MHz a 250MHz 100 ± 15% Ω
Prova de tensão entre condutores e blindagem 2500 VDC/3 s
NVP 66%
Certificações
Anatel 1276-07-0256, 1278-07-0256
Anatel (LSZH) 2520-09-0256;2521-09-0256
UL Listed E173971
ETL Verified 3126372CRT-002C

Extensão Metálica U/UTP GigaLan CAT.6
Patch Panel Descarregado 24P com Ícones (pg. 105) e Patch Panel
GigaLan CAT.6 (pg. 69)
Conector Fêmea GigaLan Premium CAT.6 (pg. 61) e Conector Fêmea
GigaLan CAT.6 (pg. 62)
Canal U/UTP
Cabo Eletrônico GigaLan CAT.6 U/UTP Premium 23 AWG x 4 P (pg.
65) e Cabo Eletrônico GigaLan CAT.6 U/UTP 23AWG x 4 P (pg. 66)
Patch Cord Metálico U/UTP GigaLan Premium CAT.6 (pg. 56) e Patch
Cord Metálico U/UTP GigaLan CAT.6 (pg. 57)
Codificação
35120209 2,5 m
35120149 5m Vermelho
35120381 10 m
Cor Padrão: vermelho e cinza
Tipo de cabo U/UTP
Tipo de condutor Cobre eletrolítico sólido.
Classe de Flamabilidade CM (fornecimento padrão), LSZH (CM)
Certificações
UL Listed E173971

57

58

Patch Cord Industrial F/UTP GigaLan CAT.6
Conector Fêmea Industrial Blindado F/UTP GigaLan CAT.6 (pg. 62)
Canal F/UTP Cabo Eletrônico GigaLan Industrial CAT.6 F/UTP 23AWG x4P (pg. 67)
Caixa de Aparente Industrial IP67 (pg. 107)
Peso 0,070 kg/m
Cor Preto
Tipo de conector RJ-45 , RJ-45 IP67
Codificação
Tipo de cabo CAT.6 F/UTP
35129002 1,5 m
RJ-45 IP67 / Cobre eletrolítico, flexível, nu, formado por 7 filamentos de
RJ-45 IP67 diâmetro nominal de 0,16mm
35129003 5,0 m
T568-A Material da capa TPU – para maior resistência mecânica a abrasão
35129018 1,5 m
Classe de flamabilidade CMX
RJ-45 /
35129008 2,5 m
RJ-45 IP67 Quantidade de pares 4 pares, 26 AWG
35129004 5,0 m
8 vias em bronze fosforoso com 100 µin (2,54 µm) de níquel e 50 µin
(1,27 µm) de ouro
Conector em termoplástico não propagante a chama UL 94V-0
Material do corpo do produto Boot protetor IP67 em material termoplástico especial PBT
(Plybutylene Terephalate)
Performance
Resistência elétrica CC máxima do condutor a 20ºC 140 Ω/km
Capacitancia mútua máxima até 1 kHz 56 pF/m
Impedância característica nominal de 1MHz a 250MHz 100 ± 15% Ω
NVP 66%
Certificações
UL Listed E173971
Anatel 1271-07-0256, 1273-07-0256

Patch Cord Industrial U/UTP GigaLan CAT.6
Conector Fêmea Industrial U/UTP GigaLan CAT.6 (pg. 63)
Canal U/UTP Cabo Eletrônico GigaLan Industrial CAT.6 U/UTP 23AWG x4P (pg. 67))
Peso 0,070 kg/m
Cor Preto
Tipo de conector RJ-45 , RJ-45 IP67
Codificação
35129005 1,5 m
RJ-45 IP67 / Cobre eletrolítico, flexível, nu, formado por 7 filamentos de diâmetro
RJ-45 IP67 nominal de 0,16mm
35129012 5,0 m
T568-A Material da capa TPU – para maior resistência mecânica a abrasão
35129015 1,5 m
RJ-45 /
35129006 2,5 m
RJ-45 IP67 Quantidade de pares 4 pares, 24 AWG
35129009 5,0 m
(1,27 µm) de ouro
Conector em termoplástico não propagante a chama UL 94V-0
Performance
Resistência elétrica CC máxima do condutor a 20ºC 93,8 Ω/km
Capacitancia mútua máxima até 1 kHz 56 pF/m
Impedância característica nominal de 1MHz a 250MHz 100 ± 15% Ω
NVP 66%
Certificações
UL Listed E173971
Anatel 1276-07-0256, 1278-07-0256, 1145-04-0256

59

60

Conector

Conector Fêmea Blindado GigaLan CAT.6
Patch Cord Metálico F/UTP GigaLan CAT.6 (pg. 55)

Canal F/UTP Cabo Eletrônico Blindado GigaLan CAT.6 F/UTP 23AWG x4P
(pg. 64)
Espelho Plano (pg. 110), Espelho Modular (pg. 110) e Tomada
Aparente (pg. 109)
Cor Prata
Codificação Tipo de conector RJ-45 blindado
35060027 Blindado Bronze fosforoso com 50 µin (1,27 µin) de ouro e 100 µin (2,54 µin)
de níquel
Altura 24 mm
Largura 17,5 mm
Profundidade 35,5 mm
Performance
Força de retenção entre jack e plug Mínimo133 N
Quantidade de ciclos ≥ 1000 RJ45 e ≥ 200 RJ11, ≥ 200 no bloco IDC
Prova de tensão elétrica aplicada 1000 V (RMS, 60 Hz, 1 min)
Certificações
ETL Verified 3184600CRT
UL Listed E173971

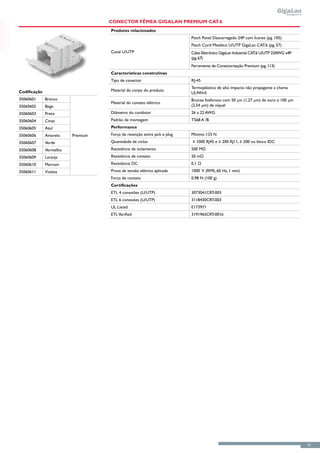

Conector Fêmea GigaLan Premium CAT.6
Patch Cord Metálico U/UTP GigaLan CAT.6 (pg. 57)
Canal U/UTP Cabo Eletrônico GigaLan Industrial CAT.6 U/UTP 23AWG x4P
(pg. 67)
Ferramenta de Conectorização Premium (pg. 113)
Termoplástico de alto impacto não propagante a chama
Codificação Material do corpo do produto
UL94V-0
35060601 Branco Bronze fosforoso com 50 µin (1,27 µm) de ouro e 100 µin
35060602 Bege (2,54 µm) de níquel
35060603 Preto Diâmetro do condutor 26 a 22 AWG
35060604 Cinza Padrão de montagem T568 A /B
35060605 Azul Performance
35060606 Amarelo Premium Força de retenção entre jack e plug Mínimo 133 N
35060607 Verde Quantidade de ciclos ≥ 1000 RJ45 e ≥ 200 RJ11, ≥ 200 no bloco IDC
35060608 Vermelho Resistência de isolamento 500 MΩ
35060609 Laranja Resistência de contato 20 mΩ
35060610 Marrom Resistência DC 0,1 Ω
35060611 Violeta Prova de tensão elétrica aplicada 1000 V (RMS, 60 Hz, 1 min)
Certificações
UL Listed E173971
ETL Verified 3191965CRT-001b

61

62

Conector Fêmea GigaLan CAT.6

Canal U/UTP Cabo Eletrônico GigaLan CAT.6 U/UTP Premium 23 AWG x 4 P
(pg. 65)
Aparente (pg. 109)

Codificação Tipo de conector RJ-45

35030601 Branco Material do corpo do conector Termoplástico de alto impacto não propagante a chama UL94V-0

35030602 Bege Bronze fosforoso com 50 µin (1,27 µm) de ouro e 100 µin (2,54 µm)
de níquel
35030603 Preto
35030605 Azul
35030608 Vermelho
Cor Azul, Bege, Branco, Preto e Vermelho
Performance
Força de retenção entre jack e plug Mínimo133 N
Quantidade de ciclos ≥ 750 RJ45 e ≥ 200 RJ11; 200 no bloco IDC
Certificações
UL Listed E173971
ETL 4 conexões (U/UTP) 3188470CRT-001c

Conector Fêmea Industrial Blindado F/UTP GigaLan CAT.6
Patch Cord Industrial F/UTP GigaLan CAT.6 (pg. 58)
Cabo Eletrônico GigaLan Industrial CAT.6 F/UTP 23AWG x4P (pg. 67)
Canal F/UTP
Espelho Industrial IP67 (pg. 110)
Corpo em termoplástico (PBT) alto imapcto não propagante a
Material do corpo do produto chama UL 94V-0
Codificação
Keystone jack: policarbonato
35050209 Industrial Blindado
RJ-45: Bronze fosforoso com 50 μin (1,27 μm) de ouro e 100 μin
(2,54 μm) de níquel
110 IDC: Bronze fosforoso com 100 μin (2,54 μm) de níquel e
estanhado
Índice de proteção 67
Performance
Quantidade de ciclos ≥750 RJ45 e ≥200 RJ11; ≥200 no bloco IDC
Resistência de isolamento 500 MΩ
Resistência de contato 20 mΩ
Resistência DC 0,1 Ω
Certificações
UL Listed E173971

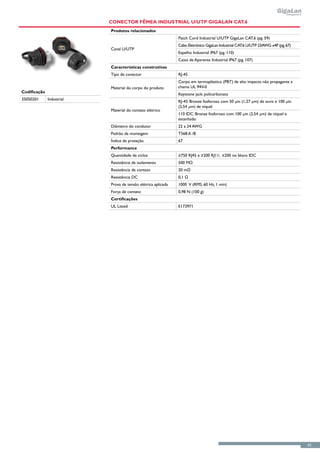

Conector Fêmea Industrial U/UTP GigaLan CAT.6
Patch Cord Industrial U/UTP GigaLan CAT.6 (pg. 59)
Cabo Eletrônico GigaLan Industrial CAT.6 U/UTP 23AWG x4P (pg. 67)
Canal U/UTP
Corpo em termoplástico (PBT) de alto impacto não propagante a
Material do corpo do produto chama UL 94V-0
Codificação
Keystone jack: policarbonato
35050201 Industrial
110 IDC: Bronze fosforoso com 100 μin (2,54 μm) de níquel e
estanhado
Performance
Quantidade de ciclos ≥750 RJ45 e ≥200 RJ11; ≥200 no bloco IDC
Certificações
UL Listed E173971

63

64

Cabo Eletrônico (LAN)

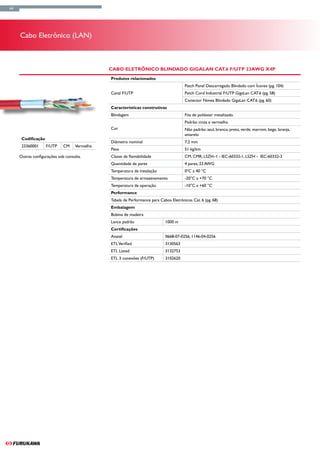

Cabo Eletrônico Blindado GigaLan CAT.6 F/UTP 23AWG x4P
Canal F/UTP Patch Cord Industrial F/UTP GigaLan CAT.6 (pg. 58)
Conector Fêmea Blindado GigaLan CAT.6 (pg. 60)
Padrão: cinza e vermelho
Cor Não padrão: azul, branco, preto, verde, marrom, bege, laranja,
amarelo
Codificação
23360001 F/UTP CM Vermelho
Peso 51 kg/km
Outras configurações sob consulta. Classe de flamabilidade CM, CMR, LSZH–1 - IEC-60332-1, LSZH - IEC-60332-3
Temperatura de instalação 0ºC a 40 °C
Temperatura de armazenamento -20°C a +70 °C
Temperatura de operação -10°C a +60 °C
Performance
Tabela de Performance para Cabos Eletrônicos Cat. 6 (pg. 68)
Embalagem
Bobina de madeira
Lance padrão 1000 m
Certificações
Anatel 0668-07-0256, 1146-04-0256
ETL Listed 3132753

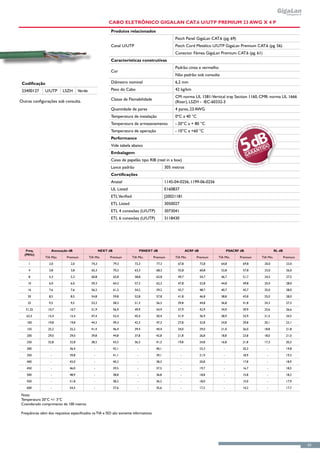

Cabo Eletrônico GigaLan CAT.6 U/UTP Premium 23 AWG x 4 P
Canal U/UTP Patch Cord Metálico U/UTP GigaLan Premium CAT.6 (pg. 56)
Cor
Não padrão: sob consulta

Codificação Diâmetro nominal 6,2 mm

23400127 U/UTP LSZH Verde Peso do Cabo 42 kg/km
CM: norma UL 1581-Vertical tray Section 1160, CMR: norma UL 1666
Outras configurações sob consulta. Classe de Flamabilidade
(Riser), LSZH - IEC-60332-3
Temperatura de armazenamento - 20°C a + 80 °C
GigaLan Prem
abo ium
|C
Temperatura de operação - 10°C a +60 °C

5dB
o

tid

–H
ran

ea
Performance

om de 5 dB ga

dro
om de
Vide tabela abaixo O
N TID LK

ARA
TA
Embalagem SS

dro
G C
RO

ea
EM

–H
Caixa de papelão tipo RIB (reel in a box) |C
abo ium
GigaLan Prem
Lance padrão 305 metros
Certificações
Anatel 1145-04-0256; 1199-06-0256
UL Listed E160837
ETL Verified J20021181
ETL Listed 3050027

Freq. Atenuação dB NEXT dB PSNEXT dB ACRF dB PSACRF dB RL dB
(MHz)
TIA Máx. Premium TIA Min. Premium TIA Min. Premium TIA Min. Premium TIA Min. Premium TIA Min. Premium

1 2,0 2,0 74,3 79,3 72,3 77,3 67,8 72,8 64,8 69,8 20,0 23,0

4 3,8 3,8 65,3 70,3 63,3 68,3 55,8 60,8 52,8 57,8 23,0 26,0

8 5,3 5,3 60,8 65,8 58,8 63,8 49,7 54,7 46,7 51,7 24,5 27,5

10 6,0 6,0 59,3 64,3 57,3 62,3 47,8 52,8 44,8 49,8 25,0 28,0

16 7,6 7,6 56,2 61,2 54,2 59,2 43,7 48,7 40,7 45,7 25,0 28,0

20 8,5 8,5 54,8 59,8 52,8 57,8 41,8 46,8 38,8 43,8 25,0 28,0

25 9,5 9,5 53,3 58,3 51,3 56,3 39,8 44,8 36,8 41,8 24,3 27,3

31,25 10,7 10,7 51,9 56,9 49,9 54,9 37,9 42,9 34,9 39,9 23,6 26,6

62,5 15,4 15,4 47,4 52,4 45,4 50,4 31,9 36,9 28,9 33,9 21,5 24,5

100 19,8 19,8 44,3 49,3 42,3 47,3 27,8 32,8 24,8 29,8 20,1 23,1

155 25,2 25,2 41,4 46,4 39,4 44,4 24,0 29,0 21,0 26,0 18,8 21,8

200 29,0 29,0 39,8 44,8 37,8 42,8 21,8 26,8 18,8 23,8 18,0 21,0

250 32,8 32,8 38,3 43,3 36,3 41,3 19,8 24,8 16,8 21,8 17,3 20,3

300 - 36,4 - 42,1 - 40,1 - 23,3 - 20,3 - 19,8

350 - 39,8 - 41,1 - 39,1 - 21,9 - 18,9 - 19,3

400 - 43,0 - 40,3 - 38,3 - 20,8 - 17,8 - 18,9

450 - 46,0 - 39,5 - 37,5 - 19,7 - 16,7 - 18,5

500 - 48,9 - 38,8 - 36,8 - 18,8 - 15,8 - 18,2

550 - 51,8 - 38,2 - 36,2 - 18,0 - 15,0 - 17,9

600 - 54,5 - 37,6 - 35,6 - 17,2 - 14,2 - 17,7

Nota:
Temperatura 20°C +/- 3°C
Cosniderado comprimento de 100 metros

Frequências além dos requisitos especificados na TIA e ISO são somente informativos.

65

66

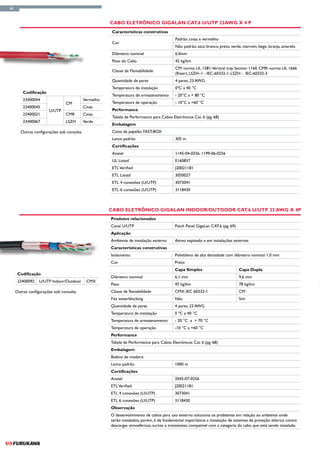

Cabo Eletrônico GigaLan CAT.6 U/UTP 23AWG x 4 P
Cor
Não padrão: azul, branco, preto, verde, marrom, bege, laranja, amarelo
Diâmetro nominal 6.0mm
Peso do Cabo 42 kg/km
CM: norma UL 1581-Vertical tray Section 1160, CMR: norma UL 1666
Classe de Flamabilidade
(Riser); LSZH–1 - IEC-60332-1; LSZH - IEC-60332-3
Codificação
Temperatura de armazenamento - 20°C a + 80 °C
23400044 Vermelho
CM Temperatura de operação - 10°C a +60 °C
23400045 Cinza
U/UTP Performance
23400021 CMR Cinza
23400067 LSZH Verde
Embalagem
Outras configurações sob consulta. Caixa de papelão FAST-BOX
Lance padrão 305 m
Certificações
Anatel 1145-04-0256, 1199-06-0256
UL Listed E160837
ETL Listed 3050027

Cabo Eletrônico GigaLan Indoor/Outdoor CAT.6 U/UTP 23 AWG x 4P
Canal U/UTP Patch Panel GigaLan CAT.6 (pg. 69)
Aplicação
Ambiente de instalação externo Aéreo espinado e em instalações externas
Isolamento Polietileno de alta densidade com diâmetro nominal 1.0 mm
Cor Preto
Capa Simples Capa Dupla
Codificação
Diâmetro nominal 6,1 mm 9,6 mm
23400092 U/UTP Indoor/Outdoor CMX
Peso 45 kg/km 78 kg/km
Outras configurações sob consulta. Classe de flamabilidade CMX: IEC 60332-1 CM
Fita waterblocking Não Sim
Temperatura de instalação 0 ºC a 40 °C
Temperatura de armazenamento - 20 °C a + 70 °C
Temperatura de operação -10 °C a +60 °C
Performance
Embalagem
Bobina de madeira
Certificações
Anatel 2045-07-0256
Observação
O desenvolvimento de cabos para uso externo soluciona os problemas em relação ao ambiente onde
serão instalados, porém, é de fundamental importância a instalação de sistemas de proteção elétrica contra
descargas atmosféricas, surtos e transientes, compatível com a categoria do cabo que está sendo instalado.

Cabo Eletrônico GigaLan Industrial CAT.6 F/UTP 23AWG x4P
Patch Cord Industrial F/UTP GigaLan CAT.6 (pg. 58)
Canal F/UTP Conector Fêmea Industrial Blindado F/UTP GigaLan CAT.6 (pg. 62)
Cor Preto
Peso 74 kg/km
Codificação
TPU – para maior resistência mecânica a abrasão
23360008 DC-PVC
F/UTP Industrial Material da capa externa PVC 105º (DC-PVC) - maior resistência química e ao pó a um cabo
23360002 TPU
convencional
Outras configurações sob consulta. CMX: norma IEC 60332-1 para cabos com capa externa em TPU, CM:
norma UL 1685 para cabos com capa externa en PVC 105°
Temperatura de armazenamento - 20 °C a + 70 °C
Performance
Embalagem
Bobina de madeira
Certificações
Anatel 1146-04-0256
ETL 3 conexões 3102620

Cabo Eletrônico GigaLan Industrial CAT.6 U/UTP 23AWG x4P
Patch Cord Industrial U/UTP GigaLan CAT.6 (pg. 59)
Canal U/UTP Conector Fêmea Industrial U/UTP GigaLan CAT.6 (pg. 63)
Cor Preto
Peso 62 kg/km
Codificação
Material da capa externa PVC 105º (DC-PVC) - maior resistência química e ao pó a um
23400085 DC-PVC cabo convencional
U/UTP Industrial
23400068 TPU CMX: norma IEC 60332-1 para cabos com capa externa em TPU;
CM: norma UL 1685 para cabos com capa externa en PVC 105°
Quantidade de pares 4 pares, 23AWG
Temperatura de armazenamento -20 °C a +70 °C
Temperatura de operação -10°C a +60 °C
Performance
Embalagem
Bobina de madeira
Certificações
Anatel 1145-04-0256
UL Listed E160837

67

68

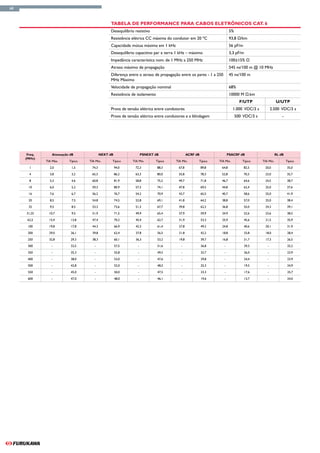

Tabela de Performance para Cabos Eletrônicos Cat. 6
Desequilíbrio resistivo 5%
Resistência elétrica CC máxima do condutor em 20 ºC 93,8 Ω/km
Capacidade mútua máxima em 1 kHz 56 pF/m
Desequilíbrio capacitivo par x terra 1 kHz – máximo 3,3 pF/m
Impedância característica nom. de 1 MHz a 250 MHz 100±15% Ω
Atraso máximo de propagação 545 ns/100 m @ 10 MHz
Diferença entre o atraso de propagação entre os pares - 1 a 250 45 ns/100 m
MHz Máximo
Velocidade de propagação nominal 68%
Resistência de isolamento 10000 M Ω.km
F/UTP U/UTP
Prova de tensão elétrica entre condutores 1.000 VDC/3 s 2.500 VDC/3 s
Prova de tensão elétrica entre condutores e a blindagem 500 VDC/3 s -

(MHz)
TIA Máx. Típico TIA Min. Típico TIA Min. Típico TIA Min. Típico TIA Min. Típico TIA Min. Típico

1 2,0 1,5 74,3 94,0 72,3 88,3 67,8 89,8 64,8 82,5 20,0 35,0

4 3,8 3,2 65,3 86,2 63,3 80,0 55,8 78,3 52,8 70,3 23,0 35,7

8 5,3 4,6 60,8 81,9 58,8 75,2 49,7 71,8 46,7 64,6 24,5 38,7

10 6,0 5,2 59,3 80,9 57,3 74,1 47,8 69,5 44,8 62,4 25,0 37,6

16 7,6 6,7 56,2 76,7 54,2 70,9 43,7 65,5 40,7 58,6 25,0 41,9

20 8,5 7,5 54,8 74,5 52,8 69,1 41,8 64,2 38,8 57,0 25,0 38,4

25 9,5 8,5 53,3 73,6 51,3 67,7 39,8 62,2 36,8 55,0 24,3 39,1

31,25 10,7 9,5 51,9 71,5 49,9 65,4 37,9 59,9 34,9 52,6 23,6 38,5

62,5 15,4 13,8 47,4 70,2 45,4 62,7 31,9 53,3 25,9 45,6 21,5 35,9

100 19,8 17,8 44,3 66,9 42,3 61,4 27,8 49,2 24,8 40,6 20,1 31,9

200 29,0 26,1 39,8 62,4 37,8 56,5 21,8 42,2 18,8 33,8 18,0 28,4

250 32,8 29,3 38,3 60,1 36,3 53,2 19,8 39,7 16,8 31,7 17,3 26,5

300 - 32,5 - 57,5 - 51,6 - 36,8 - 29,3 - 25,2

350 - 35,3 - 55,8 - 49,5 - 32,7 - 26,0 - 23,9

400 - 38,0 - 53,0 - 47,6 - 29,8 - 24,4 - 23,9

500 - 42,8 - 52,0 - 48,5 - 25,3 - 19,5 - 24,9

550 - 45,0 - 50,0 - 47,5 - 23,3 - 17,6 - 25,7

600 - 47,0 - 48,0 - 46,1 - 19,6 - 13,7 - 24,0

Patch Panel

Patch Panel GigaLan CAT.6
Configuração
01 Patch panel carregado
01 Guia de cabos traseiros
Ícones de identificação
Acessórios de fixação

Codificação Canal U/UTP Cabo Eletrônico GigaLan CAT.6 U/UTP 23AWG x 4 P (pg. 66)

35030162 24 portas Conector Fêmea GigaLan CAT.6 (pg. 62)
Altura 44 mm (1U)
Largura 482,6 mm (19”)
Cor Preto
Material do corpo do produto Aço / TermoPlástico alto impacto UL94V-0
RJ-45: Bronze fosforoso com 50 μin (1,27 μm) de ouro e 100 μin (2,54 μm)
Material do contato elétrico de níquel
110IDC: Bronze fosforoso com 100 µin (2,54 μm) de níquel e estanho
Performance
Força de retenção entre jack
Mínimo 133N
e plug
Certificações
UL Listed E173971
ETL 4 conexões (U/UTP) 3188470CRT-001c

69

70

Patch Cord

Patch Cord metálico F/UTP MultiLan CAT.5e
Canal F/UTP Conector Fêmea Blindado MultiLan CAT.5e (pg. 70)
Cabo Eletrônico Blindado MultiLan CAT.5e F/UTP 24AWGx4P (pg. 78)
Peso 0,035 kg/m
Padrão: Cinza
Cor Não padrão: Branco, vermelho, preto, verde, marrom, bege, laranja e
amarelo
Codificação
35105901 1.5 m
Tipo de cabo F/UTP
35105903 2.5 m
Cobre eletrolítico, flexível, nu, formado por 7 filamentos de diâmetro
35105910 F/UTP 3.0 m Cinza CM Tipo de condutor
nominal de 0,16 mm
35105904 5.0 m
Classe de flamabilidade CM (fornecimento padrão), CMR
35105909 15.0 m
Outras configurações sob consulta. 8 vias em bronze fosforoso com 100 µin (2,54 µm) de níquel e 50 µin
(1,27 µm) de ouro
Performance
Tabela de Performance para Cabos Eletrônicos CAT. 5e (pg. 82)
Certificações
Anatel 1272-07-0256, 1275-07-0256
UL Listed E173971

Patch Cord Metálico U/UTP MultiLan CAT.5e
Patch Panel MultiLan CAT.5e (pg. 83)
Conector Fêmea MultiLan CAT.5e (pg. 75)
Canal U/UTP
Cabo Eletrônico MultiLan Industrial CAT.5e U/UTP 24AWGx4P (pg.
82)
Peso 0,031 kg/m
Padrão: Cinza, azul, branco, vermelho, preto, verde e amarelo
Cor
Não padrão: marrom, bege, laranja
Codificação Tipo de conector RJ-45 blindado
35103602 1.5 m Tipo de cabo U/UTP
35103604 2.5 m Cobre eletrolítico, flexível, nu, formado por 7 filamentos de diâmetro
Tipo de condutor
35103605 3.0 m nominal de 0,20 mm
Azul CM Classe de flamabilidade CM (fornecimento padrão), CMR
35103607 5.0 m
35103612 10.0 m Quantidade de pares 4 pares, 24 AWG

35103614 15.0 m 8 vias em bronze fosforoso com 100 µin (2,54 µm) de níquel e 50 µin
(1,27 µm) de ouro
Outras configurações sob consulta. Material do corpo do produto Material termoplástico transparente UL 94V-0
Performance
Certificações
Anatel 1277-07-0256, 1279-07-0256
UL Listed E173971
ETL Verified 3126372CRT-001c
ETL 4 conexões (U/UTP) 3075278-003

71

72

Patch Cord Industrial F/UTP MultiLan CAT.5e
Conector Fêmea Industrial Blindado F/UTP MultiLan CAT.5e (pg. 76)
Canal F/UTP Cabo Eletrônico MultiLan Industrial CAT.5e F/UTP 24AWGx4P (pg. 81)
Peso 0,035 kg/m
Cor Preto
Tipo de conector RJ-45, RJ-45 IP67 blindado
Tipo del cabo F/UTP
Tipo de condutor
nominal de 0,16 mm
Material da capa TPU – para maior resistência mecânica a abrasão
8 vias em bronze fosforoso com 50 μin (1,27 μm) de ouro e 100 μin
Conector em termoplástico não propagante a chama UL94V-0
T568-A (fornecimento padrão), T568-B,
Padrão de montagem
cross-over
Performance
Certificações
Anatel 1272-07-0256, 1275-07-0256
UL Listed E173971
Codificação
35109005 1.5 m
35109000 2.5 m RJ-45 IP67 / RJ-45 IP67
35109008 5.0 m
T568-A
35109003 1.5 m
35109001 2.5 m RJ-45 / RJ-45 IP67
35109009 5.0 m


Patch Cord Industrial U/UTP MultiLan CAT.5e
Conector Fêmea Industrial U/UTP MultiLan CAT.5e (pg. 77)
Canal F/UTP Cabo Eletrônico MultiLan Industrial CAT.5e U/UTP 24AWGx4P (pg. 82)
Peso 0,070 kg/m
Cor Preto
Tipo de conector RJ-45, RJ-45 IP67
Tipo del cabo U/UTP
Tipo de condutor
nominal de 0,20 mm
Material da capa TPU – para maior resistência mecânica a abrasão
8 vias em bronze fosforoso com 50 μin (1,27 μm) de ouro e 100 μin
Conector em termoplástico não propagante a chama UL94V-0
Padrão de montagem T568-A (fornecimento padrão), T568-B, Cross-over
Performance
Certificações
Anatel 1145-04-0256
UL Listed E173971
Codificação
35109010 1.5 m
35109002 2.5 m RJ-45 IP67 / RJ-45 IP67
35109013 5.0 m
T568-A
35109016 1.5 m
35109007 2.5 m RJ-45 / RJ-45 IP67
35109006 5.0 m


73

74

Conector

Conector Fêmea Blindado MultiLan CAT.5e
Patch Cord metálico F/UTP MultiLan CAT.5e (pg. 70)
Canal F/UTP Cabo Eletrônico Blindado MultiLan CAT.5e F/UTP 24AWGx4P (pg. 78)
Espelho Plano (pg. 110), Espelho Modular (pg. 110)
Tomada Aparente (pg. 109)
Cor Prata
Codificação
Bronze fosforoso com 50 µin (1,27 µin) de ouro e 100 µin
35060026 Blindado Material do contato elétrico
(2,54 µin) de níquel
Performance
Força de retenção entre jack e plug Mínimo 133 N
≥ 1000 RJ45 e ≥ 200 RJ11
Certificações
UL Listed E173971

Conector Fêmea MultiLan CAT.5e
Patch Cord Metálico U/UTP MultiLan CAT.5e (pg. 71)
Canal U/UTP Cabo Eletrônico MultiLan CAT.5e U/UTP 24AWGx4P (pg. 79)
Aparente (pg. 109)
Marterial do corpo do conector Termoplástico de alto impacto não propagante a chama UL94V-0
Codificação
Cor Azul, bege, branco, preto e vermelho
35060505 Azul
Bronze fosforoso com 50 µin (1,27 µin) de ouro e 100 µin
35060502 Bege (2,54 µin) de níquel
35060501 Branco Diâmetro do condutor 26 a 22 AWG
35060503 Preto Padrão de montagem T568 A/B
35060508 Vermelho Performance
Quantidade de ciclos ≥ 1000 RJ45 e ≥ 200 RJ11; ≥ 200 no bloco IDC
Resisténcia del contacto 20 mΩ
Prova de tensão elétrica aplicada 1000 V (RMS, 60 Hz, 1min)
Certificações
ETL 4 conexões (U/UTP) 3075278-003
UL Listed E173971

75

76

Conector Fêmea Industrial Blindado F/UTP MultiLan CAT.5e
Patch Cord Industrial F/UTP MultiLan CAT.5e (pg. 72)
Cabo Eletrônico MultiLan Industrial CAT.5e F/UTP 24AWGx4P (pg. 81)
Canal F/UTP
Cor Preto
Corpo em termoplástico (PBT) alto impacto não propagante a chama
Codificação
Material do corpo do produto UL 94V-0
35050210 Industrial Blindado Keystonejack: policarbonato
(1,27 µm) de ouro
Performance
≥750 RJ45 e ≥200 RJ11
1 ≤ f ≤ 31,5 MHz: 30 dB
Perda de retorno
31,5 ≤ f ≤ 100 MHz: 20-20 log(f/100)
Força de contato 50 N (11 kgf) por 60+-5 s
Certificações
UL Listed E173971

Conector Fêmea Industrial U/UTP MultiLan CAT.5e
Patch Cord Industrial U/UTP MultiLan CAT.5e (pg. 73)
Cabo Eletrônico MultiLan Industrial CAT.5e U/UTP 24AWGx4P (pg. 82)
Canal U/UTP
Tomada Aparente (pg. 109)
Cor Preto
Corpo em termoplástico (PBT) alto impacto não propagante a chama
Codificação
Material do corpo do produto UL 94V-0
35050208 Industrial
Keystonejack: policarbonato
(1,27 µm) de ouro
Padrão de montagem T568A e T568B
Performance
Quantidade de ciclos ≥ 750 RJ45
1 ≤ f ≤ 31,5 MHz: 30 dB
Perda de retorno
31,5 ≤ f ≤ 100 MHz: 20-20 log(f/100)
Força de contato 50 N (11 kgf) por 60 +/- 5 s
Certificações
UL Listed E173971

77

78

Cabo Eletrônico (LAN)

Cabo Eletrônico Blindado MultiLan CAT.5e F/UTP 24AWGx4P
Canal F/UTP Patch Cord metálico F/UTP MultiLan CAT.5e (pg. 70)
Conector Fêmea Blindado MultiLan CAT.5e (pg. 74)
Blindagem Sobre o núcleo é aplicado uma fita de poliéster metalizado.
Padrão: cinza e azul
Cor Não padrão: amarelo, bege, branco, laranja, marrom, preto,
vermelho e verde
Codificação
23350008 F/UTP Azul CM
Peso del cabo 40 kg/km
Outras configurações sob consulta. Classe de flamabilidade CM: norma UL 1685; CMR: norma UL 1666 (Riser)
Temperatura de instalação 0 ºC a +40 °C
Performance
Embalagem
Bobina de madeira
Quantidade por Bobina 1500 m
Certificações
Anatel 0037-08-0256
ETL Listed 3177774

Cabo Eletrônico MultiLan CAT.5e U/UTP 24AWGx4P
Canal U/UTP Patch Cord Metálico U/UTP MultiLan CAT.5e (pg. 71)
Azul, cinza, amarelo, bege, branco, laranja, marrom, preto, vermelho,
Cor
verde
Peso del cabo 26 kg/km
Codificação
CM: norma UL 1581-Vertical tray Section 1160; CMR: norma UL 1666
23200061 Cinza (Riser); LSZH-1 - IEC-60332-1; LSZH - IEC-60332-3
CM
23200080 Azul Quantidade de pares 4 pares, 24 AWG
U/UTP
23200005 CMR Azul Temperatura de instalação 0 ºC a +40 °C
23200138 LSZH Verde Temperatura de armazenamento -20 ºC a +70 ºC
Temperatura de operação -10 ºC a +60 ºC
Performance
Embalagem
Caixa de papelão FAST-BOX
Lance padrão 305 m
Certificações
Anatel 0036-08-0256
UL Listed E160837
ETL Listed 3031273

Cabo Eletrônico MultiLan CAT.5e U/UTP 24AWGx25P
Canal U/UTP
Voice Panel CAT.3 (pg. 84)
Cor Azul
CM: norma UL 1581-Vertical tray Section 1160 e
NBR14705
Peso do cabo 200 kg/km
Codificação
Revestimento interno nas subunidades de 4P Sim
23200012 U/UTP CM Azul
Outras configurações sob consulta. Temperatura de instalação 0 ºC a +40 °C
Performance
Embalagem
Bobina de madeira
Lance padrão 500 m
Certificação
Anatel 1095-04-0256
UL Listed E160837

79

80

Cabo Eletrônico MultiLan Indoor/Outdoor CAT.5e F/UTP
24AWGx4P
Canal F/UTP
Conector Fêmea Blindado MultiLan CAT.5e (pg. 74)
Ambiente de aplicação
Aéreo espinado (UV resistant)
Ambiente de instalação externo
Em duto (para opção com fita waterblocking)
Isolamento Polietileno de alta densidade com diâmetro nominal 0.94mm
Codificação
Cor Preto
23350032 F/UTP CMX
Capa Simples Capa dupla
23350010 Indoor / Outdoor CM Diámetro
6,2 mm 8,6 mm
Peso do cabo 52,0 kg/km 84,7 kg/km
Classe de flamabilidade CMX CM
Fita waterblocking Não Sim
Quantidade de pares 4 pares, 24 WG
Temperatura de armazenamento -20 ºC a +70 ºC
Performance
Embalagem
Bobina de madeira
Bobina de madera
Lance padrão
1500 m
Certificações
Anatel 2046-07-0256
ETL Listed 3177774

O desenvolvimento de cabos para uso externo soluciona os problemas em relação ao ambiente onde serão
instalados, porém, é de fundamental importância a instalação de sistemas de proteção elétrica contra descargas
atmosféricas, surtos e transientes, compatível com a categoria do cabo que está sendo instalado.

Cabo Eletrônico MultiLan Indoor/Outdoor CAT.5e U/UTP
24AWGx4P
Canal U/UTP
Ambiente de aplicação
Ambiente de instalação externo Aéreo espinado e em instalações externas
Isolamento Polietileno de alta densidade com diâmetro nominal 0.94 mm
Cor Preto
Codificação
Diámetro 5,4 mm
U/UTP
23200086 CMX Peso do cabo 35 kg/km
Indoor / Outdoor
Classe de flamabilidade CMX: IEC 60332-1
O desenvolvimento de cabos para uso Fita waterblocking Não
externo soluciona os problemas em relação
ao ambiente onde serão instalados, porém, Quantidade de pares 4 pares, 24 AWG
é de fundamental importância a instalação de Temperatura de instalação 0 ºC a +40 °C
sistemas de proteção elétrica contra descargas
atmosféricas, surtos e transientes, compatível Temperatura de armazenamento -20 ºC a +70 ºC
com a categoria do cabo que está sendo Temperatura de operação -10 ºC a +75 ºC
instalado. Performance
Outras configurações sob consulta. Tabela de Performance para Cabos Eletrônicos CAT. 5e (pg. 82)
Embalagem
Bobina de madeira
Bobina de madeira Caixa Fast-Box
Lance padrão
1640 m 305 m
Certificações
Anatel 2044-07-0256
ETL 4 Conexões 3073041

Cabo Eletrônico MultiLan Industrial CAT.5e F/UTP 24AWGx4P
Patch Cord Industrial F/UTP MultiLan CAT.5e (pg. 72)
Canal F/UTP Conector Fêmea Industrial U/UTP MultiLan CAT.5e (pg. 77)
Cor Preto
Peso del cabo 70 kg/lkm
Codificação
23350029 F/UTP DC-PVC
Material da capa externa PVC 105º (DC-PVC) - maior resistência química e a temperatura que
23350025 Industrial TPU um cabo convencional

Outras configurações sob consulta. Classe de flamabilidade CMX (TPU); CM (PVC 105º)
Performance
Embalagem
Bobina de madera
Certificações
Anatel 0037-08-0256
UL listed E160837

81

82

Cabo Eletrônico MultiLan Industrial CAT.5e U/UTP 24AWGx4P
Patch Cord Industrial U/UTP MultiLan CAT.5e (pg. 73)
Canal U/UTP Conector Fêmea Industrial U/UTP MultiLan CAT.5e (pg. 77)
Caixa Aparente (pg. 108)
Blindagem Não Blindado (U/UTP)
Cor Preto
Peso do cabo 59 kg/km
Codificação
U/UTP DC-PVC
23200083 Material da capa externa PVC 105º (DC-PVC) - maior resistência química e a temperatura que
Industrial TPU
um cabo convencional
CMX: norma IEC 60332-1 para cabo com capa externa em TPU; CM:
norma UL 1685 para cabo com capa externa em PVC
Performance
Embalagem
Bobina de madeira
Certificações
Anatel Capa Externa 0036-08-0256
UL Listed E160837
ETL 4 Conexões 3075278

Tabela de Performance para Cabos Eletrônicos CAT. 5e
Desequilíbrio resistivo 5%
Resistência elétrica CC máxima do condutor em 20ºC 93,8 Ω/km
Capacidade mútua máxima em 1 kHz 56 pF/m
Desequilíbrio capacitivo par x terra 1 kHz – máximo 3,3 pF/m
Impedância característica nominal de 1 MHz a 100 MHz 100 ± 15% Ω
Atraso máximo de propagação 545 ns/100 m @ 10 MHz
Diferença entre o atraso de propagação entre os pares - 1 a 100 MHz máximo 45 ns/100 m
NVP 68%
Resistência de isolamento 10000 M Ω.km
F/UTP U/UTP
Prova de tensão elétrica entre condutores 1.000 VDC/3 s 2.500 VDC/3 s
Prova de tensão elétrica entre condutores e a blindagem 500 VDC/3 s -

(MHz) TIA/EIA Máx. Típico TIA/EIA Min. Típico TIA/EIA Min. Típico TIA/EIA Min. Típico TIA/EIA Min. Típico TIA/EIA Min. Típico

1 2,0 1,7 65,3 83,1 62,3 76,8 63,8 84,8 60,8 76,5 20,0 35,7

4 4,1 3,6 56,3 74,8 53,3 67,8 51,7 74,2 48,7 65,3 23,1 39,1

8 5,8 5,1 51,8 70,0 48,8 63,4 45,7 68,1 42,7 59,2 24,5 36,3

10 6,5 5,7 50,3 68,6 47,3 61,7 43,8 66,5 40,8 57,4 25,0 35,1

16 8,2 7,3 47,3 63,4 44,3 57,4 39,7 61,4 36,7 53,2 25,0 36,0

20 9,3 8,3 45,8 63,7 42,8 57,6 37,7 59,7 34,7 51,3 25,0 37,5

25 10,4 9,3 44,3 61,0 41,3 54,3 35,8 56,8 32,8 48,9 24,3 37,7

31,25 11,7 11,1 42,9 60,7 39,9 53,7 33,9 53,3 30,9 45,6 23,6 34,8

62,5 17,0 15,0 38,4 55,4 35,4 49,3 27,8 47,9 24,8 40,2 21,5 34,1

100 22,0 19,3 35,3 51,9 32,3 45,2 23,8 43,3 20,8 35,7 20,1 32,3

155 - 23,7 - 50,0 - 43,0 - 40,0 - 31,0 - 31,2

200 - 27,5 - 47,0 - 40,0 - 37,0 - 29,0 - 29,4

250 - 31,1 - 44,0 - 37,0 - 35,0 - 27,0 - 29,0

350 - 37,4 - 41,0 - 34,0 - 31,0 - 24,0 - 28,1

Patch Panel

Patch Panel MultiLan CAT.5e
Configuração
01 Patch panel carregado
Ícones de identificação
Canal U/UTP Patch Cord Metálico U/UTP MultiLan CAT.5e (pg. 71)
Cabo Eletrônico MultiLan CAT.5e U/UTP 24AWGx4P (pg. 79)
Codificação
35030152 24 Portas
24P
Altura 44 mm (1U)
Largura 482,6 mm (19”)
Cor Preto
Tipo de conector frontal RJ-45
Material do corpo do produto Aço / termoplástico de alto impacto UL94V-0
Material do contato elétrico (2,54 μm) de níquel 110 IDC: Bronze fosforoso com 100 μin (2,54
μm) de níquel e estanho
Diâmetro do condutor 26 hasta 22 AWG
Performance
Certificações
UL Listed E173971

83

84

Voice Panel, Patch Cord, Conectores, Bloco de Conexão 110IDC

Voice Panel CAT.3
Configuração
01 Voice Panel carregado
Patch Cord Voz Metálico U/UTP (pg. 89)
Canal U/UTP Cabo Eletrônico MultiLan CAT.5e U/UTP 24AWGx25P (pg. 79)
Cabo Eletrônico FisLan CAT.3 (pg. 90)
Codificação
Altura 44,2 mm (1U)
35050224 30 Portas
Largura 480 mm
35050200 50 Portas
Cor Preto
RJ-45 (Frontal) / 110IDC (Traseira)
Tipo de conector
RJ-11 compatível
Quantidade de posições 30 ou 50 posições
Material do corpo do produto Aço / Material termoplástico alto impacto UL94V-0
110IDC: Bronze fosforoso com 100 μin (2,54 μm) de níquel/
estanho
Performance
Força de retenção entre jack e plug Mínimo 133N
≥ 750 RJ45 e ≥ 200 RJ11
Resistência de Isolamento 500 MΩ
Certificações
UL Listed E173971

Painel de Conexão 110IDC
Configuração
01 Painel de Conexão 19”x1U
02 Blocos de Conexão 110IDC 50 pares sem pernas
100 Pares
01 Guia de cabos horizontal 1U
Acessórios para fixação
01 Painel de Conexão 19”x4U
02 Blocos de Conexão 110IDC 100 pares sem pernas
200 pares
01 Guia de cabos horizontal 2U
Acessórios para fixação
Codificação
35050698 100 pares 2U
Conector Fêmea 110IDC (connecting block) (pg. 86)
35050697 200 pares 4U
Patch Cord 110IDC U/UTP Fisaflex CAT.5e (pg. 88)
U/UTP
Cabo Eletrônico MultiLan CAT.5e U/UTP 24AWGx25P (pg. 79)
100 pares 200 pares
Altura 88 mm 177 mm
Largura 482 mm 482 mm
Estrutura metálica: Preto
Cor
Blocos de conexão: Bege
Tipo de conector 110IDC
100 pares
Quantidade de posições
200 pares
Material do corpo do
Aço / termoplástico alto impacto UL94V-0
produto
Certificações
ETL 4 conexões Cat.6 3073041CRT-003
ETL 4 conexões Cat.5e 3075278CRT-003

Bloco de Conexão 110IDC
U/UTP Cabo Eletrônico MultiLan CAT.5e U/UTP 24AWGx4P (pg. 79)
Painel de Conexão 110IDC (pg. 85)
100 pares 50 pares
Altura 88,9 mm 44 mm
Codificação
Largura 272,30 mm 272,30 mm
35050182 com pernas
100 pares 38 mm (sem pernas)
35050644 sem pernas Profundidade
85 mm (com pernas)
35050173 com pernas
50 pares Cor Bege
35050191 sem pernas
100 pares
50 pares
Material do corpo do
Termoplástico alto impacto não propagante a chama UL94V-0
produto
Certificações
UL Listed E173971
ETL 4 conexões Cat.6 3073041CRT-003
ETL 4 conexões Cat.5e 3075278CRT-003

85

86

Kit Bloco de Conexão 110IDC
Configuração
1 Bloco de Conexão 110 IDC de 100 pares (com pernas)
20 conectores 110IDC de 4 pares CAT.5e
U/UTP
4 conectores 110IDC 5 pares CAT.5e
Sistema de identificação
Altura 88,9 mm
Largura 272,30 mm
Profundidade 85 mm
Codificação
Cor Bege
35050175 CAT. 5e 100 p
Certificação
UL Listed E173971
Certificação ETL 4 conexões CAT.5e 3075278CRT-003

Conector Fêmea 110IDC (connecting block)
Bloco de Conexão 110IDC (pg. 85)
U/UTP
Patch Cord 110IDC U/UTP FisaFlex CAT.6 (pg. 87)
Cor Bege
Tipo de conector 110IDC fêmea
4 pares – Cat.6
Codificação Quantidade de pares
4 ou 5 pares – Cat.5e
35050349 CAT. 6 4P
Termoplástico de alto impacto não propagante a chama UL
35050374 4P Marterial do corpo do conector
CAT.5e 94V-0
35050373 5P
Material do contato elétrico Bronce fosforoso con 100 μin (2,54 μm) de estaño
Embalagens com 10 peças Diâmetro do condutor 26 a 22 AWG
Performance
Quantidade de ciclos ≥ 200 no bloco IDC
Resistência de Isolamento 500 MΩ
Certificações
UL Listed E173971
Certificação ETL 4 conexões Cat.6 3073041CRT-003
Certificação ETL 4 conexões Cat.5e 3075278CRT-003

Patch Cord 110IDC U/UTP FisaFlex CAT.6
U/UTP Bloco de Conexão 110IDC (pg. 85)
Comprimento De 1,5 m a 20 m
Diâmetro nominal 4 pares: 5,2 mm
Azul, branco, vermelho, cinza, preto, verde e amarelo.
Cor
Outras cores sob consulta
Codificação
110IDC / 110IDC
35120166 110IDC / Tipo de conector
Cinza - 110IDC / RJ-45
35120167 110IDC
Tipo de cabo U/UTP CAT.6
35120277 RJ-45 / T568-B
Vermelho Cobre eletrolítico, flexível, nu, formado por 7 filamentos
35120243 110IDC T568-A Tipo de condutor
de diâmetro nominal de 0,20mm.
Classe de Flamabilidade CM (fornecimento padrão)
110 IDC: Bronze fosforoso com 100 μin (2,54 μm) de
níquel e 1,27 μm de ouro;
RJ-45: 8 vias em liga de cobre com camada de 100μin
níquel e camada externa de 50μin em ouro
Temperatura de instalação 20 °C
Temperatura de armazenamento -40ºC a 70ºC
Temperatura de operação -10°C a 60ºC
Performance
Resistência elétrica CC máxima do condutor 93,8 Ω/km
a 20ºC
Impedância característica nominal de 1MHz a 100 ± 15% Ω
250MHz
Prova de tensão entre condutores e blindagem 1500 VDC/3s
Certificações
UL Listed E173971
Anatel 1276-07-0256

87

88

Patch Cord 110IDC U/UTP Fisaflex CAT.5e
U/UTP Bloco de Conexão 110IDC (pg. 85)
Diâmetro nominal 3,6 mm (1 par), 4,6 mm (2 pares), 5,2 mm (4 pares)
1 e 2 pares: azul
4 pares: Azul, branco, vermelho, cinza, preto, verde e
Codificação Cor
amarelo.
RJ-45 /
35101791 Outras cores sob consulta
110IDC
1,5 m Azul 110IDC – 110IDC
110IDC / Tipo de conector
35101649 110IDC – RJ-45
110IDC
Tipo de cabo U/UTP CAT.5e
Tipo del conductor
Quantidade de pares 1, 2 e 4 pares, 24 AWG
110 IDC: Bronze fosforoso com 100 μin (2,54 μm) de
níquel e 1,27 μm de ouro;
RJ-45: 8 vias em liga de cobre com camada de 100 μin
níquel e camada externa de 50 μin em ouro
Temperatura de instalação 20 °C
Temperatura de operação -10°C a 60ºC
Performance
93,8 Ω/km
condutor a 20ºC
Impedância característica nominal de 1MHz
100 ± 15% Ω
a 250MHz
Prova de tensão entre condutores e
1500 VDC/3 s
blindagem
NVP 66%
Certificações
UL Listed E173971
1277-07-0256 (certificado do cabo flexível de 4 pares
CAT.5e)
Anatel
0645-10-0256 (certificado do cabo flexível de 2 pares
CAT.5e)

Patch Cord Voz Metálico U/UTP
U/UTP Voice Panel CAT.3 (pg. 84)
Diâmetro nominal 4,6 mm (2 par)
Peso 0,05 kg/m
Cor Azul
Tipo de cable U/UTP
Tipo de conductor
nominal de 0,20mm
Codificação
1 par, 24 AWG
RJ-45 / Quantidade de pares
35100204 1P 2 pares, 24 AWG
RJ-45 Azul
Bronce fosforoso con 100 μin (2,54 μm) de níquel y 50 μin (1,27 μm)
1,5 m 110IDC / Material do contato elétrico
35100200 2P de oro
110IDC
35100290 1P Cinza
1 par: número de pares 4 e 5
Padrão de montagem
2 pares: número de pares 3 e 6, 4 e 5

Ponto de Telecomunicação 110IDC
Configuração
01 Caixa metálica
01 Bloco de conexão 110IDC 100 pares
Patch Cord Voz Metálico U/UTP (pg. 89)
Cabo Eletrônico MultiLan CAT.5e U/UTP 24AWGx25P (pg. 79) e Cabo Eletrônico MultiLan CAT.5e U/
UTP 24AWGx4P (pg. 79)
Codificação Altura 115 mm
35050137 100 p E300 Largura 300 mm
Profundidade 405 mm
Quantidade de posições 100 pares
Tipo de conector 110IDC
Prata (caixa metálica)
Cor
Bege (bloco de conexão)
Aço SAE1020 / termoplástico de alto impacto não propagante à
Material do corpo do produto
chama UL94V-0

89

90

Cabo Eletrônico FisLan CAT.3
Cor Cinza
Diâmetro
Número de Espessura
externo
Pares (mm)
nominal (mm)
2 4,0
3 0,50 4,3
Diâmetro 4 4,7
6 0,70 6,1
10 6,9
12 0,80 7,8
25 10,5
Classe de Flamabilidade CMX, CM
Quantidade de pares 2 a 25 pares
Diâmetro do condutor 24 AWG
Tipo de cabo U/UTP
Temperatura de operação -10°C a +60 ºC
93.8 Ω/km
Condutor a 20ºC
Capacitância Mútua Máxima a 20ºC 65 pF/m
Impedância característica a 20ºC (1 a
100 ± 15% Ω
16 MHz)
NVP 66 %
1 MHz 2,56
4 MHz 5,6
Atenuação máxima (dB/100m)
10 MHz 9,84
16 MHz 13,12
dB/100 m
1 MHz 41
4 MHz 32
Atenuação de paradiafonia (mín)
10 MHz 26
16 MHz 23
Prova de tensão entre condutores 1500 VDC/3 s
Certificação
Anatel 0642-10-0256
Codificação
23000002 2P
23000010 4P
24AWG Cinza
23000018 12P
23000026 25P

Patch Panel

Patch Panel Gerenciável Modular
Scanner (pg. 115) ou Mini-Scanner (pg. 116)
Cable Round Flat (pg. 117)
Patch Cord Inteligente Smart Connect Cat.6 U/UTP (pg. 123)
Patch Cord Inteligente Smart Connect Cat.6A U/FTP (pg. 122)
Patch Cord Inteligente Smart Connect Cat.6A S/FTP (pg. 122)
Codificação
Altura 44,0 mm
35710184 24P 1U Modular
Largura 482,6 mm
Cor Preto
Material do corpo do produto Alumínio e termoplástico
Tipo do conector RJ-45 fêmea

Patch Panel Gerenciável Modular Blindado
Patch Cord Inteligente Smart Connect Cat.6A U/FTP (pg. 122)
Patch Cord Inteligente Smart Connect Cat.6A S/FTP (pg. 122)
Codificação
Altura 44,0 mm
Modular
35710213 24P 1U Largura 482,6 mm
Blindado (Smart)
Cor Preto
Material do corpo do produto Alumínio e termoplástico
Tipo do conector RJ-45 fêmea

119

120

Patch Panel Gerenciável CAT.6 48P 2U Angular
Altura 88,10 mm - 2U
Largura 482,6 mm
Cor Preto
Codificação
Material do corpo do produto Aço SAE1020
35710022 48P 2U Angular
RJ-45 FTP fêmea compatível 10 pinos (parte frontal)
Tipo do conector Terminal 110 IDC (parte traseira)
Conector 14 pinos para conexão com scanner
RJ-45: Bronze fosforoso com 50 µin (1,27 µm) de ouro
Material do contato elétrico 110 IDC: Bronze fosforoso com 100 µin (2,54 μm) de níquel e
estanhado

Patch Panel Gerenciável Alta Densidade CAT.6
Altura 44,0 mm - 1U
Largura 482,6 mm
Codificação Cor Preto
35710023 48P 1U Alta Densidade Material do corpo do produto Aluminio
Tipo do conector RJ-45 UTP fêmea compatível 10 pinos (parte frontal)
estanhado

Patch Panel Gerenciável CAT.6
Altura 44,0 mm - 1U
Largura 482,6 mm
Cor Preto
Codificação
35710025 24P 1U
RJ-45 UTP fêmea compatível 10 pinos (parte frontal)
Tipo do conector Terminal 110 IDC (parte traseira)
Conector 14 pinos para conexão com scanner
estanhado

Distribuidor Óptico

Distribuidor Interno Óptico (DIO) Gerenciável
Cordão Óptico Inteligente (pg. 123)
Altura 44,0 mm - 1U
Largura 482,6 mm
Cor Preto
Material do corpo do produto Aço

DIO Gerenciável LC DUPLEX/MPO 48F 24P 1U
Round Flat tipo B
Tipo de Cabo para montagem
Suporta cabos troncais MPO 12F
Tipo do conector LC Duplex/MPO 12F
Codificação
35710218 MM OM4
MPO/LC-PC DUPLEX 24P 48F
35710221 SM G.657A

DIO Gerenciável LC DUPLEX 48F 24P 1U
Tipo de Cabo para montagem Round Flat tipo B
Tipo do conector LC Duplex
Codificação
35710027 MM OM4 LC Duplex
24P 48F
35710003 SM LC-PC/LC-PC Duplex

121

122

Patch Cord e Cordões Ópticos

Patch Cord Inteligente Smart Connect Cat.6A S/FTP
Patch Panel Gerenciável Modular (pg. 119)
Patch Panel Gerenciável Modular Blindado (pg. 119)
Comprimento 2,0, 3,0 e 5,0 m
Diámetro nominal 6,5 ± 0,2 mm
Cor Azul
Tipo do conector RJ-45 Plug compatível (10 pinos)
Codificação
Tipo de cabo S/FTP
35710210 2,0 m
Cobre flexível 24 AWG x 4 pares + 1 fio de controle (26 AWG) para
35710211 3,0 m Azul S/FTP Tipo de condutor
gerenciamento.
35710212 5,0 m
Classe de flamabilidade LSZH
Quantidade de pares 4 pares
Material do contato elétrico RJ-45: Bronze fosforoso com 50 µin (1,27 µm) de ouro
Material do corpo do produto Plástico de alta resistencia (UL 94V-0)
Padrão de Montagem T568-B

Patch Cord Inteligente Smart Connect Cat.6A U/FTP
Patch Panel Gerenciável Modular Blindado (pg. 119)
Comprimento 2.0, 3.0 e 5.0 m
Cor Azul
Codificação Tipo do conector RJ-45 Plug compatível (10 pinos)
35710192 2,0 m Tipo de cabo U/FTP
35710193 3,0 m Azul U/UTP Cobre flexível 24 AWG x 4 pares + 1 fio de controle (26 AWG) para
Tipo de condutor
gerenciamento.
35710194 5,0 m

Patch Cord Inteligente Smart Connect Cat.6 U/UTP
Patch Panel Gerenciável CAT.6 (pg. 120)
Patch Panel Gerenciável CAT.6 48P 2U Angular (pg. 120)
Codificação Cor Azul
35710186 2,0 m Tipo do conector RJ-45 Plug compatível (10 pinos)
35710187 3,0 m Azul U/UTP Tipo de cabo U/UTP
35710188 5,0 m Cobre flexível 24 AWG x 4 pares + 1 fio de controle (26 AWG) para
Tipo de condutor
gerenciamento.
Classe de flamabilidade CM

Patch Cord Inteligente CAT.6 U/UTP
Patch Panel Gerenciável CAT.6 (pg. 120)
Patch Panel Gerenciável CAT.6 48P 2U Angular (pg. 120)
Patch Panel Gerenciável Alta Densidade CAT.6 (pg. 120)
Cor Azul
Codificação Tipo do conector RJ-45 Plug compatível (10 pinos)
35710030 2,0 m Tipo de cabo U/UTP
35710002 3,0 m Azul U/UTP Cobre flexível 24 AWG x 4 pares + 1 fio de controle (26 AWG) para
Tipo de condutor
gerenciamento.
35710031 5,0 m
Classe de flamabilidade CM
Material do corpo do produto Policarbonato UL-94V0

Cordão Óptico Inteligente
DIO Gerenciável LC DUPLEX 48F 24P 1U (pg. 121)
DIO Gerenciável LC DUPLEX/MPO 48F 24P 1U (pg. 121)
Zip-cord (duplex)
Configuração Conectores ópticos nas duas extremidades
Pino metálico para gerência (identificação de ruptura do cordão óptico)
Multimodo Branco
Cor Padrão PatchView
Codificação Monomodo Azul
35710223 2,0 m Tipo do conector LC Duplex
35710231 3,0 m OM4 Comprimento nominal 1.0, 2.0, 3.0 e 5.0 m
35710224 5,0 m Material do contato elétrico Bronze fosforoso com camada de 50 micro polegadas de ouro
35710230 2,0 m Monomodo (9/125) G.657.A
Tipo de fibra
35710229 3,0 m SM Multimodo (50/125) OM4
35710228 5,0 m Classe de flamabilidade COG LSZH (HFFR)

123

Distribuidor Óptico / Bastidor de Emenda,
Ponto de Terminsação e Acessórios

DGOI - Distribuidor General Óptico Interno
Aplicação
Acessório responsável por acomodar e proteger as emendas ópticas de fusão entre o cabo óptico de
entrada e saída. Aplicação em redes internas de edifícios.
Configuração
04 parafusos auto-atarraxantes tamanho 3,5 x 19 mm (aço zincado)
04 buchas plásticas S5 x 25 mm
10 abraçadeiras plásticas
Guia de instrução
Etiqueta auto-adesiva 23 x 18 cm para identificação das fibras
Altura 305 mm
Codificação Largura 185 mm
35260156 Distribuidor General Óptico Profundidade 90 mm
Interno 72F - DGOI Cabo
Cor Cinza
Rise
Segurança Fecho triângulo
Nível de proteção IEC 60529 IP41
96 emendas ópticas
08 bandejas de emendas
Estrutura: Aço carbono
Material do corpo do produto
Módulos internos: Material termoplástico de alta resistência

Módulo de Terminação LGX OFS
Altura 229 mm (4U)
Largura 432 mm
Profundidade 292 mm
Quantidade de posições Até 12 módulos LGX (Cassetes HDMPO, Placa para Adaptadores
Codificação Ópticos ou Splitter Modular)
35260119 Preto Tipo de conector LC, SC, MT-RJ, E2000, ST o FC
35260153 Branco Material do corpo do produto Aço SAE1020
Cor Preto ou Branco

Grampo para Cabos LGX OFS
Tipo de cabo Loose, tight
Material do corpo do produto Plástico
Cor Preto
Codificação
35260125 Grampo para Cabos com Aterramento LGX OFS 12A1
36001249 Grampo para Cabos Dieletricos

125

126

Módulo de Emenda LGX
Bandeja de Emenda LGX OFS (pg. 126)
Grampo para Cabos LGX OFS (pg. 125)
Quantidade de Bandejas 06 o 03 unidades
Altura 178 mm (4U); 127 mm (3U)
Largura 432 mm
Profundidade 292 mm
Quantidade de Emendas 48 por bandeja
Material do corpo do produto Chassi em aço
Cor Branco
Codificação
35260089 Módulo de Emenda LGX OFS LSS1U-144/07 (Vazio)
35260025 Módulo de Emenda LGX OFS LSS1U-072/05 (Vazio)

Bandeja de Emenda LGX OFS
Altura 20 mm
Largura 280 mm
Quantidade de Emendas 48 Emendas
Material do corpo do produto Plástico de alto impacto retardante à chama UL-94 V0
Cor Branco
Codificação
35260099 Bandeja de Emenda LGX OFS LT1B-F/F

DIO BT48
Configuração
Abraçadeiras plásticas
Cartões de identificação de fibras
Bandejas de Emenda
Protetores de Emenda
Anilhas para identificação de tubo loose
Adaptadores ópticos (de encaixe)
Extensões ópticas
Codificação
Altura 44 mm (1U)
35261002 DIO BT 48F - Módulo Básico
Largura 484 mm
Profundidade 290 mm
Cor Cinza (RAL 7035)
12 adaptadores ópticos, utilizando régua 12F
Quantidade de posições 24 adaptadores ópticos, utilizando régua 24F
48 adaptadores ópticos, utilizando régua 48F
Tipo de conector SC
Tipo de polimento PC (Physical Contact), APC (Angled Physical Contact)

Caixa de Distribuição Interna Óptica - CDOI
Aplicação
É utilizado como ponto de terminação e derivação para fibras ópticas em ambiente interno
Configuração
Placa para fixação dos boots - 1 unidade
Boot para fixação das extensões ópticas - 12 unidades
Placa cega para entradas de cabos - 2 unidades
Bandeja de Emenda - 1 unidade
Borracha para vedação das entradas de cabos - 4 unidades
Parafuso para fixação em parede (auto-atarraxantes de 2.9x19 mm) - 4 unidades
Codificação
Bucha plástica para fixação em parede (S5 5x25 mm) - 4 unidades
35261004 CDOI 12F
4 Abraçadeiras plásticas
Altura 149 mm
Largura 123 mm
Profundidade 49 mm
Cor Cinza
Tipo de cabo Tight buffer, loose tube, micromódulo, low friction
Monomodo G-652B, G-652D o G-657A
Tipo de fibra
Multimodo OM1, OM2, OM3 o OM4
Quantidade de posições 12 posições: para qualquer tipo extensão óptica (2 mm, 3 mm ou 5.3 mm)
Material do corpo do produto Plástico de alta resistência

Ponto de Terminação Óptica
Altura 150 mm
Largura 105 mm (12F) 83 mm (02F)
Profundidade 26 mm
Cor Cinza
Tipo de conector SC e LC-Duplex
Tipo de polimentos PC (SPC/UPC) / APC
12 ou 02 posições para emendas ópticas por fusão ou mecânicas
Codificação Quantidade de posições
01 ou 02 posições para adaptador óptico
35250025 12F
Material do corpo do produto Plástico
35250162 02F

Roseta Óptica
Altura 114,9 mm
Largura 79,8 mm
Cor Bege (RAL 1015)
Tipo de conector SC e LC-Duplex
Tipo de polimento PC (SPC/UPC) / APC
2 posições para emendas ópticas por fusão ou mecânicas.
2 posição para adaptador óptico SC simplex ou LC duplex.
Codificação
Material do corpo do produto Plástico ABS
35250163 Roseta Óptica 2P 4x2 Bege

Os adaptadores são vendidos separadamente

127

128

Splitter

Filtros WDM (Wavelength Division Multiplexing)
Performance
Banda óptica passante 1310± 50 (reflect), 1490 ± 10 (reflect), 1550 ± 10 (pass)
Típica Máxima
Perda de Inserção
0,7 dB 1,0 dB
Isolação ≥ 25 (1310 / 1490 nm port), ≥ 40 (1550 nm port)
Diretividade >50 dB
Perda de Retorno ≥45 dB
Codificação
35500151 Filtro WDM PON 1310/1490/1550 nm SC-APC/SC-APC/SC-APC (C/D/V)
35500034 Filtro WDM Passivo 1310/1490/1550 nm, sem conectores

Splitter Óptico 1xN Balanceado
Tipo de splitter 1x2 1x4 1x8 1x16 1x32 1x64
Comprimento 50 mm 40 mm 50 mm 55 mm
Diâmetro nominal 3 mm N/A
Largura 4 mm 7 mm 12 mm
N/A
Altura 4 mm
Tecnologia de fabricação FBT PLC
Comprimento do pigtail 2m
Diâmetro da fibra nua 0,25 mm
Performance
Perda de inserção máxima (dB) 3,7 7,1 10,5 13,7 17,1 20,5
Uniformidade 0,5 0,6 1 1,3 1,5 1,7
Sensibilidade à polarização Máxima 0,2 0,25 0,3 0,4 0,5
(PDL) (dB)
PLC: 1260~1650 nm
Banda óptica passante
FBT: 1260~1360 nm e 1480~1580 nm
Certificação
Anatel 2101-07-0256
Codificação
35500100 FBT 1x2 50/50
35500104 1x4
35500099 Não 1x8
NC/NC 2 m/2 m
35500108 Conectorizado 1x16
35500112 1x32
35500109 1x64
35500173 1x4 SC-APC/
35500177 PLC 1x8 - SC-APC
G.657A 0,6 D0,9 / 0,6 D0,9
35500176 1x4 SC-UPC/
35500172 1x8 SC-UPC
35500175 1x4
Conectorizado NC-UPC
35500179 1x8
1,5 D0,9 / 0,6 D0,9
35500174 1x4 NC/SC-
35500178 1x8 APC
35500101 SC-APC/
FBT 1x2 50/50 0,6 D0,9 / 0,6 D0,9
SC-APC

Splitter 1xN Desbalanceado
Tipo de splitter 1/99 2/98 5/95 10/90 15/85 20/80 25/75 30/70 35/65 40/60 45/55
Comprimento 50 mm
Diâmetro nominal 3 mm
Comprimento do pigtail 2m
Tecnologia de fabricação FBT
Performance
Tipo de splitter 1/99 2/98 5/95 10/90 15/85 20/80 25/75 30/70 35/65 40/60 45/55
Perda de Inserção Máxima 21,6 18,7 14,6 11 9,6 7,9 6,95 6 5,35 4,7 4,15
(dB)
Uniformidade 0,3 0,4 0,5 0,7 1,0 1,4 1,7 1,9 2,3 2,7 3,15
Sensibilidade à Polarização 0,2 dB
Máxima (PDL)
Banda óptica passante 1260~1360nm e 1480~1580nm
Diretividade >55 dB
Perda de Retorno >55 dB
Codificação
35500123 1/99
35500127 2/98
35500141 5/95
35500142 10/90
35500143 15/85
35500144 FBT 1x2 G.657A 20/80 NC/NC 2 m/2 m
35500145 25/75
35500146 30/70
35500138 35/65
35500139 40/60
35500140 45/55

Splitter 2xN
Comprimento 50 mm 45 mm 55 mm
Diâmetro nominal 3 mm N/A
Largura N/A 5 mm 7 mm 12 mm
Altura N/A 4 mm
Tecnologia de fabricação FBT PLC
Comprimento do pigtail 2 metros
Performance
Perda de Inserção Máxima (dB) 4,0 7,3 10,8 14 17,7 21,3
Uniformidade 0,6 0,8 1,3 1,5 2,1 2,5
Sensibilidade à Polarização 0,20 0,20 0,25 0,30 0,4 0,5
Máxima (PDL)
Banda óptica passante 1260~1360 nm e 1480~1580 nm
Diretividade >55 dB

Codificação
35500121 FBT 2x2
35500120 2x4
35500119 2x8
G.657A 50/50 NC/NC 2 m / 2 m
35500118 PLC 2x16
35500115 2x32
35500114 2x64

129

130

Splitters Conectorizados
Performance
Tipo de splitter 1x2 1x4 1x8 1x16 1x32
Perda de Inserção Máxima 3,7 dB 7,1 dB 10,5 dB 13,7 dB 17,1 dB
Uniformidade 0,5 dB 0,6 dB 1,0 dB 1,3 dB 1,5 dB
Sensibilidade à Polarização 0,2 dB 0,2 dB 0,25 dB 0,3 dB 0,4 dB
Máxima (PDL)
Banda óptica passante 1260~1360 nm e 1480~1580 nm
Diretividade >55 dB
Codificação
35500103 1X4 SC-APC/SC-APC
0,6 D.09/0,6 D0,9
35500117 SC-APC/MPO-APC 0,5 D0,9/0,5
1X16
35500107 PLC G.657A SC-APC/SC-APC 1,5 D2/1,5 D2
35500111 SC-APC/MPO-APC 0,5 D0,9/0,5
1X32
35500110 SC-APC/SC-APC
1,5 D2/1,5 D2
35500129 01/99
35500128 02/98
35500126 05/95
35500133 10/90
35500134 15/85
35500135 20/80
FBT 1X2 SC-APC/SC-APC 0,6 D.09/0,6 D0,9
35500136 25/75
35500137 30/70
35500130 35/65
35500131 40/60
35500132 45/55
35500101 50/50

Splitter Modular
LGX Modularidade 1x2 1x4 1x8 1x16 1x32
Adaptador óptico SC Entrada: LC ou SC;
Saída: MPO
Tipo de polimento APC
Largura 101,5 mm
Altura 29,5 mm
Com cordão Tipo de módulo LGX Cassete
Tipo de Splitter 1x16 1x32 1x32 1x64
Comprimento 129,6 mm 120 mm
Largura 101,5 mm 80 mm
Altura 29,5 mm 18 mm
Comprimento do 0,6 m
pigtail
Diâmetro do pigtail 0,9 mm
Conector Óptico SC-APC
Performance
Tipo de splitter 1x2 1x4 1x8 1x16 1x32
Perda de inserção máxima (dB) 3,7 7,1 10,5 13,7 17,1
Uniformidade (dB) 0,5 0,6 1,0 1,3 1,5
Sensibilidade à polarização máxima 0,2 0,2 0,25 0,3 0,4
(PDL) (dB)
Banda Óptica Passante PLC: 1260~1650 nm
FBT:1260~1360 nm e 1480~1580 nm
Diretividade >55 dB
Perda de Retorno >55 dB

131

134

Rede de Terminação (Premises)

CABO ÓPTICO FIBER-LAN INDOOR/OUTDOOR
Designação CFOT-EO*
Cabo óptico tipo "tight", constituido por fibras ópticas com revesti-
mento primário em acrilato e revestimento secundário em material
polimérico colorido (900μm), reunidas e revestidas por fibras sintéti-
Descrição
cas dielétricas para suporte mecânico (resistência á tração) e cobertas
por uma capa externa em polímero especial para uso interno e
externo
Ambiente de instalação: Interno/externo

Aplicação Ambiente de operação: Instalação em eletrodutos e caixas de pas-
sagem subterrâneas susceptíveis a alagamento parcial temporário e
interligação entre salas de entrada.
Características Construtivas
OM4
Multimodo (50/125) OM3
OM2
Multimodo (62.5/125) OM1
G.652.B
Monomodo (9/125) G.652.D
G.657 (BLI)
Quantidade de fibras 02 a 12
Elemento de tração Fibras dielétricas
Proteção contra penetração de
Fios de material hidroexpansível
umidade
Capa externa Material termoplástico não propagante à chama e resistente a UV
Cor Preto
Classe de flamabilidade COG
Diâmetro externo
N° de fibras ópticas Massa líquida nominal (kg/km)
nominal (mm)
2 4,8 19
4 5,2 21
6 5,6 24
8 6,5 34
12 6,5 40
Carga máxima durante
Raio mínimo de curvatura (mm)
instalação (N)
Durante a instalação Após a instalação
1850
15 x diâmetro do cabo 10 x diâmetro do cabo
Performance
Conforme ABNT NBR 14772 e ET 1030
Certificação Anatel
UL OFNR E179420
Bobina de madeira
Embalagem
Lance padrão 2100 m(1)

(1) Tolerância de +/- 5%. Outros comprimentos de lances sob consulta
*Nomenclatura ABNT (pg. 162)

Cabo Óptico
Cabo Óptico Fiber-Lan-AR
Designação CFOT-AREO*
Cabo óptico tipo “tight”, constituído por fibras reunidas e revestidas
por fibras sintéticas dielétricas para suporte mecânico (resistência à
Descrição tração) e cobertas por uma capa interna. Sobre esta capa é aplicada
uma fita de aço corrugada que é recoberta com uma capa externa de
copolímero especial para uso interno e externo.
Ambiente de instalação: Interno/externo

sagem subterrâneas susceptíveis a alagamento parcial temporário e in-
terligação entre salas de entrada. Ambiente sujeito à ação de roedores.
OM4
Tipo de fibra óptica, com revesti- OM2
mento em acrilato Multimodo (62.5/125) OM1
G.652.B
Monomodo (9/125)
G.652.D
Capa interna Material termoplástico não propagante à chama e resistente à "UV".
Proteção contra penetração de
Material hidroexpansível
umidade
Proteção contra roedores Fita de aço corrugado
Cordão de rasgamento Fio dielétrico para abertura longitudinal do cabo
Capa externa Material termoplástico não-propagante à chama e resistente a “UV”.
Diâmetro externo nominal Massa líquida nominal
N° de fibras ópticas
(mm) (kg/km)
2
4 11,7 150
6
8 180
10 13,8 186
12 192
Carga máxima durante Raio mínimo de curvatura (mm)
Instalação (N) Durante a instalação Após instalação
1850 15 x diâmetro do cabo 10 x diâmetro do cabo

Capa anti-chama / UV
Fita de aço corrugado

Rip cord
Fibras ópticas isoladas
Elemento de tração
Fita waterblock

FIBER-LAN-AR 12 FIBRAS

Performance
Bobina de madeira
Embalagem

(1) Tolerância de +/- 5%.
Outros comprimentos de lances sob consulta

135

136

Cabo Óptico Fis-Optic-DG
Designação CFOT-UT* (não cilíndrico)
Cabos ópticos tipo “loose”, constituídos por tubo termoplástico preenchi-
do com gel para acomodação das fibras ópticas. O elemento de tração
Descrição
totalmente dielétrico é disposto em paralelo à unidade básica que deve
suportar os esforços de tração na instalação.
Ambiente de instalação: externo / interno
Aplicação
Ambiente de operação: Aéreo Espinado ou subterrâneo em duto
OM4
Tipo de fibra óptica, com OM2
revestimento em acrilato Multimodo (62.5/125) OM1
G.652.B
Monomodo (9/125)
G.652.D
Elemento de tração Elemento de fibra de vidro pultrudado (FRP)
Capa externa Material termoplástico não propagante à chama e resistente a “UV”.
Cor Preto
Classe de Flamabilidade COG
Número de fibras Massa nominal (kg/km) Dimensão nominal (mm)
De 02 a 06 40 4,2 x 6,7
De 08 a 12 43 4,5 x 7,3
Carga máxima durante Raio mínimo de curvatura (mm)
Número de fibras
instalação (N) Durante a instalação Após a instalação
De 02 a 06 1750 160 80
De 08 a 12 1750 180 90

Capa externa

Tubo de proteção

Fibra óptica

Material de preenchimento

Elemento de tração e sustentação

FIS-OPTIC-DG

Performance
Bobina de madeira
Embalagem

(1) Tolerância de +/- 5%.
Outros comprimentos de lances sob consulta

Cabo Óptico
Cabo Óptico Optic-Lan
Designação CFOT-UT*
Cabo óptico tipo “loose”, constituído por tubo termoplástico
preenchido com gel para acomodação das fibras ópticas, revestido
Descrição
por fibras dielétricas para suporte mecânico (resistência à tração) e
coberto por uma capa externa em material termoplástico
Ambiente de instalação interno/externo: subterrâneo em duto, elet-
Aplicação rodutos e caixas de passagem subterrâneas e interligação entre salas
de entrada
G.652.B
Monomodo (9/125)
G.652.D
mento em acrilato Multimodo (50/125) OM3
OM2
Capa externa Material termoplástico não-propagante à chama e resistente a “UV”.
Cor Preto
Característica Unidade Valor típico
Diâmetro Externo Nominal mm 6,2
Massa Líquida Nominal Kg/km 37
Durante a Após a
instalação instalação
Raio Mínimo de Curvatura mm
20x diâmetro
10x diâmetro do cabo
do cabo
Temperatura durante a operação ªC -20 a +65
Carga durante a Instalação (máx.) N 600

Capa externa

Fibra óptica
Rip cord

Tubo de proteção

OPTIC-LAN 12 FIBRAS

Performance
Bobina de madeira
Embalagem

137

138

Cabo Óptico Optic-Lan-AR (PFV)
Designação CFOT-UTR
Cabos ópticos tipo “loose” totalmente dielétrico, constituídos por
tubo termoplástico preenchido com gel para acomodação das fibras
ópticas, revestido por fibras dielétricas para suporte mecânico
Descrição (resistência à tração) e cobertos por uma capa interna. Sobre esta
deve ser aplicada uma camada de fibra de vidro para proteção contra
roedores e todo este conjunto recoberto por uma capa externa de
material termoplástico.
Ambiente de instalação interno /externo – subterrâneo em dutos ou
Aplicação
aéreo espinado. Ambiente sujeito ao ataque de roedores .
OM4
G.652.B
Monomodo (9/125)
G.652.D
Capa interna Material termoplástico não propagante à chama e resistente à UV
Cordão de rasgamento Aramida
Proteção contra roedores Fibra de vidro
Capa externa Material termoplástico não propagante à chama e resistente à UV
COG (fornecimento padrão), LSZH
LSZH
Diâmetro externo nominal 12,2 mm
Massa líquida Nominal 175 kg/km
Carga máxima de Instalação Raio mínimo de curvatura (mm)
(N) Durante instalação Após instalação
3000 20x diâmetro do cabo 10x diâmetro do cabo

Capa externa
Camada de fibra de vidro
Capa interna
Tubo de proteção
Fibra óptica
Rip cord
Elemento de tração dielétrico

OPTIC-LAN AR (PFV) 12 FIBRAS

Performance
Bobina de madeira
Embalagem

(1) Tolerância de +/- 5%. Outros comprimentos de lances sob consulta.

Cabo Óptico
Cabo Óptico Optic-Lan-AR
Designação CFOA-AREU-S*
Cabos ópticos tipo “loose”, constituídos por tubo termoplástico
preenchido com gel para acomodação das fibras ópticas, revestido por
fibras dielétricas para suporte mecânico (resistência à tração) e cober-
Descrição
tos por uma capa interna. Uma fita de aço corrugada aplicada sobre a
capa interna garante a proteção contra o ataque de roedores. Sobre
esta fita é colocada uma capa externa em material termoplástico.
Ambiente de instalação externo – diratamente enterrado, subterrâneo
Aplicação
em dutos ou aéreo espinado, sujeito ao ataque de roedores
OM4
G.652.B
Monomodo (9/125)
G.652.D
Capa interna Material termoplástico não propagante à chama e resistente à UV.
Amarração do Núcleo Fios de material não higroscópico ou de bloqueio de água
Proteção contra roedores Fita de aço corrugada.
Capa externa Polietileno resistente a “UV”.
Raio mínimo
Diâmetro externo nominal Massa líquida nomi- Carga máxima du-
de curvatura
(mm) nal (kg/km) rante instalação (N)
(mm)
11.7 124 1000 230

Capa externa
Capa interna
Tubo de proteção
Fibra óptica
Rip cord
Fita Waterblock

OPTIC-LAN-AR 12 FIBRAS

Performance
Conforme ABNT NBR 15110, ABNT NBR 15108 e ET 1468
Bobina de madeira
Embalagem

(1)Tolerância de +/- 5%. Outros comprimentos de lances sob consulta

139

140

Cabo Óptico de Terminação Interno/Externo
Designação CFOT-MF/UB*
Cabos ópticos totalmente dielétricos, formados por múltiplos cordões
Descrição ópticos (MF) ou por unidades básicas de tubos loose (UB), de núcleo
seco.
Ambiente de instalação interno/externo: Subterrâneo em duto (CFOT-
Aplicação
MF/UB) ou aéreo espinado (CFOT-UB)
G.652.B
Monomodo (9/125)
G.652.D
mento em acrilato Multimodo (50/125) OM3
OM2
02 a 12 (cabo tipo tight formado por cordões ópticos)
18 a 144 (cabo tipo loose)
Elemento de tração Não metálico
Capa externa Material termoplástico não-propagante à chama e resistente à UV
Cor Preto
LSZH
Diâmetro
Nº de fibras Massa líquida
Tipo de Número de nominal
Tipo do cabo por unidade nominal
construção fibras ópticas externo
básica (kg/km)
(mm)
2 - 10 94
4 - 10 94
Tight 6 - 11,2 120
CFOT-MF
(multicordão) 8 - 12,7 143
10 - 14,3 176
12 - 16,1 230
18 a 30 6 10,8 88
36 6 11 92
48 a 60 12 11,7 117
CFOT-UB Loose 72 12 12,2 138
96 12 14 157
120 12 16,5 196
144 12 18,3 240
Carga máxima durante a Raio mínimo de curvatura (mm)
instalação (kgf) Durante a instalação Após a instalação
1 x massa nominal/km 20 x diâmetro do cabo 10 x diâmetro do cabo

Capa externa
Capa externa Elemento de tração

Tubo de proteção
Cordões ópticos
Elemento central dielétrico
Elemento central
Fibras ópticas
dielétrico
Fita waterblock Material de preenchimento
Fita waterblock
Rip cord

CFOT-MF 6 FIBRAS CFOT-UB 36 FIBRAS

Performance
Bobina de madeira
Embalagem


Cabo Óptico
Cabo Óptico Drop FIG.8 FTTH
Designação CFOAC-AS-UT*
Cabo óptico tipo loose para aplicação drop em redes FTTH, com unidade
básica resistente à penetração de umidade e revestimento externo em mate-
Descrição
rial termoplástico. Um fio de aço galvanizado é utilizado como elemento de
sustentação.
Ambiente de instalação interno / externo - Instalações aéreas autossustentadas,
interligando a última caixa de emenda às instalações internas prediais. Reco-
Aplicação
mendado para utilização em redes FTTH para acesso final ao cliente. Devem
ser instalados em trechos contínuos máximos de 400 m.
G.652.B
G.657 (BLI)
Tipo de fibra óptica, com revestimento em
OM4
acrilato
OM2
Elemento de tração e sustentação Fio de aço galvanizado com diâmetro nominal de 1,3 mm
Material não higroscópico e dielétrico para abertura
Cordão de rasgamento
longitudinal do cabo.
Material termoplástico não propagante à chama e resist-
Capa externa
ente a “UV”
Cor Preta ou cinza
Características Unidade Valores
Dimensional nominal (altura x largura) mm 9,4±0,5 x 5,0±0,5
Espessura média do revestimento externo mm 1,1
Diâmetro nominal do fio aço galvanizado mm 1,3
Massa linear nominal kg/km 43
Vão máximo para flecha 1% m 80
Carga máxima de Carga máxima Raio mínimo de curvatura (mm)
operação (CMO) (N) de longa duração
(EDS) (N) Durante a instalação Após a instalação

1250 500 150 75

Fio de aço
Capa externa

Fibras ópticas
Rip cord
Tubo de proteção

DROP FIG.8 FTTH

Performance
Bobina de madeira
Embalagem


141

142

Cabo Óptico Drop Fis-Optic FTTH
Designação CFOAC-AS-UT*
Cabo óptico tipo loose para aplicação drop em redes FTTH, totalmente dielétrico com
Descrição unidade básica resistente à penetração de umidade e revestimento externo em material
termoplástico.
Ambiente de instalação externo – aéreo autossustentado ou subterrâneo em duto.
Aplicação
Devem ser instalados em trechos contínuos máximos de 400 m.
G.652.B
G.657 (BLI)
Tipo de fibra óptica, com revesti-
OM4
mento em acrilato
OM2
Unidade básica Tubo de material termoplástico geleado com composto hidrófugo
Elemento de tração Dois elementos de fibra de vidro pultrudados (FRP)
Capa externa Polietileno resistente a “UV”
Cor Preto
Características Unidade Valores
Dimensões do cabo mm 4,3 x 7,8
Massa nominal kg/km 35
Vão máximo para flecha 1% m 88
Resistência Raio mínimo de curvatura
Carga Carga máxima Tensão de (mm)
mínima de
máxima de de longa du- instalação
compressão Durante a Após a
operação (N) ração (N) (N)
(N/mm) Instalação Instalação
1335 667 555 22 300 150


Capa externa


Tubo de proteção
Fibra óptica

DROP FIS-OPTIC FTTH 12 FIBRAS

Performance
Bobina de madeira
Embalagem


Cabo Óptico
Cabo Óptico Dielétrico Autossustentado
CFOA-AS80 MINI-RA FTTH
Designação CFOA-SM-ASU-S*
Cabo óptico tipo loose otimizado para aplicação em redes FTTH, total-
Descrição mente dielétrico com unidade básica resistente à penetração de umidade
e revestimento externo em material termoplástico.
Aplicação Ambiente de instalação externo – aéreo autossustentado
Tipo de fibra óptica, com reves- G.652.B
Monomodo (9/125)
timento em acrilato G.652.D
Elemento de tração e susten-
Dois elementos de fibra de vidro pultrudados (FRP)
tação
Material não higroscópico e dielétrico para abertura longitudinal do
cabo.
Capa externa Termoplástico retardante à chama (RC) e resistente a "UV".
Cor Preto
Número de fibras Massa nominal Diâmetro nominal
De 02 a 12 fibras 50 kg/km 6.5 mm
Carga durante a instalação Vão máximo
(máx.) (N) para flecha 1%
2 x Peso do Cabo/km 80 m
20 x Diâmetro Externo 10 x Diâmetro Externo
Performance
Conforme ABNT NBR 14160, ABNT NBR 15596 e ET 2114
Bobina de madeira
Embalagem


143

144

Rede Interna

Cabo Óptico FIBER-LAN Indoor
Designação CFOI-EO*
Cabo óptico tipo "tight", constituido por fibras ópticas com revesti-
mento primário em acrilato e revestimento secundário em material
Descrição polimérico colorido (900μm), reunidas e revestidas por fibras sintéti-
cas dielétricas para suporte mecânico (resistência à tração) e cobertas
por uma capa externa em polímero especial para uso interno.
Ambiente de instalação: Interno
sagem.
OM4
OM2
Tipo de fibra com revestimento
em acrilato
G.652.B
G.657 (BLI)
Capa externa Material termoplástico não propagante à chama.
Cor ABNT
COR
COP
LSZH
Diâmetro externo nominal
(mm)
2 4,8 19
4 5,2 21
6 5,4 24
8 6 34
12 6,6 40
24 15 192
36 18 231
48 18,6 254
72 21,6 372
Carga máxima durante insta-
lação (N)
0.2 x peso do cabo
Performance
UL OFNR E179420
Bobina de madeira
Embalagem
Lance padrão 2100 m, 900 m ou 500 m(1) (2)

(2) Lance padrão de acordo com quantidade de fibras no cabo.

Cabo Óptico
Cabo Óptico SIMPLUSLAN
Designação CFOI-BLI-A/B-UB*
Cabo óptico otimizado para instalações verticais em redes FTTA (fiber
to the apartment). As fibras ópticas estão alojadas em unidades básicas
do tipo micromódulos, que apresentam dimensional reduzido, flexibili-
dade e facilidade de abertura, dispensando a utilização de ferramentas.
Descrição
Os micromódulos são reunidos e cobertos por fios dielétricos para
resistência à tração. Todo conjunto é coberto por uma capa de mate-
rial termoplástico retardante à chama com baixa emissão de fumaça e
livre de halógenos.
Ambiente de instalação: Interno
Aplicação
Ambiente de operação: Instalação vertical em eletrodutos ou shafts.
Tipo de fibra Monomodo (9/125) G.657 (BLI)
Quantidade de fibras 24 ou 48
Capa externa Material termoplástico não propagante à chama.
Cor Azul
Diâmetro externo nominal
(mm)
24 45
7,6
48 49
Carga máxima durante insta-
lação (N)
1000 N
Performance
Bobina de madeira
Embalagem


145

146

Cabo Óptico Interno
Designação CFOI-MF/UB*
Cabos ópticos totalmente dielétricos, formados por cordões ópticos (MF) ou por uni-
Descrição
dades básicas de tubos loose (UB).
Aplicação Ambiente de instalação interno
G.652.B
Monomodo (9/125)
G.652.D
OM4
Tipo de fibra óptica, com revestimento em acrilato
OM2
02 a 12 (cabo tipo tight formado por cordões
Quantidade de fibras ópticos)
18 a 144 (cabo tipo loose)
Elemento de tração Não metálico
Capa externa Material termoplástico não-propagante à chama
Cor Azul
Diâmetro
Nº de fibras Massa líquida
Tipo de Número de nominal
Tipo do cabo por unidade nominal
construção fibras ópticas externo
básica (kg/km)
(mm)
2 - 9,5 86
4 - 9,5 89
Tight 6 - 10,7 117
CFOI-MF
(multicordão) 8 - 12,2 151
10 - 13,8 194
12 - 15,6 247
18 a 36 6 9,8 90
48 a 60 12 10,6 100
72 12 11,2 115
CFOI-UB Loose
96 12 12,8 143
120 12 14,4 165
144 12 16,2 212
Carga máxima durante a Raio mínimo de curvatura (mm)
instalação (kgf) Durante a instalação Após a instalação
0,2 x massa nominal/km 20 x diâmetro do cabo 10 x diâmetro do cabo

Capa externa Capa externa

Cordões ópticos Tubo de proteção
Fibras ópticas

CFOI-MF 6 FIBRAS CFOI-UB 36 FIBRAS

Performance
Bobina de madeira
Embalagem


Cabo Óptico
Cordão Óptico
Designação COA-MF/DP*
Cordão óptico formado com fibra isolada tipo “Tight”, por elemento
Descrição de tração dielétrico e por capa externa em material termoplástico
retardante à chama
Aplicação Ambiente de instalação interno: Interligação de rede interna
Monomodo (9/125) G.652.B
Tipo de fibra óptica, com revesti-
mento em acrilato
01 para monofibra (COA-MF)
02 para duplex (COA-DP)
Cor do revestimento externo ABNT
Branco (monofibra)
Cor do revestimento interno
Vermelho e Branco (duplex)
Capa externa Material termoplástico restardante à chama
Classe de flamabilidade COG (fornecimento padrão)
Diâmetro nominal
Diâmetro nominal Massa nominal
Tipo do cordão do revestimento
externo (mm) (kgf/km)
secundário (mm)
Monofibra (simplex) 2,0 (padrão) 4
0,9
Duplex 2,0x4,1 (padrão) 8
Carga máxima
Raio mínimo de Temperatura de
Tipo do cordão durante instalação
curvatura (mm) operação (ºC)
(N)
Monofibra (simplex) 30
50 10 a 40
Duplex 60

Capa externa

Revestimento secundário

Fibra óptica

COA-MF

Performance
Bobina de madeira
Embalagem


147

148

Rede Aérea Autossuportada

Cabo Óptico Dielétrico Autossustentado – Núcleo Seco
Designação CFOA-AS80/120/200-S*
Cabo óptico dielétrico com fibras ópticas agrupadas em unidades básicas
preenchidas com geléia (tubo loose) e núcleo com materiais hidroexpansíveis
Descrição
resistentes à penetração de umidade, elementos de tração e revestimento externo
de material termoplástico.
Aplicação Ambiente de instalação externo aéreo autossustentado
G.652.B
Monomodo (9/125)
G.652.D
Monomodo NZD (9/125) G.655
Tipo de fibra óptica, com
OM4
revestimento em acrilato
OM2
Vão máximo Até 200 m
Elemento central Material não metálico
Núcleo Seco - Material hidroexpansível
Polietileno ou copolímero na cor preta com ou sem retardância à chama (NR ou
Capa exterma
RC)
Elemento de tração Fibras sintéticas de aramida
NR RC

N° de Quantidade Diâmetro externo Massa líquida nominal Diâmetro externo Massa líquida nominal
fibras de fibras nominal (mm) (kg/km) nominal (mm) (kg/km)
ópticas por tubo Vão (m)

80 120 200 80 120 200 80 120 200 80 120 200

2 a 12 2 10,6 11 11,2 81 83 88 10,6 11,0 11,2 91 94 99

18 a 36 6 11,6 11,6 12 95 96 102 11,6 11,6 12,0 105 106 113

48 a 72 13 13 13,4 119 122 127 13,0 13,0 13,4 132 134 139

96 14 14,2 14,2 139 141 147 14,0 14,2 14,2 150 152 158
12
120 15,8 16 16,4 176 179 188 15,8 16,0 16,4 188 190 201

144 18,2 18,2 18,8 230 232 242 18,2 18,2 18,8 244 247 257

Força de tração sem
acréscimo de atenuação (N) Carga de
Fluência projetada após
compressão Carga máxima de
Vão Carga máxima de 20anos de instalação (%)
(N) Durante instalação operação após
(m) operação
instalação

80 1,5 x Peso do cabo /km
1x
20 x diâmetro externo 10 x diâmetro externo
120 2 x Peso do cabo /km Peso do cabo/km Máxima 0,2
do cabo do cabo
(Mínimo 1000)
200 3 x Peso do cabo /km

Recomendação para acessórios
Utilize somente acessórios pré-formados na ancoragem dos cabos. A Furukawa não recomenda Outros tipos de
acessórios para este fim. Para maiores informações, favor contatar a Furukawa.

Capa externa

Tubo de proteção
Fibras ópticas
Fita waterblock
Rip cord

CFOA-X-ASY-S 36 FIBRAS

Performance
Bobina de madeira
Embalagem

Cabo Óptico
Cabo Óptico Dielétrico Autossustentado – Núcleo geleado
Designação CFOA-AS80/120/200-G*
Cabo óptico dielétrico com fibras ópticas agrupadas em unidades básicas preenchidas
Descrição com geléia (tubo loose) e núcleo geleado resistente à penetração de umidade, capa
interna, elementos de tração e capa externa de material termoplástico.
Aplicação Ambiente de instalação externo aéreo autossustentado
G.652.B
Monomodo (9/125)
G.652.D
OM4
OM2
Vão máximo Até 200 m
Elemento Central Material não metálico
Núcleo Geleado
Capa Interna Polietileno ou copolímero
Elemento de Tração Fibras sintéticas de aramida
Capa Externa Polietileno ou copolímero na cor preta com ou sem retardância à chama (NR ou RC)
NR RC

N° de Quantidade Diâmetro externo Diâmetro externo
Massa nominal (kg/km) Massa nominal (kg/km)
fibras de fibras nominal (mm) nominal (mm)
ópticas por tubo Vão (m)

80 120 200 80 120 200 80 120 200 80 120 200

2 a 12 2 11,4 11,4 11,8 99 100 106 11,4 11,4 11,8 111 112 115

18 a 36 6 11,4 11,4 12 100 102 109 11,4 11,4 12 112 114 118

48 a 72 13 13 13,8 128 130 140 13 13 13,8 143 145 151

96 14,8 14,8 15,4 169 172 180 14,8 14,8 15,4 185 188 194
12
120 16,4 16,4 17,2 207 210 222 16,4 16,4 17,2 224 229 237

144 18,2 18,2 19 255 260 274 18,2 18,2 19 276 281 291

Força de tração sem acréscimo de Fluência
Carga de Raio mínimo de curvatura (mm)
atenuação (N) projetada após
compressão (N)
Vão (m) Carga máxima de operação 20 anos de Durante instalação Após instalação

80 1,5 x Peso do cabo /km
1 x Peso do cabo
120 2 x Peso do cabo /km /km (Mínimo Máxima 0,2
do cabo do cabo
1000)
200 3 x Peso do cabo /km

Utilize somente acessórios pré-formados na ancoragem dos cabos. A Furukawa não recomenda Outros tipos de
acessórios para este fim. Para maiores informações, favor contatar a Furukawa.

Capa externa

Capa interna
Tubo de proteção
Fibras Ópticas

Rip cord

CFOA-X-ASY-G

Performance
Bobina de madeira
Embalagem


149

150

Cabo Óptico Dielétrico AutosSustentado Para Longos Vãos
Designação CFOA-LV-AS-CMO5/10/15/20KN-S*
Cabo óptico dielétrico com fibras ópticas agrupadas em unidades
básicas preenchidas com geléia (tubo loose), núcleo com materiais
Descrição
hidroexpansíveis resistente à penetração de umidade, capa interna,
elementos de tração e uma capa externa de material termoplástico.
Em instalações aéreas autosssutentadas ou em torres de transmissão
de energia, para cargas de instalação até 20kN, em ambientes sujeitos
Aplicação a campos elétricos até 12 kV. Para ambientes sujeitos a campos elé-
tricos maiores e até 25kV/m, deverá ser utilizado um material de capa
resistente ao Trilhamento Elétrico.
G.652.B
Tipo de fibra óptica, com revesti- Monomodo (9/125)
G.652.D
mento em acrilato
Carga máxima de operação De 5 a 20kN
Núcleo Seco - Material hidroexpansível
Elemento de Tração Fibras sintéticas de aramida
Polietileno ou copolímero na cor preta com ou sem retardância à
Capa Externa
chama (NR ou RC) ou resistência ao trilhamento (RT)
Campo elétrico Tipo Marcação

≤ 25 kV Resistente ao Trilhamento RT

Retardante à chama RC
≤ 12 kV
Normal NR

Diâmetro Massa líquida
N° de fibras Quantidade de
Carga máxima de operação CMO * (N) externo nominal
ópticas fibras por tubo
nominal (mm) (kg/km)

02 a 12 2 13,2 116

5kN 18 a 36 6 13,6 120

48 a 72 12 14,8 146

02 a 12 2 13,2 124

10kN 18 a 36 6 13,6 130

48 a 72 12 14,8 158

02 a 12 2 14,4 138

15kN 18 a 36 6 14,6 145

48 a 72 12 15,6 171

02 a 12 2 14,6 149

20kN 18 a 36 6 15 160

48 a 72 12 16,4 187

* CMO –Carga máxima de operação (carga máxima que o cabo é submetido com vento e temperatura coincidente de 15°C)

Carga de compressão (N)
Durante instalação Após instalação

1 x Peso do cabo/km (Mínimo 1000) 20 x diâmetro externo do cabo 10 x diâmetro externo do cabo

Utilize somente acessórios pré-formados na ancoragem dos cabos. A Furukawa não recomenda Outros
tipos de acessórios para este fim. Para maiores informações, favor contatar a Furukawa.
Capa externa
Fita waterblock
Capa interna
Tubo de proteção
Fibras ópticas
Rip cord

CFOA-X-LVY-S 36 FIBRAS

Performance
Bobina de madeira
Embalagem

Cabo Óptico
Cabo Óptico Dielétrico AutosSustentado AS120-RA
Designação CFOA-SM-ASU-120-S*
Cabo óptico tipo loose totalmente dielétrico com unidade básica re-
Descrição sistente à penetração de umidade e revestimento externo em material
termoplástico.
Ambiente de instalação externo – aéreo autossustentado em vãos
Aplicação
máximos de 120 m
G.652.B
Tipo de fibra óptica, com revesti- Monomodo (9/125)
G.652.D
mento em acrilato
Elemento de tração e sustentação Elementos de fibra de vidro pultrudado (FRP)
cabo.
Polietileno ou copolímero na cor preta com ou sem retardância à
Capa externa
chama (NR ou RC).
Cor Preto
Massa nominal (kg/km) Diâmetro externo (mm)
Número de fibras ópticas
Vão 120m
De 02 a 12 fibras 65 8,2
Carga durante a instalação Raio mínimo de curvatura (mm)
(máx.) (N) Durante a instalação Após a instalação
2 x Peso do Cabo/km 20 x Diâmetro Externo 10 x Diâmetro Externo

Capa externa


Rip cord
Fibras ópticas
Tubo de proteção

CFOA-X-AS120-RA 12 FIBRAS

Performance
Bobina de madeira
Embalagem


151

152

Cabo Óptico Fis-Optic-AS
Designação CFOA-MM-ASU-80/120-S*
Cabo óptico tipo "loose" constituído por fibras ópticas agrupadas em
uma unidade básica preenchida com material resistente à penetração
Descrição
de umidade e reunida a elementos de tração não-metálicos. O con-
junto é protegido por uma capa externa em material termoplástico.
Ambiente de Instalação - Externo
Aplicação
Ambiente de Operação - Autossustentado
OM4
Tipo de fibra óptica, com revesti- Multimodo (50/125) OM3
mento em acrilato OM2
02 a 06 – para vão de 80 m
02 a 12 – para vão de 120 m
Elemento de tração e susten-
Elementos de fibra de vidro pultrudado (FRP)
tação
cabo.
Polietileno ou copolímero na cor preta com ou sem resistência à
Capa externa
chama (NR ou RC).
Cor Preto
Massa nominal Dimensão nominal
Número de fibras
(kg/km) Vão de 80 m Vão de 120 m
De 02 a 06 fibras 55 7,7 mm -
De 02 a 12 fibras 62 - 8,2mm
Carga máxima durante a Instalação (N) Raio mínimo de curvatura (mm)
Vão de 80 m Vão de 120 m Durante a instalação Após a instalação
20 x Diâmetro 10 x Diâmetro
1000 1300
Externo Externo

Capa externa


Tubo de proteção
Fibra óptica
Rip cord

CFOA-MM-ASU-80/120

Performance
Bobina de madeira
Embalagem


Cabo Óptico

Rede Subterrânea em Dutos ou Aérea Espinada

Cabo Óptico Dielétrico Para Dutos – Núcleo Seco
Designação CFOA-DD-S*
Cabo óptico totalmente dielétrico com fibras ópticas agrupadas em unidades
básicas preenchidas com geléia (tubo loose) e núcleo com materiais hidro-ex-
Descrição
pansíveis resistente à penetração de umidade, elementos de tração e revesti-
mento externo de material termoplástico.
Aplicação Ambiente de instalação externo - subterrâneo em dutos ou aéreo espinado.
G.652.B
Monomodo (9/125)
G.652.D

Tipo de fibra óptica, Monomodo NZD (9/125) G.655
com revestimento em OM4
acrilato Multimodo (50/125) OM3
OM2
Núcleo Seco Material hidro expansível
Elemento de Tração Fibras dielétricas
Capa Externa Polietileno ou copolímero na cor preta
Quantidade de fibras Diâmetro externo Massa líquida nomi-
por tubo nominal (mm) nal (kg/km)
2 a 12 2 9,6 65
18 a 36 6 10,2 75
48 a 60 10,8 85
72 10,4 95
96 13 125
120 12 14,6 155
144 16,2 195
216 17 195
288 19,6 260
Carga máxima de Carga de compressão Raio mínimo de curvatura (mm)
instalação (N) (N) Durante instalação Após instalação
2 x Peso do cabo/km 1 x Peso do cabo/km 20 x diâmetro externo 10 x diâmetro externo
(Mínimo 2000) (Mínimo 1000) do cabo do cabo

Capa externa
Tubo de proteção
Fibras ópticas
Fita waterblock
Rip cord

CFOA-X-DD-S 36 FIBRAS CFOA-X-DD-S 288 FIBRAS

Performance
Bobina de madeira
Embalagem

(1) Tolerância de +/- 3%. Outros comprimentos sob consulta

153

154

Cabo Óptico Dielétrico Para Dutos – Núcleo gELEADO
Designação CFOA-DD-G*
Cabo óptico totalmente dielétrico fibras ópticas agrupadas em unidades básicas
Descrição preenchidas com geléia (tubo loose) e núcleo geleado resistente à penetração
de umidade, elementos de tração e capa externa de material termoplástico.
Ambiente de instalação externo - subterrâneo em dutos ou aéreo espinado em
Aplicação
cordoalhas de aço.
G.652.B
Monomodo (9/125)
G.652.D

OM2
Núcleo Geleado
2 a 12 2 9,6 75
18 a 36 6 10 85
48 a 60 10,9 95
72 11,4 105
96 13,2 140
120 12 14,8 180
144 16,4 225
216 17 240
288 19,6 320
2 x Peso do cabo/km 1 x Peso do cabo/km 20 x diâmetro externo 10 x diâmetro externo
(Mínimo 2000) (Mínimo 1000) do cabo do cabo

Capa externa
Tubo de proteção
Fibras ópticas

Rip cord

CFOA-X-DD-G 36 FIBRAS CFOA-X-DD-G 288 FIBRAS

Performance
Bobina de madeira
Embalagem

(1) Tolerância de +/- 3%. Outros comprimentos sob consulta

Cabo Óptico

Cabo Óptico Dielétrico Para Dutos
Com Proteção Contra Roedores - PFV
Designação CFOA-DDR*
Cabo óptico de fibras ópticas agrupadas em unidades básicas preenchidas com geléia
(tubo loose) e núcleo podendo ser geleado ou seco com materiais hidroexpansíveis
Descrição
resistente à penetração de umidade, sendo este conjunto protegido por capa interna,
camada de fibra de vidro e capa externa em polietileno.
Ambiente de instalação externo - Subterrâneas em dutos sujeito à ação de roedores
Aplicação Ambiente de instalação interno e externo - Subterrâneas em dutos sujeito a ação de
roedores (Para os cabo seco com capa em material LSZH).
G.652.B
Monomodo (9/125)
G.652.D
Tipo de fibra óptica, com revestimento
OM4
em acrilato
OM2
Geleado
Núcleo
Seco - Material hidro-expansível
Proteção contra roedores Camada de fibra de vidro
Polietileno ou copolímero na cor preta
Capa Externa
Copolimero LSZH preto
Massa líquida Massa líquida
Diâmetro nominal cabo Nominal cabo
N° de fibras Quantidade de
externo nominal geleado seco LSZH
ópticas fibras por tubo
(mm)
(kg/km)
2 a 12 2 13,6 175 203
18 a 36 6 14,2 190 218
48 a 60 12 15 205 235
72 15,6 230 258
96 17,6 280 310
120 19,2 330 363
12
144 21,4 405 443
216 19,4 395 425
288 22,5 475 510
Carga máxima Raio mínimo de curvatura (mm)
Carga de
de instalação
compressão (N) Durante instalação Após instalação
(N)
20 x diâmetro 10 x diâmetro
1000 2 x peso do cabo/km (mínimo 2000N)
externo do cabo externo do cabo
Proteção contra roedores (PFV) Proteção contra roedores (PFV)
Capa interna Capa interna
Tubo de proteção Tubo de proteção
Fibras ópticas Fibras ópticas
Elemento central dielétrico Elemento central dielétrico
Material de preenchimento Material de preenchimento
Fita waterblock
Rip cord Rip cord

CFOA-X-DDR-G 36 FIBRAS CFOA-X-DDR-S 36 FIBRAS

Performance
Bobina de madeira
Embalagem


155

156

Cabo Óptico Para Dutos
Com Proteção Metálica Contra Roedores
Designação CFOA-ARD*
Cabo óptico com armadura formado de fibras ópticas agrupadas em
unidades básicas preenchidas com geléia (tubo loose) e núcleo podendo
Descrição ser geleado ou com material hidro-expansível resistente à penetração de
umidade, elementos de tração, sendo este conjunto protegido por fita de
aço corrugado anti-roedor e capa externa em polietileno.
Ambiente de instalação externo - Subterrâneo em dutos sujeito à ação de
Aplicação
roedores
G.652.B
Monomodo (9/125)
G.652.D
OM4
MultImodo (50/125) OM3
OM2
MultImodo (62.5/125) OM1
Geleado
Núcleo
Seco - Material hidro-expansível
Proteção contra roedores Fita de aço corrugado
Quantidade de fibras Diâmetro externo Massa líquida
por tubo nominal (mm) nominal (kg/km)
2 a 12 2 11,5 130
18 a 36 6 12 140
48 a 72 13,5 175
96 15 215
120 16,5 260
12
144 18,7 315
216 20,4 420
288 23,4 540
1 x Peso do cabo/km
2 x Peso do cabo/km 20 x Diâmetro 10 x Diâmetro
(Mínimo 1000)
(Mínimo 2000N) Externo do Cabo Externo do Cabo
(Máximo 2200)

Rip cord Rip cord
Tubo de proteção Tubo de proteção
Fibras ópticas Fibras ópticas
Elemento central dielétrico Elemento central dielétrico
Elemento de tração Elemento de tração
Material de preenchimento Material de preenchimento
Fita Waterblock
Fita de bloqueio de água Fita de bloqueio de água
Fita de aço corrugado Fita de aço corrugado

CFOA-X-ARD-G 36 FIBRAS CFOA-X-ARD-S 36 FIBRAS

Performance
Bobina de madeira
Embalagem


Cabo Óptico

Rede Subterrânea Diretamente Enterrada

Cabo Óptico Diretamente Enterrado
Com Proteção Metálica Contra Roedores
Designação CFOA-ARE-G*
Cabo óptico com armadura formado de fibras ópticas agrupadas em unidades
básicas preenchidas com geléia (tubo loose) e núcleo geleado resistente à
Descrição
penetração de umidade, capa interna, proteção em fita de aço corrugada e capa
externa em polietileno.
Ambiente de instalação externo - Subterrâneos diretamente enterrados sujeito
Aplicação
à ação de roedores
G.652.B
Monomodo (9/125)
G.652.D

OM2
Núcleo Geleado
Proteção contra roe-
dores
2 a 12 2 13 165
18 a 36 6 13,6 175
48 a 72 14,5 215
96 16,2 260
120 18,1 310
12
144 19,7 365
216 23,5 500
288 26,5 630
1 x peso do cabo/km
1000 (Mínimo 1000) (Máximo
do cabo do cabo
2200)

Capa externa
Fita de bloqueio de água
Capa interna
Tubo de proteção
Fibras Ópticas

Rip cord

CFOA-X-ARE-G 36 FIBRAS

Performance
Bobina de madeira
Embalagem
Lance padrão 4000 m (1)

157

158

Cabo Óptico Dielétrico Diretamente Enterrado
Designação CFOA-DE-G*
Cabo óptico totalmente dielétrico de fibras ópticas agrupadas em unidades
básicas preenchidas com geléia (tubo loose), núcleo geleado resistente à pen-
Descrição
etração de umidade, capa interna, revestimento interno de poliamida, resistente
a termitas e capa externa de material termoplástico.
Instalação externa - Diretamente enterrada, sujeita à ação de formigas e cupins
Aplicação
(termitas)
G.652.B
Monomodo (9/125)
G.652.D

OM2
Núcleo Geleado
Revestimento interno Poliamida (Nylon)
2 a 12 2 11,2 92
18 a 36 6 11,8 102
48 a 60 12,4 115
72 13,2 130
96 12 15 170
120 16,6 210
144 18,4 255
1 x peso do cabo/km
1000 (Mínimo 1000)
do cabo do cabo
(Máximo 2200)

Capa externa
Revestimento interno de poliâmida (Nylon)
Capa interna
Tubo de proteção
Fibras ópticas

Rip cord

CFOA-X-DE-G 36 FIBRAS

Performance
Bobina de madeira
Embalagem


Cabo Óptico
Com Proteção Contra Roedores - PFV
Designação CFOA-DER-G (PFV)*
Cabo óptico de fibras ópticas agrupadas em unidades básicas preenchidas com
geléia (tubo loose) e núcleo geleado resistente à penetração de umidade, sendo
Descrição
este conjunto protegido por capa interna, revestimento interno em poliamida,
camada de fibra de vidro e capa externa em polietileno.
Instalação externa - Diretamente enterradas sujeita à ação de roedores, formi-
Aplicação
gas e cupins (termitas).
G.652.B
Monomodo (9/125)
G.652.D

OM2
Núcleo Geleado
Proteção contra roe-
Camada de fibra de vidro
dores
2 a 12 2 18,5 379
18 a 36 6 18,5 383
48 a 60 18,8 390
72 19,5 395
96 12 21,9 417
120 23,1 460
144 25,9 502
1 x peso do cabo/km
1000 (Mínimo 1000)
do cabo do cabo
(Máximo 2200)

Capa externa
Proteção contra roedores (PFV)
Revestimento de Nylon
Capa interna
Tubo de proteção
Fibras ópticas
Rip cord

CFOA-X-DER-G (PFV) 36 FIBRAS

Performance
Bobina de madeira
Embalagem


159

160

com Proteção contra Roedores - PPU
Designação CFOA-DER-G (PPU)*
Cabo óptico de fibras ópticas agrupadas em unidades básicas preenchidas com
Descrição
este conjunto protegido por capa interna, revestimento interno em poliamida,
camada de elementos pultrudados e capa externa em polietileno.
Instalação externa - Diretamente enterrada sujeita à ação de roedores, formigas
Aplicação
e cupins (termitas).
G.652.B
Monomodo (9/125)
G.652.D

OM2
Núcleo Geleado
Proteção anti-roedores Camada de Fibra Reforçada Plástica (FRP) Elemento Pultrudado
2 a 12 2 19,8 406
18 a 36 6 19,8 410
48 a 60 20,1 412
72 20,9 419
96 12 22,8 459
120 24,7 506
144 26,7 552
1 x peso do cabo/km
1000 (Mínimo 1000)
do cabo do cabo
(Máximo 2200)

Capa externa
Enfaixamento
Proteção contra roedores (PPU)
Revestimento de Nylon
Capa interna
Tubo de proteção
Fibras ópticas

CFOA-X-DER-G (PPU) 36 FIBRAS

Performance
Bobina de madeira
Embalagem


Cabo Óptico
Cabo Óptico Dielétrico Com duto
Designação CFOA-DPE-G*
Cabo óptico de fibras ópticas agrupados em unidades básicas preenchidas com
Descrição
este conjunto protegido por, capa externa, revestimento externo em poliamida e
duto em polietileno de alta densidade.
Instalação externa - Diretamente enterrada sujeito à ação de formigas e cupins
Aplicação
(termitas).
G.652.B
Monomodo (9/125)
G.652.D

OM2
Núcleo Geleado
Capa externa Polietileno ou copolímero na cor preta
Revestimento externo Poliamida (Nylon)
Duto Polietileno de alta densidade (HDPE) na cor preta
Quantidade Diâmetro externo nominal Massa líquida nominal
N° de fibras ópticas de fibras (mm) (kg/km)
por tubo Cabo Duto Cabo Duto
2 a 12 2 10,2 25,5 84 200
18 a 36 6 10,6 27,8 100 215
48 a 60 11,6 29,3 108 230
72 12,2 29,3 122 230
96 12 14,4 35 158 290
120 15,8 38 195 310
144 17,6 40 245 340
Carga máxima de
Carga de compressão (N) Durante
instalação (N) Após instalação
instalação
20 x
1000
Cabo: 1x peso do cabo/km diâmetro 10 x diâmetro externo do
(Máximo: 2200)
(Mínimo: 1000) externo do cabo
(Duto: 1600)
cabo

Duto de DPE

Revestimento externo (nylon)
Capa externa
Tubo de proteção

Rip cord

CFOA-X-DEP-G 36 FIBRAS

Performance
Bobina de madeira
Embalagem
Lance padrão Até 72F - 4000 m, 96F - 2500 m e 144F - 2000 m


161

Catalogo Furukawa da Spark Controles

Mais conteúdo relacionado

Destaque

Semelhante a Catalogo Furukawa da Spark Controles

Mais de Spark Controles

Catalogo Furukawa da Spark Controles
