1. Sistema Universal de
Montagem e Fixação.

2. Sistema Universal de Montagem e Fixação
BTU 200 e BTU 300
 Sistema de montagem robusto de metal:
Materiais - Aço zincado
Alumínio
 Suporte para hastes de:
Ø 10 mm, Ø 12 mm, Ø 14 mm
 Parafusos integrados e sem necessidade
de porcas. Permite montagem e fixação
rápida do sensor!

3. Sistema Universal de Montagem e Fixação
BTU 200 e BTU 300
Montagem e Fixação simples e Rápida!
A separação das funções de aperto na haste cilíndrica e posicionamento
do sensor permite um ajuste mais preciso.
Auxilia principalmente Sensores Laser a alcaçarem a melhor
performance.

4. Sistema Universal de Montagem e Fixação
BTU 200 e BTU 300
BTU 200 BTU 300
Adequado para as Adequado para as
seguintes séries: se seguintes séries
 3B  8
 5  9
 25B  46B
 28
 55

5. Sistema para Proteção
BTP 200 e BTP 300
 Cobertura robusta para prevenção de
danos mecânicos ao sensor.
 Material- Aço zincado
Alumínio
 A cobertura pode ser instalada durante
ou depois da fixação do sensor!
 Pré-montada.
 Suporte para hastes cilíndricas de:
Ø 10 mm, Ø 12 mm, Ø 14 mm

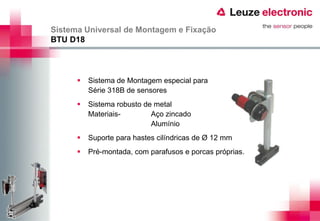

6. Sistema Universal de Montagem e Fixação
BTU D18
 Sistema de Montagem especial para
Série 318B de sensores
 Sistema robusto de metal
Materiais- Aço zincado
Alumínio
 Suporte para hastes cilíndricas de Ø 12 mm
 Pré-montada, com parafusos e porcas próprias.

7. Sistema Universal de Montagem e Fixação
BTU D18

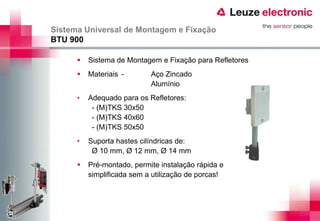

8. Sistema Universal de Montagem e Fixação
BTU 900
 Sistema de Montagem e Fixação para Refletores
 Materiais - Aço Zincado
Alumínio
• Adequado para os Refletores:
- (M)TKS 30x50
- (M)TKS 40x60
- (M)TKS 50x50
• Suporta hastes cilíndricas de:
Ø 10 mm, Ø 12 mm, Ø 14 mm
 Pré-montado, permite instalação rápida e
simplificada sem a utilização de porcas!

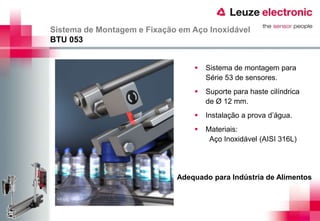

9. Sistema de Montagem e Fixação em Aço Inoxidável
BTU 053
 Sistema de montagem para
Série 53 de sensores.
 Suporte para haste cilíndrica
de Ø 12 mm.
 Instalação a prova d’água.
 Materiais:
Aço Inoxidável (AISI 316L)
Adequado para Indústria de Alimentos

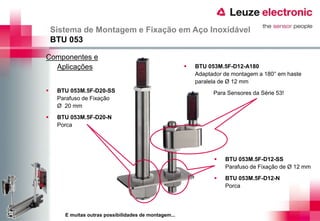

10. Sistema de Montagem e Fixação em Aço Inoxidável
BTU 053
Componentes e
Aplicações  BTU 053M.5F-D12-A180
Adaptador de montagem a 180° em haste
paralela de Ø 12 mm
 BTU 053M.5F-D20-SS Para Sensores da Série 53!
Parafuso de Fixação
Ø 20 mm
 BTU 053M.5F-D20-N
Porca
 BTU 053M.5F-D12-SS
Parafuso de Fixação de Ø 12 mm
 BTU 053M.5F-D12-N
Porca
E muitas outras possibilidades de montagem...

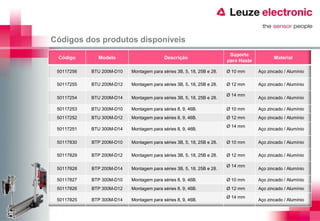

11. Códigos dos produtos disponíveis
Suporte
Código Modelo Descrição Material
para Haste
50117256 BTU 200M-D10 Montagem para séries 3B, 5, 18, 25B e 28. Ø 10 mm Aço zincado / Alumínio
50117255 BTU 200M-D12 Montagem para séries 3B, 5, 18, 25B e 28. Ø 12 mm Aço zincado / Alumínio
Ø 14 mm
50117254 BTU 200M-D14 Montagem para séries 3B, 5, 18, 25B e 28. Aço zincado / Alumínio
50117253 BTU 300M-D10 Montagem para séries 8, 9, 46B. Ø 10 mm Aço zincado / Alumínio
50117252 BTU 300M-D12 Montagem para séries 8, 9, 46B. Ø 12 mm Aço zincado / Alumínio
Ø 14 mm
50117251 BTU 300M-D14 Montagem para séries 8, 9, 46B. Aço zincado / Alumínio
50117830 BTP 200M-D10 Montagem para séries 3B, 5, 18, 25B e 28. Ø 10 mm Aço zincado / Alumínio
50117829 BTP 200M-D12 Montagem para séries 3B, 5, 18, 25B e 28. Ø 12 mm Aço zincado / Alumínio
Ø 14 mm
50117828 BTP 200M-D14 Montagem para séries 3B, 5, 18, 25B e 28. Aço zincado / Alumínio
50117827 BTP 300M-D10 Montagem para séries 8, 9, 46B. Ø 10 mm Aço zincado / Alumínio
50117826 BTP 300M-D12 Montagem para séries 8, 9, 46B. Ø 12 mm Aço zincado / Alumínio
Ø 14 mm
50117825 BTP 300M-D14 Montagem para séries 8, 9, 46B. Aço zincado / Alumínio

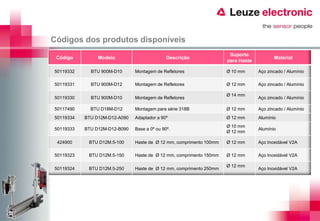

12. Códigos dos produtos disponíveis
Suporte
Código Modelo Descrição Material
para Haste
50119332 BTU 900M-D10 Montagem de Refletores Ø 10 mm Aço zincado / Alumínio
50119331 BTU 900M-D12 Montagem de Refletores Ø 12 mm Aço zincado / Alumínio
Ø 14 mm
50119330 BTU 900M-D10 Montagem de Refletores Aço zincado / Alumínio
50117490 BTU D18M-D12 Montagem para série 318B Ø 12 mm Aço zincado / Alumínio
50119334 BTU D12M-D12-A090 Adaptador a 90º Ø 12 mm Alumínio
Ø 10 mm
50119333 BTU D12M-D12-B090 Base a 0º ou 90º. Alumínio
Ø 12 mm
424900 BTU D12M.5-100 Haste de Ø 12 mm, comprimento 100mm Ø 12 mm Aço Inoxidável V2A
50119323 BTU D12M.5-150 Haste de Ø 12 mm, comprimento 150mm Ø 12 mm Aço Inoxidável V2A
Ø 12 mm
50119324 BTU D12M.5-250 Haste de Ø 12 mm, comprimento 250mm Aço Inoxidável V2A

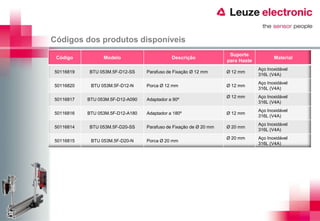

13. Códigos dos produtos disponíveis
Suporte
Código Modelo Descrição Material
para Haste
Aço Inoxidável
50116819 BTU 053M.5F-D12-SS Parafuso de Fixação Ø 12 mm Ø 12 mm
316L (V4A)
Aço Inoxidável
50116820 BTU 053M.5F-D12-N Porca Ø 12 mm Ø 12 mm
316L (V4A)
Ø 12 mm Aço Inoxidável
50116817 BTU 053M.5F-D12-A090 Adaptador a 90º
316L (V4A)
Aço Inoxidável
50116816 BTU 053M.5F-D12-A180 Adaptador a 180º Ø 12 mm
316L (V4A)
Aço Inoxidável
50116814 BTU 053M.5F-D20-SS Parafuso de Fixação de Ø 20 mm Ø 20 mm
316L (V4A)
Ø 20 mm Aço Inoxidável
50116815 BTU 053M.5F-D20-N Porca Ø 20 mm
316L (V4A)
