Este documento fornece instruções para construir um motor elétrico simples utilizando fio de cobre, um ímã e uma fonte de alimentação. Ele explica como construir a bobina de cobre, montar o suporte para a bobina usando grampos de pasta, ligar os fios à fonte de alimentação e posicionar o ímã embaixo da bobina para que o motor funcione.

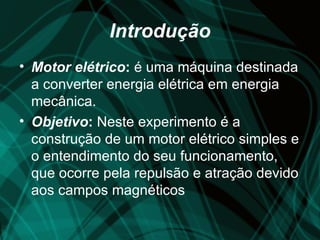

2. Introdução
• Motor elétrico: é uma máquina destinada
a converter energia elétrica em energia
mecânica.
• Objetivo: Neste experimento é a
construção de um motor elétrico simples e
o entendimento do seu funcionamento,
que ocorre pela repulsão e atração devido
aos campos magnéticos

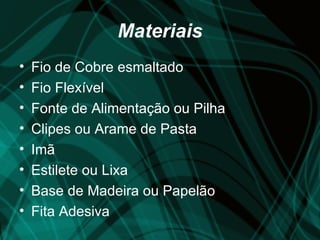

3. Materiais
• Fio de Cobre esmaltado
• Fio Flexível
• Fonte de Alimentação ou Pilha
• Clipes ou Arame de Pasta
• Imã
• Estilete ou Lixa
• Base de Madeira ou Papelão
• Fita Adesiva

4. Montagem
• Construção da Bobina

5. Após a construção da bobina é necessário a
retirada do esmalte das extremidades da bobina
que deve ser realizada da seguinte maneira:
• Em um dos lados deve-se lixar todo o esmalte da
extremidade.
• Na outra extremidade só deve ser lixado o
esmalte de meia volta do fio.

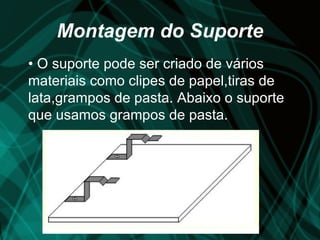

6. Montagem do Suporte
• O suporte pode ser criado de vários
materiais como clipes de papel,tiras de
lata,grampos de pasta. Abaixo o suporte
que usamos grampos de pasta.

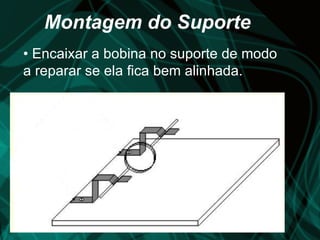

7. Montagem do Suporte
• Encaixar a bobina no suporte de modo
a reparar se ela fica bem alinhada.

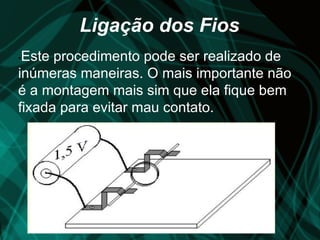

8. Ligação dos Fios
•Este procedimento pode ser realizado de
inúmeras maneiras. O mais importante não
é a montagem mais sim que ela fique bem
fixada para evitar mau contato.

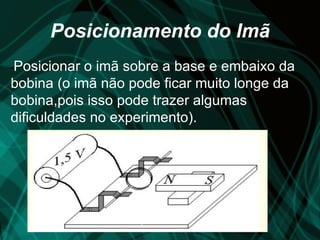

9. Posicionamento do Imã
Posicionar o imã sobre a base e embaixo da
•
bobina (o imã não pode ficar muito longe da
bobina,pois isso pode trazer algumas
dificuldades no experimento).
