O documento descreve um projeto de rede FTTH para fornecer serviços como telefonia, TV e internet para unidades residenciais utilizando uma única fibra óptica. O projeto visa oferecer banda larga de alta capacidade de forma estável e a prova de futuro com menor custo em comparação com redes wireless ou comutadas.

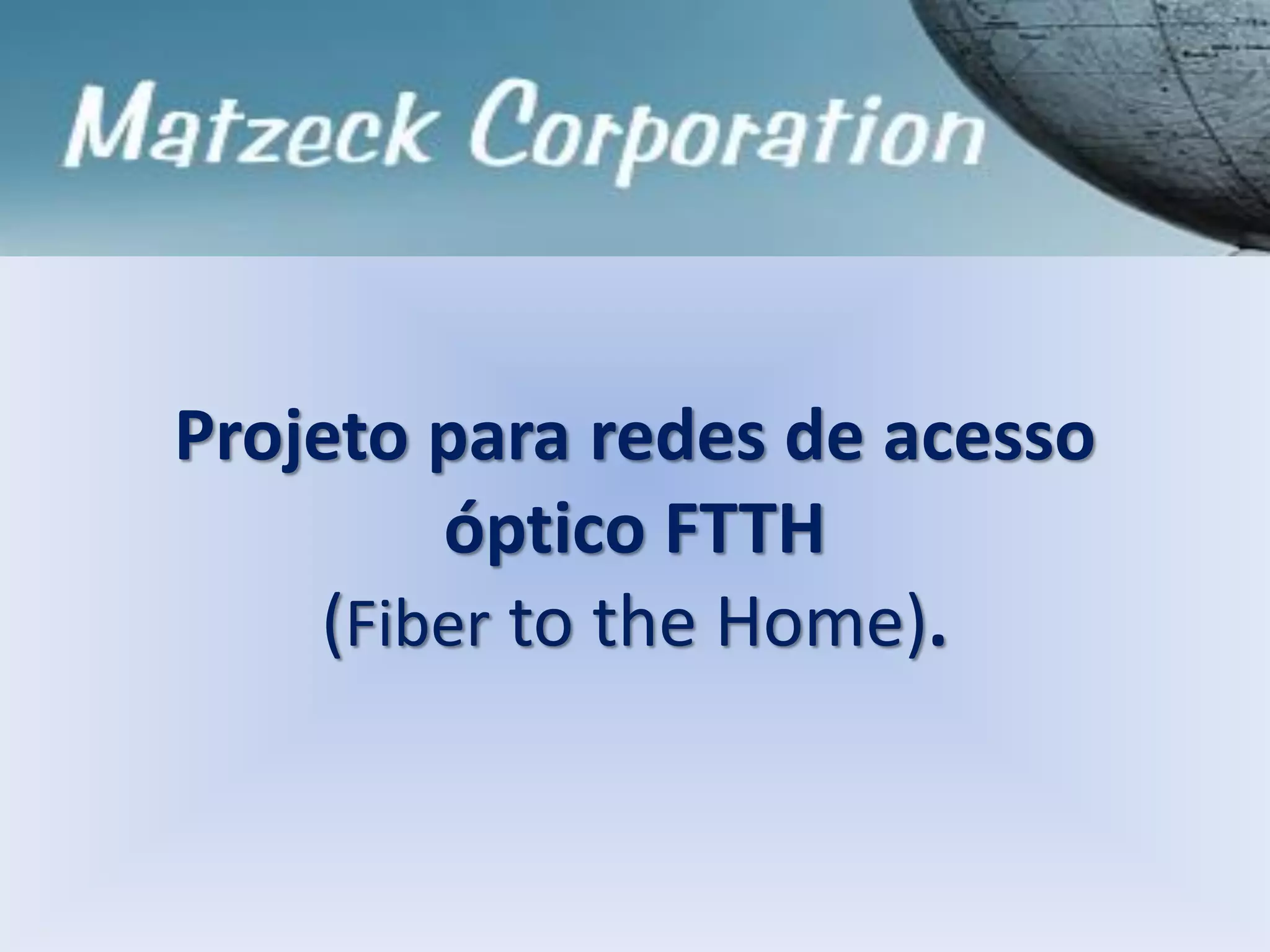

1. Projeto para redes de acesso
óptico FTTH
(Fiber to the Home).

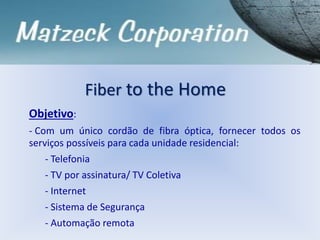

2. Objetivo:
- Com um único cordão de fibra óptica, fornecer todos os
serviços possíveis para cada unidade residencial:
- Telefonia
- TV por assinatura/ TV Coletiva
- Internet
- Sistema de Segurança
- Automação remota
Fiber to the Home

3. Terminal
Distribuição de Fibras
Gabinetes Opti Tect
Cordões Ópticos

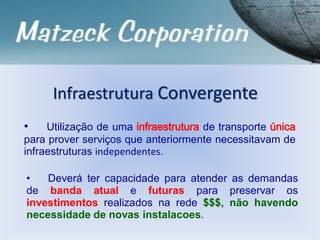

4. Infraestrutura Convergente
• Utilização de uma infraestrutura de transporte única
para prover serviços que anteriormente necessitavam de
infraestruturas independentes.
• Deverá ter capacidade para atender as demandas
de banda atual e futuras para preservar os
investimentos realizados na rede $$$, não havendo
necessidade de novas instalacoes.

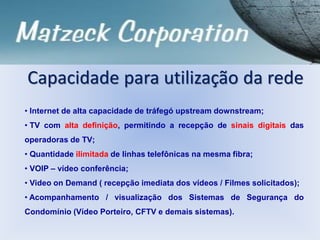

5. Capacidade para utilização da rede
• Internet de alta capacidade de tráfegó upstream downstream;
• TV com alta definição, permitindo a recepção de sinais digitais das
operadoras de TV;
• Quantidade ilimitada de linhas telefônicas na mesma fibra;
• VOIP – vídeo conferência;
• Video on Demand ( recepção imediata dos vídeos / Filmes solicitados);
• Acompanhamento / visualização dos Sistemas de Segurança do
Condomínio (Vídeo Porteiro, CFTV e demais sistemas).

6. Vantagens de uma rede FTTH
• Solução imune a interferências;
• Solução de rede externa totalmente passiva;
• Menor custo de manutenção e operação;
• Fácil integração com as redes existentes.
• Taxa de transmissão bidirecional 1Gbps a até 20km;
• Redes à Prova de Futuro –Future Proof;

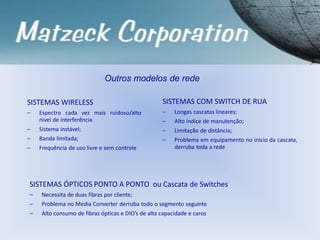

7. SISTEMAS WIRELESS
– Espectro cada vez mais ruidoso/alto
nível de interferência
– Sistema instável;
– Banda limitada;
– Frequência de uso livre e sem controle
SISTEMAS COM SWITCH DE RUA
– Longas cascatas lineares;
– Alto índice de manutenção;
– Limitação de distância;
– Problema em equipamento no inicio da cascata,
derruba toda a rede
SISTEMAS ÓPTICOS PONTO A PONTO ou Cascata de Switches
– Necessita de duas fibras por cliente;
– Problema no Media Converter derruba todo o segmento seguinte
– Alto consumo de fibras ópticas e DIO’s de alta capacidade e caros
Outros modelos de rede

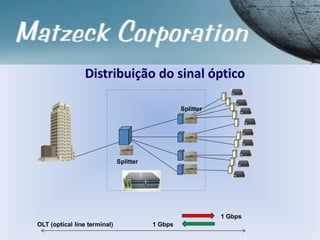

8. Distribuição do sinal óptico
OLT (optical line terminal)
1 Gbps
1 Gbps
Splitter
Splitter

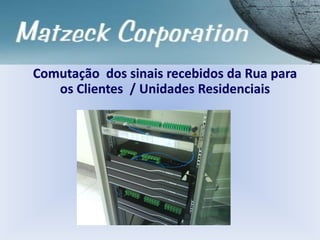

9. Comutação dos sinais recebidos da Rua para
os Clientes / Unidades Residenciais

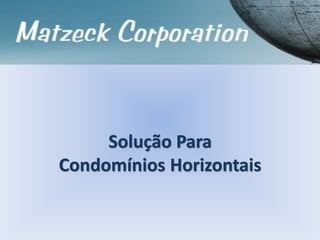

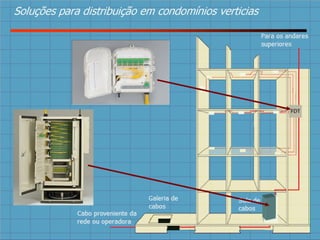

11. Solução Para
Condomínios Horizontais

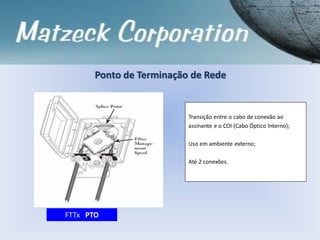

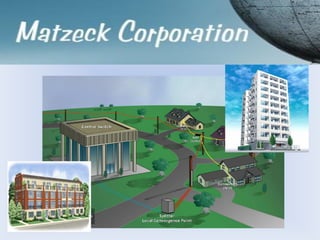

13. Ponto de Terminação de Rede
Transição entre o cabo de conexão ao
assinante e o COI (Cabo Óptico Interno);
Uso em ambiente externo;
Até 2 conexões.
FTTx PTO

14. Soluções Advantage disponíveis para aplicações no aéreo,
enterrado ou em pedestal
Cabo alimentador
Vindo do DGO
OptiSheath Multiport Terminal
(MOB)

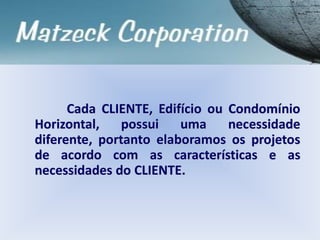

15. Cada CLIENTE, Edifício ou Condomínio
Horizontal, possui uma necessidade
diferente, portanto elaboramos os projetos
de acordo com as características e as
necessidades do CLIENTE.

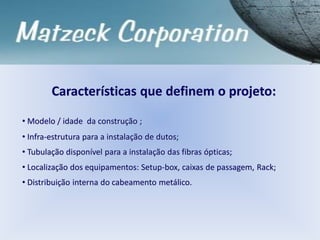

16. Características que definem o projeto:
• Modelo / idade da construção ;
• Infra-estrutura para a instalação de dutos;
• Tubulação disponível para a instalação das fibras ópticas;
• Localização dos equipamentos: Setup-box, caixas de passagem, Rack;
• Distribuição interna do cabeamento metálico.
