Estruturas de madeira
O documento discute pré-dimensionamento de estruturas de madeira. Ele fornece informações sobre consumo de energia na produção de diferentes materiais, propriedades da madeira como resistência ao fogo, anatomia da madeira, agentes deterioradores como fungos e insetos, tratamentos preservativos, fatores que afetam propriedades mecânicas, secagem da madeira, classes de resistência, pré-dimensionamento de colunas, vigas e treliças para telhas cerâmicas e de fibrocimento.
Estruturas de madeira
- 1. Ir p/ primeirapágina Pré-dimensionamento de estruturas de madeira Prof. Juliano Fiorelli Prof. Holmer Savastano Jr. Universidade de São Paulo Faculdade de Zootecnia e Engenharia de Alimentos

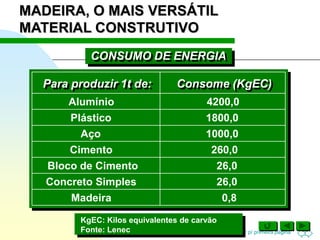

- 2. Ir p/ primeirapágina CONSUMO DE ENERGIA Para produzir 1t de: Alumínio Plástico Aço Cimento Bloco de Cimento Concreto Simples Madeira Consome (KgEC) 4200,0 1800,0 1000,0 260,0 26,0 26,0 0,8 KgEC: Kilos equivalentes de carvão Fonte: Lenec MADEIRA, O MAIS VERSÁTIL MATERIAL CONSTRUTIVO
- 3. Ir p/ primeirapágina MADEIRA, O MAIS VERSÁTIL MATERIAL CONSTRUTIVO RESISTÊNCIA AO FOGO FONTE: THE WOOD BOOK
- 4. Ir p/ primeirapágina MADEIRA, O MAIS VERSÁTIL MATERIAL CONSTRUTIVO APÓS 90min DE EXPOSIÇÃO AO FOGO 75% DA SECÃO PERMANECEU INTACTA RESISTÊNCIA AO FOGO FONTE: THE WOOD BOOK
- 5. Ir p/ primeirapágina CONHECENDO A MADEIRA POR DENTRO

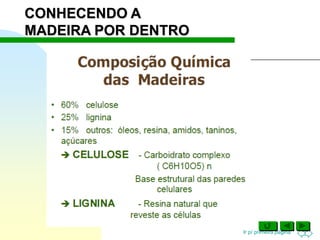

- 6. Ir p/ primeirapágina CONHECENDO A MADEIRA POR DENTRO

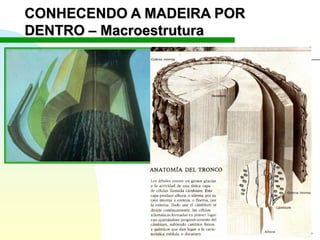

- 7. Ir p/ primeirapágina CONHECENDO A MADEIRA POR DENTRO – Macroestrutura
- 8. Ir p/ primeirapágina CONÍFERAS DICOTILEDÔNEAS CLASSIFICAÇÃO BOTÂNICA

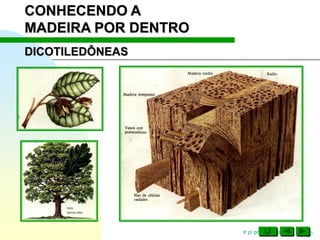

- 9. Ir p/ primeirapágina CONHECENDO A MADEIRA POR DENTRO DICOTILEDÔNEAS

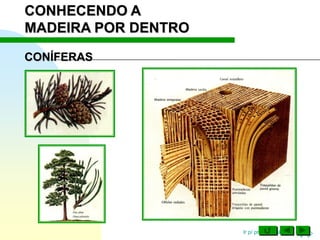

- 10. Ir p/ primeirapágina CONHECENDO A MADEIRA POR DENTRO CONÍFERAS

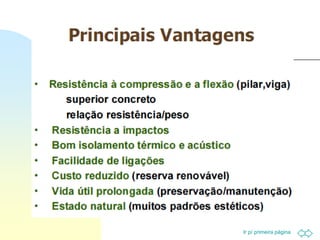

- 11. Ir p/ primeirapágina

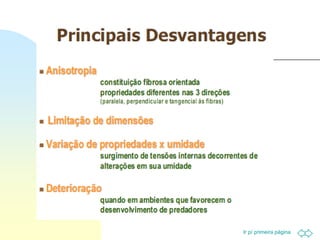

- 12. Ir p/ primeirapágina

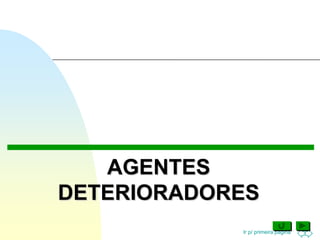

- 13. Ir p/ primeirapágina AGENTES DETERIORADORES
- 14. Ir p/ primeirapágina AGENTES DETERIORADORES BIOLÓGICOS FUNGOS

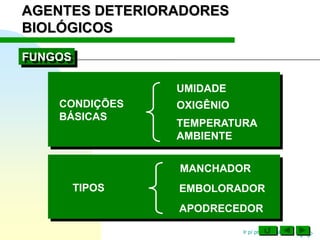

- 15. Ir p/ primeirapágina FUNGOS UMIDADE OXIGÊNIO TEMPERATURA AMBIENTE TIPOS MANCHADOR APODRECEDOR CONDIÇÕES BÁSICAS AGENTES DETERIORADORES BIOLÓGICOS EMBOLORADOR
- 16. Ir p/ primeirapágina FUNGOS AGENTES DETERIORADORES BIOLÓGICOS

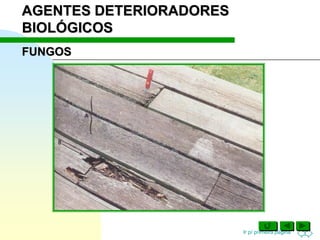

- 17. Ir p/ primeirapágina FUNGOS AGENTES DETERIORADORES BIOLÓGICOS

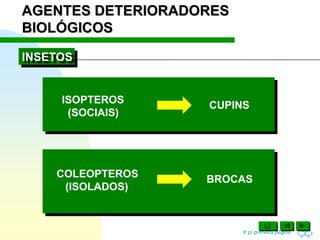

- 18. Ir p/ primeirapágina INSETOS CUPINS COLEOPTEROS (ISOLADOS) BROCAS ISOPTEROS (SOCIAIS) AGENTES DETERIORADORES BIOLÓGICOS

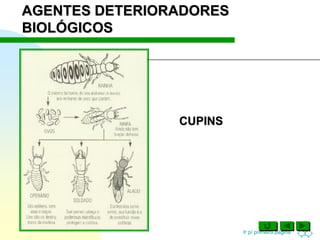

- 19. Ir p/ primeirapágina CUPINS AGENTES DETERIORADORES BIOLÓGICOS
- 20. Ir p/ primeirapágina BROCAS AGENTES DETERIORADORES BIOLÓGICOS
- 21. Ir p/ primeirapágina PRINCIPAIS TIPOS DE TRATAMENTO PRESERVATIVO

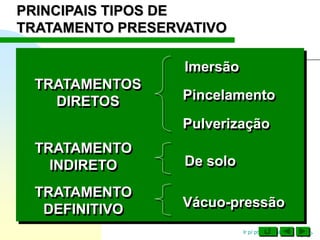

- 22. Ir p/ primeirapágina PRINCIPAIS TIPOS DE TRATAMENTO PRESERVATIVO Pulverização Imersão Pincelamento TRATAMENTOS DIRETOS De solo TRATAMENTO INDIRETO Vácuo-pressão TRATAMENTO DEFINITIVO
- 23. Ir p/ primeirapágina Propriedades físico- mecânicas

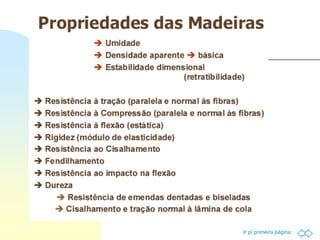

- 24. Ir p/ primeirapágina

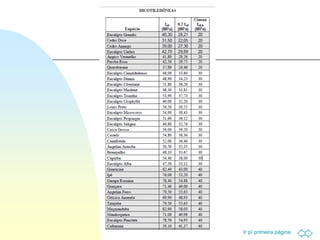

- 25. Ir p/ primeirapágina

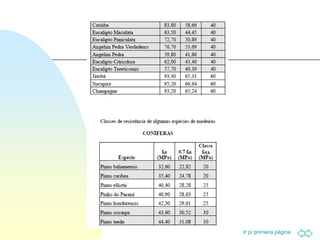

- 26. Ir p/ primeirapágina
- 27. Ir p/ primeirapágina Quais fatores anatômicos que afetam as propriedades físico-mecânicas da madeira? Nós Cerne / Alburno Anéis de crescimento Fonte: BALLARIN & PALMA (2002). Inclinação das fibras

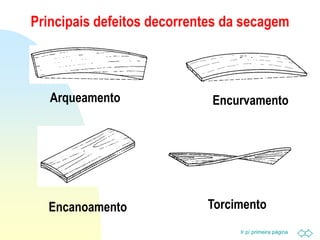

- 28. Ir p/ primeirapágina Principais defeitos decorrentes da secagem EncurvamentoArqueamento Encanoamento Torcimento
- 29. Ir p/ primeirapágina Como secar a madeira?

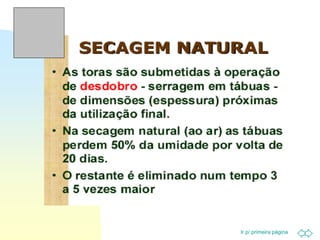

- 30. Ir p/ primeirapágina
- 31. Ir p/ primeirapágina Secagem Natural

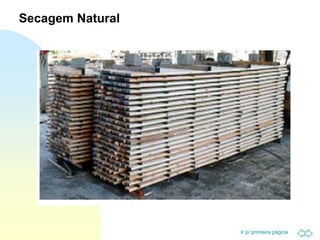

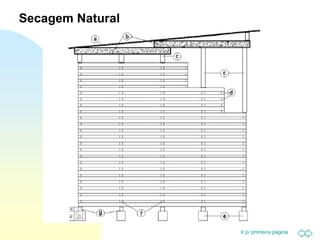

- 32. Ir p/ primeirapágina Secagem Natural

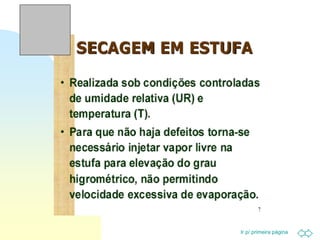

- 33. Ir p/ primeirapágina

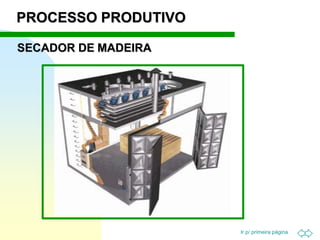

- 34. Ir p/ primeirapágina PROCESSO PRODUTIVO SECADOR DE MADEIRA

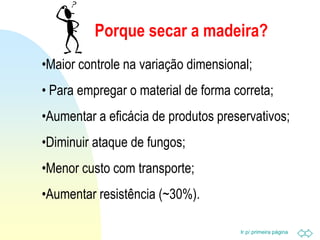

- 35. Ir p/ primeirapágina Porque secar a madeira? •Maior controle na variação dimensional; • Para empregar o material de forma correta; •Aumentar a eficácia de produtos preservativos; •Diminuir ataque de fungos; •Menor custo com transporte; •Aumentar resistência (~30%).

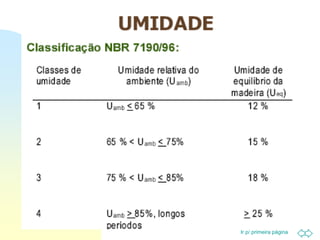

- 36. Ir p/ primeirapágina
- 37. Ir p/ primeirapágina Pré-Dimensionamento

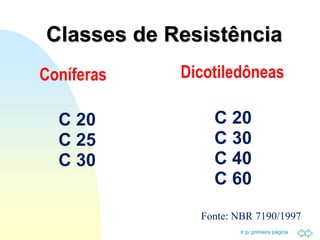

- 38. Ir p/ primeirapágina Classes de Resistência Coníferas Dicotiledôneas C 20 C 30 C 40 C 60 C 20 C 25 C 30 Fonte: NBR 7190/1997

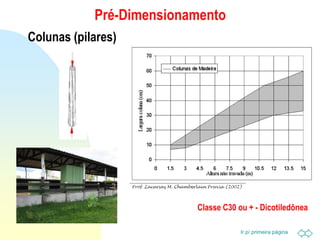

- 39. Ir p/ primeirapágina Pré-Dimensionamento Colunas (pilares) Classe C30 ou + - Dicotiledônea

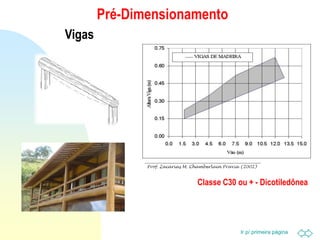

- 40. Ir p/ primeirapágina Vigas Pré-Dimensionamento Classe C30 ou + - Dicotiledônea

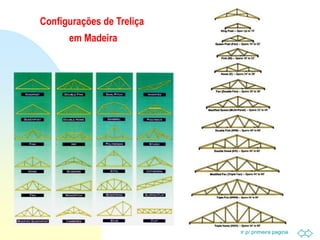

- 41. Ir p/ primeirapágina Configurações de Treliça em Madeira

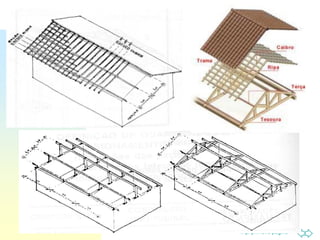

- 42. Ir p/ primeirapágina

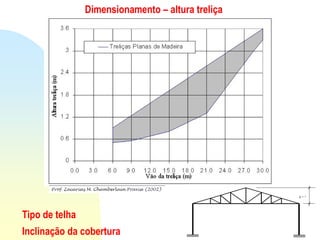

- 43. Ir p/ primeirapágina Dimensionamento – altura treliça Tipo de telha Inclinação da cobertura

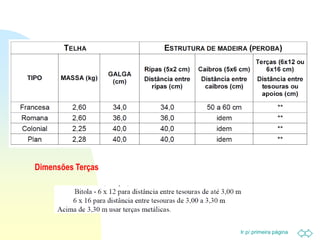

- 44. Ir p/ primeirapágina Dimensões Terças

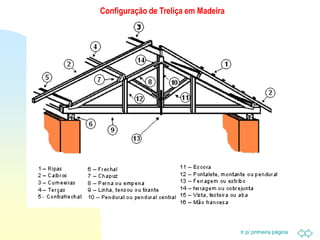

- 45. Ir p/ primeirapágina Configuração de Treliça em Madeira

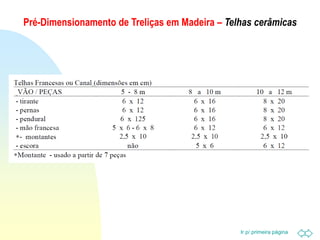

- 46. Ir p/ primeirapágina Pré-Dimensionamento de Treliças em Madeira – Telhas cerâmicas

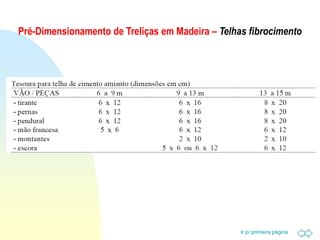

- 47. Ir p/ primeirapágina Pré-Dimensionamento de Treliças em Madeira – Telhas fibrocimento

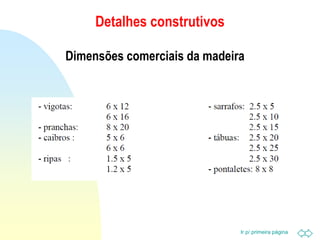

- 48. Ir p/ primeirapágina Detalhes construtivos Dimensões comerciais da madeira
