1. Diretrizes Bioclimáticas para espaços arquitetônicos e urbanos
na Rua Sqs, 308, Brasília - Distrito
Federal
Alâina do Vale Moura
Conforto Ambiental I
Faculdade de Arquitetura da UFBA
Professora: Denise Vaz 2012.2

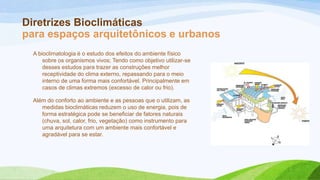

2. Diretrizes Bioclimáticas
para espaços arquitetônicos e urbanos
A bioclimatologia é o estudo dos efeitos do ambiente físico
sobre os organismos vivos; Tendo como objetivo utilizar-se
desses estudos para trazer as construções melhor
receptividade do clima externo, repassando para o meio
interno de uma forma mais confortável. Principalmente em
casos de climas extremos (excesso de calor ou frio).
Além do conforto ao ambiente e as pessoas que o utilizam, as
medidas bioclimáticas reduzem o uso de energia, pois de
forma estratégica pode se beneficiar de fatores naturais
(chuva, sol, calor, frio, vegetação) como instrumento para
uma arquitetura com um ambiente mais confortável e
agradável para se estar.

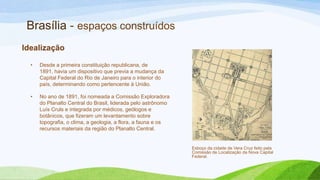

3. Brasília - espaços construídos
Idealização
• Desde a primeira constituição republicana, de
1891, havia um dispositivo que previa a mudança da
Capital Federal do Rio de Janeiro para o interior do
país, determinando como pertencente à União.
• No ano de 1891, foi nomeada a Comissão Exploradora
do Planalto Central do Brasil, liderada pelo astrônomo
Luís Cruls e integrada por médicos, geólogos e
botânicos, que fizeram um levantamento sobre
topografia, o clima, a geologia, a flora, a fauna e os
recursos materiais da região do Planalto Central.
Esboço da cidade de Vera Cruz feito pela
Comissão de Localização da Nova Capital
Federal.

4. ...
Brasília não possui prefeito ou
vereadores, pois o artigo 32 da Constituição
Federal de 1988 proíbe expressamente que
o Distrito Federal seja dividido
em municípios, sendo considerado uno.
Apesar do crescimento desordenado após sua
entrega Brasília ainda mantêm um pouco do
seu padrão de organização em
quadras, lotes, avenidas. Com abundância em
vegetação.

5. Em destaque na
cidade!
Além de ser a capital
política do Brasil, Brasília
é famosa por seus prédios
públicos que foram
projetados pelo arquiteto
Oscar
Niemeyer, conhecido por
inovar utilizando formas
curvas dando um tom de
leveza até mesmo em
estruturas de concreto.

6. Clima
A cidade de Brasília está localizada no
Centro-Oeste do Brasil e possui clima Tropical
de altitude, que se caracteriza
por verão úmido e chuvoso e
um inverno seco e relativamente frio.
A latitude é de 15º 50’16 e a altitude de 1 000
a 1 2000 metros acima do nível do mar
chamado planalto central.
A temperatura média anual é de cerca de
21 °C. 12,5 °C de média das mínimas nas
madrugadas de inverno em julho.
A temperatura, porém, varia de forma
significativa nas áreas menos
urbanizadas, onde a média das mínimas de
inverno cai para cerca de 10 °C a 5 °C.
A umidade relativa do ar é de

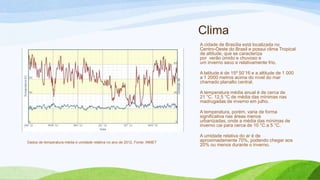

Dados de temperatura média e umidade relativa no ano de 2012. Fonte: INMET aproximadamente 70%, podendo chegar aos
20% ou menos durante o inverno.

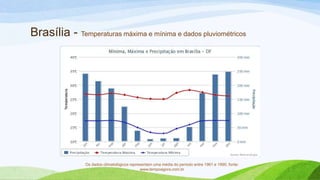

7. Brasília - Temperaturas máxima e mínima e dados pluviométricos
Os dados climatológicos representam uma média do período entre 1961 e 1990. fonte:
www.tempoagora.com.br

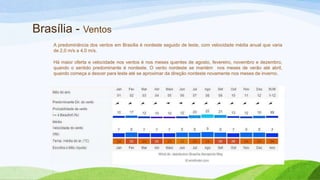

8. Brasília - Ventos
A predominância dos ventos em Brasília é nordeste seguido de leste, com velocidade média anual que varia
de 2,0 m/s a 4,0 m/s.
Há maior oferta e velocidade nos ventos é nos meses quentes de agosto, fevereiro, novembro e dezembro,
quando o sentido predominante é nordeste. O vento nordeste se mantém nos meses de verão até abril,
quando começa a descer para leste até se aproximar da direção nordeste novamente nos meses de inverno.

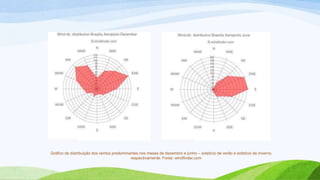

9. Gráfico de distribuição dos ventos predominantes nos meses de dezembro e junho – solstício de verão e solstício de inverno,
respectivamente. Fonte: windfinder.com

10. Rosa dos ventos
Dados retirados do programa sol-ar.

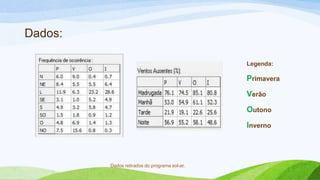

11. Dados:
Legenda:
Primavera
Verão
Outono
Inverno
Dados retirados do programa sol-ar.

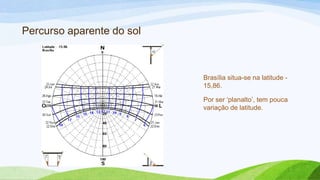

12. Percurso aparente do sol
Brasília situa-se na latitude -
15,86.
Por ser ‘planalto’, tem pouca
variação de latitude.

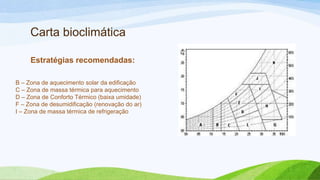

13. Carta bioclimática
Estratégias recomendadas:
B – Zona de aquecimento solar da edificação
C – Zona de massa térmica para aquecimento
D – Zona de Conforto Térmico (baixa umidade)
F – Zona de desumidificação (renovação do ar)
I – Zona de massa térmica de refrigeração

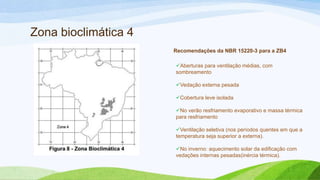

14. Zona bioclimática 4
Recomendações da NBR 15220-3 para a ZB4
Aberturas para ventilação médias, com
sombreamento
Vedação externa pesada
Cobertura leve isolada
No verão resfriamento evaporativo e massa térmica
para resfriamento
Ventilação seletiva (nos períodos quentes em que a
temperatura seja superior a externa).
No inverno: aquecimento solar da edificação com
vedações internas pesadas(inércia térmica).

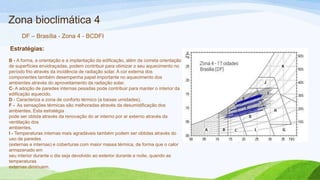

15. Zona bioclimática 4
DF – Brasília - Zona 4 - BCDFI
Estratégias:
B - A forma, a orientação e a implantação da edificação, além da correta orientação
de superfícies envidraçadas, podem contribuir para otimizar o seu aquecimento no
período frio através da incidência de radiação solar. A cor externa dos
componentes também desempenha papel importante no aquecimento dos
ambientes através do aproveitamento da radiação solar.
C- A adoção de paredes internas pesadas pode contribuir para manter o interior da
edificação aquecido.
D - Caracteriza a zona de conforto térmico (a baixas umidades).
F - As sensações térmicas são melhoradas através da desumidificação dos
ambientes. Esta estratégia
pode ser obtida através da renovação do ar interno por ar externo através da
ventilação dos
ambientes.
I - Temperaturas internas mais agradáveis também podem ser obtidas através do
uso de paredes
(externas e internas) e coberturas com maior massa térmica, de forma que o calor
armazenado em
seu interior durante o dia seja devolvido ao exterior durante a noite, quando as
temperaturas
externas diminuem.

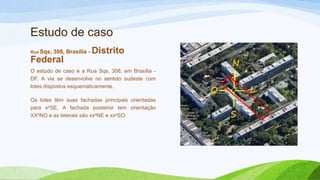

16. Estudo de caso
Rua Sqs, 308, Brasília - Distrito
Federal
O estudo de caso é a Rua Sqs, 308, em Brasília -
DF, A via se desenvolve no sentido sudeste com
lotes dispostos esquematicamente.
Os lotes têm suas fachadas principais orientadas
para xoSE. A fachada posterior tem orientação
XXoNO e as laterais são xxoNE e xxoSO.

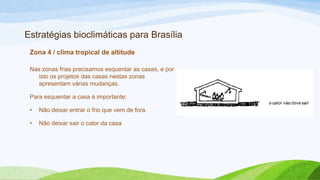

17. Estratégias bioclimáticas para Brasília
Zona 4 / clima tropical de altitude
Nas zonas frias precisamos esquentar as casas, e por
isto os projetos das casas nestas zonas
apresentam várias mudanças.
Para esquentar a casa é importante:
• Não deixar entrar o frio que vem de fora.
• Não deixar sair o calor da casa

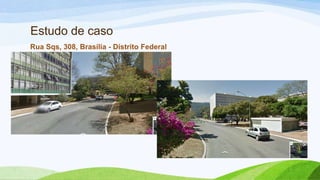

18. Estudo de caso
Rua Sqs, 308, Brasília - Distrito Federal

19. Estudo de caso
Rua Sqs, 308, Brasília - Distrito Federal
Ventilação:
Nas zonas quentes, com brisa, as paredes
deixam entrar a corrente de ar, para refrescar o
interior da casa. Nas zonas frias, pelo contrário,
as paredes devem resistir aos ventos frios.
O vento frio e forte não entra só nos cômodos,
mas também tira o calor ao passar pelas frestas.
Portanto, é importante que todas as portas e
janelas fechem bem, para que o ar quente não
escape.

20. ...

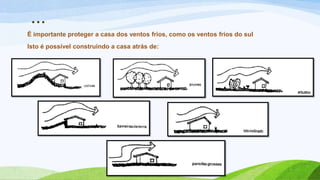

É importante proteger a casa dos ventos frios, como os ventos frios do sul
Isto é possível construindo a casa atrás de:

21. Medidas
aquecedoras
É adequada a utilização das
paredes grossas no lado sul e
sobre as janelas, que devem ser
poucas e pequenas

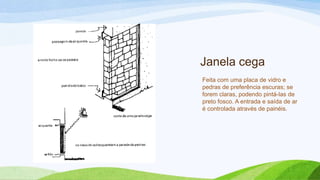

22. Janela cega
Feita com uma placa de vidro e
pedras de preferência escuras; se
forem claras, podendo pintá-las de
preto fosco. A entrada e saída de ar
é controlada através de painéis.

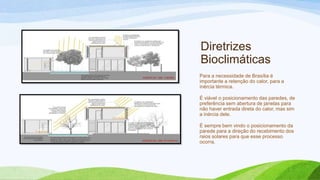

23. Diretrizes
Bioclimáticas
Para a necessidade de Brasília é
importante a retenção do calor, para a
inércia térmica.
É viável o posicionamento das paredes, de
preferência sem abertura de janelas para
não haver entrada direta do calor, mas sim
a inércia dele.
É sempre bem vindo o posicionamento da
parede para a direção do recebimento dos
raios solares para que esse processo
ocorra.

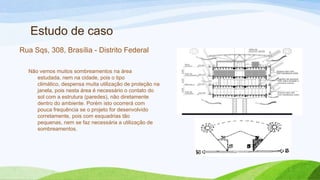

24. Estudo de caso
Rua Sqs, 308, Brasília - Distrito Federal
Não vemos muitos sombreamentos na área
estudada, nem na cidade, pois o tipo
climático, despensa muita utilização de proteção na
janela, pois nesta área é necessário o contato do
sol com a estrutura (paredes), não diretamente
dentro do ambiente. Porém isto ocorrerá com
pouca frequência se o projeto for desenvolvido
corretamente, pois com esquadrias tão
pequenas, nem se faz necessária a utilização de
sombreamentos.

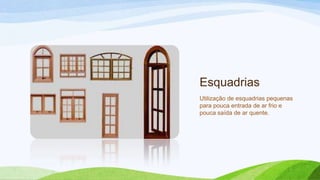

25. Esquadrias
Utilização de esquadrias pequenas
para pouca entrada de ar frio e
pouca saída de ar quente.

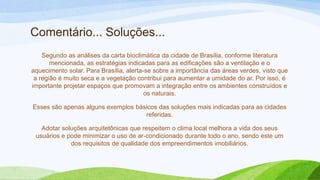

26. Comentário... Soluções...
Segundo as análises da carta bioclimática da cidade de Brasília, conforme literatura
mencionada, as estratégias indicadas para as edificações são a ventilação e o
aquecimento solar. Para Brasília, alerta-se sobre a importância das áreas verdes, visto que
a região é muito seca e a vegetação contribui para aumentar a umidade do ar. Por isso, é
importante projetar espaços que promovam a integração entre os ambientes construídos e
os naturais.
Esses são apenas alguns exemplos básicos das soluções mais indicadas para as cidades
referidas.
Adotar soluções arquitetônicas que respeitem o clima local melhora a vida dos seus
usuários e pode minimizar o uso de ar-condicionado durante todo o ano, sendo este um
dos requisitos de qualidade dos empreendimentos imobiliários.

27. 0bservações ...

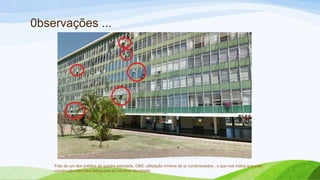

Foto de um dos prédios da quadra estudada. OBS: utilização mínima de ar condicionados , o que nos indica que esta
construção esta bem adequada ao bioclima da cidade.

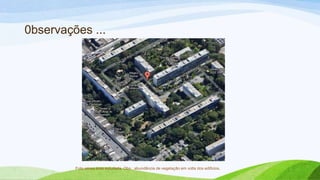

28. 0bservações ...
Foto aérea área estudada. Obs.: abundância de vegetação em volta dos edificios.

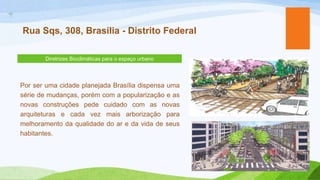

29. +
Rua Sqs, 308, Brasília - Distrito Federal
Diretrizes Bioclimáticas para o espaço urbano
Por ser uma cidade planejada Brasília dispensa uma
série de mudanças, porém com a popularização e as
novas construções pede cuidado com as novas
arquiteturas e cada vez mais arborização para
melhoramento da qualidade do ar e da vida de seus
habitantes.

30. +
Rua Sqs, 308, Brasília - Distrito Federal

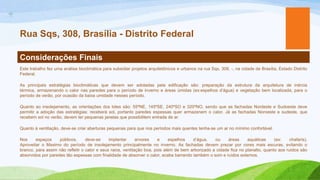

Considerações Finais
Este trabalho fez uma análise bioclimática para subsidiar projetos arquitetônicos e urbanos na rua Sqs, 308, -, na cidade de Brasília, Estado Distrito
Federal.
As principais estratégias bioclimáticas que devem ser adotadas pela edificação são: preparação da estrutura da arquitetura de inércia
térmica, armazenando o calor nas paredes para o período de inverno e áreas úmidas (ex:espelhos d’água) e vegetação bem localizada, para o
período de verão, por ocasião da baixa umidade nesses período.
Quanto ao insolejamento, as orientações dos lotes são: 55ºNE, 145ºSE, 240ºSO e 320ºNO, sendo que as fachadas Nordeste e Sudoeste deve
permitir a adoção das estratégias: receberá sol, portanto paredes espessas quer armazenem o calor. Já as fachadas Noroeste e sudeste, que
recebem sol no verão, devem ter pequenas janelas que possibilitem entrada de ar.
Quanto à ventilação, deve-se criar aberturas pequenas para que nos períodos mais quentes tenha-se um ar no mínimo confortável.
Nos espaços públicos, deve-se implantar arvores e espelhos d’água, ou áreas aquáticas (ex: chafaris).
Aproveitar o Maximo do período de insolejamento principalmente no inverno. As fachadas devem prezar por cores mais escuras, evitando o
branco, para assim não refletir o calor e seus raios, ventilação boa, pois além de bem arborizado a cidade fica no planalto, quanto aos ruídos são
absorvidos por paredes tão espessas com finalidade de absorver o calor, acaba barrando também o som e ruídos externos.

31. +

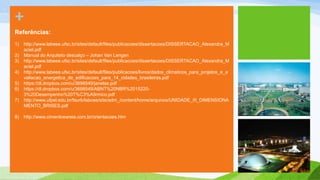

Referências:
1) http://www.labeee.ufsc.br/sites/default/files/publicacoes/dissertacoes/DISSERTACAO_Alexandra_M
aciel.pdf
2) Manual do Arquiteto descalço – Johan Van Lengen
3) http://www.labeee.ufsc.br/sites/default/files/publicacoes/dissertacoes/DISSERTACAO_Alexandra_M
aciel.pdf
4) http://www.labeee.ufsc.br/sites/default/files/publicacoes/livros/dados_climaticos_para_projetos_e_a
valiacao_energetica_de_edificacoes_para_14_cidades_brasileiras.pdf
5) https://dl.dropbox.com/u/3698549/janelas.pdf
6) https://dl.dropbox.com/u/3698549/ABNT%20NBR%2015220-
3%20Desempenho%20T%C3%A9rmico.pdf
7) http://www.ufpel.edu.br/faurb/labcee/site/adm_/content/home/arquivos/UNIDADE_III_DIMENSIONA
MENTO_BRISES.pdf
8) http://www.cimentoeareia.com.br/orientacoes.htm
