1. 1ª Fase

2. 1º Passo na montagem de um computador, começa-se sempre pelo CPU.
Para instalar o CPU na Motherboard devemos ter em conta:
1º A arquitetura do CPU se coincide com o socket que se encontra na motherboard.
2º Os pins do CPU, numa extremidade faltam 2 pins, esses servem para orientar a
direção do CPU, também na parte superior do CPU encontra se um triângulo
amarelo, também ajuda no posicionamento do CPU.
3º Nunca tocar nos pins do CPU, poderá danificá-lo se o fizer!
Pins

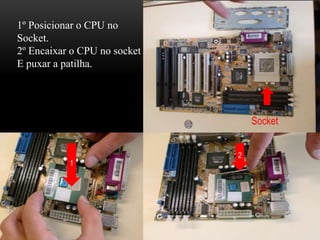

3. 1º Posicionar o CPU no
Socket.
2º Encaixar o CPU no socket
E puxar a patilha.
Socket
1 2
1
º

4. 5º
4º 1º
3º
1.1
1º

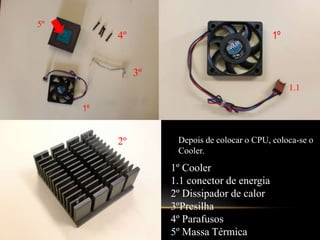

2º Depois de colocar o CPU, coloca-se o
Cooler.
1º Cooler
1.1 conector de energia
2º Dissipador de calor
3ºPresilha
4º Parafusos
5º Massa Térmica

5. 3º
1º

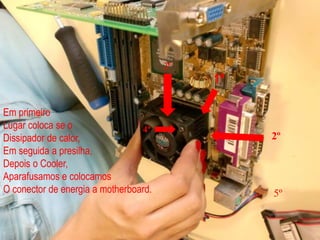

Em primeiro
Lugar coloca se o 4º
Dissipador de calor, 2º
Em seguida a presilha,
Depois o Cooler,
Aparafusamos e colocamos
O conector de energia a motherboard. 5º

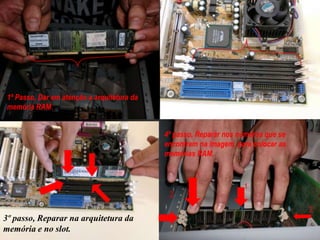

7. 1º Passo, Reparar na arquitetura
1º Passo, Dar em atenção a arquitetura da
memória RAM.
2º passo, A RAM deve ser colocada neste slot`s.
4º passo, Reparar nos números que se
encontram na imagem, para colocar as
memórias RAM.
1
1
2
2
3º passo, Reparar na arquitetura da
memória e no slot.

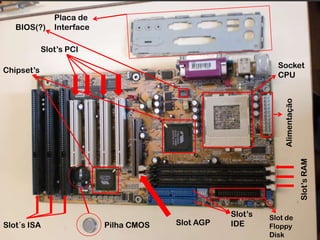

9. Placa de
BIOS(?) Interface
Slot’s PCI
Socket
Chipset’s
CPU
Alimentação
Slot’s RAM
Slot’s Slot de
Slot´s ISA Pilha CMOS Slot AGP IDE Floppy
Disk

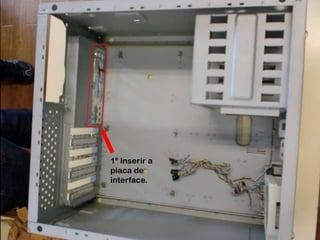

10. 1º Inserir a
placa de
interface.

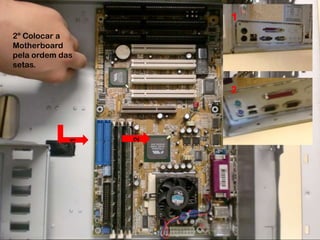

11. 1
2º Colocar a
Motherboard
pela ordem das
setas.
2
2
1

12. 3º Colocar os parafusos que
prendem a Motherboard á caixa.

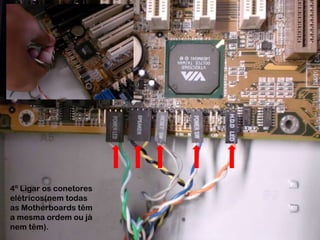

13. 4º Ligar os conetores
elétricos(nem todas
as Motherboards têm
a mesma ordem ou já
nem têm).

15. 1º Passo, Antes de colocar as placas(Rede, Som) deve reparar na arquitetura do slot correto.
2º Passo, no caso desta placa gráfica o slot é AGP.

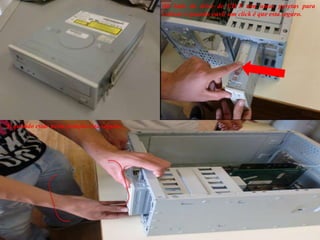

17. Ao lado da drive de CD`S tem umas gavetas para
colocar e quando ouvir um click é que esta seguro.
E quando estar nesta posição esta seguro.

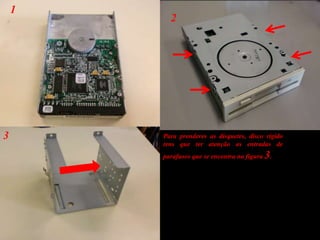

19. 1
2
3 Para prenderes as disquetes, disco rígido
tens que ter atenção as entradas de
parafusos que se encontra na figura 3.

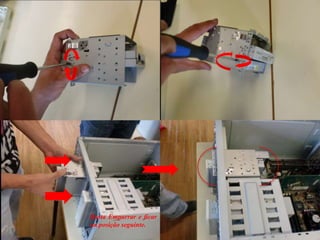

20. Basta Empurrar e ficar
na posição seguinte.

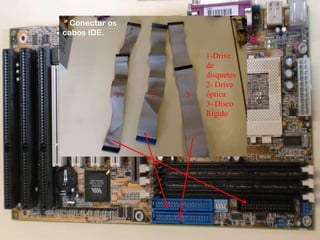

21. º Conectar os
cabos IDE.
1-Drive
de
disquetes
2- Drive
1 2 3 óptica
3- Disco
Rígido

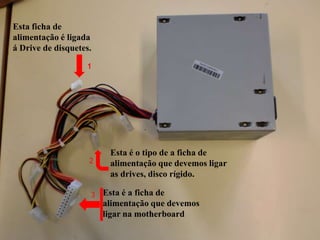

23. Esta ficha de
alimentação é ligada
á Drive de disquetes.
1
Esta é o tipo de a ficha de
2 alimentação que devemos ligar
as drives, disco rígido.
3 Esta é a ficha de
alimentação que devemos
ligar na motherboard

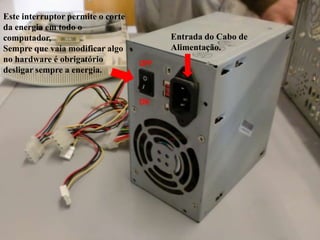

24. Este interruptor permite o corte
da energia em todo o
computador, Entrada do Cabo de
Sempre que vaia modificar algo Alimentação.
no hardware é obrigatório OFF
desligar sempre a energia.
ON

25. Ficha 3, neste caso ligamos
primeiro porque a fonte irá ser
colocada por cima, assim facilita
a montagem.

26. Em seguida prendemos a fonte na
torre aparafusando-a
Nesta posição, a entrada do Cabo de
Alimentação fica sempre para a
esquina da torre.
