O documento apresenta valores de teste para um equipamento de injeção de óleo diesel. São fornecidos valores de referência e reais para pressão, vazão e temperatura em diferentes condições de operação, como carga parcial, regulagem, inativo e sobrecarga. Os testes foram realizados de acordo com padrões internacionais para garantir o funcionamento correto do equipamento.

1. 104745-8472 Valores de teste da ZEXEL no equipamento de injeção de óleo diesel 18/06/14 15:22:46 Page 1
No de análise da ZEXEL 104745-8472
No de análise da Bosch 9 460 611 616
Código de tipo da Bosch
Tipo de motor 4D56
Fabricantes MITSUBISHI
Data da edição 13/04/12 (5)
1 Condições do ajuste
CAT Designação Unidade Valor do set min. máx. Valores reais OT
eo de teste ISO4113orSAEJ967
d
1404 Test oil
P Temperatura do eo degC 45 45 50
Bocal 105780-0060
(Bosch type code) NP-DN0SD1510
Segurador de bocal 105780-2150
P Press de abertura MPa 13 13 13.3
P Press de abertura kgf/cm2 133 133 136
(Injection pipe) 157805-7320
P (Injection pipe) mm 2-6-450
Inside diameter - outside diameter - length (mm)
(Joint assembly) 157641-4720
(Tube assembly) 157641-4020
P Press da bomba de kPa 20 20 20
P Press da bomba de kgf/cm2 0.2 0.2 0.2
Direção da rotação ( R
Right
2 Especificação do aju
2.1 Entrega de carga ple
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 750 750 750
P Press do refor ( kPa 0 0 0
P Press do refor ( mmHg 0 0 0
S Quantidade mia de mm3/st. 46.6 46.1 47.1
S Diferen na entrega mm3/st. 4 4
P Bico *
P Temperatura do eo degC 50 48 52
Comentios
NA
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 750 750 750
P Press do refor ( kPa 33.3 32 34.6
P Press do refor ( mmHg 250 240 260
S Quantidade mia de mm3/st. 53 52.5 53.5
S Diferen na entrega mm3/st. 4.5 4.5
P Bico *
P Temperatura do eo degC 50 48 52
Comentios
CBS
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 1250 1250 1250
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
S Quantidade mia de mm3/st. 65.9 65.4 66.4
S Diferen na entrega mm3/st. 5.5 5.5
P Bico *
P Temperatura do eo degC 50 48 52
Comentios
Full
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 750 750 750
P Press do refor ( kPa 0 0 0
P Press do refor ( mmHg 0 0 0
C Quantidade mia de mm3/st. 46.6 45.6 47.6
P Bico *
P Temperatura do eo degC 50 48 52
Comentios
NA
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 750 750 750
P Press do refor ( kPa 33.3 32 34.6
P Press do refor ( mmHg 250 240 260
S = Valor de Setting,
C = Valor de Checagem)
OT = Tolerância do lado externo (X é determinado)

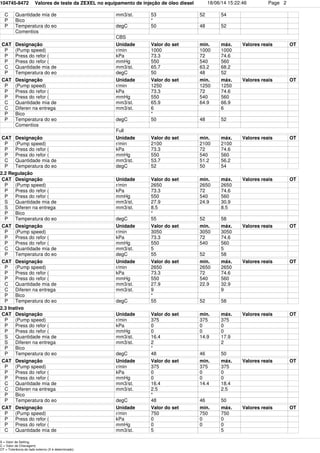

2. 104745-8472 Valores de teste da ZEXEL no equipamento de injeção de óleo diesel 18/06/14 15:22:46 Page 2
C Quantidade mia de mm3/st. 53 52 54
P Bico *
P Temperatura do eo degC 50 48 52
Comentios
CBS
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 1000 1000 1000
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Quantidade mia de mm3/st. 65.7 63.2 68.2
P Temperatura do eo degC 50 48 52
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 1250 1250 1250
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Quantidade mia de mm3/st. 65.9 64.9 66.9
C Diferen na entrega mm3/st. 6 6
P Bico *
P Temperatura do eo degC 50 48 52
Comentios
Full
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 2100 2100 2100
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Quantidade mia de mm3/st. 53.7 51.2 56.2
P Temperatura do eo degC 52 50 54
2.2 Regulação
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 2650 2650 2650
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
S Quantidade mia de mm3/st. 27.9 24.9 30.9
S Diferen na entrega mm3/st. 8.5 8.5
P Bico *
P Temperatura do eo degC 55 52 58
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 3050 3050 3050
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Quantidade mia de mm3/st. 5 5
P Temperatura do eo degC 55 52 58
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 2650 2650 2650
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Quantidade mia de mm3/st. 27.9 22.9 32.9
C Diferen na entrega mm3/st. 9 9
P Bico *
P Temperatura do eo degC 55 52 58
2.3 Inativo
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 375 375 375
P Press do refor ( kPa 0 0 0
P Press do refor ( mmHg 0 0 0
S Quantidade mia de mm3/st. 16.4 14.9 17.9
S Diferen na entrega mm3/st. 2 2
P Bico *
P Temperatura do eo degC 48 46 50
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 375 375 375
P Press do refor ( kPa 0 0 0
P Press do refor ( mmHg 0 0 0
C Quantidade mia de mm3/st. 16.4 14.4 18.4
C Diferen na entrega mm3/st. 2.5 2.5
P Bico *
P Temperatura do eo degC 48 46 50
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 750 750 750
P Press do refor ( kPa 0 0 0
P Press do refor ( mmHg 0 0 0
C Quantidade mia de mm3/st. 5 5
S = Valor de Setting,
C = Valor de Checagem)
OT = Tolerância do lado externo (X é determinado)

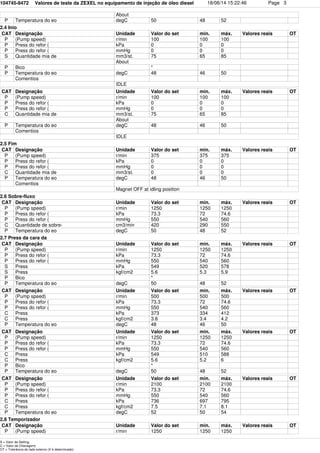

3. 104745-8472 Valores de teste da ZEXEL no equipamento de injeção de óleo diesel 18/06/14 15:22:46 Page 3
About
P Temperatura do eo degC 50 48 52
2.4 Inio
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 100 100 100
P Press do refor ( kPa 0 0 0
P Press do refor ( mmHg 0 0 0
S Quantidade mia de mm3/st. 75 65 85
About
P Bico *
P Temperatura do eo degC 48 46 50
Comentios
IDLE
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 100 100 100
P Press do refor ( kPa 0 0 0
P Press do refor ( mmHg 0 0 0
C Quantidade mia de mm3/st. 75 65 85
About
P Temperatura do eo degC 48 46 50
Comentios
IDLE
2.5 Fim
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 375 375 375
P Press do refor ( kPa 0 0 0
P Press do refor ( mmHg 0 0 0
C Quantidade mia de mm3/st. 0 0 0
P Temperatura do eo degC 48 46 50
Comentios
Magnet OFF at idling position
2.6 Sobre-fluxo
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 1250 1250 1250
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Quantidade de sobre- cm3/min 420 290 550
P Temperatura do eo degC 50 48 52
2.7 Press da cara da
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 1250 1250 1250
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
S Press kPa 549 520 578
S Press kgf/cm2 5.6 5.3 5.9
P Bico *
P Temperatura do eo degC 50 48 52
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 500 500 500
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Press kPa 373 334 412
C Press kgf/cm2 3.8 3.4 4.2
P Temperatura do eo degC 48 46 50
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 1250 1250 1250
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Press kPa 549 510 588
C Press kgf/cm2 5.6 5.2 6
P Bico *
P Temperatura do eo degC 50 48 52
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 2100 2100 2100
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Press kPa 736 697 795
C Press kgf/cm2 7.5 7.1 8.1
P Temperatura do eo degC 52 50 54
2.8 Temporizador
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 1250 1250 1250
S = Valor de Setting,
C = Valor de Checagem)
OT = Tolerância do lado externo (X é determinado)

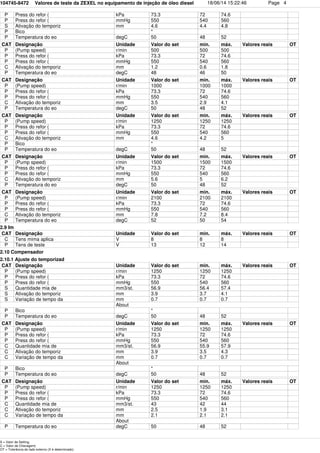

4. 104745-8472 Valores de teste da ZEXEL no equipamento de injeção de óleo diesel 18/06/14 15:22:46 Page 4
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
S Ativação do temporiz mm 4.6 4.4 4.8
P Bico *
P Temperatura do eo degC 50 48 52
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 500 500 500
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Ativação do temporiz mm 1.2 0.6 1.8
P Temperatura do eo degC 48 46 50
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 1000 1000 1000
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Ativação do temporiz mm 3.5 2.9 4.1
P Temperatura do eo degC 50 48 52
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 1250 1250 1250
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Ativação do temporiz mm 4.6 4.2 5
P Bico *
P Temperatura do eo degC 50 48 52
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 1500 1500 1500
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Ativação do temporiz mm 5.6 5 6.2
P Temperatura do eo degC 50 48 52
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 2100 2100 2100
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Ativação do temporiz mm 7.8 7.2 8.4
P Temperatura do eo degC 52 50 54
2.9 Im
CAT Designação Unidade Valor do set min. máx. Valores reais OT
C Tens mima aplica V 8 8 8
P Tens de teste V 13 12 14
2.10 Compensador
2.10.1 Ajuste do temporizad
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 1250 1250 1250
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
S Quantidade mia de mm3/st. 56.9 56.4 57.4
S Ativação do temporiz mm 3.9 3.7 4.1
S Variação de tempo da mm 0.7 0.7 0.7
About
P Bico *
P Temperatura do eo degC 50 48 52
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 1250 1250 1250
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Quantidade mia de mm3/st. 56.9 55.9 57.9
C Ativação do temporiz mm 3.9 3.5 4.3
C Variação de tempo da mm 0.7 0.7 0.7
About
P Bico *
P Temperatura do eo degC 50 48 52
CAT Designação Unidade Valor do set min. máx. Valores reais OT
P (Pump speed) r/min 1250 1250 1250
P Press do refor ( kPa 73.3 72 74.6
P Press do refor ( mmHg 550 540 560
C Quantidade mia de mm3/st. 43 42 44
C Ativação do temporiz mm 2.5 1.9 3.1
C Variação de tempo da mm 2.1 2.1 2.1
About
P Temperatura do eo degC 50 48 52
S = Valor de Setting,
C = Valor de Checagem)
OT = Tolerância do lado externo (X é determinado)

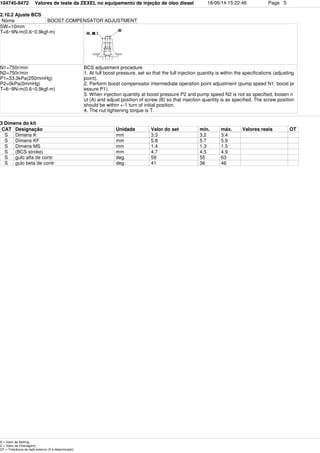

5. 104745-8472 Valores de teste da ZEXEL no equipamento de injeção de óleo diesel 18/06/14 15:22:46 Page 5
2.10.2 Ajuste BCS
Nome BOOST COMPENSATOR ADJUSTMENT
SW=10mm
T=6~9N-m(0.6~0.9kgf-m)
N1=750r/min
N2=750r/min
P1=33.3kPa(250mmHg)
P2=0kPa(0mmHg)
T=6~9N-m(0.6~0.9kgf-m)
BCS adjustment procedure
1. At full boost pressure, set so that the full injection quantity is within the specifications (adjusting
point).
2. Perform boost compensator intermediate operation point adjustment (pump speed N1, boost pr
essure P1).
3. When injection quantity at boost pressure P2 and pump speed N2 is not as specified, loosen n
ut (A) and adjust position of screw (B) so that injection quantity is as specified. The screw position
should be within +-1 turn of initial position.
4. The nut tightening torque is T.
3 Dimens do kit
CAT Designação Unidade Valor do set min. máx. Valores reais OT
S Dimens K mm 3.3 3.2 3.4
S Dimens KF mm 5.8 5.7 5.9
S Dimens MS mm 1.4 1.3 1.5
S (BCS stroke) mm 4.7 4.5 4.9
S gulo alfa de contr deg. 59 55 63
S gulo beta de contr deg. 41 36 46
S = Valor de Setting,
C = Valor de Checagem)
OT = Tolerância do lado externo (X é determinado)
