Este relatório fornece os resultados dos testes realizados em uma bomba injetora e regulador diesel. Os valores medidos durante os testes são comparados aos valores teóricos esperados. Os testes incluem ajustes iniciais, medições de vazão em diferentes rotações, regulagens finais e testes de funcionamento. Alguns valores medidos estão fora da tolerância especificada.

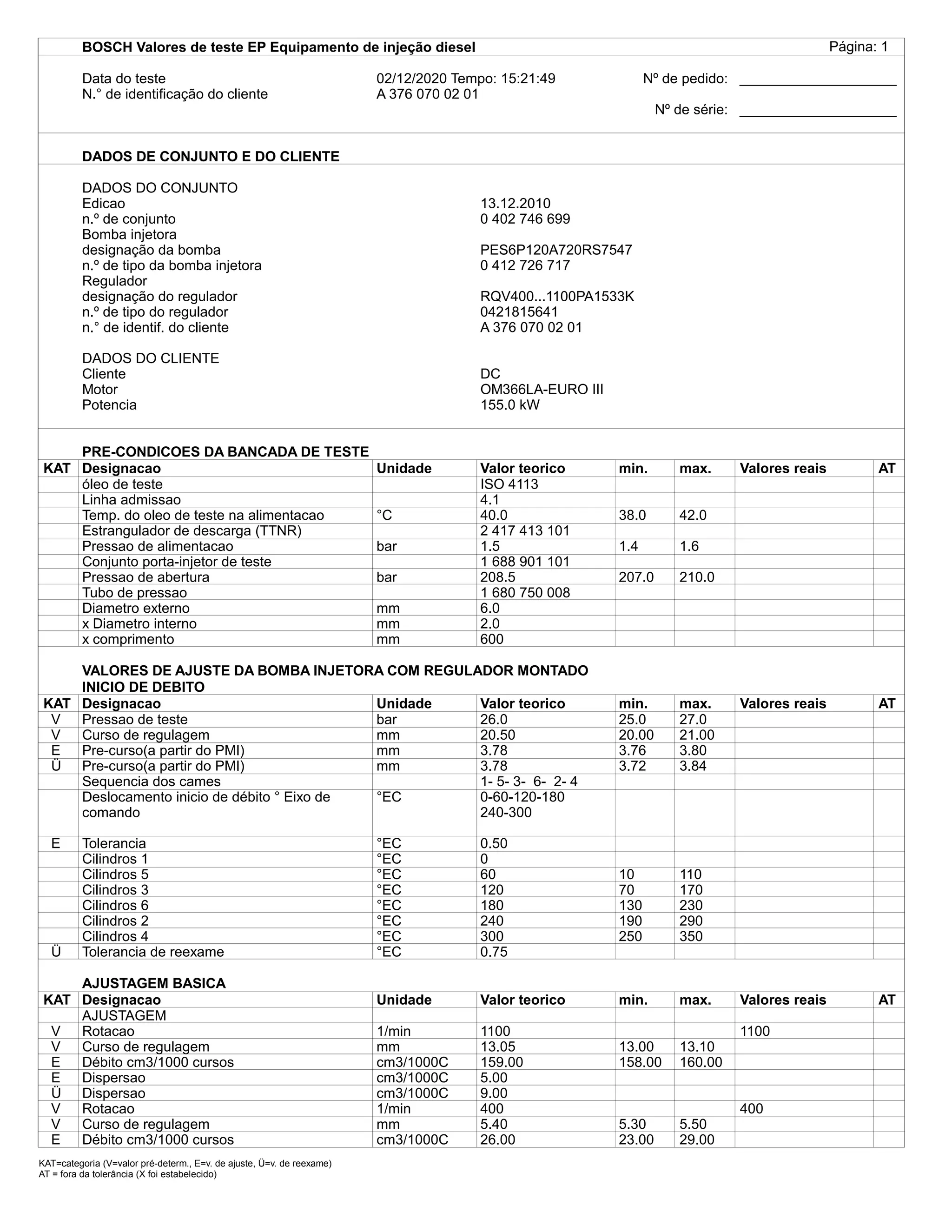

1. BOSCH Valores de teste EP Equipamento de injeção diesel
Data do teste 02/12/2020 Tempo: 15:21:49 Nº de pedido: ____________________
N.° de identificação do cliente A 376 070 02 01
Nº de série: ____________________
DADOS DE CONJUNTO E DO CLIENTE
DADOS DO CONJUNTO
Edicao 13.12.2010
n.º de conjunto 0 402 746 699
Bomba injetora
designação da bomba PES6P120A720RS7547
n.º de tipo da bomba injetora 0 412 726 717
Regulador
designação do regulador RQV400...1100PA1533K
n.º de tipo do regulador 0421815641
n.° de identif. do cliente A 376 070 02 01
DADOS DO CLIENTE
Cliente DC
Motor OM366LA-EURO III
Potencia 155.0 kW
PRE-CONDICOES DA BANCADA DE TESTE
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
óleo de teste ISO 4113
Linha admissao 4.1
Temp. do oleo de teste na alimentacao °C 40.0 38.0 42.0
Estrangulador de descarga (TTNR) 2 417 413 101
Pressao de alimentacao bar 1.5 1.4 1.6
Conjunto porta-injetor de teste 1 688 901 101
Pressao de abertura bar 208.5 207.0 210.0
Tubo de pressao 1 680 750 008
Diametro externo mm 6.0
x Diametro interno mm 2.0
x comprimento mm 600
VALORES DE AJUSTE DA BOMBA INJETORA COM REGULADOR MONTADO
INICIO DE DEBITO
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
V Pressao de teste bar 26.0 25.0 27.0
V Curso de regulagem mm 20.50 20.00 21.00
E Pre-curso(a partir do PMI) mm 3.78 3.76 3.80
Ü Pre-curso(a partir do PMI) mm 3.78 3.72 3.84
Sequencia dos cames 1- 5- 3- 6- 2- 4
Deslocamento inicio de débito ° Eixo de
comando
°EC 0-60-120-180
240-300
E Tolerancia °EC 0.50
Cilindros 1 °EC 0
Cilindros 5 °EC 60 10 110
Cilindros 3 °EC 120 70 170
Cilindros 6 °EC 180 130 230
Cilindros 2 °EC 240 190 290
Cilindros 4 °EC 300 250 350
Ü Tolerancia de reexame °EC 0.75
AJUSTAGEM BASICA
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
AJUSTAGEM
V Rotacao 1/min 1100 1100
V Curso de regulagem mm 13.05 13.00 13.10
E Débito cm3/1000 cursos cm3/1000C 159.00 158.00 160.00
E Dispersao cm3/1000C 5.00
Ü Dispersao cm3/1000C 9.00
V Rotacao 1/min 400 400
V Curso de regulagem mm 5.40 5.30 5.50
E Débito cm3/1000 cursos cm3/1000C 26.00 23.00 29.00
KAT=categoria (V=valor pré-determ., E=v. de ajuste, Ü=v. de reexame)
AT = fora da tolerância (X foi estabelecido)
Página: 1

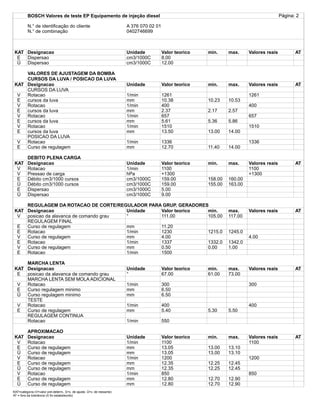

2. BOSCH Valores de teste EP Equipamento de injeção diesel Página: 2
N.° de identificação do cliente A 376 070 02 01
N.° de combinação 0402746699
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
E Dispersao cm3/1000C 8.00
Ü Dispersao cm3/1000C 12.00
VALORES DE AJUSTAGEM DA BOMBA
CURSOS DA LUVA / POSICAO DA LUVA
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
CURSOS DA LUVA
V Rotacao 1/min 1261 1261
E cursos da luva mm 10.38 10.23 10.53
V Rotacao 1/min 400 400
E cursos da luva mm 2.37 2.17 2.57
V Rotacao 1/min 657 657
E cursos da luva mm 5.61 5.36 5.86
V Rotacao 1/min 1510 1510
E cursos da luva mm 13.50 13.00 14.00
POSICAO DA LUVA
V Rotacao 1/min 1336 1336
E Curso de regulagem mm 12.70 11.40 14.00
DEBITO PLENA CARGA
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
V Rotacao 1/min 1100 1100
V Pressao de carga hPa +1300 +1300
E Débito cm3/1000 cursos cm3/1000C 159.00 158.00 160.00
Ü Débito cm3/1000 cursos cm3/1000C 159.00 155.00 163.00
E Dispersao cm3/1000C 5.00
Ü Dispersao cm3/1000C 9.00
REGULAGEM DA ROTACAO DE CORTE/REGULADOR PARA GRUP. GERADORES
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
V posicao da alavanca de comando grau ° 111.00 105.00 117.00
REGULAGEM FINAL
E Curso de regulagem mm 11.20
E Rotacao 1/min 1230 1215.0 1245.0
V Curso de regulagem mm 4.00 4.00
E Rotacao 1/min 1337 1332.0 1342.0
V Curso de regulagem mm 0.50 0.00 1.00
E Rotacao 1/min 1500
MARCHA LENTA
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
E posicao da alavanca de comando grau ° 67.00 61.00 73.00
MARCHA LENTA SEM MOLA ADICIONAL
V Rotacao 1/min 300 300
E Curso regulagem minimo mm 6.50
Ü Curso regulagem minimo mm 6.50
TESTE
V Rotacao 1/min 400 400
E Curso de regulagem mm 5.40 5.30 5.50
REGULAGEM CONTINUA
Rotacao 1/min 550
APROXIMACAO
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
V Rotacao 1/min 1100 1100
E Curso de regulagem mm 13.05 13.00 13.10
Ü Curso de regulagem mm 13.05 13.00 13.10
V Rotacao 1/min 1200 1200
E Curso de regulagem mm 12.35 12.25 12.45
Ü Curso de regulagem mm 12.35 12.25 12.45
V Rotacao 1/min 850 850
E Curso de regulagem mm 12.80 12.70 12.90
Ü Curso de regulagem mm 12.80 12.70 12.90
KAT=categoria (V=valor pré-determ., E=v. de ajuste, Ü=v. de reexame)
AT = fora da tolerância (X foi estabelecido)
Página: 2

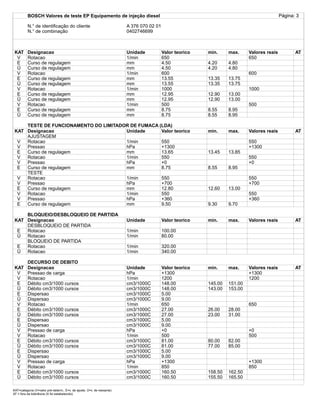

3. BOSCH Valores de teste EP Equipamento de injeção diesel Página: 3
N.° de identificação do cliente A 376 070 02 01
N.° de combinação 0402746699
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
V Rotacao 1/min 650 650
E Curso de regulagem mm 4.50 4.20 4.80
Ü Curso de regulagem mm 4.50 4.20 4.80
V Rotacao 1/min 600 600
E Curso de regulagem mm 13.55 13.35 13.75
Ü Curso de regulagem mm 13.55 13.35 13.75
V Rotacao 1/min 1000 1000
E Curso de regulagem mm 12.95 12.90 13.00
Ü Curso de regulagem mm 12.95 12.90 13.00
V Rotacao 1/min 500 500
E Curso de regulagem mm 8.75 8.55 8.95
Ü Curso de regulagem mm 8.75 8.55 8.95
TESTE DE FUNCIONAMENTO DO LIMITADOR DE FUMACA (LDA)
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
AJUSTAGEM
V Rotacao 1/min 550 550
V Pressao hPa +1300 +1300
E Curso de regulagem mm 13.65 13.45 13.85
V Rotacao 1/min 550 550
V Pressao hPa +0 +0
E Curso de regulagem mm 8.75 8.55 8.95
TESTE
V Rotacao 1/min 550 550
V Pressao hPa +700 +700
E Curso de regulagem mm 12.80 12.60 13.00
V Rotacao 1/min 550 550
V Pressao hPa +360 +360
E Curso de regulagem mm 9.50 9.30 9.70
BLOQUEIO/DESBLOQUEIO DE PARTIDA
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
DESBLOQUEIO DE PARTIDA
E Rotacao 1/min 100.00
Ü Rotacao 1/min 80.00
BLOQUEIO DE PARTIDA
E Rotacao 1/min 320.00
Ü Rotacao 1/min 340.00
DECURSO DE DEBITO
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
V Pressao de carga hPa +1300 +1300
V Rotacao 1/min 1200 1200
E Débito cm3/1000 cursos cm3/1000C 148.00 145.00 151.00
Ü Débito cm3/1000 cursos cm3/1000C 148.00 143.00 153.00
E Dispersao cm3/1000C 5.00
Ü Dispersao cm3/1000C 9.00
V Rotacao 1/min 650 650
E Débito cm3/1000 cursos cm3/1000C 27.00 26.00 28.00
Ü Débito cm3/1000 cursos cm3/1000C 27.00 23.00 31.00
E Dispersao cm3/1000C 5.00
Ü Dispersao cm3/1000C 9.00
V Pressao de carga hPa +0 +0
V Rotacao 1/min 500 500
E Débito cm3/1000 cursos cm3/1000C 81.00 80.00 82.00
Ü Débito cm3/1000 cursos cm3/1000C 81.00 77.00 85.00
E Dispersao cm3/1000C 5.00
Ü Dispersao cm3/1000C 9.00
V Pressao de carga hPa +1300 +1300
V Rotacao 1/min 850 850
E Débito cm3/1000 cursos cm3/1000C 160.50 158.50 162.50
Ü Débito cm3/1000 cursos cm3/1000C 160.50 155.50 165.50
KAT=categoria (V=valor pré-determ., E=v. de ajuste, Ü=v. de reexame)
AT = fora da tolerância (X foi estabelecido)
Página: 3

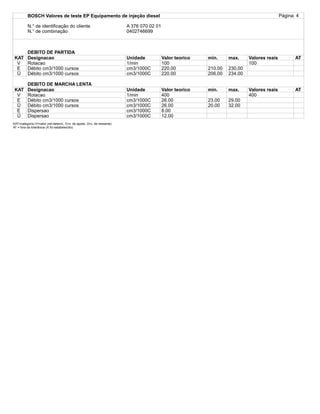

4. BOSCH Valores de teste EP Equipamento de injeção diesel Página: 4
N.° de identificação do cliente A 376 070 02 01
N.° de combinação 0402746699
DEBITO DE PARTIDA
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
V Rotacao 1/min 100 100
E Débito cm3/1000 cursos cm3/1000C 220.00 210.00 230.00
Ü Débito cm3/1000 cursos cm3/1000C 220.00 206.00 234.00
DEBITO DE MARCHA LENTA
KAT Designacao Unidade Valor teorico min. max. Valores reais AT
V Rotacao 1/min 400 400
E Débito cm3/1000 cursos cm3/1000C 26.00 23.00 29.00
Ü Débito cm3/1000 cursos cm3/1000C 26.00 20.00 32.00
E Dispersao cm3/1000C 8.00
Ü Dispersao cm3/1000C 12.00
KAT=categoria (V=valor pré-determ., E=v. de ajuste, Ü=v. de reexame)
AT = fora da tolerância (X foi estabelecido)
