Apresentação Sesam Visão Geral

SESAM – SuperElement Structural Analysis Module

Visão Geral

João Henrique Volpini Mattos
Engenheiro Naval
Regional Sales Manager - Maritime & Offshore Solutions (South America), DNV Software

Outubro 2012

DNV Software

 DNV Software é uma das unidades da DNV, atuando como sua “softwarehouse”
comercial, servindo mais de 3.500 usuários nas áreas marítimas, offshore de
indústrias de processo.
 DNV Software tem mais de 300 funcionários dedicados ao desenvolvimento, testes,
suporte e comercialização de suas soluções.
 DNV Software é estabelecida em 12 dos 300 escritórios da DNV : Oslo e,
Stavanger (Noruega), Londres e Glasgow (UK), Houston, Shanghai e Beijing
(China), Singapore, Pusan (Korea), Rio de Janeiro, Mumbai (India) e Dubai (UAE)
 Mais de 50 anos de experiência no desenvolvimento de software de qualidade
baseado no conhecimento e perícia da DNV.

© Det Norske Veritas Ltda. Todos os direitos reservados. Slide 2

Como podemos ajudá-lo a mitigar os riscos ?

Oferecendo ferramentas de software para identificar, avaliar e gerenciar os
riscos, da concepção à desmobilização, nas áreas marítima, offshore e de
processos industriais.

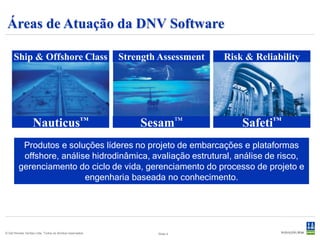

Áreas de Atuação da DNV Software

Nauticus™ Sesam™ Safeti™ Synergi™
Classificação
Marítima e Offshore
Avaliação Estrutural Risco & Confiabilidade QHSE

Gestão de Integridade

Produtos e soluções para o projeto de embarcações e
plataformas offshore, análise hidrodinâmica, avaliação
estrutural, análise de risco, gerenciamento do ciclo de vida,
gerenciamento do processo de projeto e engenharia baseada
no conhecimento.

Sesam – Uma História de Sucesso de 42 anos
 Um sistema completo e orientado ao mercado, para ava-
liação estrutural de navios e estruturas offshore.
 Construído através de alianças estratégicas com organiza-
ções chave e, P&D e fornecedores líderes de tecnologia.
 Mais de 200 organizações globais utilizam o Sesam como
sua ferramena preferencial para engenharia de estruturas
offshore.
 Sesam é utilizado para o projeto de plataformas fixas e
flutuantes, de águas rasas a ultra-profundas em ambien-
tes hostis.
 Combina as melhores práticas de engenharia (processos
de trabalho) com ferramentas para o projeto, análise
estrutural e avaliação de integridade.
 Sesam é utilizado para documentar a segurança da estru-
tura, satisfazendo padrões de projeto, regulamentos esta-
tutários e critérios de conforto, segurança e meio
ambiente.
 Suporta normas API/AISC (WSD & LRFD), Eurocode,
ISO, Norsok, DS, CSR e DNV.


Sesam – Um Sistema para Todas as Necessidades
 Topsides  FPSO e Navios
- Análise estrutural - Caregamento hidrodinâmico
- Colapso, queda de cargas, (pressões e acelerações)
incêndio - Análise estrutural
- Interfaceamento com as regras
 Jaquetas
- Carregamento ambiental  Unidades Móveis Offshore
- Iteração com o leito marítimo - Caregamento hidrodinâmico
- Loadout, estabilidade e upending (pressões e acelerações)
- Colapso, colisão, incêndio - Análise estrutural
- Análise estrutural  Ancoragem
 Surf (subsea, umbilicals, risers - Posicionamento dinâmico
& flowlines) - Análise de ancoragem
- Análise global acoplada ou não
- Análise local


Sesam para Estruturas Fixas (1)
 Da modelagem à fadiga estocástica
- Topsides, jaquetas ou jackups
- Modelos de vigas ou modelos detalhados de casca
- Análise estrutural linear de tamanho ilimitado
- Análise hidrodinâmica e iteração estaqueamento/solo
- Code check de barras e juntas
- Code check de flambagem de painéis
- Análise de fadiga e terremoto
- Análise não linear de colapso e acidentes


Sesam para Estruturas Fixas (2)
 Facilidade na inclusão de detalhes no  Facilidade na criação de modelos
modelo global paramétricos

30º, D = 3m

45º, D = 1.5m

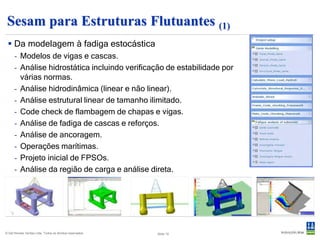

Sesam para Estruturas Flutuantes (1)
 Da modelagem à fadiga estocástica
- Modelos de vigas e cascas.
- Análise hidrostática incluindo verificação de estabilidade por
várias normas.
- Análise hidrodinâmica (linear e não linear).
- Análise estrutural linear de tamanho ilimitado.
- Code check de flambagem de chapas e vigas.
- Análise de fadiga de cascas e reforços.
- Análise de ancoragem.
- Operações marítimas.
- Projeto inicial de FPSOs.
- Análise da região de carga e análise direta.


Sesam para Estruturas Flutuantes (2)
 Tecnologia de ponta em hidrodinâmica  Combinada com avaliação
- Domínio da frequência estrutural
- Deflexões, tensões, code checking,
fadiga

- Domínio do tempo (linear & não-linear)


Sesam para SURF
 Suporte excelente para análises SURF  Projeto rápido de umbilicais
- Movimentos e tensões derivados de análise - Geração de desenhos de seções em
acoplada ou estados de mar regulares. horas ao invés de semanas.
- Usados no projeto de risers e linhas de - Documente o atendimento aos
ancoragem (movimentos, tensões, code requisitos da curva de capacidade em
checking, fadiga). horas ao invés de dias.
- Análise VIV (vortex induced vibration). - Controle os custos de projeto no início
- Mais rápido que qualquer outra ferramenta do processo.
disponível no mercado.


Necessidades de Software para Avaliação Estrutural
Hidrodinâmica Análise de Risco
HydroD, Wadam, Wasim, Postresp Neptune, Orbit (RBI) Topside
GeniE, Xtract

Estabilidade
HydroD Escantilhões principais
Section Scantlings, 3D Beam

Casco
Nauticus Hull, Flambagem
GeniE, Presel PULS

Turret Fadiga simplificada,
Análise local espectral
GeniE, Submod Nauticus, Stofat
Soluções testadas,
Risers, Umbilicais aprovadas e em uso por
Ancoragem
DeepC, Riflex, Simo, centenas de empresas Mimosa, Digin
UmbiliCAD, Helica


A Família Sesam : Principais Módulos
Interfaces:

GeniE
Projeto de estruturas
compostas por vigas e
chapas

DeepC
Análise de estruturas
esbeltas flexíveis
(risers, umbilicais,
ancoragem)

HydroD
Análise hidrodinâmica
de estruturas flutuantes


Pré-Processadores

Patran-Pre

Presel
Genie

Submod


Cálculo de Carregamento Ambiental
HydroD & Wadam

Wajac

Simo

Installjac
HydroD & Wasim


Solvers
Genie & Splice

Pré-processadores

Sestra
Cargas
Ambientais

Usfos

Riflex & Mimosa
Pós-processadores


Pós-Processadores
Framework

Xtract

Stofat
Modelo para análise de flambagem

stiffeners
girder
Contorno da utilização por fadiga Platework


Um Só Modelo para Todas as Análises
Análise da região de carga
Escantilhões das seções

Analise Hidrodinâmica

Peso de aço

Modelando a natureza conceitual de
uma estrutura podemos derivar
mais de um modelo a partir da
mesma base
Áreas e volumes FEA local
Fadiga


Um Completo Sistema Integrado
O mesmo modelo conceitual é usado nas Hidrostática
GZ-Curve

8
6
4
análises hidrostáticas, hidrodinâmicas e

2
0
-20 -18 -16 -14 -12 -10 -8 -6 -4 -2
Distance [m]
estruturais
-180 -160 -140 -120 -100 -80 -60 -40 -20 0 20 40 60 80 100 120 140 160 180

Heel Angle [deg]
GZ Z-Level Lowest Opening

Hidrodinâmica
Modelo de Painéis
Estrutural

Modelo Conceitual

Modelo de Elementos Finitos


Exemplo da Modelagem Conceitual
 Ajuste dinâmico do modelo e cargas dos equipamentos

7 elementos conceituais : 27 elementos de malha
• 6 vigas
• 1 chapa

Modelo conceitual Modelo de análise Topologia (conectividade)

8 elementos conceituais : 33 elementos de malha
• 7 vigas
• 1 chapa


GeniE (1)
Ferramenta para modelagem conceitual, geração das malhas, aplicação
das cargas e apresentação dos resultados
– Criação facilitada do modelo FEA a partir do
modelo Nauticus.
– Compartimentos gerados automaticamente
pela estanqueidade das chapas.
– Geração do carregamento incluindo 1A1, ULS
e FLS.
– Ferramentas poderosas de geração e controle
da malha.

Slide 21

GeniE (2)
 Importação de modelos (estrutura & carregamento) de outros sistemas
- FEM (SESAM neutral format)
- Sacs
- StruCad3D
- Ansys
- Strudl
- Nastran

 Importação/exportação da estrutura
de sistemas CAD
- PDMS, PDS (sdnf)
- SmartPlant Offshore
- Intelliship
- DXF (AutoCAD, etc.)
- STEP
- SAT (AutoCAD, Rhinoceros, etc.)


Patran-Pre
Pré-processador de uso geral para geração da malha de elementos finitos.
 Poderoso conjunto de ferramentas geométricas,
além da importação de sistemas CAD.
 Cargas aplicáveis ao modelo geométrico ou na
malha.
 Elementos de barra, casca ou sólidos.
 Importação/exportação de dados do Abaqus.


Presel
Utilizando a técnica de superelementos podemos reduzir em muito o tempo
de cálculo e espaço em disco, ao mesmo tempo em que aumentamos a
precisão da solução das matrizes. Com Presel podemos montar elementos
(geometria e carregamento) criados no GeniE e/ou Patran-Pre para formar o
modelo completo, sem termos que uni-los fisicamente em um único arquivo.


Submod
Análise de detalhes ou partes de um modelo global, extraindo os desloca-
mentos de uma análise global e os aplicando como deslocamentos forçados
em um sub-modelo mais detalhado (muito usado em análise de fadiga).

Sub-modelo para análise local
Malha 0.5 m

Modelo para análise global
Malha 3 m


Sestra
Solver de uso geral para análise linear de estruturas por elementos finitos
utilizando os modelos criados no GeniE, Patran-Pre ou Presel.
 Análise estática e dinâmica.
 Análise de super-elementos.
 Vibração livre/forçada.
 Flambagem linear.
 Análise axi-simétrica.
Sestra

Análise estática Análise quase-estática Análise dinâmica
Cargas complexas

Métodos de redução

Vibração Resposta forçada
Direta Super-elementos Direta Super-elementos
livre Domínio do tempo/frequência

Slide 26

Framework (GeniE extensão CCBM)
Pós-processador iterativo para verificação por
normas, análise de fadiga e terremoto em mo-
delos de vigas e juntas tubulares.
 Normas :
- API RP2A WSD 2002 e 2005
- API RP2A LRFD 2003
- AISC LRFD 2005 e 2010
- AISC ASD 2005 e 2010
- Danish Std. DS412 e DS449 de 1983
- Norsok N-004 de 2004
- Eurocode 2005
- ISO 19902 de 2007
 Verificação de estabilidade, colapso hidrostático,
transições cônicas de acordo com os padrões
utilizados na indústria offshore.
 Avaliação de fadiga – determinística ou estocástica.
 Avaria por fadiga devido à rajadas de vento.
 Análise do espectro de resposta a terremotos.


Platework (GeniE extensão CCPL)
Pós-processador iterativo para projeto de
painéis de aço reforçados e verificação
pelas normas.
 API, DNV, NPD para deformação e flamba-
gem no painel e reforços.
 API para flambagem uniaxial e ortogonal
em painéis reforçados. over-utilised

 As cargas podem ser imputadas manual-
mente ou combinadas com extração auto-
mática de resultados do FEA.
 Espessura e material do painel podem ser Examplo de apresentação de resultados
capacity model
alterados.
 Idealização para painéis não retangulares.

stiffeners
girder


Cutres
Pós-processador iterativo para integração e apresentação das forças e distri-
buição de tensões em seções definidas pelo usuário em modelos de elemen-
tos finitos.

 Apresentação dos diagramas de tensões (cascas e membranas) e forças (vigas e
treliças) sobrepostas à geometria da seção.
 Integra as tensões e forças sobre a seção, produzindo as forças axiais e cortantes
totais, além dos momentos fletores e torsionais para a seção.


Stofat
Pós-processador para análise estocástica e iterativa de fadiga em chapas
e cascas soldadas.
 Avaliação da fadiga através de verificação dos pontos críticos (hot-spots).
 Cálculo da avaria por fadiga baseado em curvas SN (API, DNV, NO, NS) e
avaria parcial acumulada ponderada pelos estados de mar e direções de onda.
 Correção de espessura e fatores de concentração de tensões.
 Resultados no formato de fatores de utilização da fadiga.

Plotagem do fator de utilização por fadiga

Slide 30

Xtract
Pós-processador para visualização aperfeiçoada do modelo, resultados e
criação de animações.
 Poderosa interface gráfica, nos permi-
tindo apresentar a geometria completa
ou partes selecionadas, eixos locais,
vistas deformadas e de vários ângulos.
 Extensiva apresentação dos resultados,
deslocamentos, forças, tensões, plota-
gens de contorno, valores numéricos e
vetores.
 Varredura do modelo em busca das maiores
tensões de Von Mises.
 Identificação das combinações críticas de
carregamento.
 Animação dos deslocamentos e modos de
vibração.


Wajac
Cálculo das forças ambientais em estruturas fixas.
- Análise espectral de fadiga
- Cálculo das funções de transferência
- Domínio da frequência – análise quase-estática ou dinâmica

- Análise dinâmica no domínio do tempo
Recursos do Wajac em combinação
- Onda centenária
- Code-checking com análise estrutural no Sestra e análise
de fadiga e code-checking no Framework - Análise estrutural estática
- Análise de fadiga determinística

- Cálculo de massa adicional
- Análise de auto-valores - Cálculo de carga de vento estática

 Onda determinística, carregamento devido à correnteza e flutuação.
Domínio do tempo.
 Cálculo das funções de transferência do carregamento de ondas no
domínio da frequência.
 Simulação de estado de mar estocástico de curto prazo, domínio do
tempo.
 Cálculo de carregamento de ondas de acordo com API RP2A
 Geração de carregamento de vento – estático ou rajadas


Splice
Ferramenta para análise não linear da iteração estaqueamento-solo.
GeniE Splice
Modelagem da jaqueta Modelagem do solo e
estaqueamento e análise
não linear da interação
estaca/solo

Sestra
Análise da jaqueta
combinada com o solo e
Presel
carregamento
Combinação dos
modelos e cargas do
GeniE e Splice

Framework
Code-checking dos
resultados

 Os deslocamentos são resolvidos nos pontos da interface estacas-estrutura para
uma estrutura elástica linear modelada com estacas de fundações não-lineares.


Usfos
Ferramenta analítica não linear para predição de colapso progressivo e
resposta a cargas acidentais em estruturas reticuladas.
 Aplicações
- Análise de colapso.
- Cargas acidentais.
- Colisão.
- Fogo e explosão.
- Reanálise.
 Características
- Flambagem e comportamento pós-flambagem.
- Flexibilidade das juntas e capacidade máxima.
- Fratura.
- Efeitos de temperatura. Carga de incêndio.
- Avaria e deformação local devido ao impacto
de embarcações.
- Cargas ambientais e funcionais.
- Queda de pesos (massa e velocidade ou energia).
- Explosão (pulso de energia e formato).


Installjac
Análise de operações com jaquetas.
 Lançamento por barcaça (loadout).

 Os modelos da jaqueta e barcaça são
importados do GeniE.
 Estabilidade em flutuação.

 Verticalização (up-ending) utilizando
guindastes, guinchos ou alagamento de
membros.
 Geração das deformações, forças e
tensões nos membros durante o
lançamento para análise estrutural.


HydroD (1)
Modelagem do ambiente e preparação dos dados para análise hidrostática e
hidrodinâmica.
 Criação dos modelos de painéis e de mas-
sa (importados dos modelos de EF criados
no GeniE).
 Facilitadores para a entrada de dados mais
complexos (ex.: amortecimento do balanço
e modelos de casco duplo, modelos de
Morrison, modelos de painéis, etc.).
 Várias verificações de dados.
 Auto-equilíbrio e cálculo das características
hidrostáticas.
 Front-end para Wadam (domínio da fre-
quência) e Wasim (domínio do tempo).
 Apresentação gráfica e tabular dos resul-
tados.


HydroD (2)
Análise de equilíbrio e estabilidade transversal feita por cálculo direto.
 Estabilidade intacta e em avaria
 Conteúdo dos tanques definidos como
porcentagem de enchimento ou
totalmende alagados. Auto-balancea-
mento de tanques. Efeitos de superfície
livre.
 Relatórios de estabilidade : curva GZ,
momentos, distância das aberturas à
água, enchimento dos tanques, condi-
ções de flutuação, etc.

Slide 37
© Det Norske Veritas Ltda. Todos os direitos reservados.
Slide 37

Wadam (Wave Analysis by Diffraction and Morison Theory)
Análise hidrodinâmica da iteração entre as ondas e a
estrutura para corpos flutuantes estacionários.
- Teoria 3D radiação-difração no modelo de painéis e equação de
Morison no modelo de viga.
- O modelo dual permite que ambos os métodos sejam utilizados
simultaneamente.
- Teoria de ondas de Airy.
- Eeitos de segunda ordem .
- Interação hidrodinâmica entre vários corpos independentes (15).

 Resultados
- Funções de transferência complexas ou como resultados deter-
minísticos para fases específicas da onda.
- Respostas globais incluindo movimentos de corpo rígido, forças
seccionais e momentos.
- Pressões e acelerações.
- As cargas (pressões e acelerações do corpo rígido) são automa-
ticamente utilizadas pela análise estrutural subsequente.


Wasim
Análise hidrodinâmica de embarcações com velocidade não nula.
 Teoria de radiação-refração 3D por Rankine e Morison.
 Solução no domínio do tempo com transferência para o
domínio da frequência.
 Velocidade de avanço ilimitada (sem planagem).
 Análise linear e não linear, com ondas de Stokes
de 5ª ordem.
 Formas arbitrárias de casco.
 Água no convés. Elevação da onda.
Sloshing.
 Formulação de pressão de impacto.
 Estado de mar irregular, regular ou calmo.


Postresp
Pós-processamento estatístico dos resultados hidrodinâmicos
 No domínio da frequência
– Funções de transferência
– Estatísticas de curto e longo prazo
– Espectro de ondas : Pierson-Moskovitsz , Jonswap, ISSC,
Torsethaugen, Ochi-Hubble
– Distribuições : Rayleigh, Rice, Weibull
– Ondas longas ou cristas curtas
– Fadiga espectral
– Slamming

 No domínio do tempo
– Apresentação dos resultados em séries temporais
– Transformações FFT
– Valores extremos, ajuste por Weibull
– Contagem de Rain-flow
– Avaria por fadiga


Desenvolvido e mantido pela Marintek.
Mimosa Comercializado pela DNV.

Análise dos movimentos de embarcações ancoradas e
das tensões na amarração no domínio da frequência.
 Integrado à família Sesam para importação das funções de
transferência e coeficientes de arrasto
 Mimosa engloba :
- Forças ambientais estáticas e dinâmicas devido a ondas, vento e
corrente.
- Movimentos induzidos pelas ondas.
- Movimentos de deriva lenta.
- Análise de sistemas de ancoragem estáticos e dinâmicos.
- Movimentos transientes após ruptura da linha.
- Posicionamento dinâmico com impelidores.
- Análise de estabilidade de embarcações com turrets.
- Estatísticas não-Gaussianas.
- Simulações de longo prazo.


DeepC
Modelagem de estruturas esbeltas e dos
dados ambientais para uso em análise
acoplada ou não-acoplada.
 Provê recursos de modelagem, análise e pós-
processamento estatístico e de fadiga.
 Os coeficientes hidrodinâmicos vem do
Wadam.
 Gera inicialmente uma solução estática.
 Análises no domínio do tempo sem acopla-
mento (usando somente o Riflex) ou com
acoplamento (usando o Riflex e Simo).
 Pós-processamento estatístico dos resulta-
dos.
- Análise de fadiga de risers e linhas de ancoragem.
- Verificação de risers metálicos pelas normas.


Simo Comercializado pela DNV.

Simulação de operações marítimas (comportamento de
estruturas flutuantes e cargas suspensas) no domínio do
tempo.
Características :
- Modelação flexível de sistemas multi-corpos.
- Simulação não-linear no domínio do tempo.
- Carregamento de ambiente (vento, ondas, corrente).
- Forças de ancoragem e de posicionamento.
- Posicionamento dinâmico.
- Forças de acoplamento (guindastes, defensas, etc.).
- Dinâmica da zona de splash.

Aplicações :
- Operações de offloading.
- Deck mating, remoção/instalação de módulos.
- Operações com guindastes.
- Instalação de TLPs.


Riflex Comercializado pela DNV.

Software de análise não linear de elementos finitos para análise estática e
dinâmica de estruturas marítimas esbeltas (risers, linhas de ancoragem,
tendões de TLP)
 O modelo é desenvolvido no DeepC.
 Aplicações em sistemas simples ou combinações consistindo de risers flexíveis,
tensionados pelo topo, catenárias metálicas, linhas de ancoragem, tendões de TLP,
umbilicais, linhas de reboque, mangueiras de transferência, lançamento de
pipelines, etc.
 Ambiente com ondas regulares ou irregulares.
 Perfil de correnteza arbitrário.
 Análise de VIV.


Vivana
Ferramenta para o cálculo de vibrações induzidas por vórtices (VIV) em
estruturas marítimas esbeltas.
 Extensão do Riflex.
 Modelo hidrodinâmco baseado em
coeficientes empíricos, modelo
estrutural baseada em formulação
tridimensional de elementos finitos
não linear.
 Distribuição arbitrária de tensões,
massas, rigidez, flutuação e
diâmetro.
 Tratamento da resposta mono
ou multi-frequencial.


Desenvolvido e mantido pela UltraDeep.
UmbiliCAD Comercializado pela DNV.

Ferramenta de projeto da seção transversal de umbilicais.
 Auxilia na geração dos desenhos e curvas de capacidade.
 Projetos elaborados em horas ao invés de dias.
 Elimina a necessidade de software de CAD complementar.
Helix position : 270.0000
600

500

Total helix stress
400

300

200

Capacity Curve
100 1200
100% Utilisation
1100 80% Utilisation
0 1000
-0.0004 -0.0003 -0.0002 -0.0001 0 0.0001 0.0002 0.0003 0.0004
900 Curvature
800

Tension [kN]
700
600
500
400
300
200
100
0.0
0.0 0.04 0.08 0.12 0.16 0.2 0.24 0.28
Curvature [1/m]

© Det Norske Veritas Ltda. Todos os direitos reservados. 47

OS-F101 Code Compliance
Software de verificação de code-check de acordo com a norma DNV-OS-
F101 “Submarine Pipeline Systems”.
 Interface Excel.
 Verificação de conformidade para :
– Explosão devido à pressão excessiva nas condições
de operação e teste.
– Colapso para o pipeline vazio.
– Propagação da flambagem para o pipeline vazio.
– Carregamento controlado por interação das cargas
(momento, força axial e sobrepressão interna/externa)
– Deslocamento controlado por interação das cargas (tensão axial e sobrepressão
interna/externa).
 O programa calcula :
– A espessura mínima da parede para as condições dadas.
– A utilização baseada em uma espessura da parede fornecida pelo usuário.


FatFree
Software de análise do vão livre de pipelines de acordo com DNV-RP-F105
“Free Spanning Pipelines”.
 Análise de ULS e FLS devido ao VIV
(alinhado e cruzado) criado pela correnteza
e carregamento de ondas.
 Cálculo das tensões de pico de Von Mises.
 Análise de sensibilidade para altura do vão,
trenches, comprimento do vão.
 Curvas SN da DNV-RP-C203.


StableLines
Software de análise de estabilidade de pipelines sujeitos aos efeitos de onda
e correnteza, baseado nos princípios da DNV-RP-F109 “On-Bottom Stability
Design of Submarine Pipelines”.
 Variação de qualquer parâmetro.
 Análises múltiplas em uma única
execução.

 Três métodos de estabilidade lateral :
– Estabilidade absoluta (nenhum movimento do pipeline).
– Estabilidade generalizada com deslocamento de 0,5 OD.
– Estabilidade generalizada com deslocamento de 10 OD.

 Geração de relatórios.
 Análise de sensibilidade apresentada graficamente.


Pipeline Engineering Tools
PET é um software de análise de projeto preliminar de pipelines, cobrindo
diferentes aspectos do projeto.
 Verificação da norma DNV-OS-F101.
 Cálculo da masse e volume.
 Expansão das extremidades durante a operação
e testes.
 Flambagem.
 Estabilidade
 Fadiga
 Restrições e características do carretel.
 Tensões, curvatura e momento, distância do ponto de contato à unidade, cálculo da
catenária, etc., para instalações em J-Lay e S-Lay.
 Proteção catódica.


SuSi – Survey Simulator
 Nomenclatura de equipamentos e partes
estruturais de acordo com IACS.
 Simulação de vistoria passo a passo, essencial
no treinamento de pessoal, ensinando-lhes
“onde procurar” durante as vistorias reais.
 Conjunto de ferramentas utilizadas na vida
real, relevante para ensinar ao pessoal a como
documentar e reportar resultados de vistorias.
 Exemplos de fotos, documentos, manuais e
gabaritos de relatórios.
 Vários tipos de embarcações disponíveis para
a vistoria virtual, com áreas e espaços
específicos para cada um dos tipos (porões de
carga, tanques, conveses, praça de máquinas,
etc.)


Alguns Usuários Sesam


Dúvidas
www.dnv.com.br

Salvaguardando a vida, a propriedade e o meio ambiente

João Henrique Volpini Mattos
Engenheiro Naval
DNV Software - Maritime & Offshore Solutions
Regional Sales Manager – South America
 joao.volpini@dnv.com
 +55 21 3722 7337
 +55 21 8132 8927

Slide 55

Apresentação Sesam Visão Geral

Mais conteúdo relacionado

Destaque

Semelhante a Apresentação Sesam Visão Geral

Mais de João Henrique Volpini Mattos

Apresentação Sesam Visão Geral

Notas do Editor
